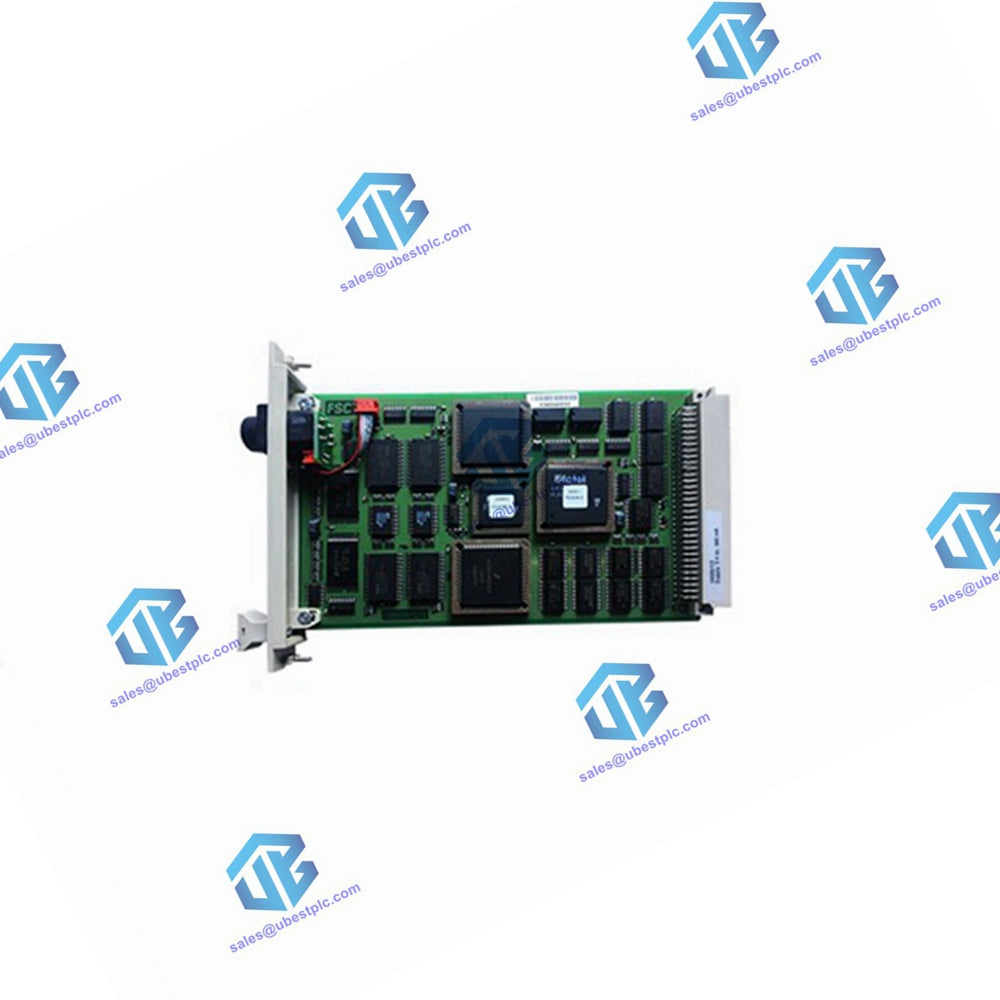

ماژول ورودی دیجیتال 16 کاناله Honeywell 10101/1/2

بررسی اجمالی

ماژول ورودی دیجیتال Honeywell 10101/1/2 یک ماژول ایمن در برابر خطا است که برای کاربردهای صنعتی طراحی شده است. این ماژول از شانزده کانال ورودی دیجیتال 60 ولت DC پشتیبانی می‌کند و برای سیستم‌های حساس به ایمنی مختلف مناسب است.

مشخصات فنی

• شماره نوع: 10101/1/2
• تأییدیه‌ها: CE، TÜV، UL
• نسخه‌های نرم‌افزاری: ≥ 2.80b
• نیازمندی‌های فضایی: 4 TE، 3 HE (4 HP، 3U)

نیازمندی‌های برق

• 5 ولت DC: 8 میلی‌آمپر
• 24 ولت DC (فقط منبع تغذیه داخلی): 2 × 40 میلی‌آمپر
• 60 ولت DC (جریان‌های ورودی): 2 × 27 میلی‌آمپر
• محتوای ریپل (روی 5 ولت DC): < 0.5 ولت پیک-تا-پیک (0-360 هرتز)

مشخصات ورودی

• تعداد کانال‌های ورودی: 16 (تقسیم شده به 2 گروه ایزوله 8 تایی)
• ولتاژ ورودی: معمولاً 60 ولت DC، حداکثر 85 ولت DC
• جریان ورودی: 3.3 میلی‌آمپر در 60 ولت DC
• ولتاژ ورودی HIGH: > 40 ولت DC
• ولتاژ ورودی LOW: < 20 ولت DC (جریان < 1 میلی‌آمپر)
• تاخیر ورودی: معمولاً 10 میلی‌ثانیه

فیوزها

• مقادیر فیوز: 2 × 100 میلی‌آمپر
• نوع فیوز: گرد، TR5-F/19370K
• ابعاد فیوز: قطر 8.2 میلی‌متر (0.32 اینچ)، ارتفاع 7.7 میلی‌متر (0.3 اینچ)

کدگذاری کلید

• کد ماژول: سوراخ A15، پین‌های C3، C11، C23
• کد رک: توقف‌های کور C19، C27، C31، پین‌های بزرگ A15

یادداشت‌های اضافی

• ماهیت ایمن در برابر خطا: مرحله ورودی به گونه‌ای طراحی شده است که در صورت خرابی یک قطعه، سیگنال ورودی به پردازنده را غیرفعال کند و در نتیجه شرایط ایمنی را در یک سیستم معمولاً فعال تضمین نماید.
• عملکردهای خودآزمایی: مدار منطقی باقی‌مانده ماژول توسط عملکردهای خودآزمایی سیستم پوشش داده شده است که توانایی دریافت سیگنال‌های سطح منطقی '0' و '1' و تشخیص تداخل متقابل بین ورودی‌ها را تضمین می‌کند.
• مدار تغذیه: ماژول دارای دو گروه ایزوله گالوانیکی از هشت ورودی است که امکان گروه‌بندی منبع تغذیه مستقل برای پشتیبانی از تفکیک در واحدها و زیرواحدهای فرآیندی را فراهم می‌کند.
• اتصال مشترک 0 ولت DC: ولتاژهای 24 ولت DC (داخلی) و 60 ولت DC (خارجی) باید اتصال مشترک 0 ولت DC داشته باشند.
