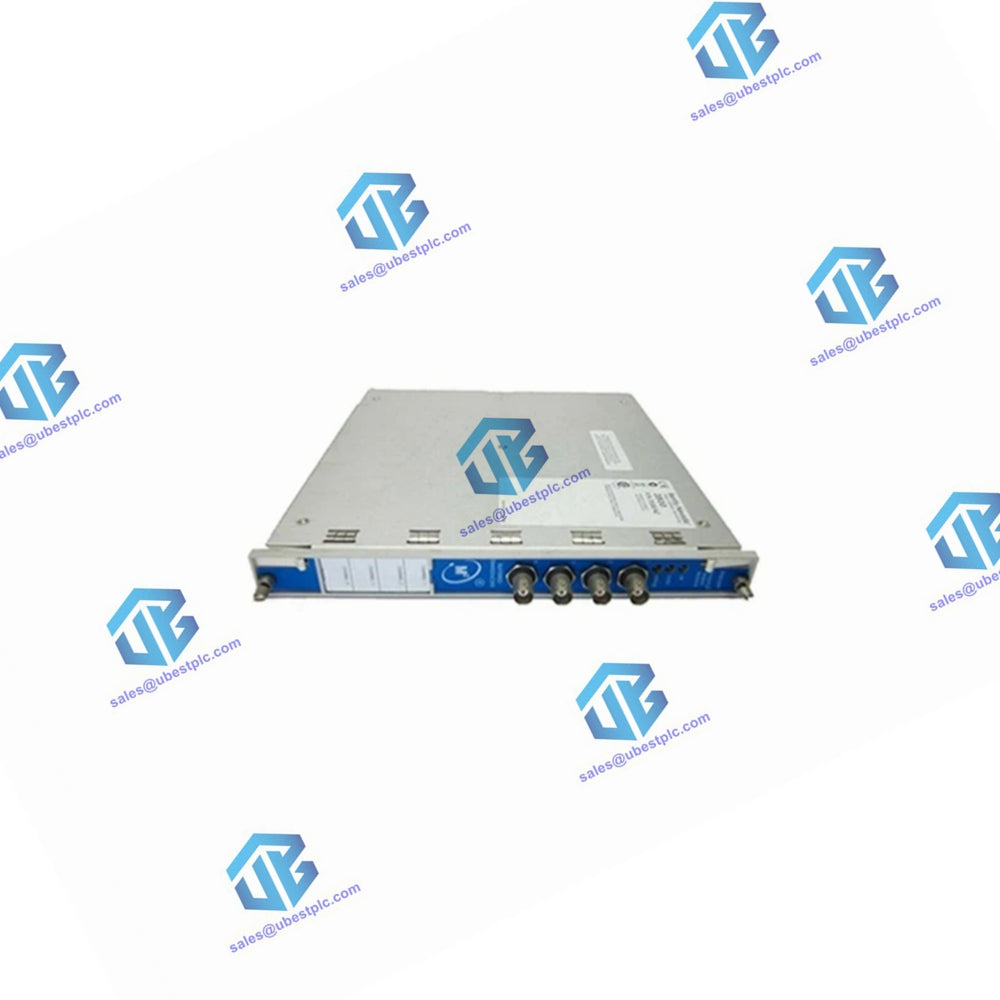

قطعات یدکی مانیتور موقعیت 3500/45

شماره قطعه: 176449-04

مشخصات

ورودی‌ها

• سیگنال: پذیرش 1 تا 4 ورودی سیگنال
• امپدانس ورودی:
  • ورودی‌های DC LVDT: 1M Ω
  • ورودی‌های Proximitor® یا RPT: 10K Ω
  • ورودی‌های AC LVDT: 137K Ω
  • ورودی‌های پتانسیومتر چرخشی: 200K Ω
• مصرف برق:
  • ورودی/خروجی موقعیت: معمولاً 7.7 وات
  • ورودی/خروجی AC LVDT: معمولاً 8.5 وات
  • ورودی/خروجی پتانسیومتر چرخشی: معمولاً 5.6 وات

خروجی‌ها

• LEDهای پنل جلو:
  • LED OK: نشان‌دهنده عملکرد صحیح
  • LED TX/RX: نشان‌دهنده ارتباط با ماژول‌های دیگر در رک 3500
  • LED Bypass: نشان‌دهنده حالت بای‌پس
• خروجی‌های ترنسدیوسر با بافر:
  • کانکتورهای کواکسیال برای هر کانال، محافظت شده در برابر اتصال کوتاه
  • جابجایی سطح برای DC LVDTها در کانال‌های 3 و 4 به میزان -10 ولت DC
  • نمایش DC سیگنال‌های AC برای AC LVDTها در همه کانال‌ها
• امپدانس خروجی: 550 Ω
• تأمین برق ترنسدیوسر:
  • Proximitor یا RPT: -24 ولت DC
  • DC LVDT: +15 ولت DC
  • AC LVDT: موج سینوسی 2.3 ولت RMS با فرکانس 3400 هرتز
  • پتانسیومتر چرخشی: -12.38 ولت DC
• خروجی رکوردر: +4 تا +20 میلی‌آمپر، متناسب با مقیاس کامل مانیتور
• ولتاژ تطبیقی (خروجی جریان): دامنه 0 تا +12 ولت DC در بار؛ مقاومت بار: 0 تا 600 Ω
• رزولوشن: 0.3662 میکروآمپر به ازای هر بیت ± 0.25٪ خطا در دمای اتاق، ± 0.7٪ خطا در محدوده دما؛ نرخ به‌روزرسانی 100 میلی‌ثانیه یا کمتر

ویژگی‌های فیزیکی

• ابعاد ماژول مانیتور: 241.3 میلی‌متر × 24.4 میلی‌متر × 241.8 میلی‌متر (9.50 اینچ × 0.96 اینچ × 9.52 اینچ)
• وزن: 0.91 کیلوگرم (2.0 پوند)
• نیازمندی فضای رک: 1 اسلات جلوی تمام‌ارتفاع
