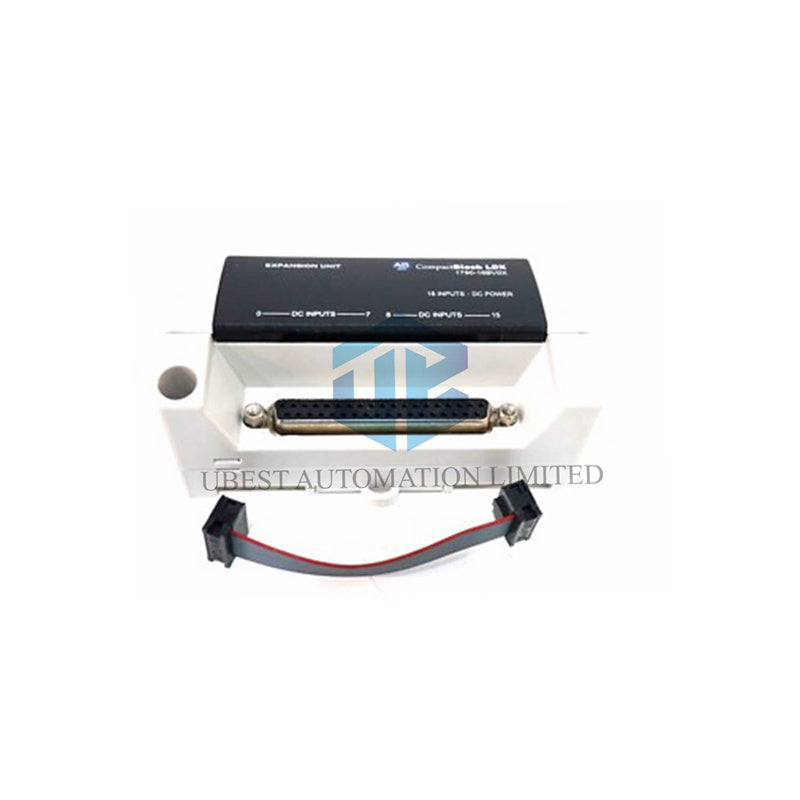

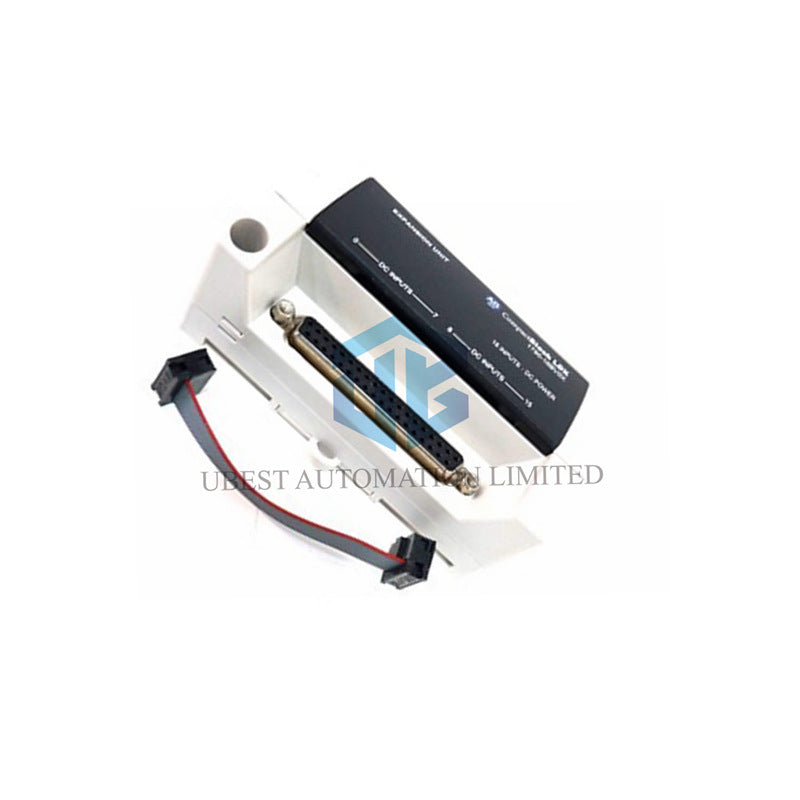

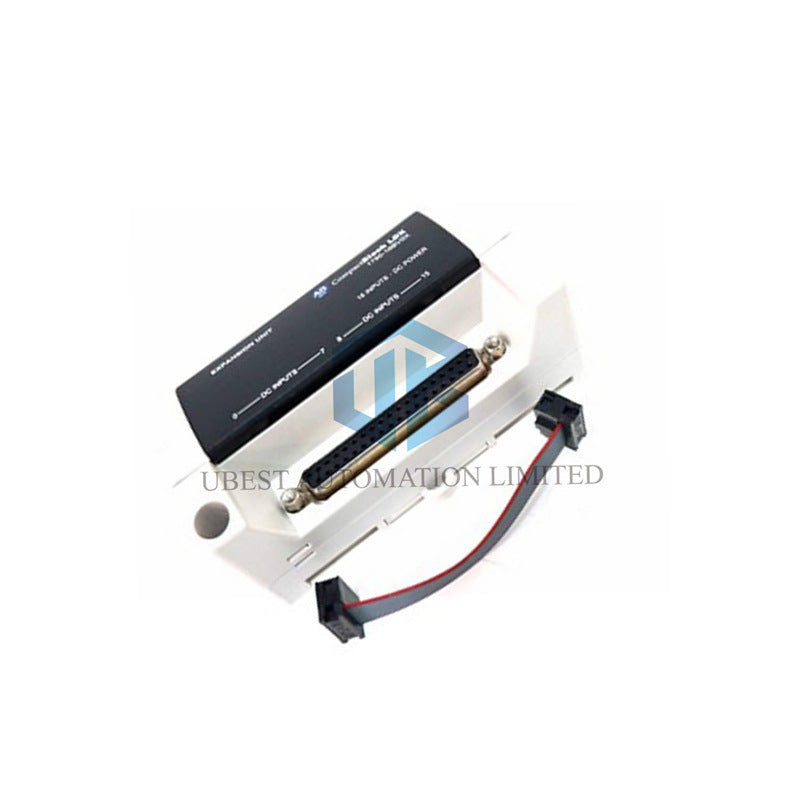

ماژول ورودی یونیورسال 16 کاناله 24 ولت DC آلن-برادلی 1790-16BV0X

توضیحات محصول

آلن-برادلی 1790-16BV0X یک ماژول ورودی یونیورسال 16 نقطه‌ای چندکاره برای شبکه‌های DeviceNet است. این ماژول سیگنال‌های حسگر سینکینگ و سورسینگ را می‌پذیرد و حداکثر انعطاف‌پذیری سیم‌کشی را فراهم می‌کند. این ماژول برای خواندن سیگنال‌های دیجیتال از دکمه‌های فشاری، کلیدهای محدود و حسگرهای مجاورت در محیط‌های صنعتی ایده‌آل است. بخشی از سری قابل اعتماد 1790 ArmorBlock MaXum، این ماژول نشانگر وضعیت واضح و عملکرد مقاوم ارائه می‌دهد.

مشخصات فنی

• برند: آلن-برادلی (راکول اتوماسیون)
• مدل: 1790-16BV0X (شماره کامل کاتالوگ: 1790D-16BV0)
• سری: ArmorBlock MaXum ورودی/خروجی توزیع‌شده
• نوع ماژول: ورودی یونیورسال DC 16 نقطه‌ای
• نوع ورودی: 16 نقطه، یونیورسال (سینکینگ یا سورسینگ)
• ولتاژ ورودی: 24 ولت DC نامی
• دامنه ولتاژ: 9.6 ولت DC (حداقل) تا 28.8 ولت DC (حداکثر)
• ولتاژ حالت خاموش: حداکثر 5.0 ولت DC
• جریان حالت روشن: حداکثر 8 میلی‌آمپر به ازای هر کانال در 28.8 ولت DC
• امپدانس ورودی: 4.8 کیلو اهم نامی
• نوع مشترک: 8 نقطه به ازای هر مشترک (بدون قطبیت)
• ایزولاسیون: 1250 ولت AC RMS (از I/O به منطق)
• اتصال: کانکتور 37 پین D-Shell
• نمایشگرها: 16 چراغ LED سبز وضعیت
• رده حفاظتی بدنه: IP20

نقشه‌برداری داده‌ها و آدرس‌دهی ورودی/خروجی

این ماژول از 3 کلمه (6 بایت) داده DeviceNet استفاده می‌کند. کلمه 0 یک بایت وضعیت است. کلمه 1 (بیت‌های 00-07) مربوط به ورودی‌های فیزیکی I0 تا I7 است. کلمه 2 (بیت‌های 16-23) مربوط به ورودی‌های I8 تا I15 می‌باشد. مقدار بیت 1 نشان‌دهنده روشن بودن ورودی است.

نصب و سیم‌کشی

روی ریل دین 35 میلی‌متری نصب شود. دستگاه‌های میدانی را با استفاده از کانکتور 37 پین D-sub متصل کنید. طراحی یونیورسال امکان اتصال آسان دستگاه‌های سینکینگ (NPN) یا سورسینگ (PNP) را بدون نیاز به تغییر ماژول فراهم می‌کند. اطمینان حاصل کنید که سیگنال‌های ورودی در محدوده مشخص شده 9.6 تا 28.8 ولت DC قرار دارند.

سازگاری سیستم

طراحی شده برای شبکه‌های DeviceNet. سازگار با سیستم‌های Allen-Bradley ControlLogix، CompactLogix و سایر اسکنرهای DeviceNet. به عنوان بلوک پایه یا توسعه در سیستم ورودی/خروجی 1790 عمل می‌کند.

محتویات بسته و گارانتی

• یک (1) ماژول ورودی آلن-برادلی 1790-16BV0X.
• تجهیزات نصب.
• مستندات محصول.

این محصول اصلی آلن-برادلی با گارانتی 12 ماهه عرضه می‌شود.

ارسال جهانی

تحویل سریع از طریق FedEx، UPS یا DHL. پیگیری ارسال فراهم است.
