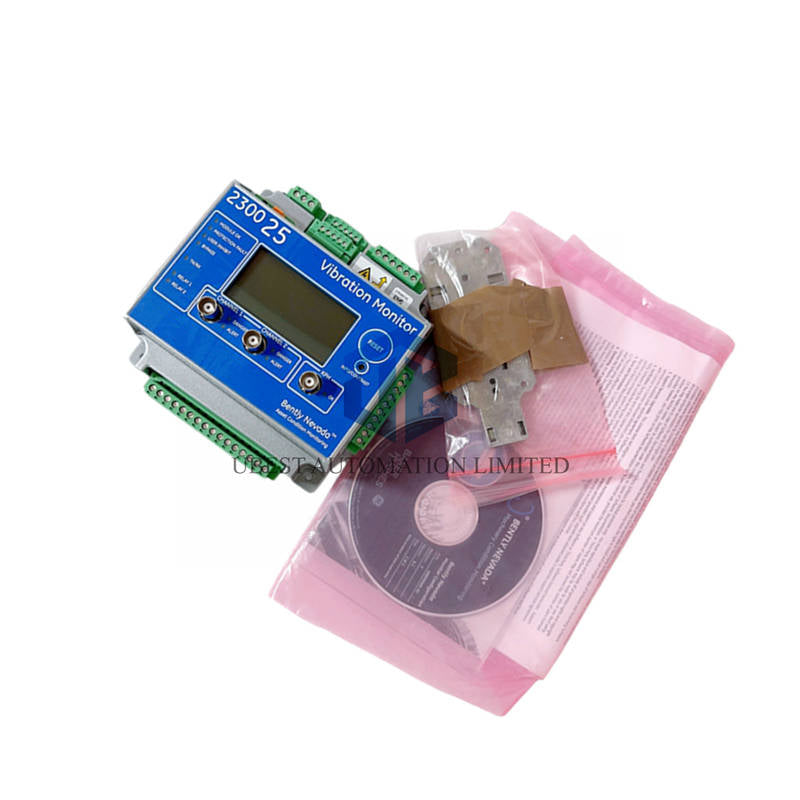

سیستم پایش ارتعاش Bently Nevada 2300/25-00

دستگاه پایش Bently Nevada 2300/25-00 با تحلیل جامع ارتعاش، حفاظت پیشرفته‌ای از ماشین‌آلات ارائه می‌دهد. این سیستم مستحکم از چندین نوع حسگر پشتیبانی می‌کند و خروجی‌های قابل‌اعتماد SPA را برای کاربردهای صنعتی فراهم می‌سازد.

ویژگی‌ها و مزایای کلیدی

• خروجی‌های SPA سیگنال‌های استاندارد داده‌های ارتعاش را ارائه می‌کنند
• پشتیبانی از شتاب‌سنج‌های ICP، حسگرهای سرعت و حسگرهای مجاورتی
• محدوده گسترده فیلتر میان‌گذر از 0.2 Hz تا 20 kHz
• ارتباط اترنت برای پایش و کنترل از راه دور
• چندین خروجی رله برای عملکردهای حفاظت از ماشین‌آلات
• طراحی فشرده با قابلیت نصب روی پنل یا ریل DIN
• نمایشگر LCD اندازه‌گیری‌های لحظه‌ای و وضعیت دستگاه را نشان می‌دهد

مشخصات فنی کامل

• برند: Bently Nevada
• مدل: 2300/25-00
• نوع محصول: دستگاه پایش با خروجی‌های SPA
• ورودی برق: 18-36 Vdc با حداکثر مصرف 7.5W
• دمای عملیاتی: محدوده گسترده -30°C تا +65°C
• دمای نگهداری: -40°C تا +85°C برای شرایط سخت
• درجه رطوبت: 95% بدون میعان برای محیط‌های خشن
• حد ارتعاش: قابلیت عملیاتی تا 3g
• عمر باتری: 38 سال کارکرد با برق در دمای 50°C
• ابعاد: اندازه فشرده 127mm x 127mm x 76mm
• وزن: طراحی صنعتی سبک‌وزن با وزن 1.03kg
• مبدأ تولید: ساخت ایالات متحده آمریکا

قابلیت‌های ورودی حسگر

• شتاب‌سنج‌های ICP: محدوده کامل مقیاس پیک 2-80g
• حسگرهای سرعت: اندازه‌گیری پیک 0-50 in/s
• ارتعاش شعاعی: محدوده پیک تا پیک 0-160 mil
• مبدل‌های مجاورتی: تغذیه -22.8 تا -25.2Vdc
• پیکاپ‌های مغناطیسی: محدوده سرعت 200-120,000 RPM
• متغیرهای فرایندی: حدود قابل پیکربندی -0.25 تا -22V
• ورودی‌های Keyphasor: پشتیبانی از چندین رویداد در هر دور

مشخصات پردازش سیگنال

• فیلتر میان‌گذر: محدوده قابل پیکربندی 0.2 Hz تا 20 kHz
• محدوده ضریب مقیاس: 5 تا 1000 mV/g برای شتاب‌سنج‌ها
• تفکیک‌پذیری ADC: مبدل‌های مستقل 24 بیتی برای هر کانال
• پاسخ فرکانسی: 10 Hz تا 3000 Hz با دقت ±5% برای خروجی‌های SPA
• دقت: ±1% از محدوده کامل مقیاس برای بیشتر اندازه‌گیری‌ها
• تفکیک‌پذیری آستانه: دقت 0.1 Vdc برای نقاط تنظیم

ویژگی‌های خروجی و ارتباطات

• خروجی‌های SPA: محدوده سیگنال AC بالا 8Vpp و AC پایین 1.6Vpp
• خروجی‌های بافرشده: سه رابط BNC برای داده‌های ارتعاش
• خروجی‌های رله: دو رله کنتاکت خشک برای عملکردهای هشدار
• درگاه اترنت: سازگار با 10Base-T/100Base-TX IEEE802.3
• ظرفیت کنتاکت: 100,000 چرخه در 5 آمپر برای رله
• طول کابل: حداکثر فاصله اترنت 100 متر

جزئیات پیکربندی مدل

• خط محصول: سیستم پایش 2300/25
• گزینه تأییدیه: 00 - گواهی استاندارد صنعتی
• اقلام همراه: مجموعه نصب روی ریل DIN و نرم‌افزار

ثبت و ذخیره‌سازی داده

• اندازه‌گیری‌های روند: ثبت داده‌های پیش و پس از رویداد
• تحلیل طیف: ذخیره‌سازی 2.5 دقیقه داده پیش از رویداد
• ثبت هشدارها: ذخیره حداکثر 5 رویداد هشدار هنگام قطع شبکه
• فواصل به‌روزرسانی: 100ms تا 1 ثانیه بر اساس پیکربندی
• نیازمندی‌های سیستم: Evolution 21.1 یا جدیدتر برای دسترسی به همه قابلیت‌ها

نصب و پایه‌گذاری

• نصب روی پنل: نصب استاندارد روی پنل صنعتی
• ریل DIN: آداپتور همراه برای سیستم‌های نصب ریلی
• سیم‌کشی: رابط‌های ترمینالی برای اتصال حسگرها
• اتصال زمین: جامپر بین COM و زمین شاسی
• پیکربندی: تنظیم نرم‌افزاری برای کاربردهای سفارشی

نشانگرهای بصری و نمایشگر

• LEDهای وضعیت: نشانگرهای OK، خطای حفاظت، مهار کاربر و بای‌پس
• LEDهای هشدار: وضعیت Alert و Danger برای هر کانال
• ارتباطات: LEDهای TX/RX فعالیت اترنت را نشان می‌دهند
• نمایشگر LCD: سرعت، مقادیر ارتعاش و نقاط تنظیم را نمایش می‌دهد
• وضعیت رله: شرایط فعال‌شدن رله را نشان می‌دهد

حمل و بسته‌بندی

• بسته‌بندی کارخانه‌ای: تجهیزات اصلی نو در جعبه‌های مهروموم‌شده
• گزینه‌های حمل: ارسال سریع با FedEx، UPS و DHL
• تحویل جهانی: خدمات ارسال بین‌المللی در دسترس است
• محتویات بسته: دستگاه پایش، تجهیزات نصب و دفترچه‌های راهنما

سؤالات متداول

• این دستگاه پایش به چه منبع تغذیه‌ای نیاز دارد؟
• این دستگاه با برق 18-36 Vdc و حداکثر مصرف 7.5W کار می‌کند.
• آیا این دستگاه پایش از حسگرهای شتاب‌سنج پشتیبانی می‌کند؟
• بله، با شتاب‌سنج‌های ICP در محدوده پیک 2-80g کار می‌کند.
• چه رابط‌های ارتباطی در دسترس هستند؟
• این سیستم برای اتصال به شبکه، اترنت 10/100Base-TX ارائه می‌دهد.
• این دستگاه چند خروجی رله دارد؟
• این دستگاه دارای دو خروجی رله کنتاکت خشک برای عملکردهای هشدار است.
• محدوده دمای عملیاتی آن چقدر است؟
• این دستگاه پایش در محیط‌های صنعتی از -30°C تا +65°C کار می‌کند.
