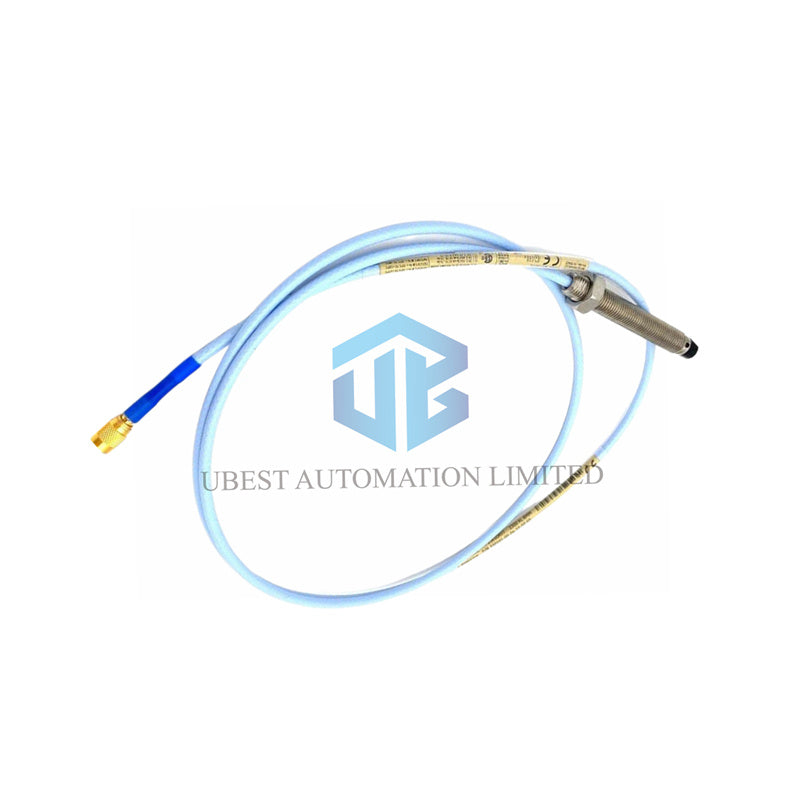

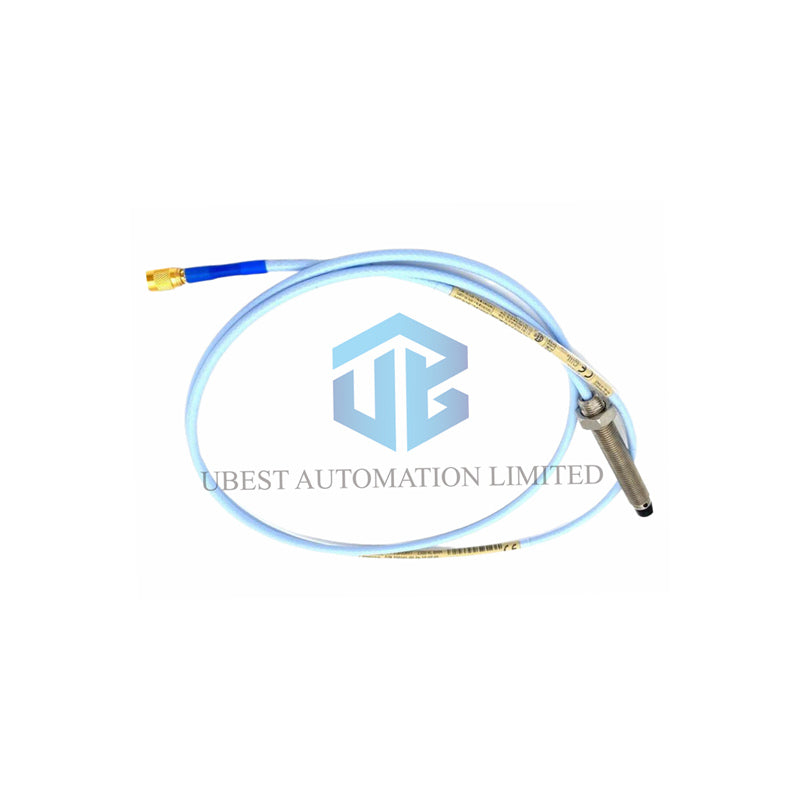

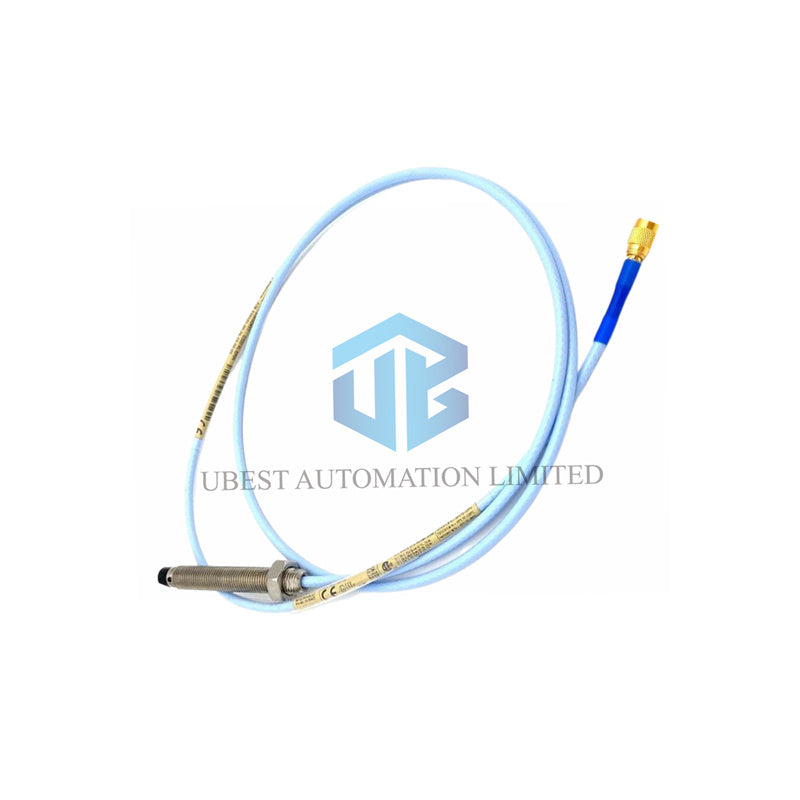

مرور کلی هسته پروب مجاورتی بنتلی نوادا 27485-36

را انتخاب می‌کنند 27485-36 پروب مجاورتی مقاوم در برابر تابش، موقعیت محور را در محیط‌های دارای انرژی هسته‌ای شدید پایش می‌کند. بنتلی نوادا این عنصر حسگر پربازده را طوری طراحی کرده است که با وجود سطوح بالای تابش، معیارهای ارتعاش را با دقت ارائه دهد. مهندسان نیروگاه‌های هسته‌ای، محصول 27485-36 مجموعه پروب برای خوانش دقیق جابه‌جایی محور در تجهیزات حیاتی ماشین‌آلات دوار.

پوشش گارانتی محصول

گروه فروش ما هر محموله پروب را با گارانتی کامل ۱۲ماهه کارخانه در برابر نقص‌های غیرمنتظره پشتیبانی می‌کند.

مشخصات فنی

نام سازنده: بنتلی نوادا

شماره قطعه مدل: 27485-36

خانواده سری محصول: سری 70000 مقاوم‌سازی‌شده در برابر تابش

نوع دسته‌بندی محصول: حسگر پروب مجاورتی مقاوم در برابر تابش

نوع رزوه بدنه: رزوه‌های انگلیسی 3/8-24 UNF

طول کل کابل: ۰٫۹۱ متر (36 اینچ)

کشور سازنده: ساخت آمریکا

محدوده اندازه‌گیری خطی: محدوده جابه‌جایی خطی کل 80 میل (2.0 میلی‌متر)

محدوده پاسخ فرکانسی: پاسخ باند فرکانسی تخت از 0 هرتز تا 10 کیلوهرتز

حساسیت ضریب مقیاس: ضریب مقیاس اسمی 200 mV/mil (7.87 V/mm)

حد انحراف خطی بودن: در سراسر محدوده خطی، در بازه مثبت یا منفی 1 درصد

قابلیت تفکیک سیگنال: تغییرات فاصله کمتر از یک میکرون را در شرایط دینامیکی محور تشخیص می‌دهد

محدوده دمای عملیاتی: بازه عملیاتی منفی 51 تا مثبت 177 درجه سلسیوس

حد تحمل محیطی: طراحی مقاوم در برابر تابش، دوز تجمعی کل گامای 100 مگاراد را تحمل می‌کند

طراحی مصون در برابر تداخل: کابل کواکسیال کاملاً شیلدشده، تداخل نویز الکترومغناطیسی را به‌طور کامل از بین می‌برد

ویژگی‌های کلیدی محصول و نقاط فروش

سخت‌سازی تخصصی در برابر تابش، دقت اندازه‌گیری را درون سازه‌های محفظه‌ای هسته‌ای و میدان‌های تابشی صنعتی دشوار حفظ می‌کند.

محفظه رزوه‌دار دقیق 3/8-24 UNF امکان تنظیم آسان را هنگام اجرای مراحل اولیه تنظیم فاصله در نصب‌های میدانی فراهم می‌کند.

طول کابل یکپارچه و جمع‌وجور ۰٫۹۱ متری، شلوغی مسیرکشی را کاهش می‌دهد و در عین حال مستقیماً به مسیرهای کابل رابط میدانی متصل می‌شود.

مواد ساخت بادوام از جابه‌جایی حسگر در شرایط قرارگیری طولانی‌مدت در معرض گرمای شدید و تابش یون‌ساز جلوگیری می‌کنند.

سلسله‌مراتب شناسایی محصول

مبدل‌های Bently Nevada

    └── حسگرهای مجاورتی سری 70000

        └── پروب‌های مقاوم در برابر تشعشع

            └── طراحی پایه 27485

                └── 27485-36 مدل خاص

راهنمای نصب

نوک حسگر را با دست داخل غلاف بدنه ماشین با رزوه متناظر 3/8-24 UNF بپیچانید.

فاصله فیزیکی هدف را با استفاده از ولتاژ خروجی اندازه‌گیری‌شده توسط ولت‌متر دیجیتال تنظیم کنید.

مهره قفل‌کننده را محکم به دیواره بدنه ببندید تا موقعیت پروب ثابت شود.

کابل ۰٫۹۱ متری را به‌صورت مرتب از داخل مجراهای محافظ و دور از لوله‌های داغ عبور دهید.

اتصال ترمینال کواکسیال را به‌طور ایمن به رابط مجموعه کابل رابط اصلی متصل کنید.

فهرست اقلام بسته‌بندی

مورد ۱: بدنه اصلی مجموعه نوک پروب 3/8-24 UNF.

مورد ۲: کابل سیگنال کواکسیال ۰٫۹۱ متری متصل و مقاوم در برابر تشعشع.

مورد ۳: درپوش محافظ رزوه که هنگام حمل‌ونقل سطح ظریف نوک پروب را می‌پوشاند.

روش‌های ارسال سریع جهانی

گزینه ۱ شرکت حمل‌ونقل ارسال سریع: خدمات تحویل FedEx International Priority.

گزینه ۲ شرکت حمل‌ونقل ارسال سریع: ارسال هوایی سریع UPS Worldwide Express.

گزینه ۳ شرکت حمل‌ونقل ارسال سریع: پشتیبانی لجستیکی جهانی DHL Express از درب تا درب.

سؤالات متداول

سؤال ۱: چه چیزی این حسگر را برای کاربردهای نیروگاه هسته‌ای مناسب می‌کند؟ پاسخ: قطعات داخلی ویژه در برابر آسیب شدید ناشی از پرتوهای یون‌ساز مقاومت می‌کنند و در طول زمان باعث افت ولتاژ خروجی سیگنال نمی‌شوند.

سؤال ۲: طول کابل یکپارچه متصل به نوک این پروب چقدر است؟ پاسخ: طول کابل یکپارچه از نوک پروب تا رابط دقیقاً ۰٫۹۱ متر (۳۶ اینچ) است.

سؤال ۳: آیا ابعاد فیزیکی رزوه‌های بدنه بر اساس استاندارد انگلیسی است یا متریک؟ پاسخ: Bently Nevada بدنه استیل ضدزنگ را با رزوه‌های انگلیسی استاندارد 3/8-24 UNF تولید می‌کند.

سؤال ۴: حساسیت ضریب مقیاس خطی خروجی این پروب چقدر است؟ پاسخ: خروجی پروب سیگنال ضریب مقیاس خطی استاندارد ۲۰۰ میلی‌ولت بر میل (۷٫۸۷ ولت بر میلی‌متر) ارائه می‌دهد.

سؤال ۵: آیا تکنسین‌های محل می‌توانند این واحد را به کابل‌های رابط استاندارد متصل کنند؟ پاسخ: بله، رابط کابل یکپارچه مستقیماً با مجموعه کابل‌های رابط استاندارد Bently Nevada جفت می‌شود.

خلاصه

خلاصه: پروب مجاورتی مقاوم در برابر تشعشع Bently Nevada 27485-36 داده‌های دقیق ارتعاش شفت را در محیط‌های بسیار سخت نیروگاه‌های هسته‌ای ارائه می‌دهد. این حسگر ساخت آمریکا با بهره‌گیری از رزوه‌های بدنه 3/8-24 UNF و کابل ۰٫۹۱ متری، در برابر تابش شدید، قابلیت اطمینان بدون افت عملکرد را فراهم می‌کند.
