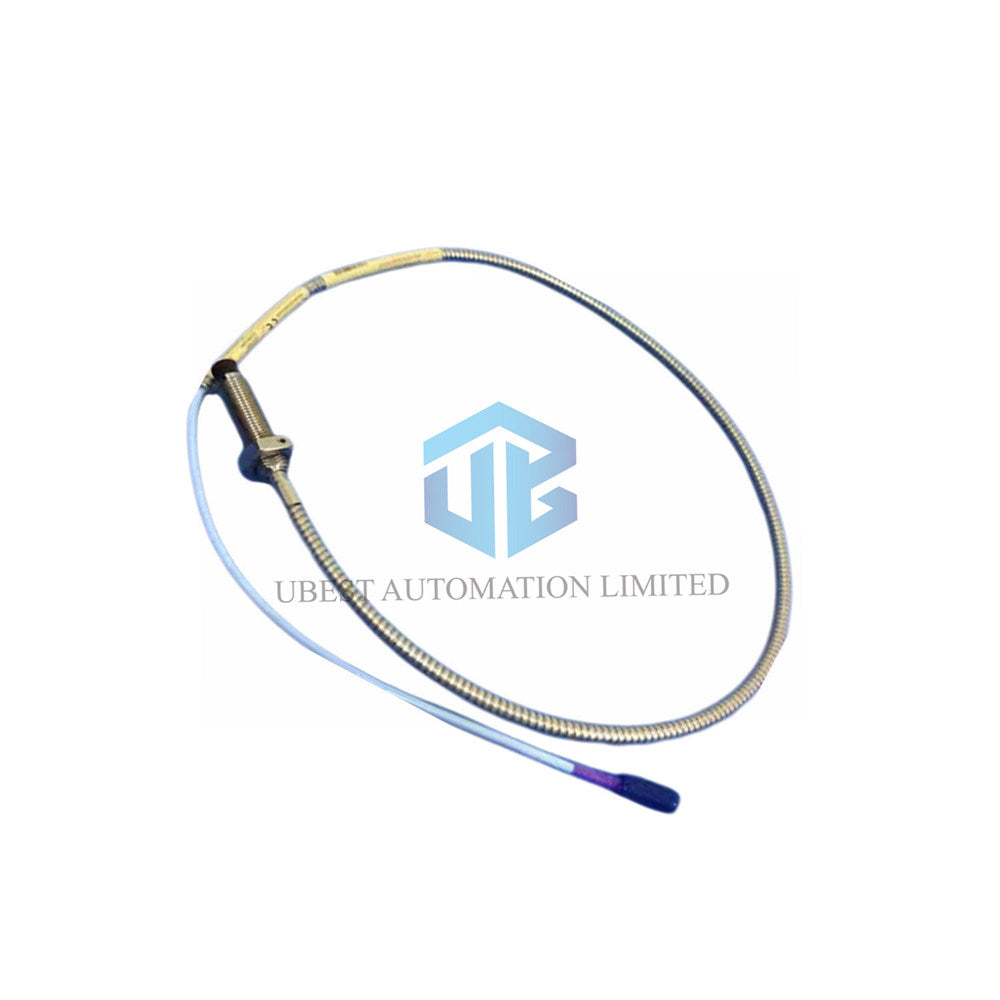

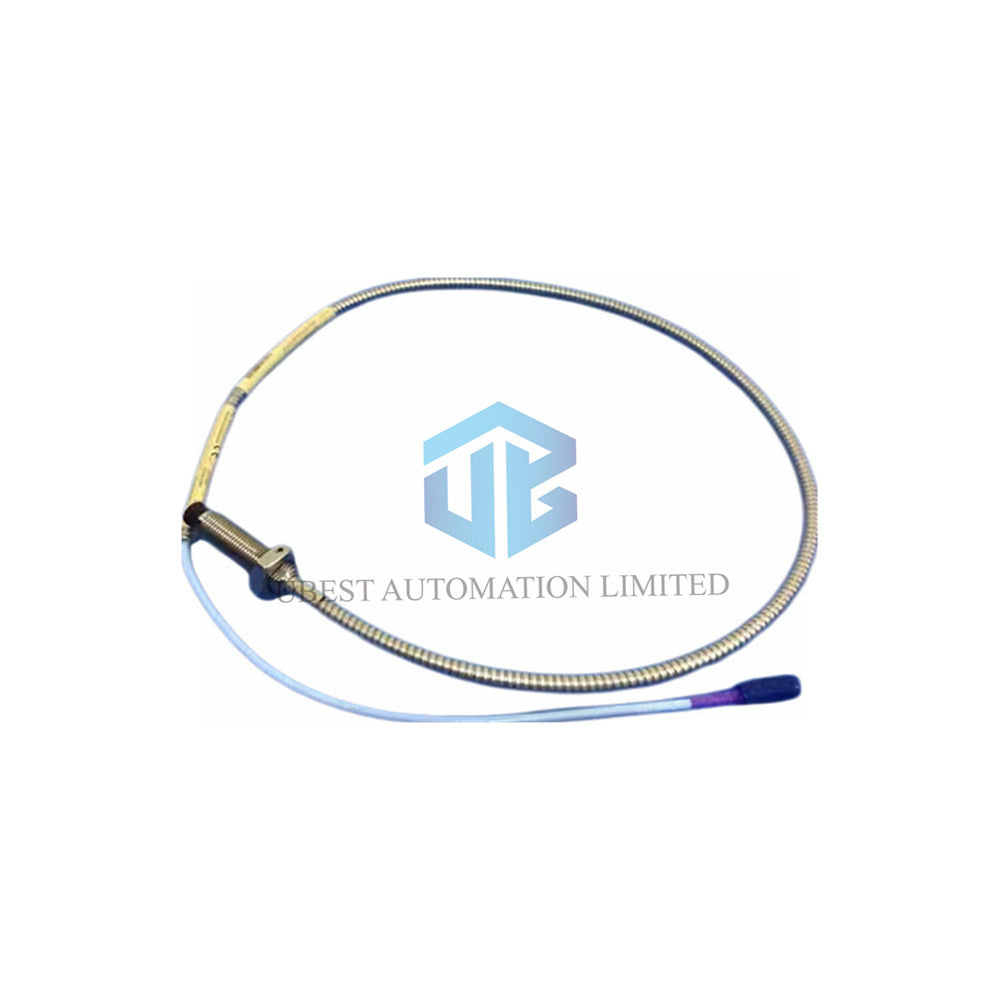

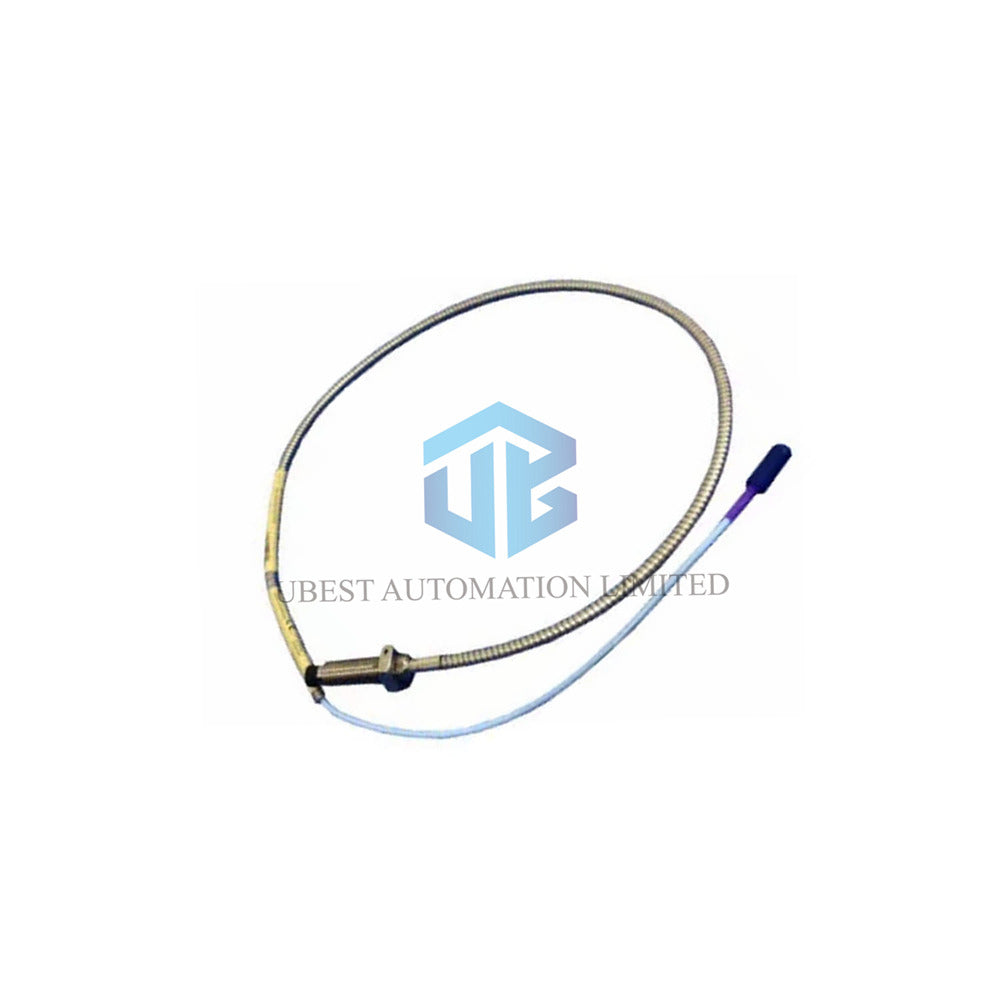

پراب‌های نزدیکی 11 میلی‌متری 3300 XL – پایش دقیق ارتعاشات

مشخصات فنی

• برند: Bently Nevada
• مدل: 330704-000-100-10-01-05 – پراب 11 میلی‌متری 3300 XL، رزوه M14 x 1.5، با زره
• طول بدون رزوه: 00 میلی‌متر
• طول کلی بدنه: 100 میلی‌متر
• طول کل: 1.0 متر (3.3 فوت)
• نوع کانکتور: کانکتور کوچک کواکسیال ClickLoc با محافظ کانکتور، کابل استاندارد
• تأییدیه سازمان: تأییدیه‌های متعدد (گزینه 05)
• مقاومت DC پراب: 5.9 ± 0.5 اهم (مرکز تا هادی بیرونی)
• مقاومت در برابر میدان مغناطیسی 60 هرتز: تا 300 گوس (سیستم 5 متری) – خروجی (میلی‌پیکوپر واحد بر گوس):
  • فاصله 0.5 میلی‌متر: 0.001
  • فاصله 2.5 میلی‌متر: 0.009
  • فاصله 4.6 میلی‌متر: 0.027
• جنس نوک پراب: پلی‌فنلین سولفید (PPS)
• جنس محفظه پراب: فولاد ضدزنگ AISI 304 (SST)
• مشخصات کابل: کابل سه‌محوره 75 اهم، عایق FEP؛ طول کل پراب: 1، 5 یا 9 متر
• گشتاور محفظه پراب: حداکثر 63.3 نیوتن‌متر (560 اینچ‌پوند) | توصیه‌شده 21.1 نیوتن‌متر (187 اینچ‌پوند)
• سایز رزوه: M14 x 1.5؛ حداکثر درگیری رزوه 21 میلی‌متر
• دامنه دما (عملکرد و نگهداری): -52°C تا +177°C (-62°F تا +351°F). توجه: قرار دادن پراب در دمای زیر -34°C ممکن است باعث خرابی زودرس مهر و موم شود.
• برنامه دمایی (فقط پراب):
  • EPL Ga/Gc: T1 (-55°C تا +232°C)، T2 (-55°C تا +177°C)، T3 (-55°C تا +120°C)، T4 (-55°C تا +80°C)، T5 (-55°C تا +40°C)
  • EPL Dc: T280°C (-55°C تا +232°C)، T225°C (-55°C تا +177°C)، T170°C (-55°C تا +120°C)، T130°C (-55°C تا +80°C)، T105°C (-55°C تا +100°C)، T90°C (-55°C تا +40°C)

اطلاعات کامل پسوند – ساختار درختی

330704-000-100-10-01-05
├─ مدل: 330704 = پراب 11 میلی‌متری 3300 XL، رزوه M14 x 1.5، با زره
├─ گزینه طول بدون رزوه: 000 = 00 میلی‌متر
├─ گزینه طول کل محفظه: 100 = 100 میلی‌متر
├─ گزینه طول کل: 10 = 1.0 متر (3.3 فوت)
├─ گزینه نوع کانکتور و کابل: 01 = کانکتور کوچک کواکسیال ClickLoc با محافظ کانکتور، کابل استاندارد
└─ گزینه تأییدیه سازمان: 05 = تأییدیه‌های متعدد

راهنمای نصب

• هنگام نصب محفظه پراب رزوه‌ای M14 x 1.5، گشتاور توصیه‌شده 21.1 نیوتن‌متر (187 اینچ‌پوند) را اعمال کنید. هرگز از 63.3 نیوتن‌متر تجاوز نکنید.
• اطمینان حاصل کنید که درگیری رزوه از 21 میلی‌متر بیشتر نشود تا از تداخل مکانیکی جلوگیری شود.
• کابل پروب را از سطوح با دمای بالاتر از +۱۷۷ درجه سانتی‌گراد دور نگه دارید. برای حفاظت در محیط‌های سخت از لوله‌کشی مناسب استفاده کنید.
• برای سیستم‌هایی که در معرض میدان‌های مغناطیسی قوی (تا ۳۰۰ گاوس) هستند، تنظیم فاصله را بررسی کنید زیرا خروجی با موقعیت فاصله تغییر می‌کند.
• قبل از کالیبراسیون، اجازه دهید پروب در دمای محیط تثبیت شود، به‌ویژه هنگام انتقال از انبار سرد با دمای زیر -۳۴ درجه سانتی‌گراد.

محیط زیست و مصونیت در برابر نویز

• مصونیت در برابر نویز: پروب مجاورت ۱۱ میلی‌متری 3300 XL از طراحی کابل سه‌محوره استفاده می‌کند که تداخل‌های حالت مشترک را دفع می‌کند. این پروب در برابر میدان‌های مغناطیسی ۶۰ هرتز تا ۳۰۰ گاوس با حداقل انحراف خروجی مقاومت می‌کند.
• تحمل دمای گسترده: به‌طور قابل اعتماد در دمای -۵۲ درجه سانتی‌گراد تا +۱۷۷ درجه سانتی‌گراد کار می‌کند. کلاس‌های دمایی مختلف (T1 تا T5) برای نیازهای مناطق خطرناک مناسب هستند.
• آب‌بندی و حفاظت: بدنه پروب از فولاد ضدزنگ AISI 304 با نوک PPS ساخته شده است که مقاومت عالی در برابر مواد شیمیایی و رطوبت دارد.

سؤالات متداول (FAQ)

• کدام سیستم‌ها با پروب ۱۱ میلی‌متری 3300 XL سازگارند؟
  این پروب با سیستم‌های ترنسدیوسر مجاورت Bently Nevada 3300 XL و مانیتورهای سری 3300 برای اندازه‌گیری ارتعاش شعاعی، موقعیت رانش و بی‌مرکزی سازگار است.
• آیا می‌توانم طول کابل را افزایش دهم؟
  مدل 330704-000-100-10-01-05 دارای کابل یکپارچه به طول ۱.۰ متر است. برای طول‌های بیشتر نسخه‌های ۵ یا ۹ متری را انتخاب کنید؛ برای افزایش طول باید از جعبه‌های اتصال تأیید شده استفاده شود تا یکپارچگی سیگنال حفظ شود.
• آیا این پروب تأییدیه‌های سازمانی دارد؟
  بله، گزینه ۰۵ تأییدیه‌های متعددی برای مکان‌های خطرناک (ATEX، IECEx، CSA و غیره) دارد. همیشه کلاس دمای خاص برای محدوده محیطی خود را بررسی کنید.
• فاصله پیشنهادی برای نصب اولیه چقدر است؟
  دامنه خطی معمولی از ۰.۵ میلی‌متر (۲۰ میل) تا ۲.۵ میلی‌متر (۱۰۰ میل) شروع می‌شود. برای کاربردهای دقیق به ماده هدف و منحنی کالیبراسیون مراجعه کنید.
• چگونه نوک پروب را تمیز کنم؟
  نوک PPS را به آرامی با الکل ایزوپروپیل و یک پارچه نرم پاک کنید. از خراشیدن سطح نوک خودداری کنید.
