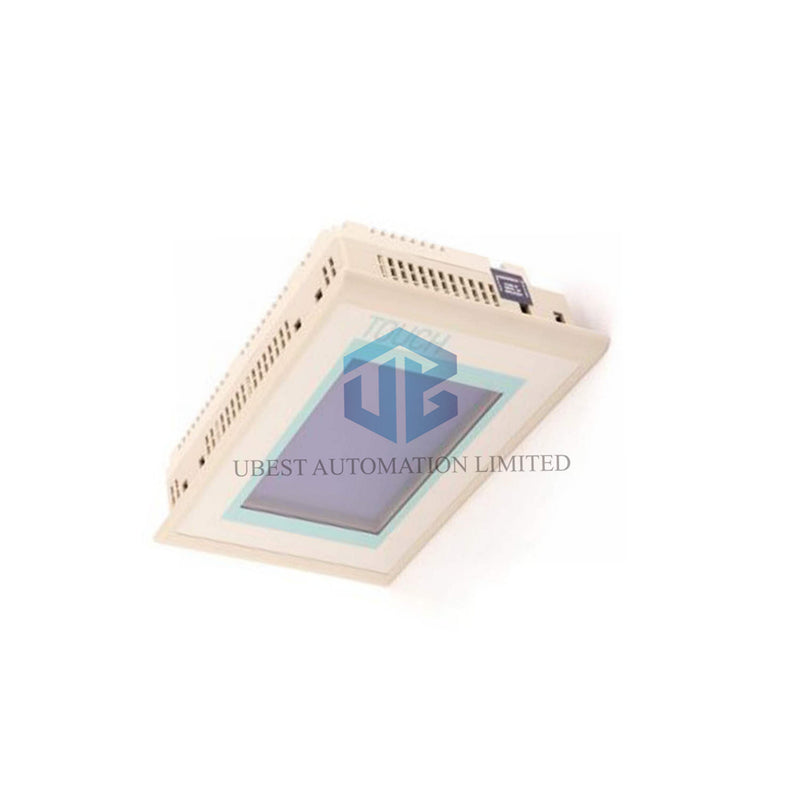

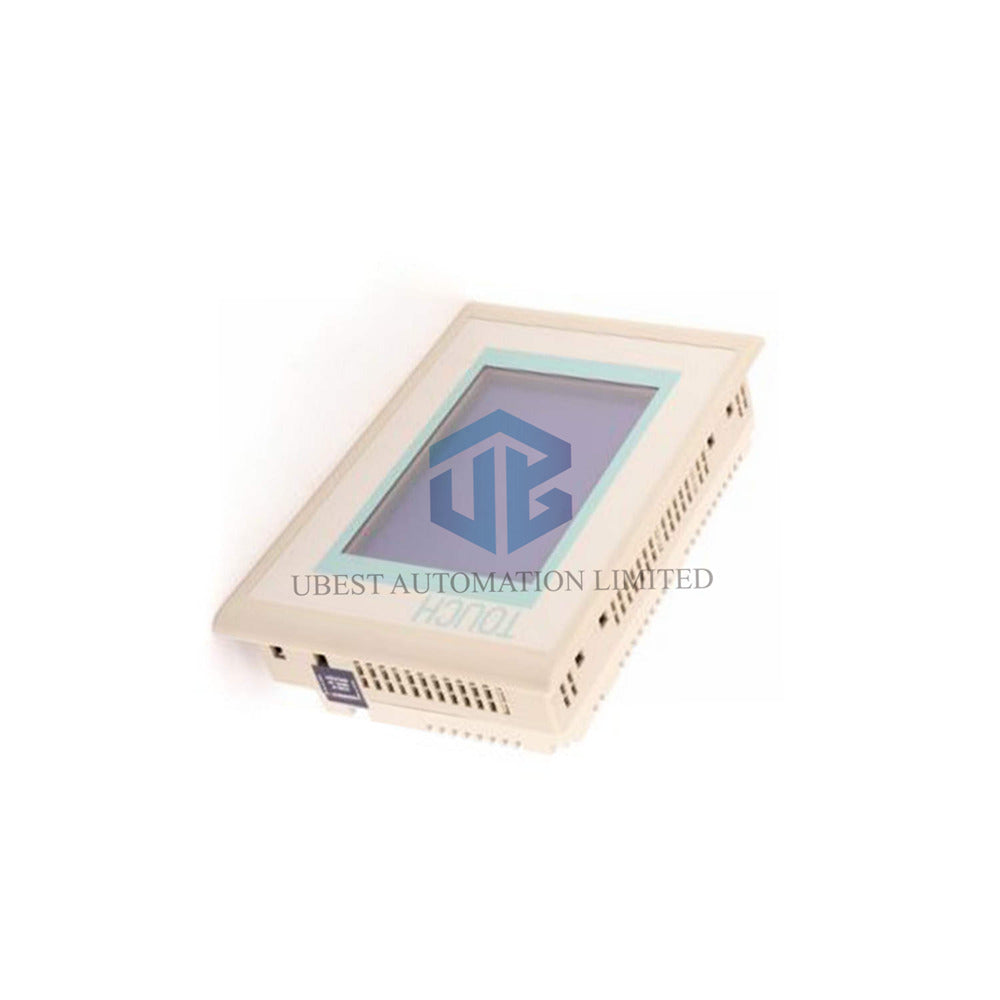

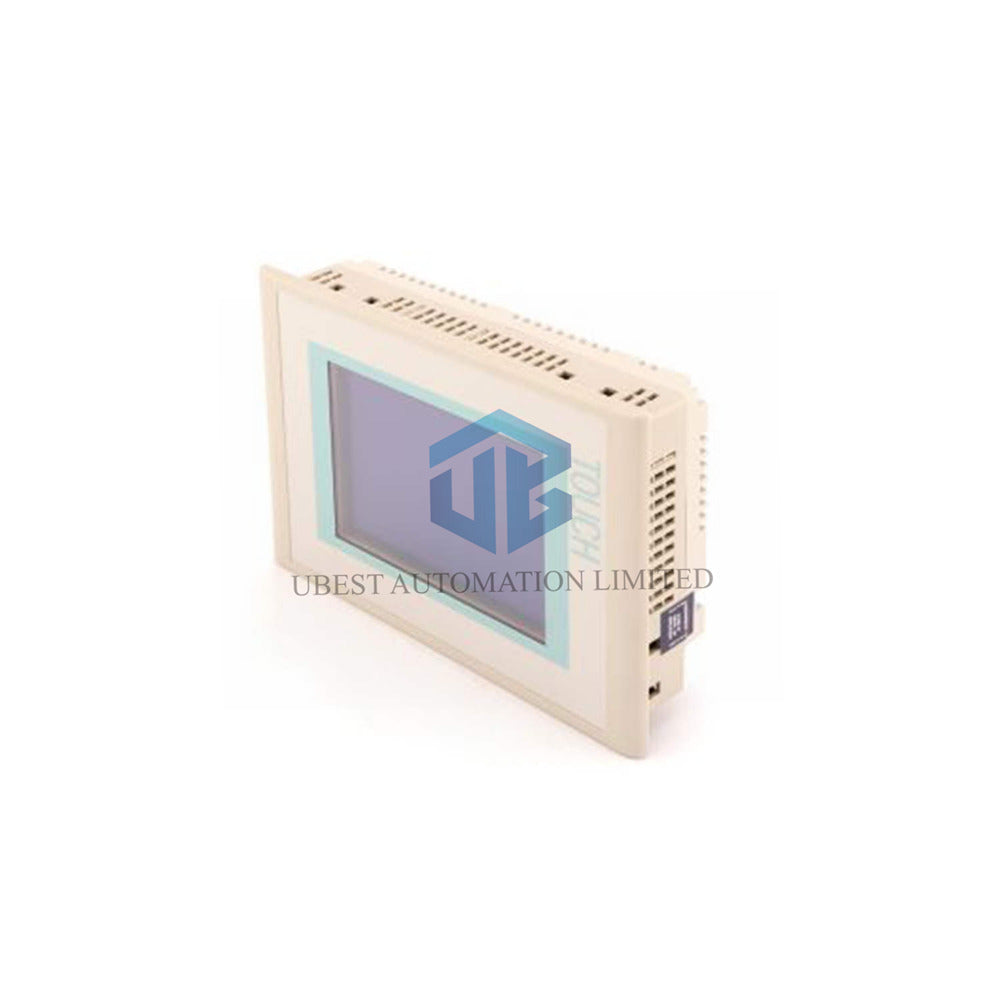

رابط کاربری SIMATIC TP177B 6" PN/DP – مدل 6AV6642-0BA01-1AX1

مشخصات فنی کلیدی

• برند و مدل: زیمنس SIMATIC TP177B 6" PN/DP – شماره سفارش 6AV6642-0BA01-1AX1
• نمایشگر: صفحه رنگی STN به اندازه ۵.۷ اینچ | ۳۲۰ × ۲۴۰ پیکسل | ۲۵۶ رنگ | نور پس‌زمینه با میانگین زمان بین خرابی ۵۰,۰۰۰ ساعت در دمای ۲۵ درجه سانتی‌گراد
• فناوری لمسی: صفحه لمسی مقاومتی آنالوگ، پشتیبانی از کلیدهای الفبایی-عددی و سیستم
• پردازنده و حافظه: ARM با فرکانس ۲۰۰ مگاهرتز | حافظه فلش و رم، ۲۰۴۸ کیلوبایت حافظه داده کاربر
• رابط‌ها: ۱ × اترنت (RJ45، ۱۰/۱۰۰)، ۱ × RS485، ۱ × RS422، ۱ × USB (تا ۱ گیگابایت)، RS232 اختیاری
• پروتکل‌های صنعتی: PROFINET IO، PROFIBUS DP، MPI، TCP/IP، MODBUS، EtherNet/IP و Sm@rtServer
• ولتاژ تغذیه: ۲۴ ولت DC | مصرف جریان ۰.۲۴ آمپر | جریان هجومی I²t برابر ۰.۵ آمپر²·ثانیه
• دمای کاری: ۰ تا ۵۰ درجه سانتی‌گراد | دمای نگهداری -۲۰ تا ۶۰ درجه سانتی‌گراد | رطوبت ≤۹۰٪ بدون تراکم
• کلاس حفاظتی: IP65 جلو (NEMA 4x، NEMA 12) | IP20 پشت | ATEX منطقه ۲/۲۲ و FM کلاس I بخش ۲
• نصب: نصب عمودی، حداکثر شیب ۳۵ درجه بدون تهویه خارجی

اتصال و یکپارچه‌سازی کنترلر

• یکپارچه‌سازی SIMATIC S7: پشتیبانی از S7-200 (PPI، MPI، PROFIBUS DP، اترنت)، S7-300/400 (MPI، PROFIBUS DP، PROFINET) و S5 از طریق PROFIBUS DP.
• پشتیبانی از تولیدکنندگان دیگر: Allen Bradley (DF1/DF485)، Mitsubishi FX، Modicon Modbus، OMRON LINK و بسیاری درایورهای غیر زیمنس.
• اترنت صنعتی: رابط ۱۰/۱۰۰ مگابیت بر ثانیه با قابلیت‌های کنترلر و دستگاه PROFINET IO.
• پورت میزبان USB: اتصال موس، صفحه‌کلید یا بارکدخوان؛ پشتیبانی از چاپگر برای چاپ هشدار و گزارش.
• شکاف کارت MMC/SD: پشتیبانی از MMC تا ۱۲۸ مگابایت و SD تا ۵۱۲ مگابایت برای پشتیبان‌گیری و انتقال دستورالعمل‌ها.

ویژگی‌های زمان اجرا و پیکربندی

• سیستم عامل پیش‌نصب شده: Windows CE، ارائه اجرای پایدار رابط کاربری انسانی (HMI).
• مدیریت پیام‌ها: تا ۲۰۰۰ پیام با ۳۲ کلاس هشدار و ۹۹ گروه تأیید.
• مدیریت دستورالعمل‌ها: ۱۰۰ دستورالعمل با حداکثر ۲۰۰ رکورد داده و ۲۰۰ ورودی در هر رکورد، حافظه فلش ۳۲ کیلوبایت یکپارچه.
• متغیرها و برچسب‌ها: پشتیبانی از ۱۰۰۰ متغیر، مقادیر حدی، چندگانه‌سازی و انواع تاریخ/زمان.
• اشیاء صفحه نمایش: پیکربندی تا ۵۰۰ تصویر؛ شامل نمودار روند، نمودار میله‌ای، لغزنده‌ها، فیلدهای ورودی/خروجی و گرافیک برداری.
• زبان‌ها: ۵ زبان آنلاین، ۳۲ زبان پروژه – آماده برای استفاده جهانی.
• ابزارهای پیکربندی: WinCC flexible Compact 2005 یا بالاتر؛ سازگار با WinCC Comfort/Advanced/Professional در TIA Portal.

ابعاد و نصب

• ابعاد جلو (عرض × ارتفاع): ۲۱۲ میلی‌متر × ۱۵۶ میلی‌متر
• برش نصب (عرض × ارتفاع): ۱۹۸ میلی‌متر × ۱۴۲ میلی‌متر
• عمق کلی: ۴۴ میلی‌متر | وزن: ۰.۸ کیلوگرم بدون بسته‌بندی.
• نوع نصب: نصب روی پنل، موقعیت عمودی. حداکثر شیب: ۳۵ درجه بدون تهویه اضافی.
• گواهی‌ها: CE، cULus، GL، ABS، BV، DNV، LRS، FM کلاس I بخش ۲، ATEX منطقه ۲/۲۲، NEMA 4x/12، C-TICK.

تحمل محیطی و قابلیت اطمینان

• دامنه دمای کاری: ۰ تا ۵۰ درجه سانتی‌گراد برای عملکرد پایدار در شرایط کارخانه.
• نگهداری و حمل و نقل: -۲۰ تا ۶۰ درجه سانتی‌گراد تحمل تغییرات لجستیکی.
• حفاظت در برابر رطوبت: IP65 جلو، محافظت در برابر پاشش آب و گرد و غبار.
• تأییدیه‌های دریایی و مناطق خطرناک: گواهی‌های GL، ABS، DNV، BV، LRS و همچنین ATEX منطقه ۲/۲۲.
• امکان‌پذیری EMC و مقاومت در برابر تداخل: طراحی شده برای محیط‌های الکترومغناطیسی صنعتی.

پرسش‌های متداول (FAQ)

• آیا مدل 6AV6642-0BA01-1AX1 از PROFINET IO پشتیبانی می‌کند؟ بله، به طور کامل از عملکردهای کنترلر و دستگاه PROFINET IO پشتیبانی می‌کند. می‌توانید مستقیماً به S7-1200 یا S7-300/400 از طریق اترنت صنعتی متصل شوید.
• آیا می‌توانم از کارت SD برای پشتیبان‌گیری و دستورالعمل‌ها استفاده کنم؟ قطعاً. شکاف ترکیبی MMC/SD کارت‌های SD تا ۵۱۲ مگابایت و MMC تا ۱۲۸ مگابایت را برای پشتیبان‌گیری، انتقال دستورالعمل‌ها و به‌روزرسانی نرم‌افزار پشتیبانی می‌کند.
• برای پیکربندی به چه نرم‌افزاری نیاز دارم؟ از WinCC flexible Compact 2005 SP1 یا بالاتر استفاده کنید. همچنین با TIA Portal WinCC Comfort/Advanced/Professional سازگار است.
• آیا این HMI با PLCهای Allen Bradley سازگار است؟ بله، از پروتکل‌های Allen Bradley DF1 و DF485، همچنین Modicon MODBUS و سری Mitsubishi FX پشتیبانی می‌کند.
• طول عمر نور پس‌زمینه چقدر است؟ میانگین زمان بین خرابی نور پس‌زمینه STN برابر ۵۰,۰۰۰ ساعت در دمای ۲۵ درجه سانتی‌گراد است که سال‌ها عملکرد قابل اعتماد را فراهم می‌کند.
• آیا دستگاه دارای ساعت واقعی با باتری پشتیبان است؟ دارای ساعت سخت‌افزاری است که از طریق PLC یا شبکه قابل همگام‌سازی است، اما باتری پشتیبان ندارد.
