پردازنده پیشرفته ارتباط سریال دوکاناله

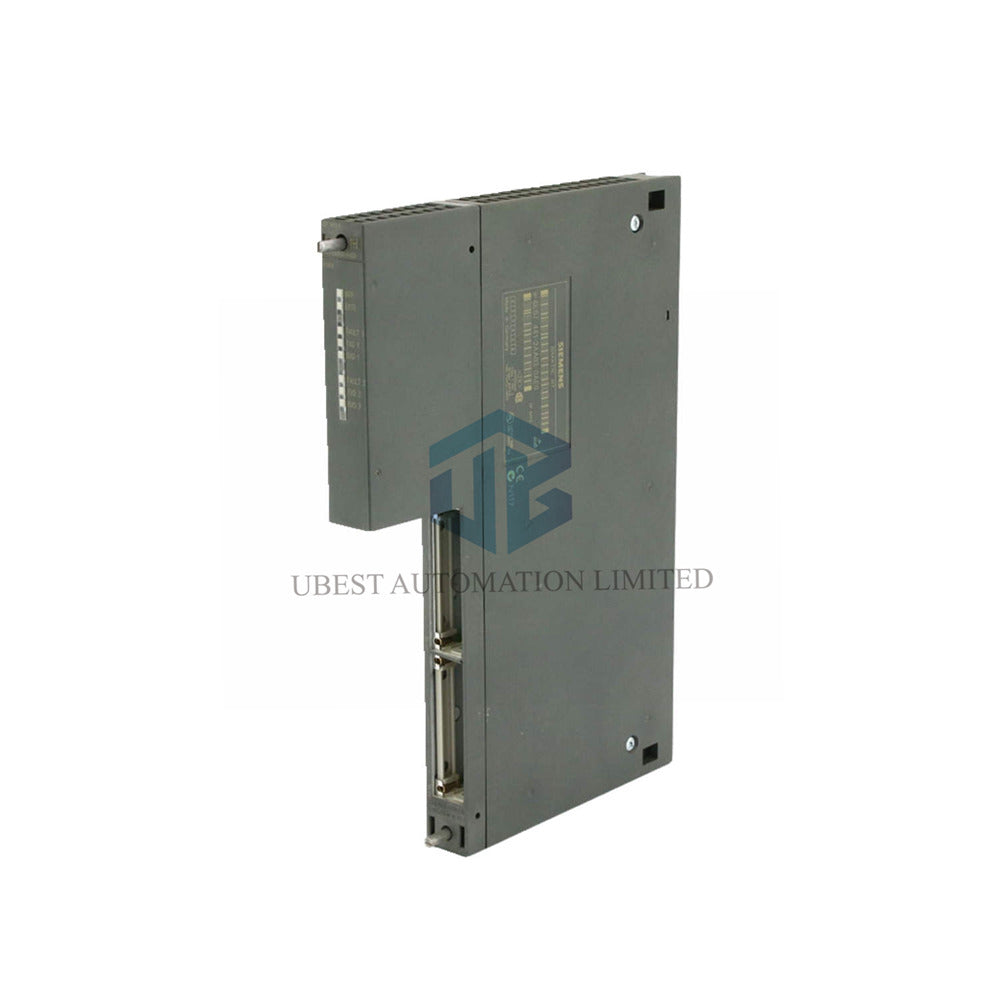

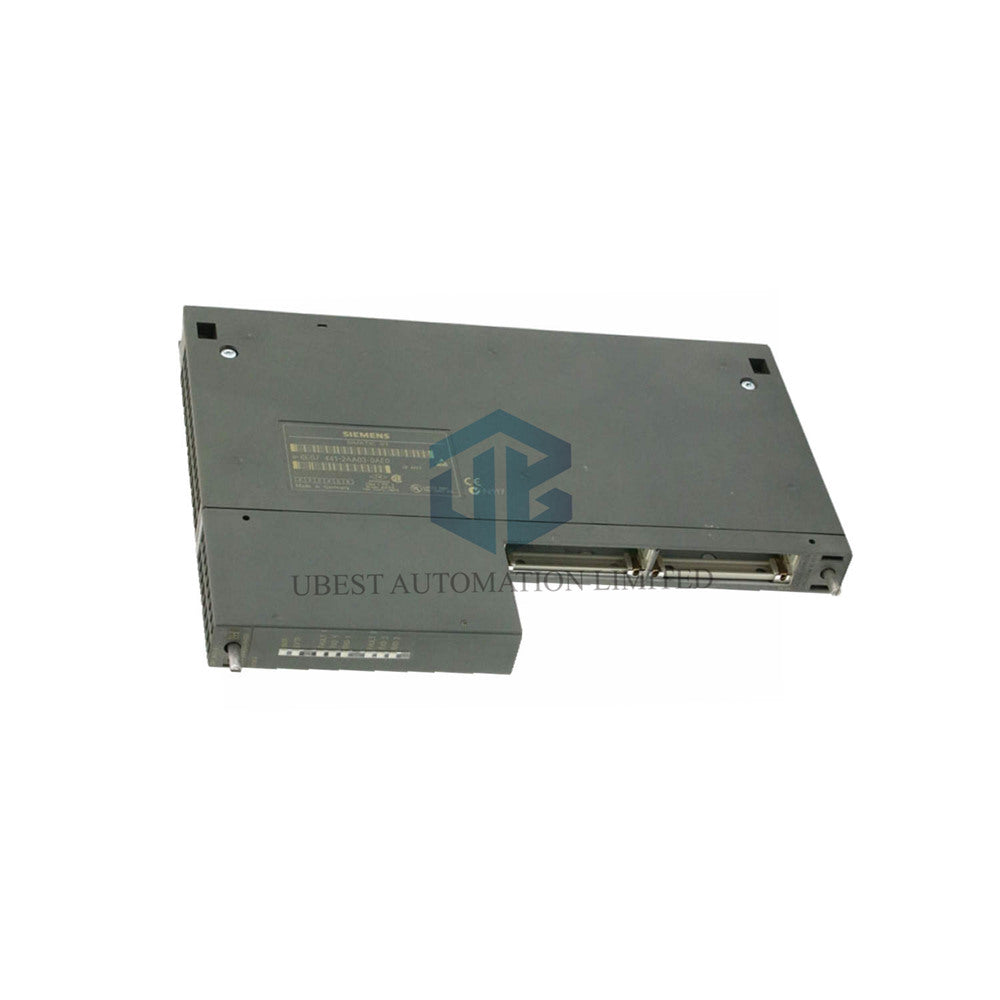

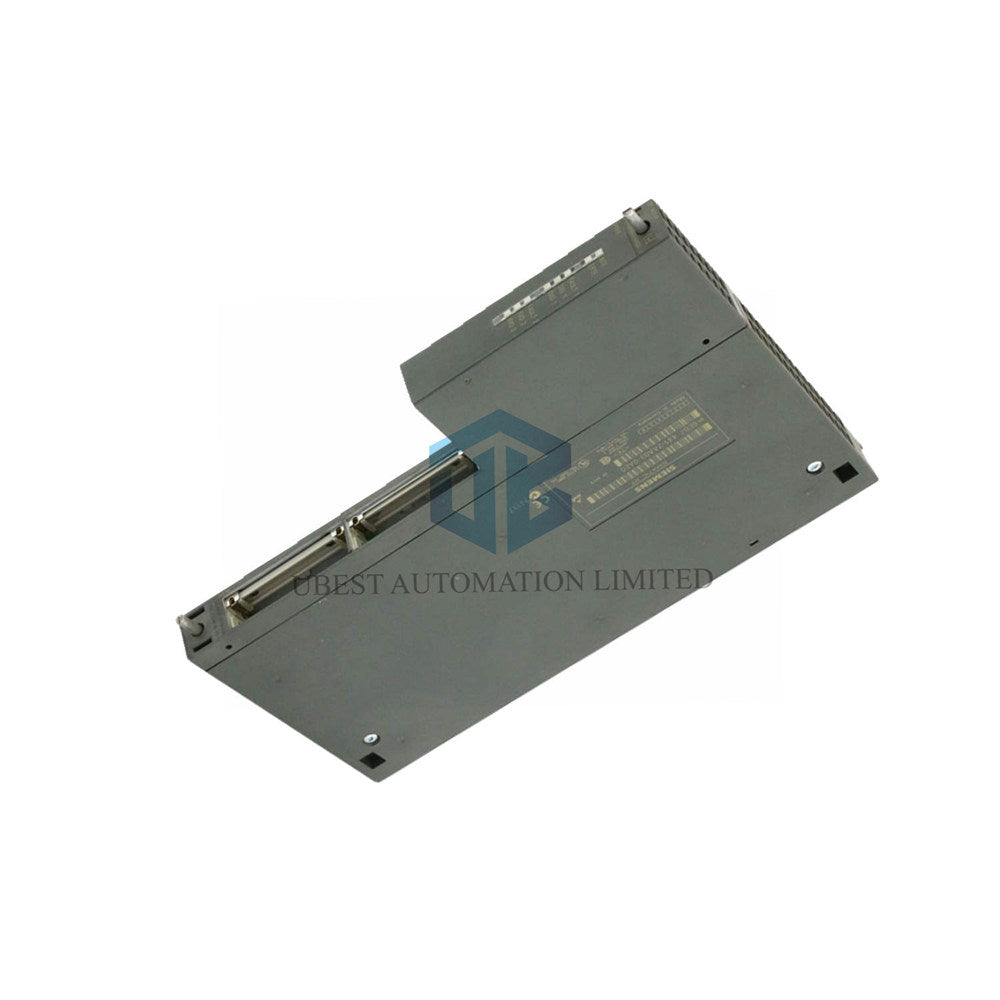

قابلیت اتصال سیستم S7-400 خود را به حداکثر برسانید. ماژول Siemens 6ES7441-2AA03-0AE0 CP 441-2 دارای دو کانال سریال کاملاً مستقل است. با استفاده از رابط‌های RS232، RS422، RS485 یا 20mA TTY به چاپگرها، اسکنرها، درایوها یا سایر PLCها متصل شوید. این ماژول شامل پروتکل‌های قدرتمند و یک بسته پیکربندی برای انعطاف‌پذیری حداکثری است.

چرا این ماژول بهترین انتخاب است

انعطاف‌پذیری حداکثری رابط: هر کانال را می‌توان با یک ماژول رابط متفاوت (RS232، RS422/485 یا 20mA TTY) تجهیز کرد تا با هر دستگاهی سازگار باشد.

مجموعه پروتکل‌های حرفه‌ای: پشتیبانی داخلی از 3964(R)، ASCII، RK512 و درایورهای چاپگر برای اتصال مستقیم به چاپگرهای HP/IBM.

عملکرد پرسرعت: در رابط‌های RS232/422/485 به نرخ انتقال داده تا 115.2 kbit/s دست می‌یابد و انتقال سریع داده را فراهم می‌کند.

قابلیت‌های توسعه‌پذیر: درایورهای سفارشی برای پروتکل‌های ارتباطی اختصاصی یا ویژه را بارگذاری کنید و سرمایه‌گذاری خود را برای آینده آماده نگه دارید.

مشخصات فنی کامل

سازنده: Siemens

خانواده سیستم: SIMATIC S7-400

عنوان ماژول: پردازنده ارتباطی CP 441-2

کد کامل قطعه: 6ES7441-2AA03-0AE0

کانال‌های ارتباطی: 2 (قابل پیکربندی با زیرماژول‌های رابط قابل نصب)

رابط‌های موجود: RS232C (V.24)، RS422/485 (X.27)، 20mA TTY

حداکثر طول کابل: RS485/422: 1200m؛ 20mA TTY: 1000m؛ RS232: 10m

حداکثر نرخ بود: 115.2 kbit/s (RS232/422/485)؛ 19.2 kbit/s (20mA TTY)

پروتکل‌های یکپارچه: 3964(R)، ASCII، RK512، درایور چاپگر (HP، IBM)

درایورهای سفارشی: بله، قابل بارگذاری از طریق کارت حافظه

تعداد کل اتصال‌ها: حداکثر 8

مصرف حافظه PLC: 1-5 KB برای پارامترها + فضای لازم برای درایورها/متن‌ها

توان دریافتی از بک‌پلین: 5V DC، حداکثر 700 mA (ماژول پایه)

ابزار پیکربندی: یکپارچه در نرم‌افزار Siemens STEP 7

محتویات بسته: ماژول پایه CP 441-2 و CD پیکربندی

ابعاد ماژول: 25 mm (W) x 290 mm (H) x 210 mm (D)

وزن کل: تقریباً 720 g (ماژول + زیرماژول‌های رابط)

راهنمای نصب و راه‌اندازی

ماژول پایه را در رک S7-400 نصب کنید. برای هر کانال، زیرماژول‌های رابط موردنیاز (که جداگانه فروخته می‌شوند) را انتخاب و متصل کنید؛ برای مثال، یک RS232 و یک RS485. هر کانال را به‌صورت مستقل در STEP 7 پیکربندی کرده و رابط فیزیکی، پروتکل، نرخ بود و قالب داده را انتخاب کنید. از کابل‌های شیلددار متناسب با نوع رابط و فاصله استفاده کنید.

گارانتی و ارسال

این محصول تحت پوشش گارانتی استاندارد 12ماهه ما قرار دارد. سفارش‌ها را در سراسر جهان با استفاده از FedEx، UPS یا DHL به‌سرعت ارسال می‌کنیم.

پرسش‌های متداول حرفه‌ای

س: کدام زیرماژول‌های رابط را باید جداگانه خریداری کنم؟

پ: باید زیرماژول‌های رابطی مانند 6ES7964-1AA04-0AA0 (RS232) یا 6ES7964-1AB04-0AA0 (RS422/485) را خریداری کنید. ماژول پایه به‌تنهایی هیچ پورت فیزیکی ندارد.

س: پروتکل RK512 برای چه کاری استفاده می‌شود؟

پ: RK512 پروتکلی اختصاصی از Siemens برای تبادل کارآمد داده بین PLCهای Siemens (مانند S5 و S7) است که اغلب در شبکه‌های اتوماسیون قدیمی‌تر یا پیچیده استفاده می‌شود.

س: آیا می‌توانم هم‌زمان دو دستگاه متفاوت را با پروتکل‌های مختلف متصل کنم؟

پ> قطعاً. این مزیت اصلی ماژول است. برای نمونه، می‌توانید کانال 1 را از طریق RS232 با پروتکل ASCII به یک چاپگر متصل کنید و کانال 2 را از طریق RS485 با پروتکل 3964(R) به یک درایو متصل کنید؛ به‌صورت هم‌زمان.

س: قابلیت «درایور قابل بارگذاری» به چه معناست؟

پ> این قابلیت به شما اجازه می‌دهد میان‌افزار ارتباطی ویژه (برای مثال، مربوط به پروتکل یک دستگاه غیراستاندارد) را از کارت حافظه در ماژول بارگذاری کنید و بدون تغییر سخت‌افزار، ارتباط برقرار کنید.

س: آیا این ماژول نقطه‌به‌نقطه است یا شبکه‌ای؟

پ: این ماژول در درجه اول برای اتصال‌های نقطه‌به‌نقطه در هر کانال طراحی شده است. بااین‌حال، رابط RS422/485 بسته به پروتکل و پشتیبانی دستگاه می‌تواند در پیکربندی‌های چندنقطه‌ای نیز استفاده شود.
