بررسی اجمالی

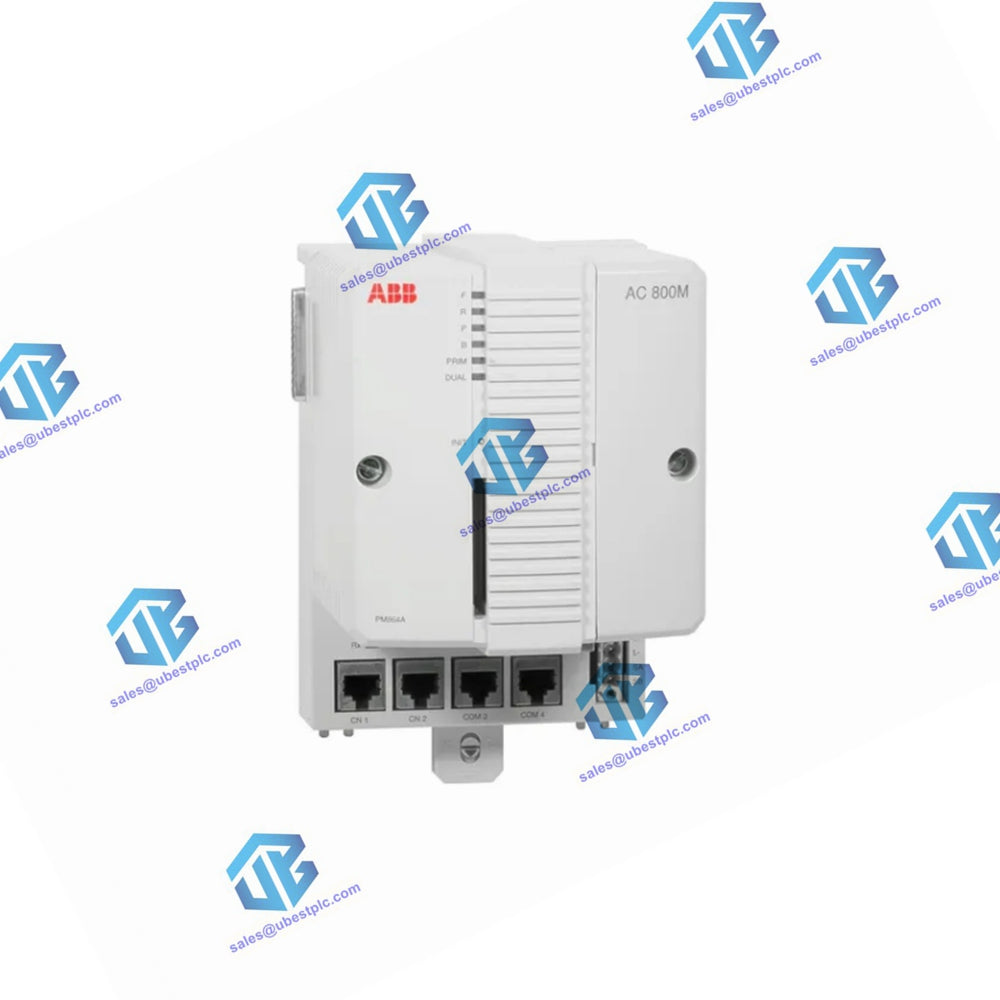

ABB PM851AK01 یک واحد پردازش مرکزی در خانواده سخت‌افزار ABB Ability™ System 800xA® است. این دستگاه شامل یک برد CPU است که میکروپروسسور و حافظه RAM، ساعت زمان واقعی، نشانگرهای LED، دکمه INIT و رابط CompactFlash را در بر می‌گیرد. صفحه پایه کنترلر PM851A دارای دو پورت اترنت RJ45 (CN1، CN2) برای اتصال شبکه کنترل و دو پورت سریال RJ45 (COM3، COM4) است. توجه داشته باشید که این ماژول اتصال اترنت را به یک پورت (CN1) محدود می‌کند و امکان افزونگی اترنت را حذف می‌کند. COM3 یک پورت RS-232C با سیگنال‌های کنترل مودم است، در حالی که COM4 ایزوله شده و برای اتصال ابزار پیکربندی استفاده می‌شود.

ویژگی‌ها و مزایا

• قابلیت اطمینان و روش‌های ساده تشخیص خطا: تضمین زمان کارکرد سیستم با قابلیت عیب‌یابی آسان.
• ماژولار بودن: امکان گسترش تدریجی سیستم.
• حفاظت کلاس IP20: ارائه حفاظت بدون نیاز به محفظه.
• قابل پیکربندی با 800xA Control Builder: تسهیل طراحی و مدیریت جامع سیستم.
• گواهی EMC: تضمین انطباق با استانداردهای سازگاری الکترومغناطیسی.
• سخت‌افزار مبتنی بر استاندارد: بهینه‌سازی اتصال ارتباطی با پروتکل‌هایی مانند اترنت و PROFIBUS DP.

اطلاعات کلی

• شماره مقاله: 3BSE066485R1 (PM851AK01)
• افزونه: خیر
• یکپارچگی بالا: خیر
• فرکانس ساعت: ۲۴ مگاهرتز
• عملکرد: ۱۰۰۰ عملیات بولی در ۰.۴۶ میلی‌ثانیه
• حافظه: ۱۲ مگابایت (از 800xA 5.1 FP4)
• RAM موجود برای برنامه کاربردی: ۶.۲۵۳ مگابایت (از 800xA 5.1 FP4)
• حافظه فلش برای ذخیره‌سازی: بله

اطلاعات دقیق

• نوع پردازنده: MPC860
• زمان سوئیچ در پیکربندی افزونه: ندارد
• تعداد برنامه‌های کاربردی در هر کنترلر: 32
• تعداد برنامه‌ها در هر برنامه کاربردی: 64
• تعداد نمودارها در هر برنامه کاربردی: 128
• تعداد وظایف در هر کنترلر: 32
• تعداد زمان‌های چرخه مختلف: 32
• زمان چرخه برای برنامه‌های کاربردی: تا ۱ میلی‌ثانیه
• حافظه Flash PROM برای ذخیره‌سازی فرم‌ویر: ۲ مگابایت
• منبع تغذیه: ۲۴ ولت DC (۱۹.۲-۳۰ ولت DC)
• مصرف توان (+۲۴ V معمولی/حداکثر): 180 / 300 mA
• اتلاف توان: ۴.۳۲ W (حداکثر ۷.۲ W)
• ورودی وضعیت منبع تغذیه افزونه: بله
• باتری پشتیبان داخلی: لیتیوم، ۳.۶ ولت
• همگام‌سازی ساعت: ۱ میلی‌ثانیه بین کنترلرهای AC 800M با پروتکل CNCP
• صف رویداد در کنترلر برای هر کلاینت OPC: تا ۳۰۰۰ رویداد
• سرعت انتقال AC 800M به سرور OPC: ۳۶-۸۶ رویداد در ثانیه، ۱۱۳-۱۴۳ پیام داده در ثانیه
• ماژول‌های ارتباطی روی باس CEX: 1
• جریان تغذیه روی باس CEX: ۲.۴ آمپر
• خوشه‌های ورودی/خروجی روی Modulebus با CPU غیر افزونه: ۱ الکتریکی، ۱ نوری
• خوشه‌های ورودی/خروجی روی ماژول‌باس با CPU کاهش یافته: ندارد
• ظرفیت ورودی/خروجی روی ماژول‌باس: حداکثر 24 ماژول ورودی/خروجی
• نرخ اسکن ماژول‌باس: 0 - 100 میلی‌ثانیه (زمان واقعی بستگی به تعداد ماژول‌های ورودی/خروجی دارد)
• جریان تغذیه روی ماژول الکتریکی: 24 ولت: حداکثر 1.0 آمپر، 5 ولت: حداکثر 1.5 آمپر
• کانال‌های اترنت: 1
• رابط اترنت: اترنت (IEEE 802.3)، 10 مگابیت بر ثانیه، RJ-45 ماده (8 پین)
• پروتکل شبکه کنترل: MMS (خدمات پیام تولید) و IAC (ارتباط بین برنامه‌ها)
• شبکه کنترل پیشنهادی: اترنت سوئیچ شده 100 مگابیت بر ثانیه
• پایداری ساعت زمان واقعی: 100 ppm (تقریباً 1 ساعت در سال)
• رابط RS-232C: 2 (یکی عمومی، یکی برای ابزار سرویس)
• رابط RS-232C (COM3): RS-232C، 75-19200 بیت بر ثانیه، RJ-45 ماده (8 پین)، غیر اپتو ایزوله، پشتیبانی کامل RTS-CTS
• رابط RS-232C (COM4): RS-232C، 9600 بیت بر ثانیه، RJ-45 ماده (8 پین)، اپتو ایزوله، بدون پشتیبانی RTS-CTS

محیط و گواهی‌نامه‌ها

• دمای کاری: +5 تا +55 درجه سانتی‌گراد (+41 تا +131 درجه فارنهایت)
• دمای نگهداری: -40 تا +70 درجه سانتی‌گراد (-40 تا +158 درجه فارنهایت)
• تغییرات دما: 3 درجه سانتی‌گراد در دقیقه طبق IEC/EN 61131-2
• درجه آلودگی: درجه 2 طبق IEC/EN 61131-2
• محافظت در برابر خوردگی: مطابق با G3 طبق ISA 71.04
• رطوبت نسبی: 5 تا 95٪، بدون تراکم
• نویز منتشر شده: < 55 دسی‌بل (A)
• لرزش: 10 < f < 50 هرتز: دامنه 0.0375 میلی‌متر، 50 < f < 150 هرتز: شتاب 0.5 g، 5 < f < 500 هرتز: شتاب 0.2 g
• ولتاژ عایق‌بندی نامی: 50 ولت
• ولتاژ تست دی‌الکتریک: 500 ولت متناوب
• کلاس حفاظت: IP20 طبق EN 60529, IEC 529
• ارتفاع: 2000 متر طبق IEC/EN 61131-2
• انتشار و ایمنی در برابر تداخل: EN 61000-6-4, EN 61000-6-2
• شرایط محیطی: صنعتی
• نشان CE: بله
• ایمنی الکتریکی: EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
• مکان‌های خطرناک: cULus کلاس 1، منطقه 2، AEx nA IIC T4، ExnA IIC T4Gc X
• گواهی‌های دریایی: ABS, BV, DNV-GL, LR
• تأیید TUV: خیر
• انطباق با RoHS: EN 50581:2012
• انطباق با WEEE: DIRECTIVE/2012/19/EU

ابعاد و وزن

• عرض: 119 میلی‌متر (4.7 اینچ)
• ارتفاع: 186 میلی‌متر (7.3 اینچ)
• عمق: 135 میلی‌متر (5.3 اینچ)
• وزن (شامل پایه): 1100 گرم (2.4 پوند)

ماژول پردازنده ABB PM851AK01 ترکیبی از عملکرد، قابلیت اطمینان و مدولار بودن را ارائه می‌دهد که آن را به انتخابی چندمنظوره برای کاربردهای کنترل صنعتی تبدیل می‌کند.
