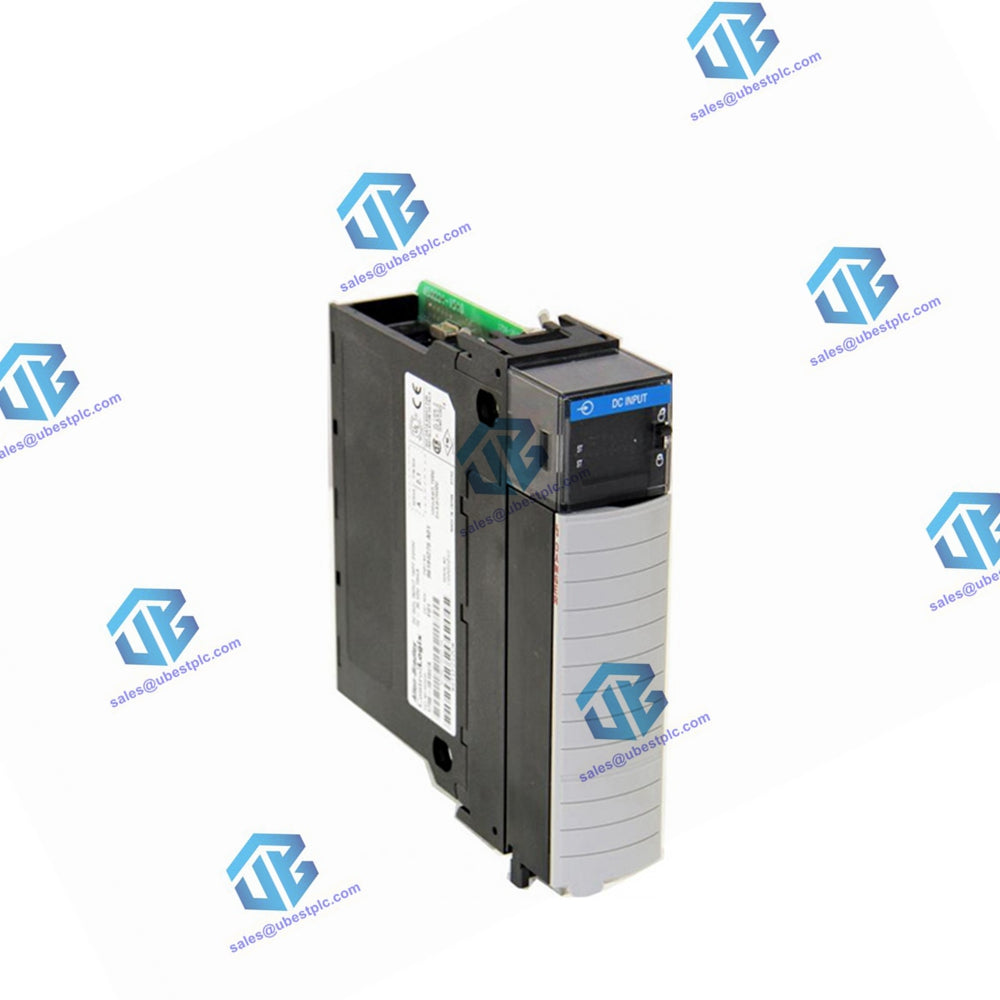

مشخصات فنی ماژول 1756-IH16I

پیکربندی ورودی

• ورودی‌ها: ۱۶ ورودی ایزوله شده به صورت جداگانه
• دسته ولتاژ: ۱۲۵ ولت DC منبع/مصرف

مشخصات ولتاژ و جریان

• دامنه ولتاژ عملیاتی: ۹۰…۱۴۶ ولت DC
• ولتاژ ورودی نامی: ۱۲۵ ولت DC
• جریان مصرفی در ۵.۱ ولت: ۱۲۵ میلی‌آمپر
• جریان مصرفی در ۲۴ ولت: ۳ میلی‌آمپر
• توان کل بک‌پلین: ۰.۷۱ وات

زمان تأخیر ورودی

• از خاموش به روشن: تأخیر سخت‌افزاری: حداکثر ۲ میلی‌ثانیه به‌علاوه زمان فیلتر
• از روشن به خاموش: تأخیر سخت‌افزاری: حداکثر ۶ میلی‌ثانیه به‌علاوه زمان فیلتر
• زمان‌های فیلتر قابل انتخاب توسط کاربر: ۰ میلی‌ثانیه، ۱ میلی‌ثانیه، ۲ میلی‌ثانیه، ۹ میلی‌ثانیه، ۱۸ میلی‌ثانیه

توان و اتلاف حرارتی

• اتلاف توان: حداکثر ۵ وات در ۶۰ درجه سانتی‌گراد (۱۴۰ درجه فارنهایت)
• اتلاف حرارتی: ۱۷.۰۵ بی‌تی‌یو در ساعت

مشخصات الکتریکی

• ولتاژ حالت خاموش، حداکثر: ۲۰ ولت DC
• جریان حالت خاموش، حداکثر: ۰.۸ میلی‌آمپر
• جریان حالت روشن: حداقل ۱ میلی‌آمپر در ۹۰ ولت DC، حداکثر ۳ میلی‌آمپر در ۱۴۶ ولت DC
• ولتاژ حالت روشن:
  • ۹۰…۱۴۶ ولت DC
  • ۹۰…۱۴۶ ولت DC در ۵۰ درجه سانتی‌گراد (۱۲۲ درجه فارنهایت)، ۱۲ کانال روشن
  • ۹۰…۱۳۲ ولت DC در ۵۵ درجه سانتی‌گراد (۱۳۱ درجه فارنهایت)، ۱۴ کانال روشن
  • ۹۰…۱۲۵ ولت DC در ۶۰ درجه سانتی‌گراد (۱۴۰ درجه فارنهایت)، ۱۶ کانال روشن
  • ۹۰…۱۴۶ ولت DC در ۳۰ درجه سانتی‌گراد (۸۶ درجه فارنهایت)، ۱۶ کانال روشن
• جریان هجومی، حداکثر: ۲۵۰ میلی‌آمپر
• امپدانس ورودی، حداکثر: ۴۸.۶۷ کیلو اهم در ۱۴۶ ولت DC

به‌روزرسانی و زمان‌سنج

• زمان به‌روزرسانی دوره‌ای: ۲۰۰ میکروثانیه…۷۵۰ میلی‌ثانیه
• تغییر وضعیت: قابل تنظیم توسط نرم‌افزار
• دقت زمان‌سنج: ±۲۰۰ میکروثانیه

ایزولاسیون و حفاظت

• ولتاژ ایزولاسیون: ۲۵۰ ولت پیوسته، بین ورودی‌ها و بک‌پلین، و بین ورودی‌ها
• حفاظت در برابر قطبیت معکوس: بله

کلیدگذاری ماژول و ترمینال‌ها

• کلیدگذاری ماژول: الکترونیکی، قابل تنظیم توسط نرم‌افزار
• بلوک‌های ترمینال قابل جدا شدن: 1756-TBCH، 1756-TBS6H
• کلیدگذاری RTB: مکانیکی تعریف شده توسط کاربر

مشخصات فیزیکی و محیطی

• عرض اسلات: ۱
• دسته سیم: ۱
• نوع محفظه: ندارد (سبک باز)
• کد دمای آمریکای شمالی: T4
• حداکثر دمای هوای محیط: ۶۰ درجه سانتی‌گراد (۱۴۰ درجه فارنهایت)
• دمای غیر عملیاتی: -۴۰…+۸۵ درجه سانتی‌گراد (-۴۰…+۱۸۵ درجه فارنهایت)
• رطوبت نسبی: ۵…۹۵٪ بدون تراکم
• لرزش: ۲ g در ۱۰…۵۰۰ هرتز
• ضربه (در حال کار): ۳۰ g
• ضربه (غیر عملیاتی): ۵۰ g

ایمنی و انتشار

• انتشار: IEC 61000-6-4
• ایمنی در برابر تخلیه الکترواستاتیک: ۶ کیلوولت تخلیه تماس، ۸ کیلوولت تخلیه هوا (IEC 61000-4-2)
• ایمنی در برابر اختلالات سریع الکتریکی (EFT/B): ±۴ کیلوولت در ۵ کیلوهرتز روی پورت‌های سیگنال (IEC 61000-4-4)
• ایمنی در برابر افزایش ولتاژ ناگهانی: ±۱ کیلوولت خط به خط (DM) و ±۲ کیلوولت خط به زمین (CM) روی پورت‌های سیگنال (IEC 61000-4-5)
• ایمنی در برابر امواج رادیویی هدایتی: ۱۰ ولت RMS با موج سینوسی ۱ کیلوهرتز و مدولاسیون ۸۰٪ از ۱۵۰ کیلوهرتز تا ۸۰ مگاهرتز (IEC 61000-4-6)
• تحمل افزایش ولتاژ نوسانی: ۳ کیلوولت (IEEE C37.90.1)
