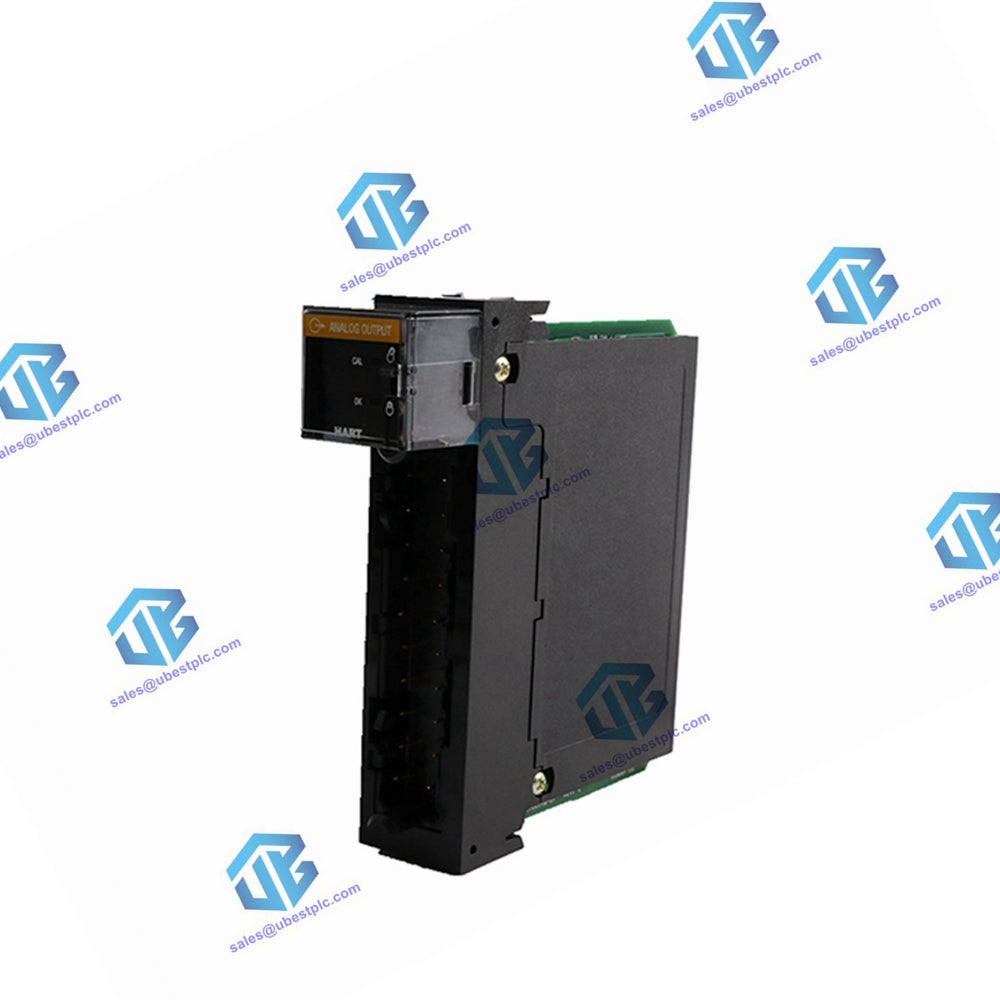

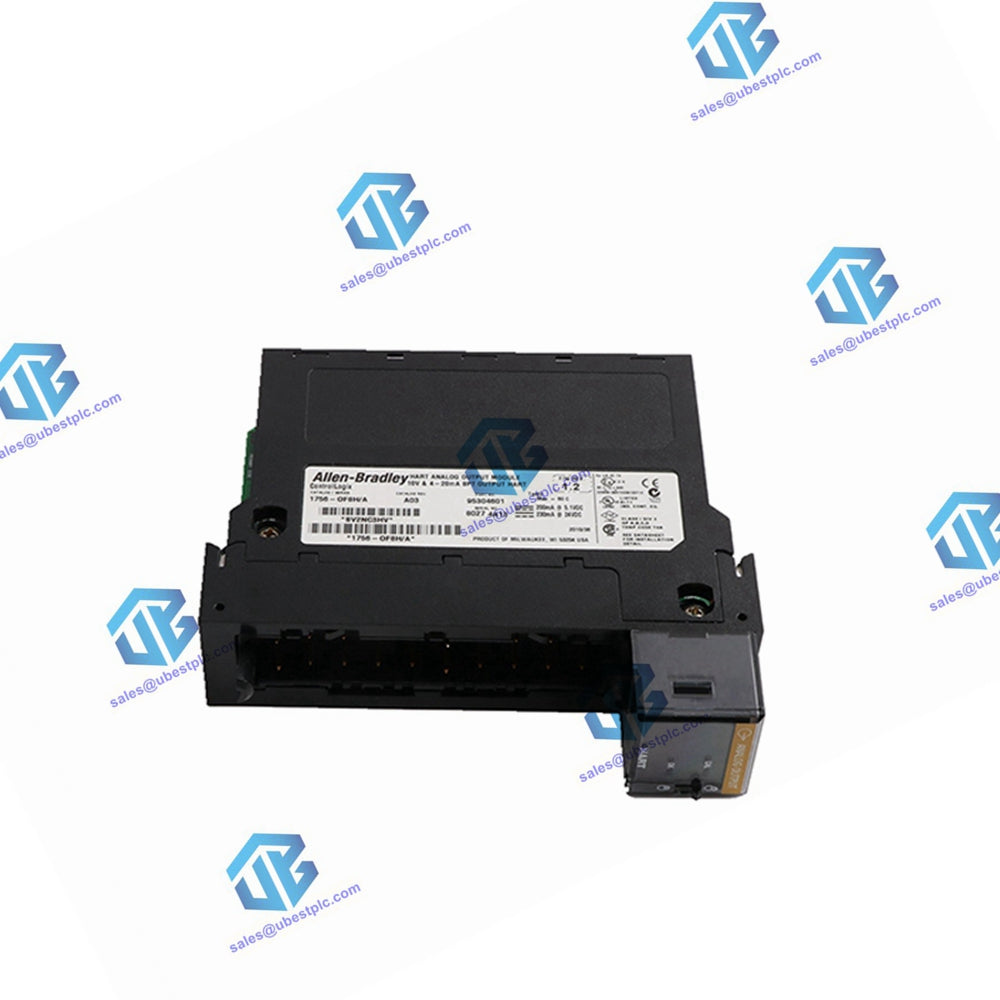

مشخصات ماژول 1756-OF8K

خروجی‌ها

این ماژول هشت خروجی ولتاژ یا جریان با مشخصات زیر ارائه می‌دهد:

• دامنه خروجی: ±10 ولت یا 0-20 میلی‌آمپر
• رزولوشن: 15 بیت در 21 میلی‌آمپر (650 نانوآمپر/بیت) و 15 بیت در 10.4 ولت (320 میکروولت/بیت)
• جریان مصرفی: 150 میلی‌آمپر در 5.1 ولت و 210 میلی‌آمپر در 24 ولت
• توان کل بک‌پلین: 5.8 وات

رتبه‌بندی ولتاژ و جریان

• بک‌پلین: 5.1 ولت DC، حداکثر 150 میلی‌آمپر؛ 24 ولت DC، حداکثر 210 میلی‌آمپر
• ولتاژ خروجی: -10 ولت تا +10 ولت
• جریان خروجی: 4-20 میلی‌آمپر
• مصرف توان: 5.8 وات توان بک‌پلین
• تلفات توان: 5.8 وات تا 3.15 وات بسته به مقاومت بار
• تلفات حرارتی: 16.78 بی‌تی‌یو در ساعت

حفاظت و عملکرد

• تشخیص مدار باز: فقط برای خروجی جریان (خروجی باید روی >0.1 میلی‌آمپر تنظیم شود)
• حفاظت در برابر ولتاژ بیش از حد: 24 ولت DC
• حفاظت در برابر اتصال کوتاه: محدودیت الکترونیکی جریان به 21 میلی‌آمپر یا کمتر
• قابلیت رانندگی: ولتاژ > 2000 اهم، جریان 0-750 اهم
• زمان تثبیت: کمتر از 2 میلی‌ثانیه برای رسیدن به 95٪ مقدار نهایی با بارهای مقاومتی

دقت و کالیبراسیون

• دقت کالیبره شده در 25 درجه سانتی‌گراد (77 درجه فارنهایت): بهتر از 0.05٪ از دامنه در 4-21 میلی‌آمپر، -10.4 تا 10.4 ولت
• فاصله کالیبراسیون: معمولاً 12 ماه
• انحراف آفست: معمولاً 50 میکروولت بر درجه سانتی‌گراد (حالت ولتاژ)، 0.1 میکروآمپر بر درجه سانتی‌گراد (حالت جریان)
• انحراف بهره با دما: حداکثر 25 قسمت در میلیون بر درجه سانتی‌گراد (ولتاژ)، حداکثر 50 قسمت در میلیون بر درجه سانتی‌گراد (جریان)
• خطای ماژول: 0.15٪ از دامنه (ولتاژ)، 0.3٪ از دامنه (جریان)

مشخصات ماژول

• زمان اسکن ماژول: حداقل 12 میلی‌ثانیه نقطه شناور، 8 میلی‌ثانیه عدد صحیح
• فرمت داده: حالت عدد صحیح (چپ‌چین، مکمل دو) و نقطه شناور 32 بیتی IEEE
• روش تبدیل ماژول: مبدل دیجیتال به آنالوگ R-Ladder، تضمین یکنواختی بدون کدهای گمشده
• ولتاژ ایزولاسیون: 250 ولت (مداوم)، نوع عایق تقویت شده، کانال‌های خروجی به بک‌پلین؛ بدون ایزولاسیون بین کانال‌های خروجی جداگانه
• کلیدگذاری ماژول: الکترونیکی، قابل تنظیم نرم‌افزاری
• بلوک ترمینال قابل جدا شدن: 1756-TBNH یا 1756-TBSH
• کلیدگذاری RTB: مکانیکی تعریف شده توسط کاربر
• عرض اسلات: 1
• مشخصات گشتاور بلوک ترمینال: 1.36 نیوتن‌متر (12 پوند اینچ)

مشخصات محیطی

• دمای کاری: 0 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد (32 درجه فارنهایت تا 140 درجه فارنهایت)
• دمای غیرکاری: -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد (-40 درجه فارنهایت تا +185 درجه فارنهایت)
• رطوبت نسبی: 5-95٪ بدون تراکم
• لرزش: 2 g در 10-500 هرتز
• ضربه: 30 g در حالت کاری، 50 g در حالت غیرکاری
• انتشار امواج: IEC 61000-6-4
• ایمنی در برابر تخلیه الکترواستاتیک (ESD): IEC 61000-4-2 (تخلیه تماس 6 کیلوولت، تخلیه هوا 8 کیلوولت)
• ایمنی در برابر اختلالات سریع الکتریکی (EFT/B): IEC 61000-4-4 (±4 کیلوولت در 5 کیلوهرتز روی پورت‌های سیگنال)
• ایمنی در برابر گذرای ولتاژ ناگهانی (Surge): IEC 61000-4-5 (±1 کیلوولت خط به خط، ±2 کیلوولت خط به زمین روی پورت‌های سیگنال)
• ایمنی در برابر امواج رادیویی هدایتی: IEC 61000-4-6 (10 ولت RMS با موج سینوسی 1 کیلوهرتز و مدولاسیون 80٪ از 150 کیلوهرتز تا 80 مگاهرتز)

مشخصات محفظه و مکانیکی

• دسته‌بندی سیم‌کشی: 1 - روی پورت‌های سیگنال
• نوع محفظه: ندارد (سبک باز)
• کدهای دما: آمریکای شمالی: T4A، ATEX: T4، IECEx: T4
