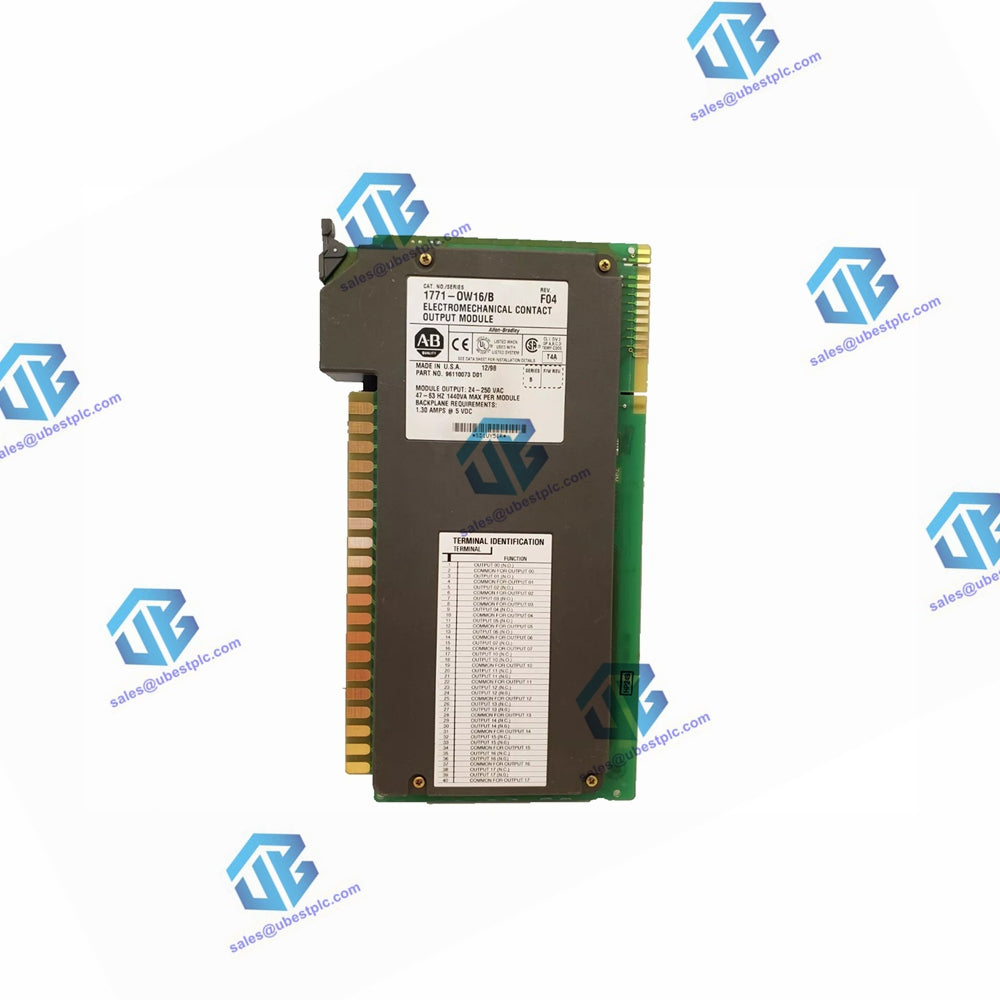

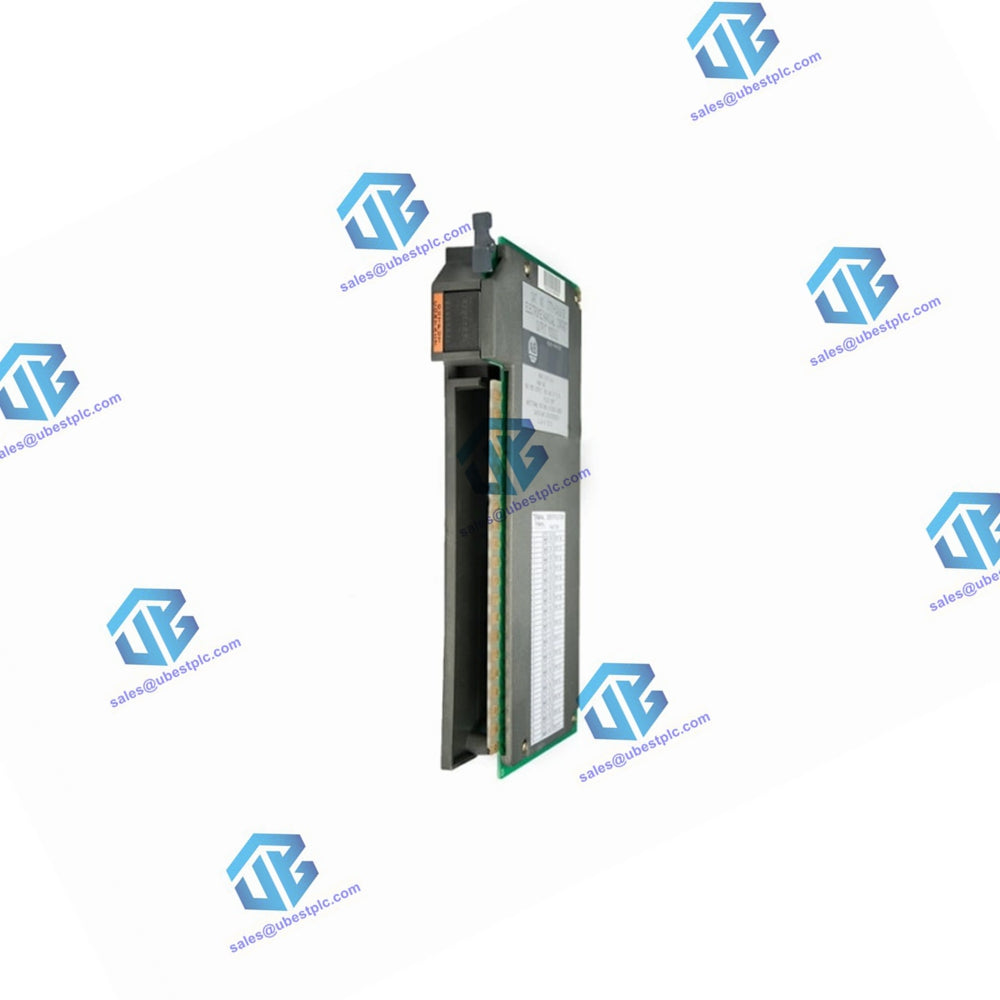

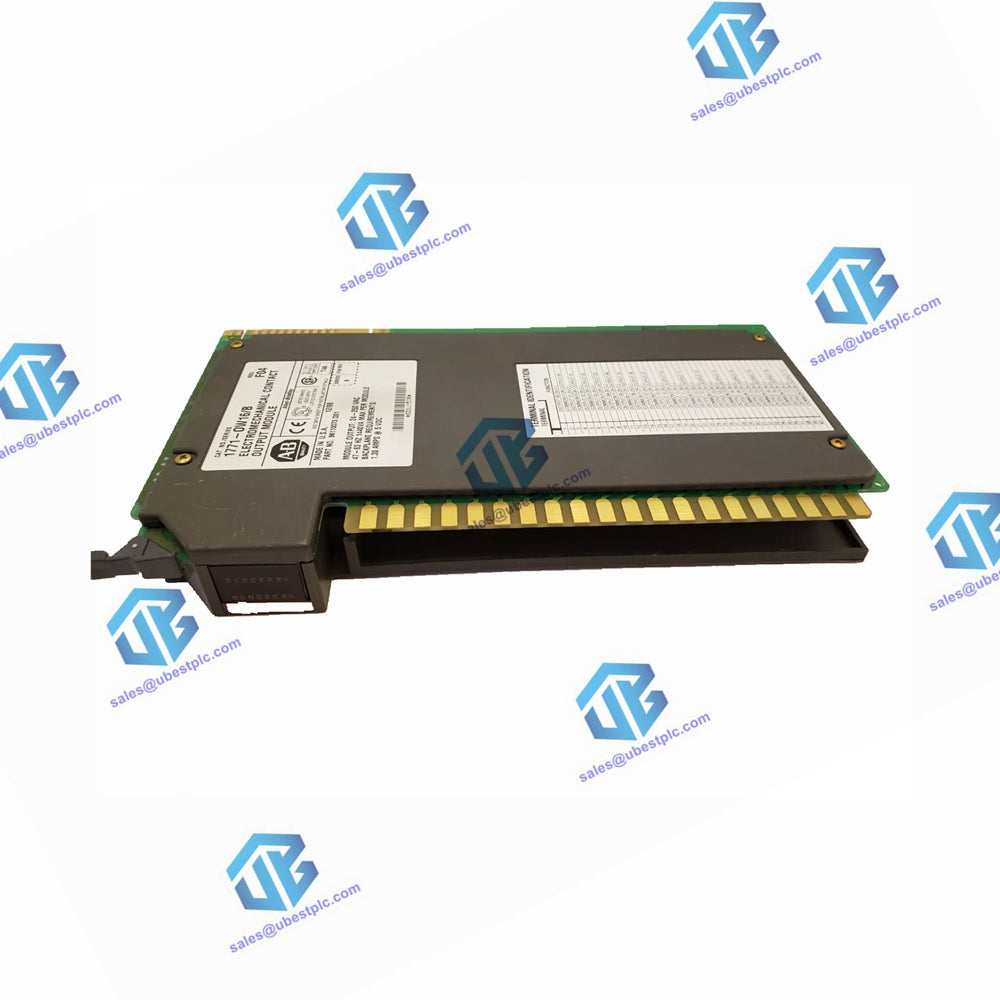

ماژول خروجی Allen Bradley 1771 یک قطعه چندکاره و مقاوم است که برای سیستم‌های اتوماسیون صنعتی طراحی شده است. این ماژول قابلیت‌های خروجی قابل اطمینان با ولتاژ و جریان‌های مختلف را ارائه می‌دهد که آن را برای طیف گسترده‌ای از کاربردها مناسب می‌سازد. این ماژول برای استفاده در مدل‌های خاص شاسی I/O طراحی شده و ویژگی‌های کارآمدی در مصرف انرژی و دفع حرارت دارد.

ویژگی‌ها

• تعداد خروجی‌ها در هر ماژول: 16
• محل قرارگیری ماژول: سازگار با شاسی‌های I/O مدل 1771-A1B تا -A4B؛ 1771-AM1 یا -AM2
• رتبه ولتاژ:
  • AC: 24–250 ولت RMS، 47–63 هرتز
  • DC: 24–150 ولت
• رتبه توان:
  • DC: حداکثر 80 وات به ازای هر خروجی؛ حداکثر 1280 وات به ازای هر ماژول
  • AC: حداکثر 500 ولت‌آمپر به ازای هر خروجی؛ حداکثر 1440 ولت‌آمپر به ازای هر ماژول
• cos Φ: 0.4
• رتبه جریان (حداکثر به ازای هر کانال): به جدول 2 در صفحه 7 مراجعه کنید
• حداکثر جریان جهشی:
  • DC: حداکثر 2 آمپر به ازای هر خروجی (در توان نامی)
  • AC: به جدول 3 در صفحه 7 مراجعه کنید
• حداقل بار تماس: 10 میلی‌آمپر
• زمان عملکرد/آزادسازی: حداکثر 10 میلی‌ثانیه؛ معمولاً 5 میلی‌ثانیه (+1 میلی‌ثانیه)
• زمان برگشت: حداکثر 4 میلی‌ثانیه
• فرکانس سوئیچینگ: حداکثر 1/3 هرتز در بار حداکثر
• عمر مورد انتظار تماس‌های الکتریکی: 300,000 عملیات در دمای 25 درجه سانتی‌گراد (cos Φ = 1)
• مصرف توان:
  • تمام رله‌ها خاموش: 0.015 وات
  • تمام رله‌ها روشن: 6.55 وات
• دفع حرارتی:
  • تمام رله‌ها خاموش: 0.05 بی‌تی‌یو در ساعت
  • تمام رله‌ها روشن: 22.24 بی‌تی‌یو در ساعت
• جریان بک‌پلین: حداکثر 1.3 آمپر
• حداکثر طول کابل: 1000 فوت (304.8 متر)
• ولتاژ ایزولاسیون:
  • 1500 ولت AC به مدت 1 ثانیه از سمت مشتری به سمت سیستم
  • رله با رتبه 4000 ولت کویل به تماس

رساناها

• سایز سیم: حداکثر 14 گیج رشته‌ای
• عایق: حداکثر 3/64 اینچ
• دسته‌بندی: 14

شرایط محیطی

• دمای عملیاتی: 0 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد (32 درجه فارنهایت تا 140 درجه فارنهایت)
• دمای نگهداری: -40 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد (-40 درجه فارنهایت تا 185 درجه فارنهایت)
• رطوبت نسبی: 5 تا 95 درصد (بدون تراکم)

اطلاعات اضافی

• کلیدگذاری: بین 2 و 4؛ بین 32 و 34
• شماره کاتالوگ بازوی سیم‌کشی میدانی: 1771-WN
• گشتاور پیچ بازوی سیم‌کشی: 7–9 اینچ-پوند

ماژول خروجی Allen Bradley 1771 برای دوام و عملکرد قابل اعتماد در محیط‌های صنعتی سخت طراحی شده است و اتصال‌پذیری انعطاف‌پذیر و قابلیت‌های عملیاتی مقاومی را ارائه می‌دهد.
