پایش دقیق: Bently Nevada 330103-19-25-10-01-00

درخت پسوند کامل: تجزیه 330103-19-25-10-01-00

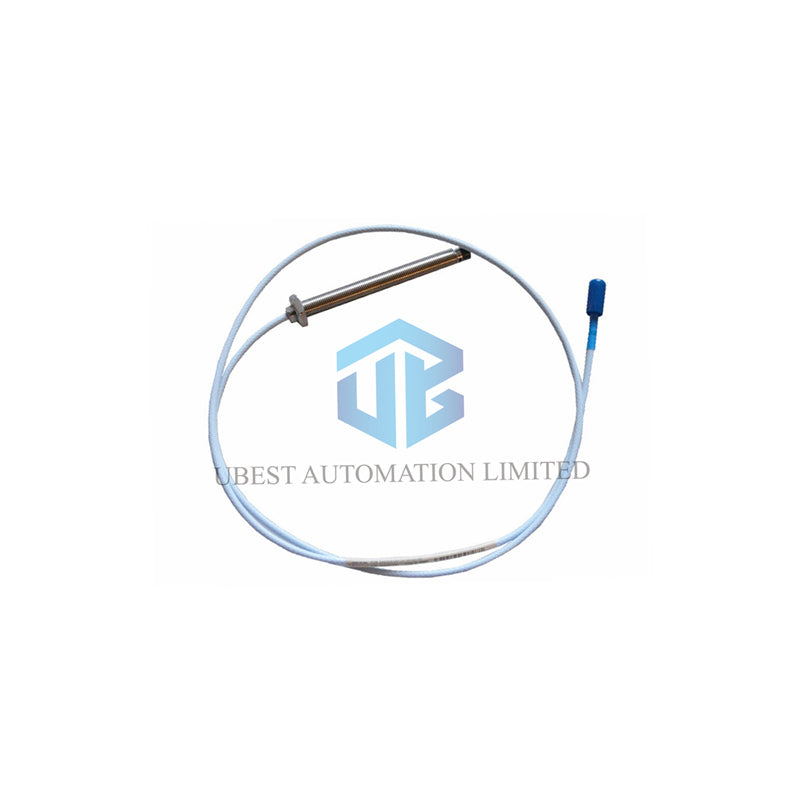

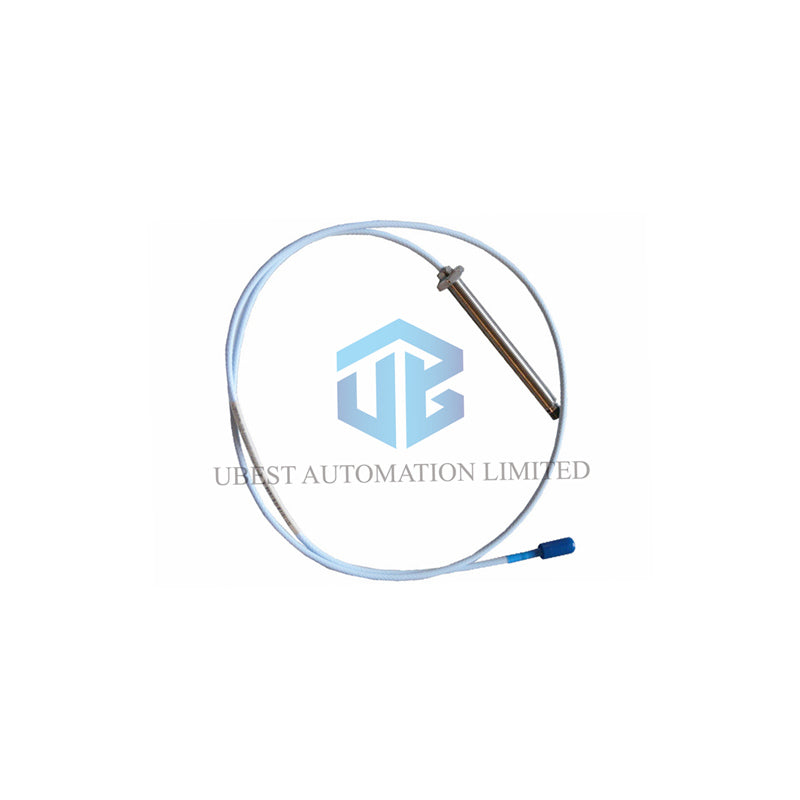

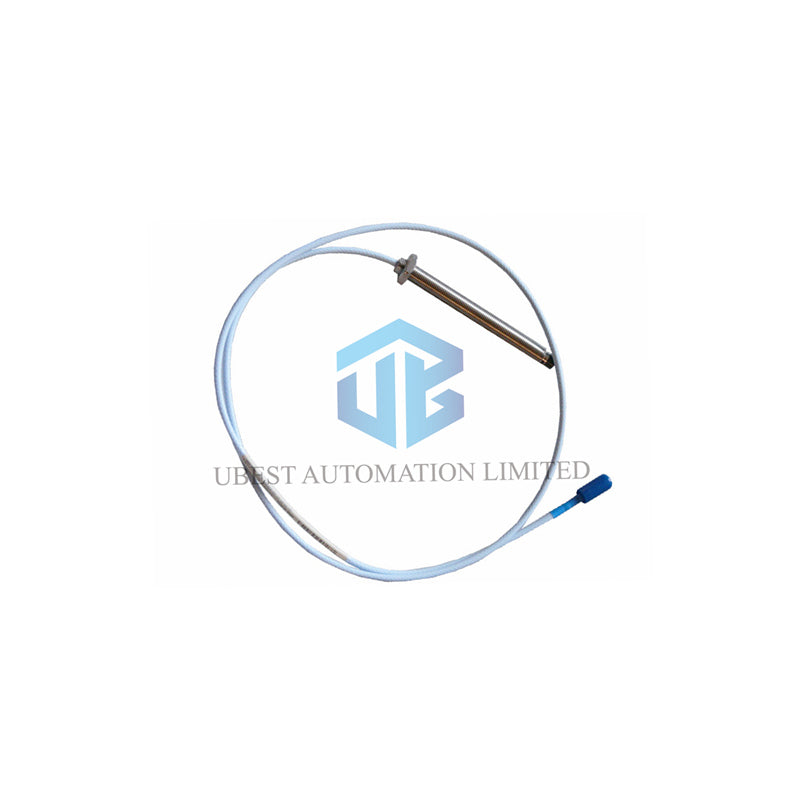

• 330103 = حسگر مجاورت ۸ میلی‌متری 3300 XL، رزوه M10 x 1، بدنه استاندارد (بدون محافظ)
• 19 = طول بدون رزوه: ۱۹۰ میلی‌متر
• 25 = طول کل بدنه: ۲۵۰ میلی‌متر
• 10 = طول کل کابل: ۱.۰ متر (۳.۳ فوت)
• 01 = کانکتور مینیاتوری کواکسیال ClickLoc™ با محافظ کانکتور، کابل استاندارد
• 00 = گزینه تأییدیه سازمانی: نیاز ندارد

ویژگی‌های فنی برجسته (طراحی شده برای اطمینان‌پذیری)

• برند و سری: بنتلی نوادا، حسگرهای مجاورت ۸ میلی‌متری 3300 XL – رزوه متریک M10x1.
• دامنه خطی: ۲ میلی‌متر (۸۰ هزارم اینچ)، شروع از ۰.۲۵ میلی‌متر از هدف. خروجی –۱ تا –۱۷ ولت مستقیم.
• فاصله پیشنهادی: –۹ ولت مستقیم (حدود ۱.۲۷ میلی‌متر / ۵۰ هزارم اینچ) برای ارتعاش شعاعی.
• مقاومت جریان مستقیم (RPROBE): ۷.۵۹ اهم ± ۰.۵۰ (طول حسگر ۱.۰ متر).
• جنس نوک: پلی‌فنلین سولفید (PPS)؛ بدنه: فولاد ضدزنگ AISI 303/304.
• دامنه دما (استاندارد): –۵۲ درجه سانتی‌گراد تا +۱۷۷ درجه سانتی‌گراد (–۶۲ تا +۳۵۰ درجه فارنهایت). نسخه نوک بلند تا +۲۱۸ درجه سانتی‌گراد مقاومت می‌کند.
• آب‌بندی و رطوبت: واشر O‑رینگ وایتون® فشار تفاضلی را آب‌بندی می‌کند. تغییر کمتر از ۳٪ ASF پس از ۵۶ روز در رطوبت ۹۳٪ (استاندارد IEC 68‑2‑3).

سیم‌کشی میدانی و یکپارچه‌سازی سیستم

• استفاده از کابل سه‌رشته‌ای محافظ‌دار، ۰.۲ تا ۱.۵ میلی‌متر مربع (AWG 16–24)، با سرهای قلع‌اندود.
• حداکثر فاصله بین حسگر مجاورت 3300 XL و مانیتور: ۳۰۵ متر (۱۰۰۰ فوت).
• نمودارهای پاسخ فرکانسی کاهش سیگنال در فرکانس‌های بالا با طول کابل بیشتر را نشان می‌دهند؛ به شکل‌های ۱۰ و ۱۲ در دفترچه راهنما مراجعه کنید.
• نصب‌های ایمن ذاتی: کلاس I، منطقه ۰ (AEx/Ex ia IIC T5…T1 Ga) هنگام استفاده با موانع زنر (نقشه ۱۴۱۰۹۲) یا جداکننده‌های گالوانیکی.

نکات نصب

• گیرایی رزوه: حداکثر ۱۵ میلی‌متر (M10x1). وزن حسگر ۳۲۳ گرم بر متر (۱۱.۴ اونس بر فوت).
• هشدار آب‌بندی فشار: حسگرهای 3300 XL 8 mm از واشر O‑رینگ وایتون® استفاده می‌کنند؛ قبل از ارسال تحت آزمایش فشار قرار نمی‌گیرند. در صورت نیاز به آزمایش آب‌بندی فشار، با بخش طراحی سفارشی ما تماس بگیرید.
• توجه دمایی: قرار گرفتن حسگر در دمای کمتر از –۳۴ درجه سانتی‌گراد (–۳۰ درجه فارنهایت) ممکن است باعث خرابی زودرس آب‌بندی فشار شود.

پرسش‌های متداول

• س: آیا می‌توانم این حسگر را با مانیتورهای 3300 XL موجود استفاده کنم؟
  ج: بله، حسگرهای 3300 XL 8 mm کاملاً با همه حسگرهای 3300 XL سازگار هستند.
• س: حداکثر طول کابل بدون افت سیگنال چقدر است؟
  ج: می‌توانید تا ۳۰۵ متر (۱۰۰۰ فوت) با کابل سه‌رشته‌ای محافظ‌دار توصیه شده افزایش دهید. برای پاسخ فرکانسی بالا، به نمودارهای دفترچه راهنما مراجعه کنید.
• س: آیا حسگر در مناطق با رطوبت بالا کار می‌کند؟
  ج: قطعاً. این حسگر آزمون ۵۶ روزه رطوبت و گرمای استاندارد IEC 68‑2‑3 را با تغییر کمتر از ۳٪ در ضریب مقیاس متوسط پشت سر می‌گذارد.
• س: برای رزوه M10x1 چه مقدار گشتاور باید استفاده کنم؟
  ج: بنتلی نوادا توصیه می‌کند ابتدا با دست محکم کنید و سپس حداکثر یک هشتم دور بیشتر بپیچانید. هرگز بیش از ۱۵ میلی‌متر گیرایی رزوه نداشته باشید.
