مروری بر آداپتور Bently Nevada 4190

آداپتور 4190-34 جعبه‌های اتصال را مستقیماً به بدنه‌های ماشین‌آلات سنگین متصل می‌کند. مهندسان از غلاف نصب 4190 برای قراردهی ایمن مجموعه‌های پرُب مجاورتی استفاده می‌کنند. بدنه مقاوم از جنس فولاد ضدزنگ 304 در برابر محیط‌های صنعتی سخت پایدار است. Bently Nevada این اتصال‌دهنده را با تلرانس‌های مکانیکی دقیق برای استفاده در واحدهای صنعتی خطرناک تولید می‌کند.

مزایای اصلی کاربرد

• این آداپتور تخصصی، محفظه‌های اتصال الکتریکی را به‌طور کارآمد به محفظه ماشین‌آلات دوار متصل می‌کند.
• تیم‌های تعمیر و نگهداری از این اتصال‌دهنده برای قراردهی دقیق حسگرهای مجاورتی ارتعاش در برابر شفت‌ها استفاده می‌کنند.
• ساختار فولاد ضدزنگ مقاوم در برابر خوردگی، از گیرپاژ رزوه‌ها در طول تعمیر و نگهداری منظم سیستم جلوگیری می‌کند.
• پیکربندی‌های مکانیکی سفارشی، از طریق درخواست‌های مهندسی مستقیم از کارخانه، با بدنه‌های غیر استاندارد ماشین‌آلات مطابقت داده می‌شوند.

مشخصات فنی

• برند: Bently Nevada
• مدل: 4190-34
• سری: سری آداپتورهای نصب صنعتی
• دسته‌بندی: آداپتور بدنه ماشین / اتصال‌دهنده پرُب مجاورتی

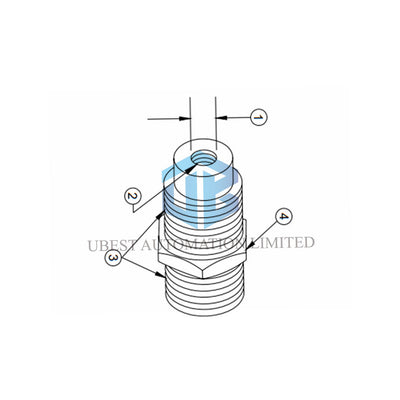

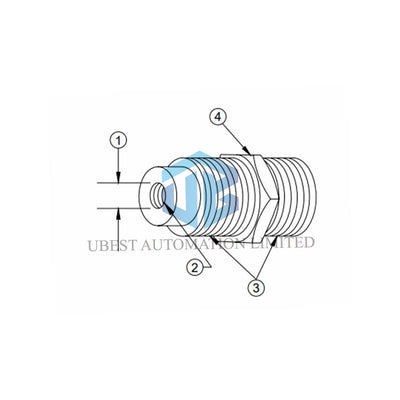

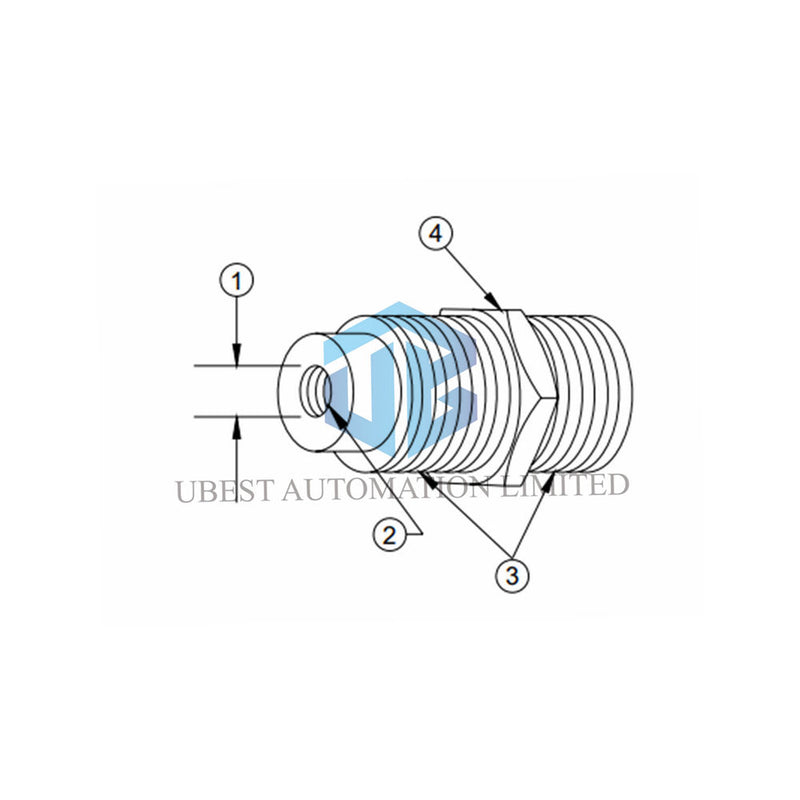

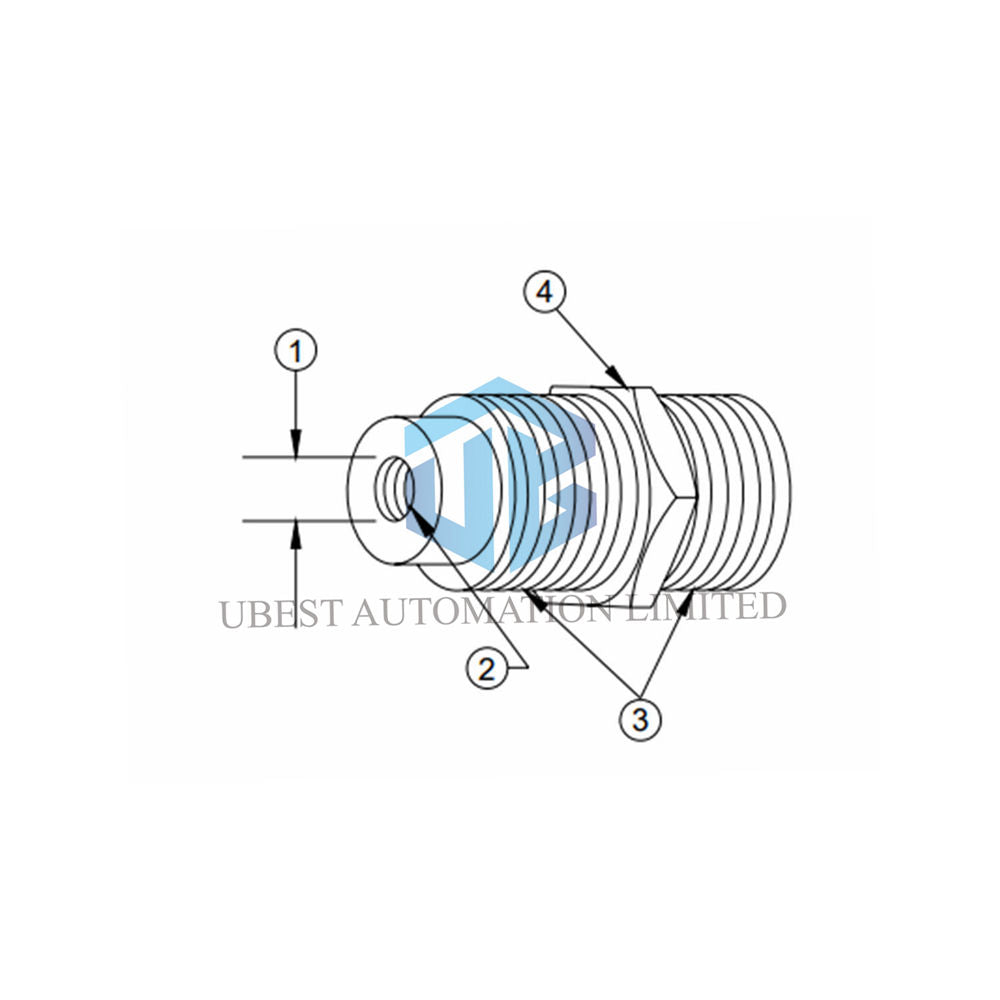

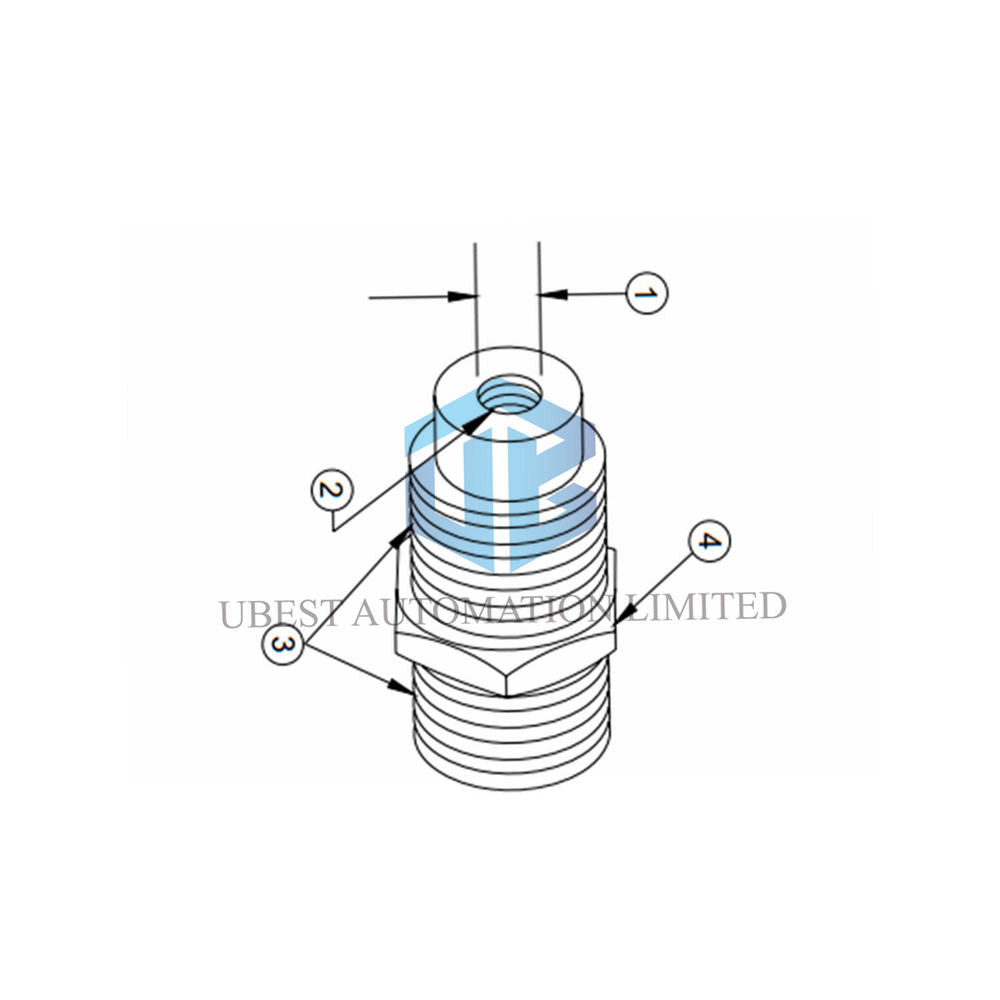

• قطر داخلی: 7.14 میلی‌متر (0.281 اینچ)
• نوع رزوه داخلی: 1/4-28 UNF-2B
• نوع رزوه خارجی: 3/4-14 NPT
• طول کلی: 56.1 میلی‌متر (2.21 اینچ)
• جنس: فولاد ضدزنگ 304
• پاسخ فرکانسی: پاسخ ایستا و دینامیکی تخت از 0 هرتز تا 10 کیلوهرتز
• تغییر حساسیت: کمتر از 0.05 درصد به‌ازای هر درجه سلسیوس تغییر دما
• تلرانس خطی‌بودن: مثبت یا منفی 0.5 درصد در کل مسیر مکانیکی
• حد تفکیک‌پذیری: عبور مکانیکی نامحدود، تعیین‌شده توسط فاصله داخلی پرُب
• محدوده دما: محدوده عملیاتی از منفی 50 تا مثبت 177 درجه سلسیوس
• تحمل محیطی: مقاومت کامل در برابر بخارات خورنده و پاشش مواد شیمیایی
• مصونیت در برابر تداخل: طراحی ایزولاسیون اتصال زمین از ایجاد حلقه‌های زمین در سراسر قاب ماشین جلوگیری می‌کند

ساختار شناسایی محصول

• آداپتورهای صنعتی Ubest
  • سری غلاف‌های نصب
    • 4190-34 اتصال‌دهنده استاندارد
      • درگاه داخلی 1/4-28 UNF-2B
      • اتصال فرایندی 3/4-14 NPT

راهنمای نصب

• رزوه‌های درگاه فرایند را بررسی کنید تا براده‌های فلزی یا آلودگی‌ها پاک شوند.
• درزگیر رزوه را به‌طور یکنواخت روی رزوه‌های اتصال فرایندی خارجی 3/4-14 NPT اعمال کنید.
• آداپتور را با دست داخل درگاه بدنه ماشین بچرخانید تا کاملاً سفت شود.
• بدنه شش‌ضلعی را با آچار تخت سفت کنید تا فشار نشیمن هدف حاصل شود.
• حسگر مجاورتی را با دقت داخل درگاه داخلی 1/4-28 UNF-2B وارد کنید.

بسته‌بندی و تحویل سریع

• قلم 1: یک عدد بدنه آداپتور صنعتی فولاد ضدزنگ مدل 4190-34 از برند Ubest.
• قلم 2: یک مجموعه درپوش وینیل محافظ برای پوشاندن گروه رزوه‌های داخلی و خارجی.
• قلم 3: یک بسته پلی‌اتیلنی درزبندی‌شده با مانع رطوبت برای نگهداری ایمن و طولانی‌مدت در انبار.
• گزینه حمل سریع 1: حمل هوایی بین‌المللی FedEx International Priority.
• گزینه حمل سریع 2: ارسال سریع بار هوایی UPS Worldwide Express.
• گزینه حمل سریع 3: تحویل لجستیکی جهانی درب‌به‌درب DHL Express.

سؤالات متداول

• آیا Ubest برای درگاه‌های بدنه ماشین‌آلات که در فهرست نیستند، انواع رزوه سفارشی ارائه می‌دهد؟ بله، مهندسان در صورت درخواست و از طریق نمایندگان فروش منطقه‌ای، گام‌های رزوه سفارشی را طراحی می‌کنند.
• آیا تکنسین‌ها می‌توانند پرُب‌های مجاورتی را با ایمنی داخل محفظه این آداپتور نصب کنند؟ بله، هندسه داخلی آن غلاف‌های پرُب با قطر حداکثر 7.14 میلی‌متر را در خود جای می‌دهد.
• فولاد ضدزنگ 304 در برابر نصب در فضای باز واحدهای صنعتی چگونه عمل می‌کند؟ این فولاد محافظت بسیار خوبی در برابر رطوبت، مواد شیمیایی ملایم و اکسیداسیون جوی فراهم می‌کند.
• کدام روش آب‌بندی برای اتصال خارجی NPT بهترین عملکرد را دارد؟ تکنسین‌ها معمولاً از نوار PTFE دما‌بالا یا ترکیبات درزگیر رزوه بی‌هوازی استفاده می‌کنند.

خلاصه: آداپتور Ubest 4190-34 اتصال مکانیکی قابل‌اعتمادی بین بدنه‌های ماشین‌آلات و جعبه‌های اتصال فراهم می‌کند. این محصول که از فولاد ضدزنگ بادوام 304 ساخته شده است، دارای رزوه‌های خارجی دقیق 3/4-14 NPT و رزوه‌های داخلی 1/4-28 UNF-2B برای پشتیبانی از نصب حسگرها در واحدهای صنعتی سخت است.
