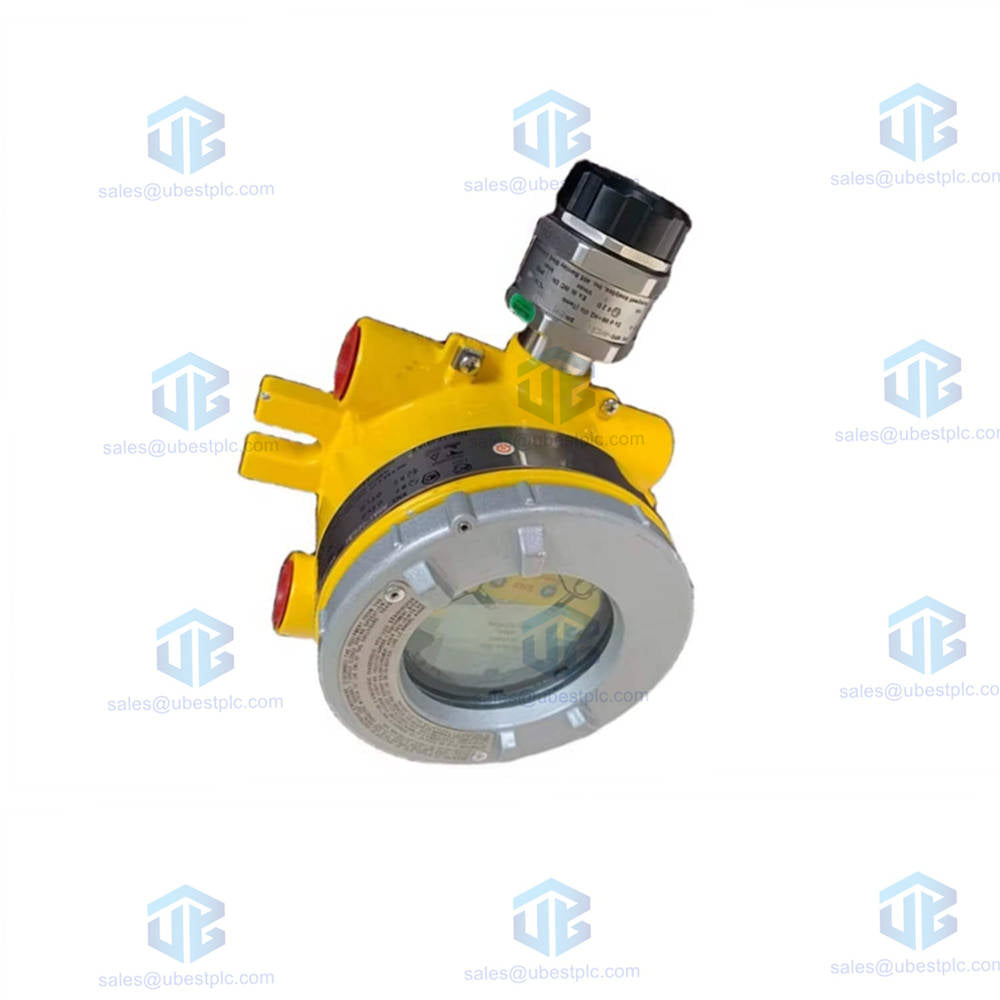

مرور فنی ترانسمیتر یونیورسال دتکتور گاز Honeywell XNX-UTSE-NNNNN

مهندسان با یکپارچه‌سازی ترانسمیتر یونیورسال Honeywell XNX-UTSE-NNNNN به‌صورت مستقیم در زیرساخت کنترل کارخانه، گازهای صنعتی خطرناک را با ایمنی پایش و فراینددهی می‌کنند. سری ترانسمیترهای مقاوم XNX با اتصالات مطمئن سنسورهای الکتروشیمیایی، پایش مداوم اکسیژن و گازهای سمی را در محیط‌های سخت انجام می‌دهد.

برای دریافت نقشه‌های کامل سیم‌کشی و راهنمای پیکربندی، دفترچه فنی رسمی را مستقیماً از دفترچه ترانسمیتر یونیورسال Honeywell XNX دانلود کنید.

دانلود دفترچه رسمی محصول (PDF)

خلاصه

• ترانسمیتر XNX-UTSE-NNNNN انعطاف‌پذیری توان 24V DC نامی را در مدارهای تأسیسات صنعتی سنگین فراهم می‌کند.
• این محفظه تخصصی Honeywell XNX-UTSE-NNNNN برای بیشترین مقاومت در برابر خوردگی از فولاد ضدزنگ 316 رنگ‌شده استفاده می‌کند.
• اپراتورها همه پارامترهای داخلی تشخیص گاز را با استفاده از یک قلم مغناطیسی غیرتهاجمی و از طریق نمایشگرهای LCD دارای نور پس‌زمینه پیکربندی می‌کنند.
• تکنسین‌های کارخانه می‌توانند سلول‌های حسگر ذاتاً ایمن را بدون قطع برق اصلی بخش‌های خطرناک، به‌سادگی تعویض کنند.

مشخصات فنی

• برند: Honeywell Analytics
• مدل: XNX-UTSE-NNNNN
• زیررده: ترانسمیتر یونیورسال دتکتور گاز / پایش اکسیژن
• ولتاژ کاری: 16–32 V DC (ورودی نامی 24 V DC)
• مصرف توان: حداکثر بار 6.2 W تا 13.2 W
• خروجی سیگنال: حلقه 4–20 mA با سیگنال دیجیتال HART روی آن
• خروجی دیجیتال اختیاری: پروتکل ارتباطی Modbus RTU یا FOUNDATION Fieldbus
• کنتاکت‌های رله: 3 رله SPCO با ظرفیت 250 V AC 5 A
• محدوده اندازه‌گیری: 0–25% VOL برای پیکربندی‌های سلول اکسیژن
• پاسخ فرکانسی: T90 کمتر از 15 ثانیه برای انتشار استاندارد گاز
• حساسیت سیگنال: پایداری پایه با دقت بالا و جبران دریفت صفر
• خطی‌بودن اندازه‌گیری: پاسخ خروجی خطی در سراسر مقیاس تشخیص
• تفکیک‌پذیری نمایشگر: گام‌های 0.1% VOL در LCD با کنتراست بالا
• دمای کاری: –40 °C تا +65 °C (–40 °F تا +149 °F)
• تحمل محیطی: درجه حفاظت IP66 و NEMA 4X در برابر نفوذ
• محدوده مقاومت در برابر فشار: بازه فشار اتمسفری از 80 kPa تا 120 kPa
• مصونیت در برابر تداخل: شیلدینگ الکترومغناطیسی مطابق با استانداردهای EMC صنعتی
• ورودی‌های رزوه‌دار کاندوئیت: چهار ورودی کاندوئیت رزوه‌دار 3/4 inch NPT
• گواهی‌های مناطق خطرناک: UL، CSA، ATEX Class I Div 1 Groups A, B, C, D
• وزن فیزیکی: تقریباً 11 lb (5 kg) در ساختار فولاد ضدزنگ

شرح ساختار شماره قطعه

• سری XNX: پلتفرم ترانسمیتر یونیورسال تشخیص گاز
  • U: تأییدیه‌های مناطق خطرناک آمریکای شمالی UL / CSA
    • T: نوع رابط سنسور الکتروشیمیایی گازهای سمی و اکسیژن
      • S: جنس محفظه فولاد ضدزنگ SS316 رنگ‌شده
        • E: 4 پورت ورودی کاندوئیت رزوه‌دار 3/4" NPT
          • NNNNN: واحد پایه استاندارد بدون رله‌های اختیاری یا ماژول‌های فیلدباس

مقایسه مدل‌ها و راهنمای انتخاب

• XNX-UTSE-NNNNN دارای 4 ورودی کاندوئیت 3/4" NPT است، درحالی‌که XNX-UTSE-FNNNN کارت‌های گزینه ارتباطی فیلدباس Modbus نصب‌شده در کارخانه را مستقیماً روی برد داخلی دارد.
• هنگام یکپارچه‌سازی با شبکه‌های ساده 4-20mA HART بدون پروتکل‌های فیلدباس محلی، واحد استاندارد را انتخاب کنید.
• زمانی نسخه فیلدباس را انتخاب کنید که کابل‌کشی دیجیتال چندنقطه‌ای باعث صرفه‌جویی در زمان نصب میدانی در شبکه‌های گسترده کارخانه شود.

راهنمای نصب

• محفظه ترانسمیتر را با استفاده از گوشواره‌های یکپارچه نصب روی دیوار یا کیت‌های اختصاصی نصب روی لوله، محکم نصب کنید.
• سیم‌کشی میدانی را از طریق اتصالات کاندوئیت تأییدشده 3/4 inch NPT عبور دهید تا یکپارچگی آب‌بندی ضدانفجار حفظ شود.
• سیم‌کشی سیگنال را دقیقاً مطابق نام‌گذاری ترمینال‌ها برای پیکربندی‌های HART تغذیه‌شده از حلقه متصل کنید.
• پیش از اعمال برق به مجموعه مدارهای داخلی، از محکم‌بودن تسمه‌های اصلی اتصال زمین و مسیرهای تخلیه الکتریسیته ساکن اطمینان حاصل کنید.

فهرست بسته‌بندی و جزئیات ارسال

• 1 x مجموعه ترانسمیتر فولاد ضدزنگ Honeywell XNX-UTSE-NNNNN
• 1 x ابزار قلم مغناطیسی خارجی برای برنامه‌ریزی
• 1 x برگه راهنمای سریع نصب
• شرکای تحویل سریع: ارسال‌های سریع جهانی با استفاده از شرکت‌های حمل Fedex، UPS یا DHL انجام می‌شوند.

سؤالات متداول

• تکنسین‌ها چگونه نقاط کالیبراسیون صفر و اسپن را در این واحد برنامه‌ریزی می‌کنند؟
  • تکنسین‌ها قلم مغناطیسی خارجی را بدون بازکردن محفظه‌های ضدانفجار، روی پنجره‌های نمایشگر موردنظر قرار می‌دهند.
• این واحد ترانسمیتر مشخص از چه فناوری‌های حسگری پشتیبانی می‌کند؟
  • این واحد از سلول‌های الکتروشیمیایی پیکربندی‌شده به‌طور اختصاصی برای پروفایل‌های تشخیص اکسیژن و گازهای سمی پشتیبانی می‌کند.
• آیا کارکنان میدانی می‌توانند سنسورها را در شرایط عملیاتی خطرناک تعویض کنند؟
  • طراحی سوکت سنسور ذاتاً ایمن امکان تعویض سنسورها در حالت روشن را بدون بی‌برق‌کردن محفظه اصلی ترانسمیتر فراهم می‌کند.
