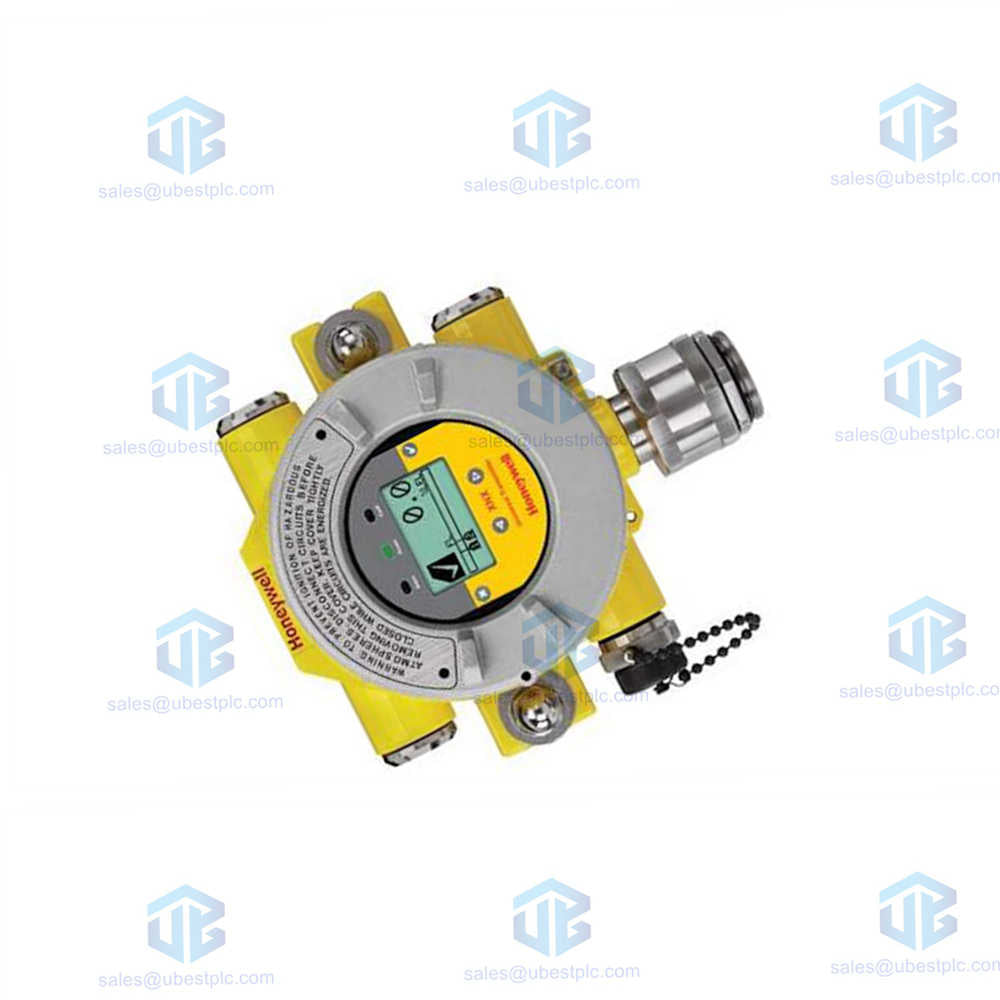

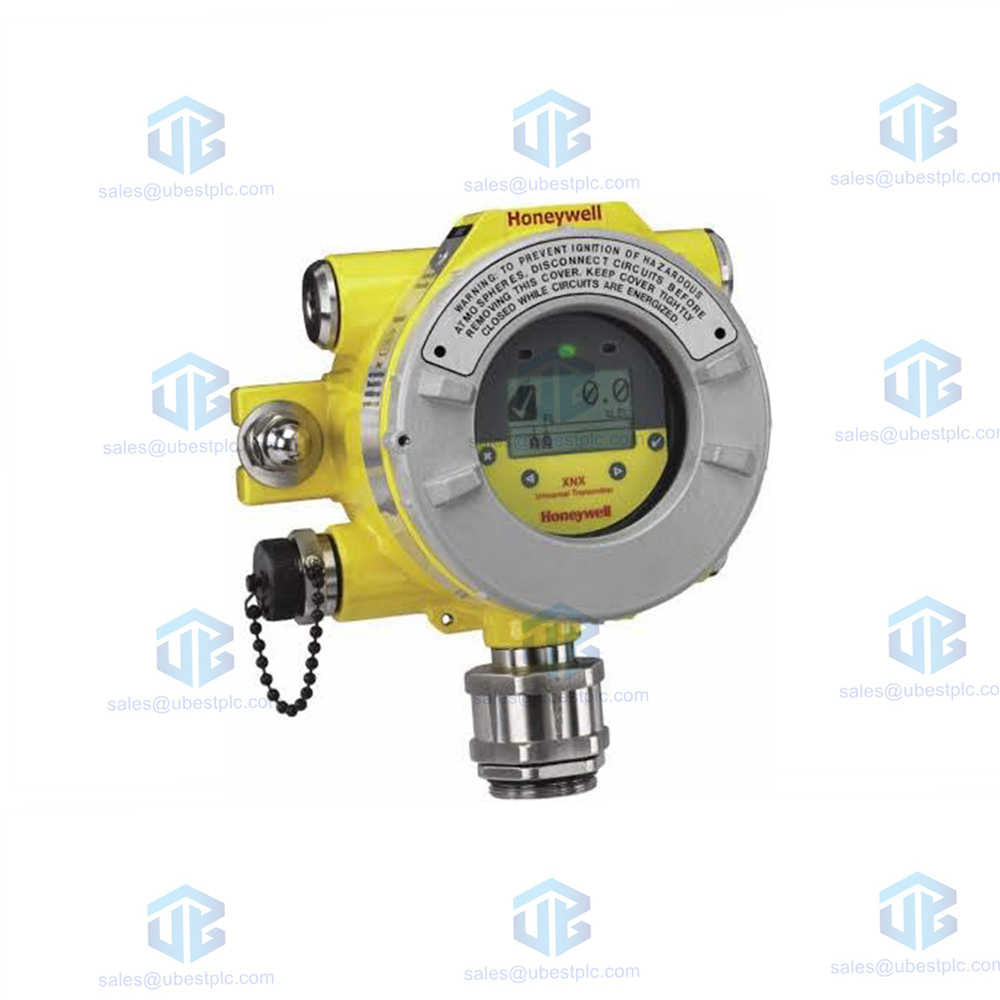

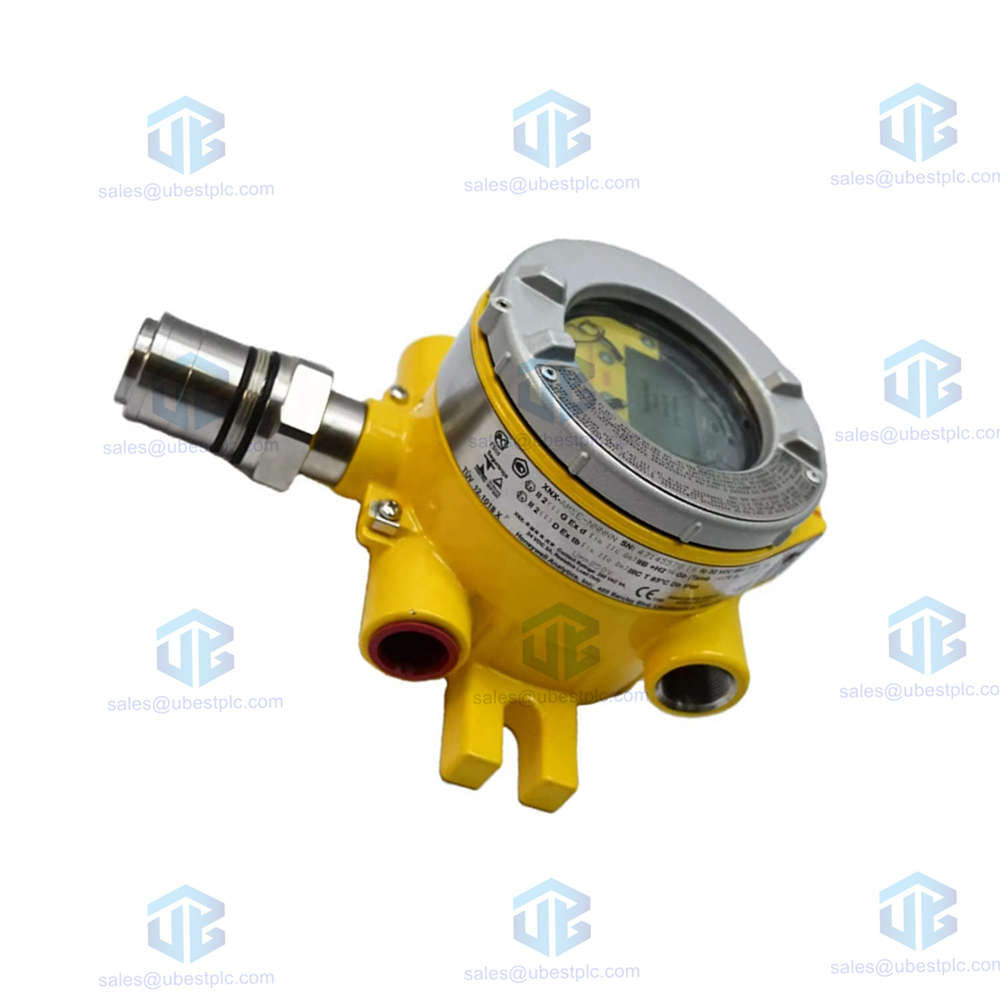

راهنمای فنی ترانسمیتر گاز Honeywell XNX-UTSE-RNIC1

مهندسان، ترانسمیتر گاز یونیورسال Honeywell XNX-UTSE-RNIC1 را برای محیط‌های صنعتی خطرناک و سختی طراحی کرده‌اند که به تشخیص دقیق دی‌اکسید کربن نیاز دارند. ترانسمیتر XNX-UTSE-RNIC1 سیگنال‌های حسگر مادون‌قرمز را به‌طور کارآمد پردازش می‌کند و از طریق رله‌های یکپارچه، خروجی‌های هشدار محلی را فعال می‌سازد تا واکنش‌های سریع ایمنی در کارخانه تضمین شود.

خلاصه محصول

• این ترانسمیتر دارای محفظه‌ای مستحکم از فولاد ضدزنگ 316 با محافظت در برابر شرایط جوی شدید است.
• رابط کارتریج الکتروشیمیایی داخلی، پایش قابل‌اعتماد دی‌اکسید کربن مادون‌قرمز را در محدوده 0 تا 5% حجمی پشتیبانی می‌کند.
• رله‌های یکپارچه هشدار و خطا، قابلیت کنترل مستقیم محلی را بدون نیاز به سخت‌افزار کنترلی اضافی فراهم می‌کنند.
• تأییدیه‌های ضدانفجار، نصب یکپارچه در محیط‌های صنعتی خطرناک سراسر آمریکای شمالی را امکان‌پذیر می‌کنند.

ساختار درختی کد مدل

• سری XNX: پلتفرم ترانسمیتر گاز یونیورسال
  • تأییدیه: U = دارای گواهی UL/CSA
    • نوع ورودی: T = لوله‌گذاری رزوه‌ای 3/4" NPT
      • جنس: S = ساختار از فولاد ضدزنگ 316
        • نوع رابط: E = رابط برای کارتریج‌های الکتروشیمیایی/مادون‌قرمز
          • گزینه: R = گزینه برد رله شامل می‌شود
            • HART محلی: N = بدون رابط HART محلی
              • محدوده حسگر: IC1 = دی‌اکسید کربن مادون‌قرمز (0 تا 5% حجمی)

جدول مشخصات فنی

• برند: Honeywell
• مدل: XNX-UTSE-RNIC1
• نوع محصول: مجموعه ترانسمیتر گاز یونیورسال
• نوع گاز: دی‌اکسید کربن (CO2)
• فناوری حسگر هدف: جذب مادون‌قرمز (IR)
• محدوده اندازه‌گیری: 0 تا 5% حجمی
• جنس محفظه: فولاد ضدزنگ 316
• ورودی لوله‌گذاری: دو دهانه 3/4" NPT
• محدوده دمای کاری: -40°C تا +65°C (-40°F تا +149°F)
• زمان پاسخ: T90 < 30 ثانیه برای مواجهه با گاز هدف استاندارد
• خطی‌بودن: ±2% از قرائت تمام‌مقیاس در شرایط محیطی
• حساسیت: ±1% از تمام‌مقیاس در دماهای کاری پایدار
• خروجی‌های رله: 3 رله SPDT قابل‌پیکربندی (هشدار 1، هشدار 2، خطا)
• تأییدیه‌های محیط خطرناک: UL/CSA کلاس I، بخش 1، گروه‌های B، C، D
• وزن دستگاه: 6.8 کیلوگرم (15 پوند)

دستورالعمل‌های نصب و سیم‌کشی

• دستگاه سنگین را با استفاده از تجهیزات نصب مناسب، به‌طور ایمن روی سازه فولادی نصب کنید.
• تمام ورودی‌های لوله‌گذاری 3/4" NPT را با اتصالات تأییدشده ضدانفجار آب‌بندی کنید تا یکپارچگی محفظه حفظ شود.
• کابل‌های برق و سیگنال را مطابق رویه‌های استاندارد ایمنی صنعتی و نمودارهای سیم‌کشی متصل کنید.
• پیش از اتصال آژیرهای کنترل خارجی یا تجهیزات خاموش‌سازی ایمنی، کنتاکت‌های ترمینال رله را بررسی کنید.

بسته‌بندی و ارسال سریع

• بسته‌بندی اصلی کارخانه‌ای از دستگاه سنگین در برابر ضربه‌های ناشی از سقوط طی حمل‌ونقل طولانی بین‌المللی محافظت می‌کند.
• لایه‌های فومی سفارشی داخلی، بردهای الکترونیکی حساس و سخت‌افزار حسگر را از ارتعاشات مکانیکی جدا می‌کنند.
• ما سفارش‌ها را در سراسر جهان از طریق شبکه‌های استاندارد ارسال سریع، از جمله FedEx، UPS و DHL، ارسال می‌کنیم.
• شماره‌های رهگیری ارسال امکان پایش لحظه‌ای روند تحویل بسته را به‌صورت آنلاین فراهم می‌کنند.

سؤالات متداول

• آیا این ترانسمیتر ارتباطات HART محلی را شامل می‌شود؟ خیر، این گونه مدل خاص فاقد ترمینال اتصال HART محلی است.
• این مدل از چه جنس محفظه‌ای استفاده می‌کند؟ بدنه اصلی از فولاد ضدزنگ 316 سنگین برای بیشترین مقاومت در برابر خوردگی ساخته شده است.
• آیا می‌توانم هشدارهای خارجی را مستقیماً به این دستگاه متصل کنم؟ بله، برد رله داخلی یکپارچه، تجهیزات هشدار خارجی را مستقیماً فعال می‌کند.
