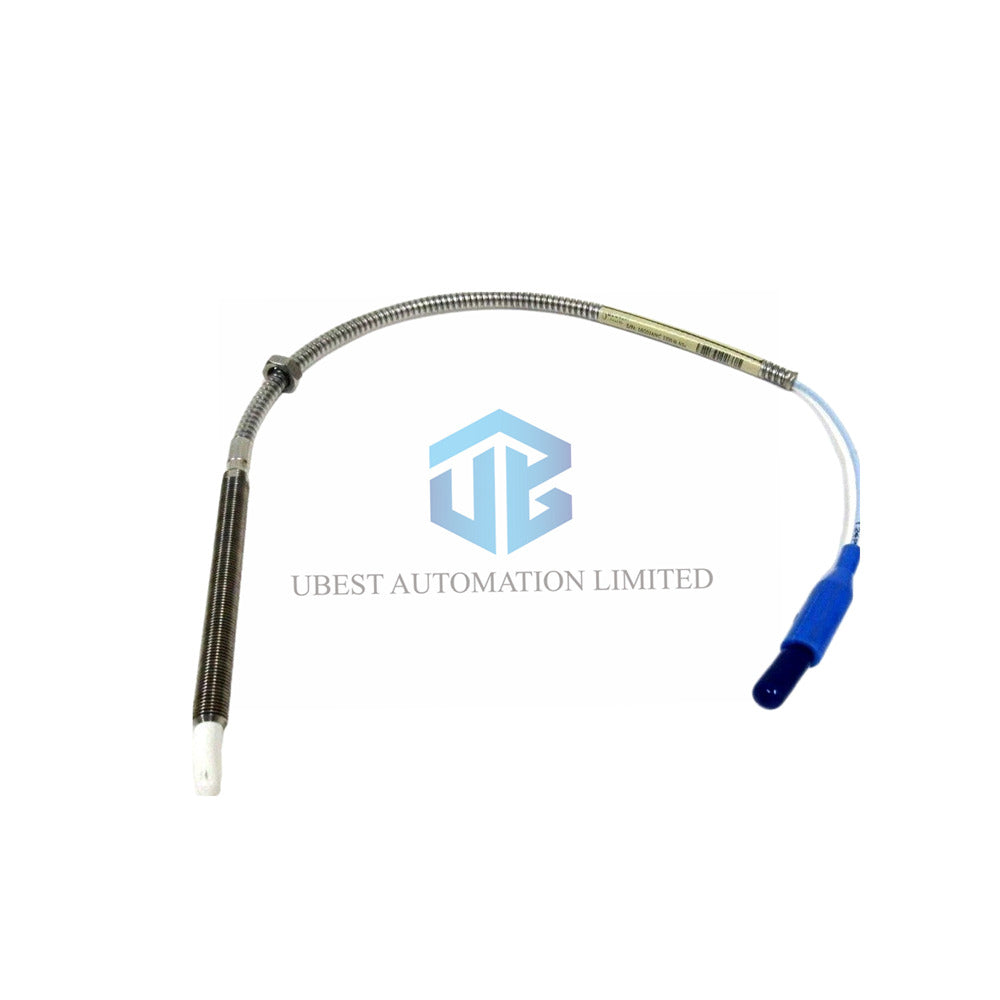

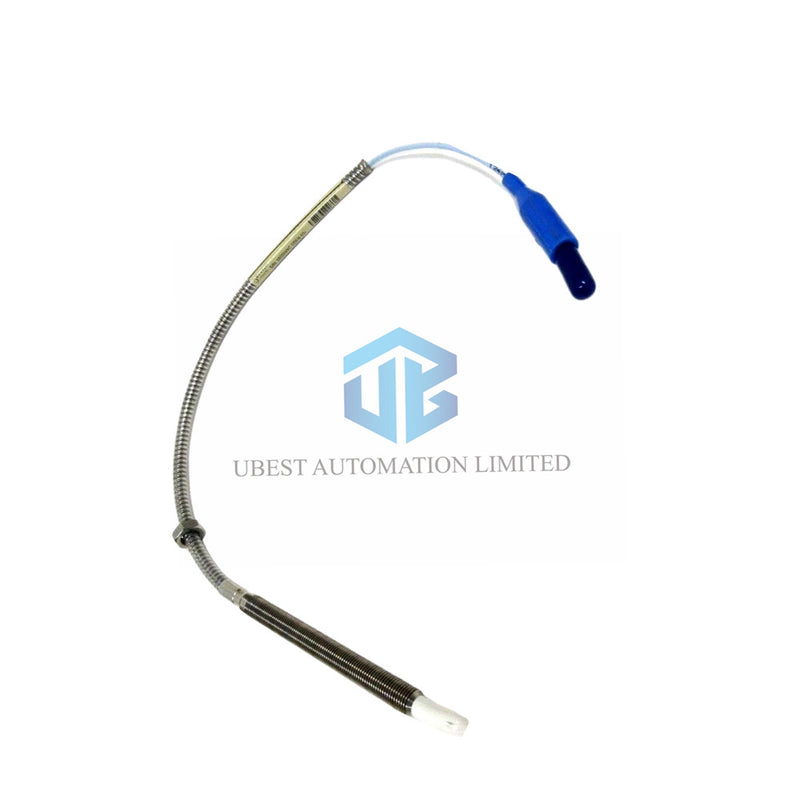

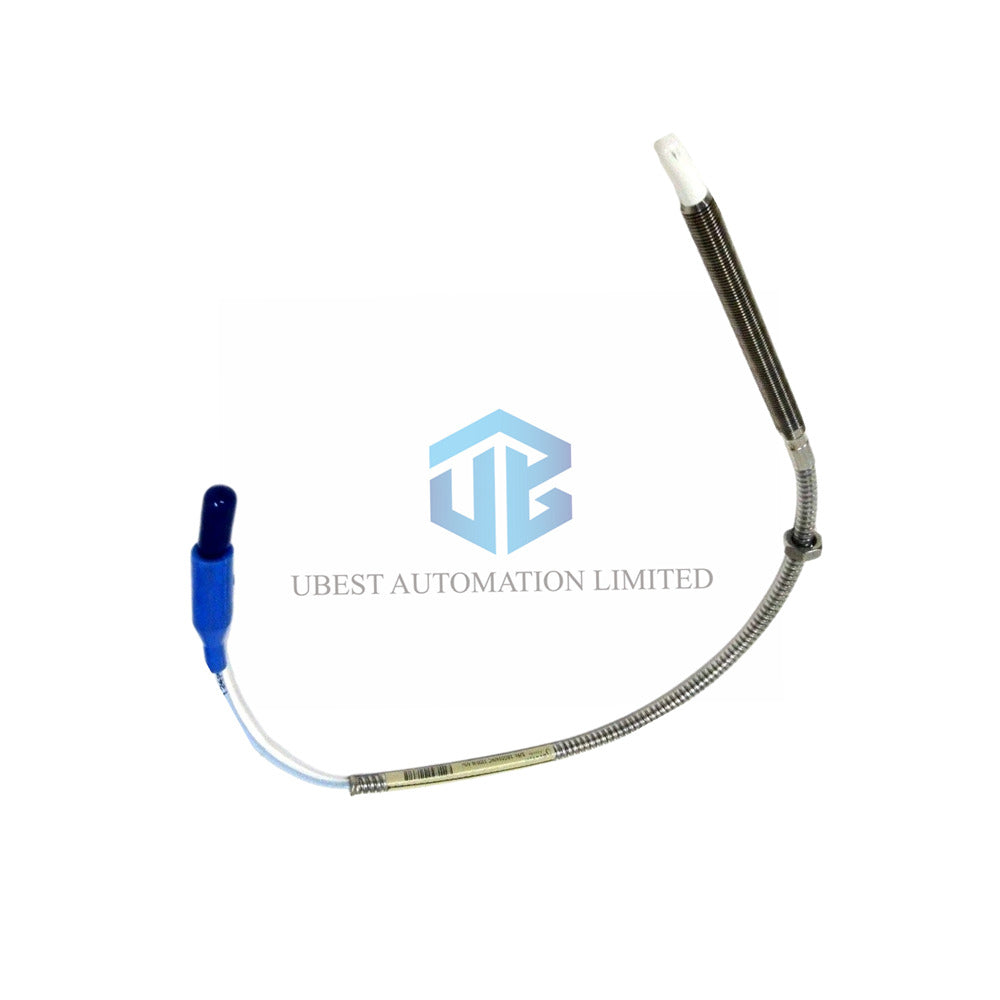

معرفی حسگر مجاورت پیشرفته بنتلی نوادا 3300 NSv

اطلاعات کامل مدل محصول و پسوندها

• برند: بنتلی نوادا
• سری: حسگرهای مجاورت 3300 NSv
• شماره کامل قطعه: 330909-00-60-10-01-CN
  • 330909: حسگر 3300 NSv، رزوه 3/8-24 UNF، زره‌دار
  • -00: طول بدون رزوه = ۰ اینچ
  • -60: طول کلی بدنه = ۶.۰ اینچ
  • -10: طول کل کابل = ۱.۰ متر (۳۹ اینچ)
  • -01: کانکتور کوچک کواکسیال ClickLoc با محافظ
  • -CN: تأییدیه سازمانی مخصوص کشور

مشخصات فنی کلیدی و داده‌های عملکردی

• ویژگی‌های الکتریکی:
  • مقاومت جریان مستقیم حسگر (RPROBE): ۴.۲ ± ۰.۵ اهم
  • ضریب مقیاس افزایشی (ISF): ۷.۸۷ ولت بر میلی‌متر (۲۰۰ میلی‌ولت بر میل) ± تلورانس
  • دامنه خطی: ۱.۵ میلی‌متر (۶۰ میل)، از ۰.۲۵ تا ۱.۷۵ میلی‌متر از هدف
  • تنظیم فاصله پیشنهادی: ۱.۰ میلی‌متر (۴۰ میل)
  • انحراف از خط مستقیم (DSL): کمتر از ±۰.۰۶ میلی‌متر (±۲.۳ میل)
• پاسخ فرکانسی و سیگنال:
  • پاسخ فرکانسی: ۰ تا ۱۰ کیلوهرتز، معمولاً +۰/-۳ دسی‌بل
  • سازگار با سیم‌کشی میدانی تا ۳۰۵ متر (۱۰۰۰ فوت)
• طراحی مکانیکی و فیزیکی:
  • جنس نوک حسگر: پلی‌فنیلن سولفید مقاوم در برابر مواد شیمیایی (PPS)
  • بدنه حسگر: فولاد ضدزنگ مقاوم AISI 304
  • کابل کواکسیال: ۷۵ اهم، عایق FEP، با زره فولاد ضدزنگ
  • حداقل شعاع خم: ۲۵.۴ میلی‌متر (۱.۰ اینچ)
• مقاومت محیطی:
  • دمای کاری: منفی ۵۲ درجه سانتی‌گراد تا مثبت ۱۷۷ درجه سانتی‌گراد (منفی ۶۲ تا مثبت ۳۵۱ درجه فارنهایت)
  • آب‌بندی: اورینگ وایتون برای آب‌بندی فشار تفاضلی
  • برای اندازه‌های مختلف حسگر، مجموعه حسگرهای مجاورت 3300 XL با قطر ۸ میلی‌متر را بررسی کنید.

راهنمای نصب و سازگاری

• نیازمندی‌های هدف:
  • حداقل قطر هدف صاف: ۸.۹ میلی‌متر (۰.۳۵ اینچ)
  • حداقل پیشنهادی: قطر ۱۳ میلی‌متر (۰.۵ اینچ)
• مشخصات گشتاور:
  • بدنه حسگر (تا کانکتور): توصیه شده ۷.۵ نیوتن‌متر (۶۶ اینچ‌پوند)، حداکثر ۲۲.۶ نیوتن‌متر
  • کانکتور به کانکتور: توصیه شده ۱۱.۳ نیوتن‌متر (۱۰۰ اینچ‌پوند)، حداکثر ۳۳.۹ نیوتن‌متر
  • گشتاور نصب: محکم کردن با دست تا حداکثر ۰.۵۶ نیوتن‌متر (۵ اینچ‌پوند)
• گیرش رزوه: حداکثر ۰.۵۶۳ اینچ برای رزوه 3/8-24.
• این حسگر 3300 NSv به‌طور کامل با کابل‌های افزایشی استاندارد بنتلی نوادا و سیستم‌های حسگر مجاورت سازگار است.

پرسش‌های متداول (FAQ)

• آیا این حسگر با سیستم بنتلی نوادای فعلی من سازگار است؟
  • بله. مدل 330909-00-60-10-01-CN از نظر مکانیکی و الکتریکی با حسگرها و کابل‌های 3300 RAM قبلی سازگار است.
• ویژگی متمایز حسگر NSv چیست؟
  • مقاومت شیمیایی بالاتر و ویژگی‌های دید جانبی برتر نسبت به مدل‌های قدیمی‌تر ارائه می‌دهد.
• فاصله پیشنهادی برای نصب چقدر است؟
  • فاصله را روی ۱.۰ میلی‌متر (۴۰ میل) تنظیم کنید تا عملکرد بهینه در دامنه خطی حاصل شود.
