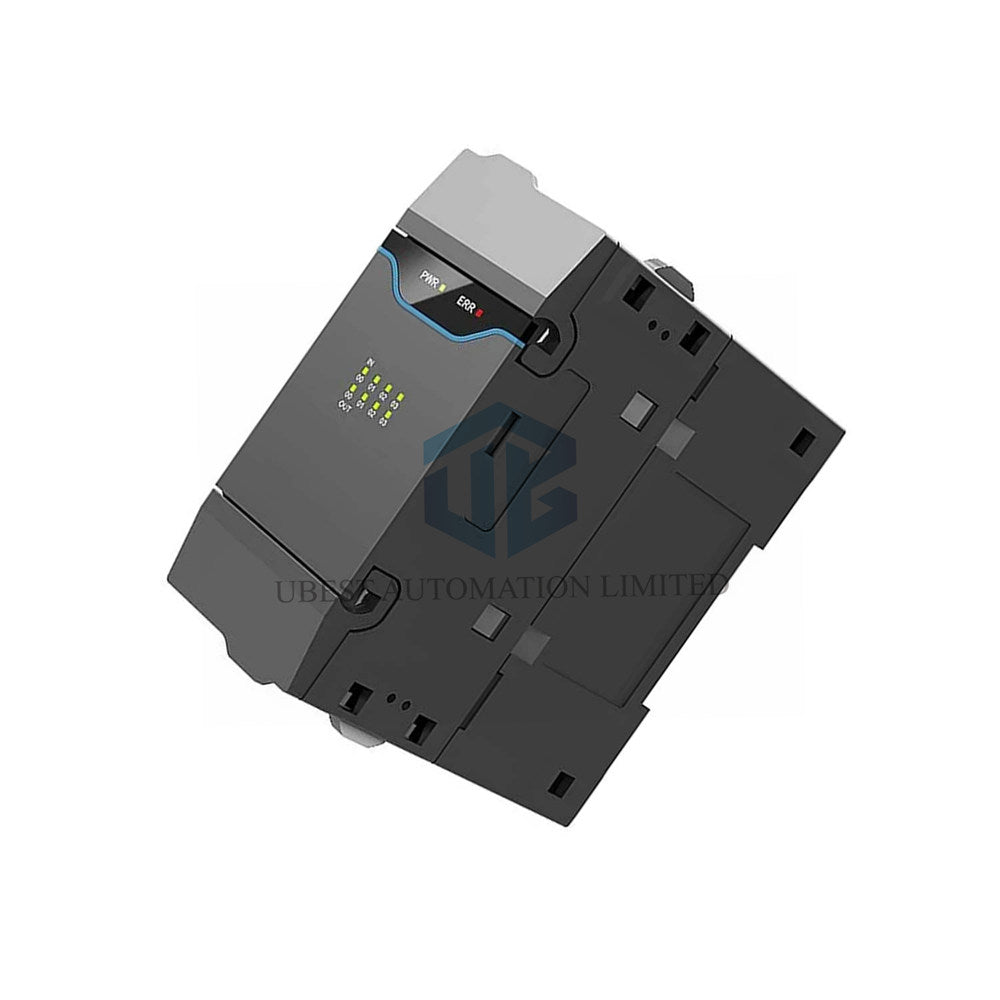

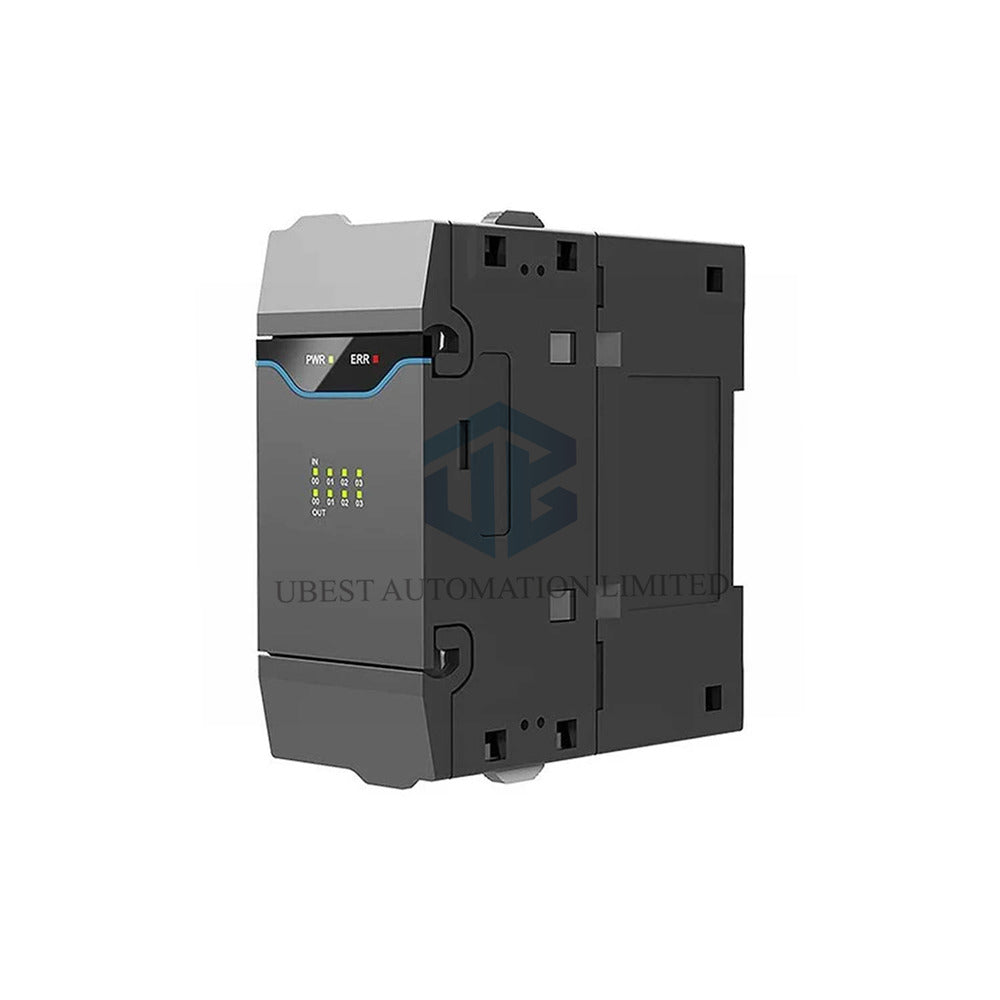

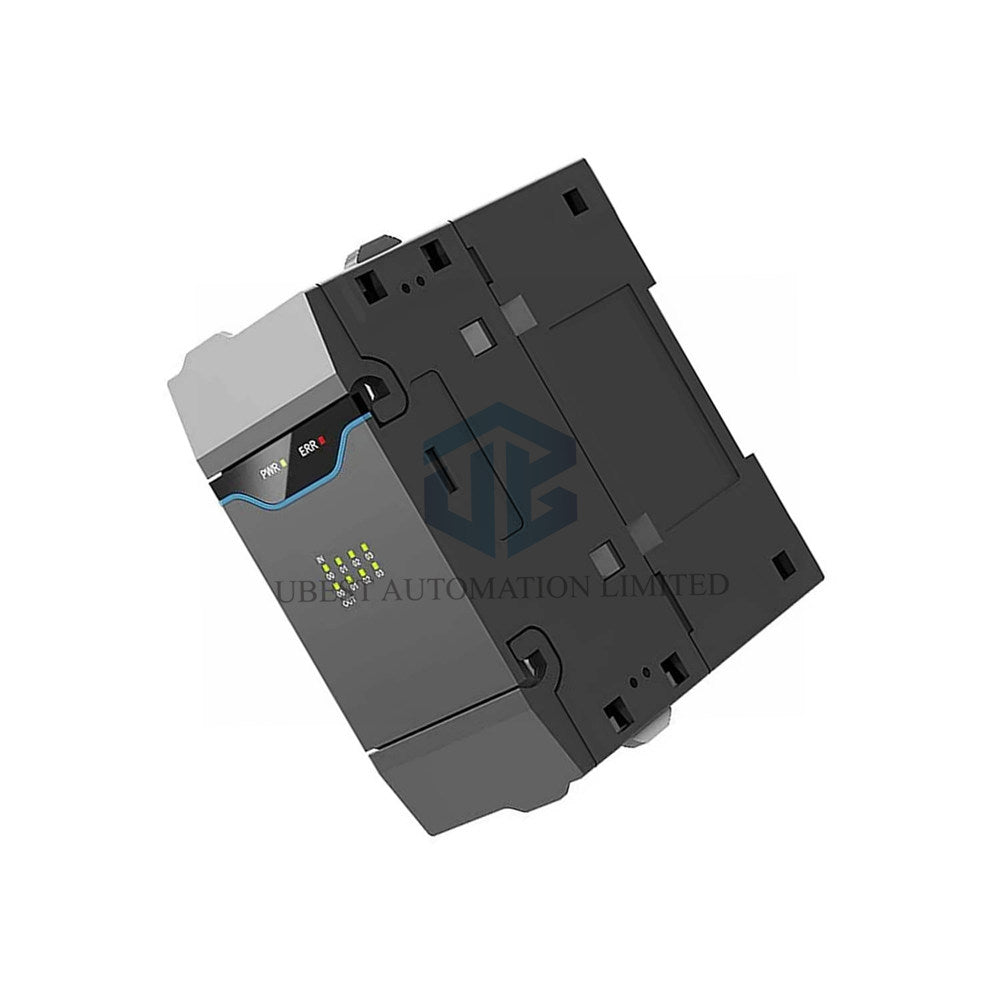

ماژول ورودی/خروجی ترکیبی F5-MD1616R – ۱۶ ورودی ۱۶ خروجی رله ۲۴ ولت DC

• مشخصات کلی

  • برند: فلکسم
  • سری: ماژول ورودی/خروجی دیجیتال FC5
  • مدل: F5-MD1616R
  • نقاط ورودی: ۱۶ ورودی دیجیتال (دو قطبی)
  • نقاط خروجی: ۱۶ خروجی رله
  • ولتاژ تغذیه: ۲۴ ولت DC برای منطق داخلی

• ویژگی‌های ورودی

  • نوع ورودی: منبع/مصرف (سازگار با دو قطبی)
  • ولتاژ نامی: ۲۴ ولت DC (دامنه ورودی ۰ تا ۲۸.۸ ولت DC)
  • جریان نامی: معمولاً ۷ میلی‌آمپر در ۲۴ ولت DC
  • حداکثر ولتاژ پیک: ۳۰ ولت (محدود به ۱ ساعت در روز)
  • ولتاژ حالت روشن: >۱۵ ولت (دامنه ۱۵ تا ۲۸.۸ ولت DC)
  • ولتاژ حالت خاموش: <۵ ولت (دامنه ۰ تا ۵ ولت)
  • جریان حالت روشن: >۲.۵ میلی‌آمپر
  • جریان حالت خاموش: <۱.۰ میلی‌آمپر
  • امپدانس ورودی: ۳.۳ کیلو اهم
  • ایزولاسیون: ایزولاسیون اپتوکوپلر برای هر کانال
  • سازگاری: کار با سنسورهای ۲ سیمه و ۳ سیمه
  • طول کابل: حداکثر ۱۰۰ متر با کابل شیلددار، ۵۰ متر بدون شیلد

• تنظیمات فیلتر ورودی

  • زمان فیلتر پیش‌فرض: ۱ میلی‌ثانیه
  • دامنه قابل انتخاب: بدون فیلتر تا ۱۰۰ میلی‌ثانیه
  • وضوح: ۱۶ سطح تقسیم شده مساوی
  • فیلترینگ انعطاف‌پذیر برای مقاومت در برابر نویز

• مشخصات خروجی رله

  • نوع خروجی: رله (کنتاکت‌های مکانیکی)
  • ولتاژ نامی: ۲۴ ولت DC یا ۲۴ ولت AC (بار مقاومتی)
  • دامنه ولتاژ: ۱۹.۲ تا ۲۸.۸ ولت DC
  • جریان نامی: ۲ آمپر برای هر نقطه (بار مقاومتی)
  • حداکثر توان سوئیچینگ: ۶۰ وات یا ۶۲.۵ ولت‌آمپر
  • حداقل بار: ۱۰ میلی‌آمپر برای اطمینان از تماس مرطوب
  • عمر مکانیکی: ۲۰ میلیون عملیات
  • عمر الکتریکی: ۱۰۰,۰۰۰ عملیات در بار نامی
  • ایزولاسیون: ۱۵۰۰ ولت AC بین سیم‌پیچ و کنتاکت‌ها

• سؤالات متداول

  • تفاوت ماژول F5-MD1616R با ماژول‌های خروجی ترانزیستوری چیست؟
    ماژول F5-MD1616R از خروجی‌های رله‌ای استفاده می‌کند که بارهای AC و DC تا ۲ آمپر را کنترل می‌کنند. این خروجی‌ها ایزولاسیون فراهم می‌کنند اما سرعت سوئیچینگ کمتری نسبت به ترانزیستورها دارند.
  • آیا می‌توانم این ماژول را با سنسورهای NPN و PNP استفاده کنم؟
    بله، ورودی‌ها دو قطبی هستند و هر دو نوع سنسور منبع (PNP) و مصرف (NPN) را می‌پذیرند. این ویژگی ماژول F5-MD1616R را بسیار منعطف می‌کند.
  • حداکثر فرکانس سوئیچینگ برای رله‌ها چقدر است؟
    برای رله‌های مکانیکی، توصیه می‌کنیم فرکانس کمتر از ۱ هرتز باشد تا عمر الکتریکی کامل حفظ شود. برای فرکانس‌های بالاتر، ماژول‌های خروجی ترانزیستوری را در نظر بگیرید.
  • آیا این ماژول با CPU فلکسم FC5 کار می‌کند؟
    بله، این ماژول مستقیماً از طریق باس توسعه به هر CPU فلکسم FC5 متصل می‌شود و سیستم به‌طور خودکار ماژول را شناسایی می‌کند.
  • آیا برای خروجی‌ها نیاز به فیوز خارجی دارم؟
    توصیه می‌کنیم برای هر گروه مشترک، فیوز یا مدارشکن خارجی نصب کنید تا در برابر اتصال کوتاه محافظت شود، زیرا رله‌ها حفاظت داخلی ندارند.
