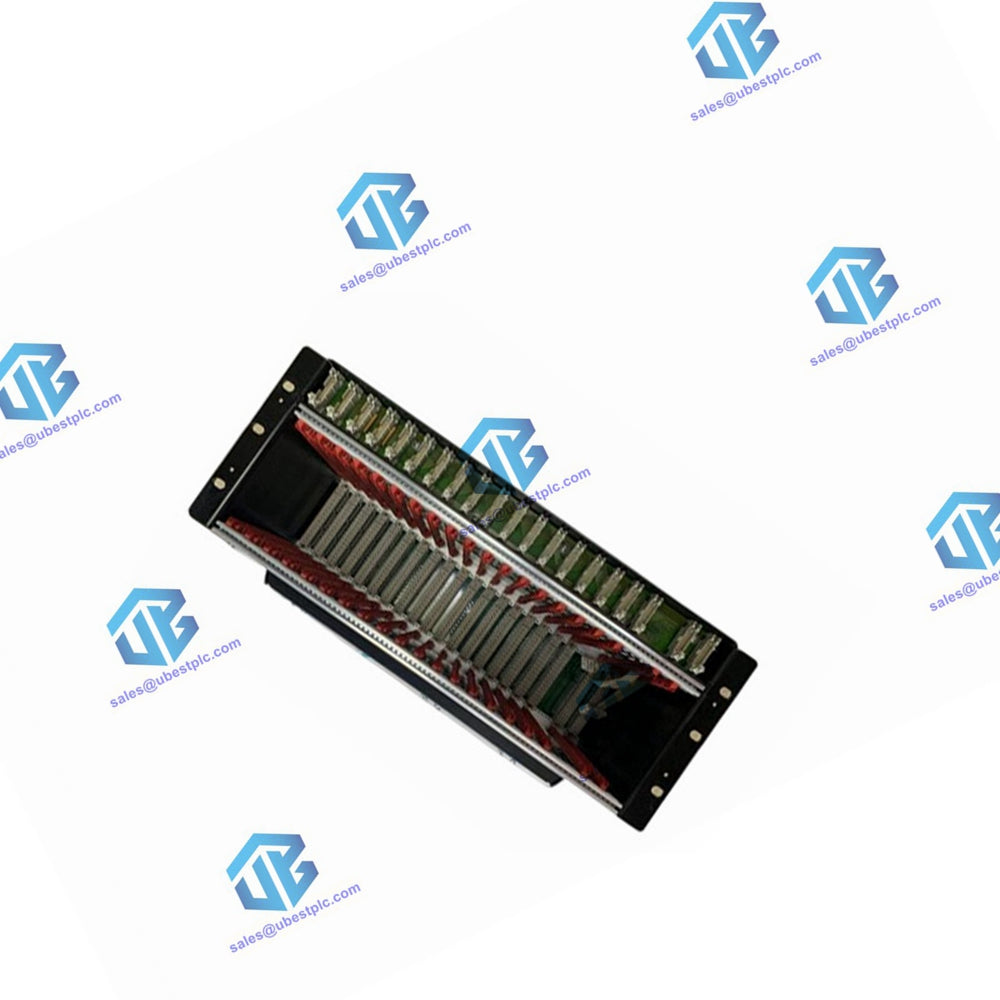

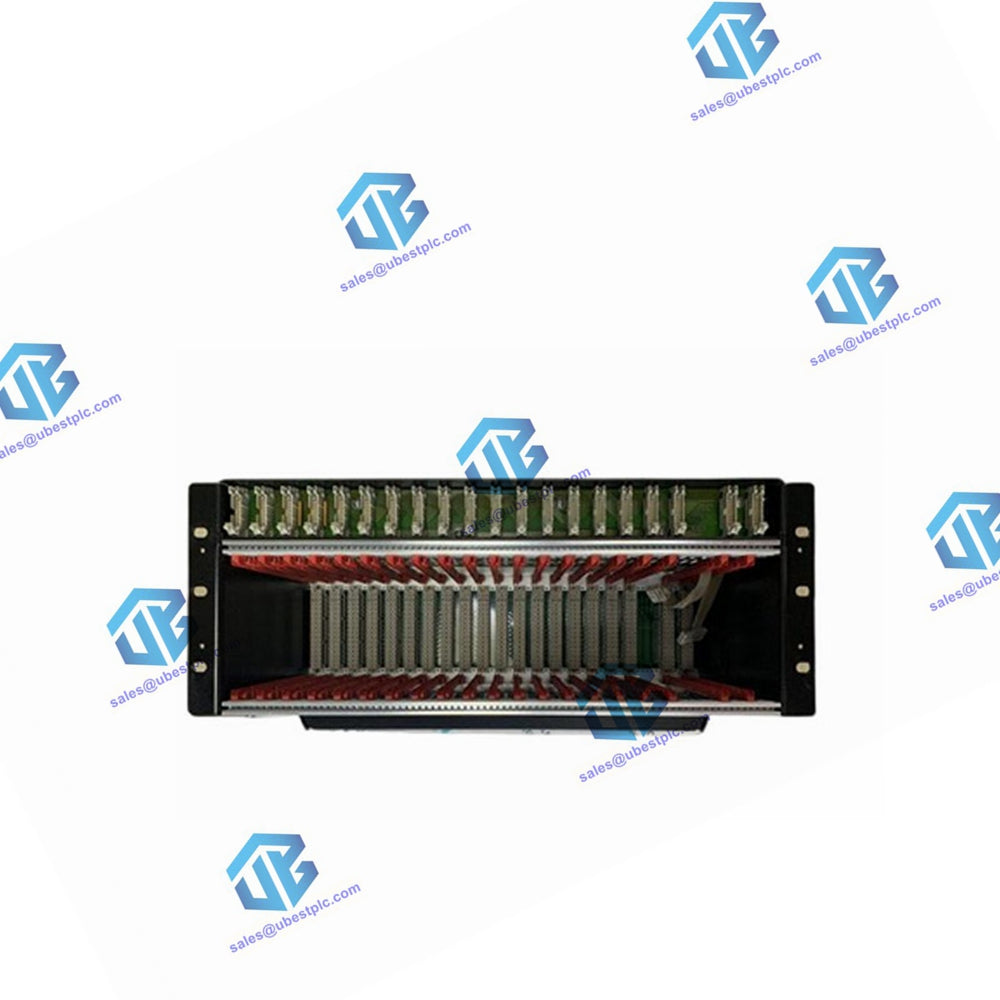

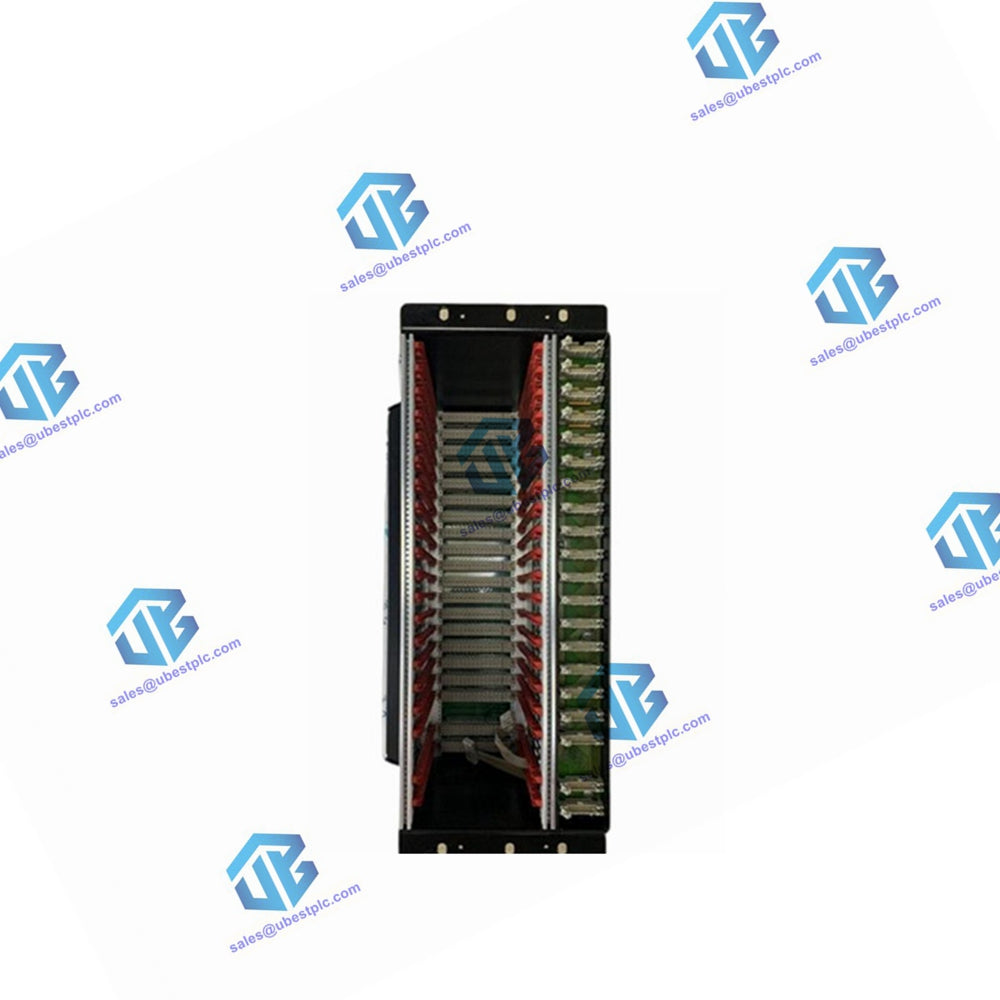

مروری بر شاسی ورودی/خروجی افزونه IOCHAS-0002R

شاسی IOCHAS-0002R به گونه‌ای طراحی شده است که تا ۹ جفت ماژول ورودی/خروجی افزونه را در خود جای دهد و راه‌حلی قوی برای تضمین دسترسی بالا و قابلیت اطمینان در سیستم‌های کنترل، به ویژه آن‌هایی که در محیط‌های حساس به ایمنی فعالیت می‌کنند، ارائه می‌دهد.

اجزاء:

• محفظه ورودی/خروجی: یک کیس مکانیکی ۱۹ اینچی با صفحات پوششی که برای نگهداری حداکثر ۱۸ ماژول ورودی/خروجی طراحی شده است.
• ماژول‌های IO-0002: این ماژول‌های افزاینده ورودی/خروجی در اسلات‌های ۲۰ و ۲۱ قرار دارند و به افزونگی و عملکرد سیستم کمک می‌کنند.
• پنل جلوی کور: در اسلات ۱۹ قرار گرفته و یک برد را می‌پوشاند و به استحکام ساختاری شاسی می‌افزاید.

پیکربندی اسلات‌ها:

• شاسی دارای ۲۱ اسلات است که هر کدام ۴TE عرض دارند و از سمت چپ شماره‌گذاری شده‌اند، از ۱ تا ۲۱.
• اسلات‌های ۱ تا ۱۸ به ماژول‌های ورودی/خروجی اختصاص یافته‌اند که به صورت جفت برای تسهیل افزونگی پیکربندی شده‌اند.
• اسلات ۱۹ یک برد را پشت پنل جلوی کور جای داده است که به عملکرد کلی شاسی کمک می‌کند.
• اسلات‌های ۲۰ و ۲۱ برای قرار دادن ماژول‌های افزاینده IO-0002 اختصاص یافته‌اند.

مشخصات فنی:

عمومی:

• شماره نوع: FC-IOCHAS-0002R
• تأییدیه‌ها: CE، UL، CSA، TUV، FM

مصرف برق:

• 5V-1: ۱۰۰ میلی‌آمپر (IO-0002 اسلات ۲۰)
• 5V-2: ۱۰۰ میلی‌آمپر (IO-0002 اسلات ۲۱)

ابعاد:

• ارتفاع:
  • ۱ + ۳ + ۱ HE برای اولین شاسی ورودی/خروجی
  • ۴ HE برای هر شاسی ورودی/خروجی بعدی
  • ۴۴.۵ + ۱۳۳.۴ + ۴۴.۵ میلی‌متر (۱.۷۵ + ۵.۲۵ + ۱.۷۵ اینچ)
• عرض: ۴۸۲.۶ میلی‌متر (۱۹ اینچ)
• عمق: ۲۸۰ میلی‌متر (۱۱ اینچ)

وزن:

• وزن: ۸.۷ کیلوگرم (۱۹.۲ پوند)
