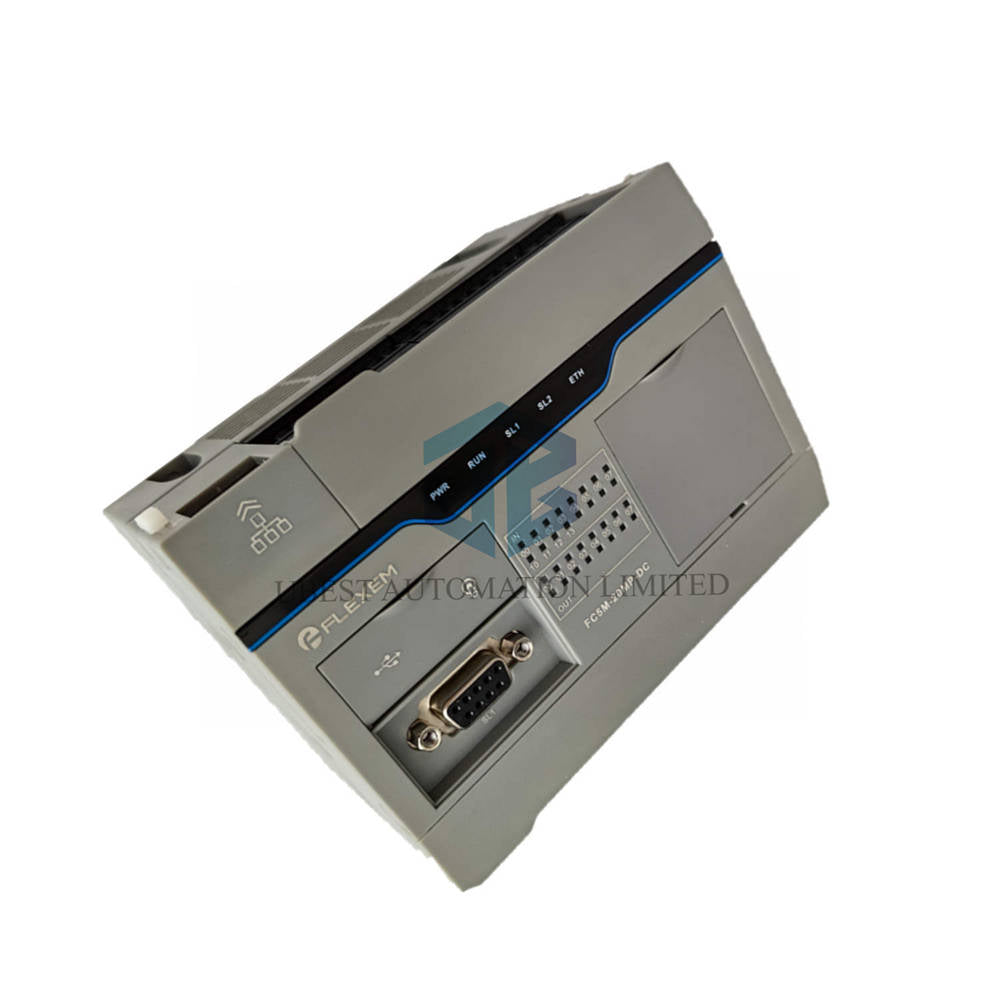

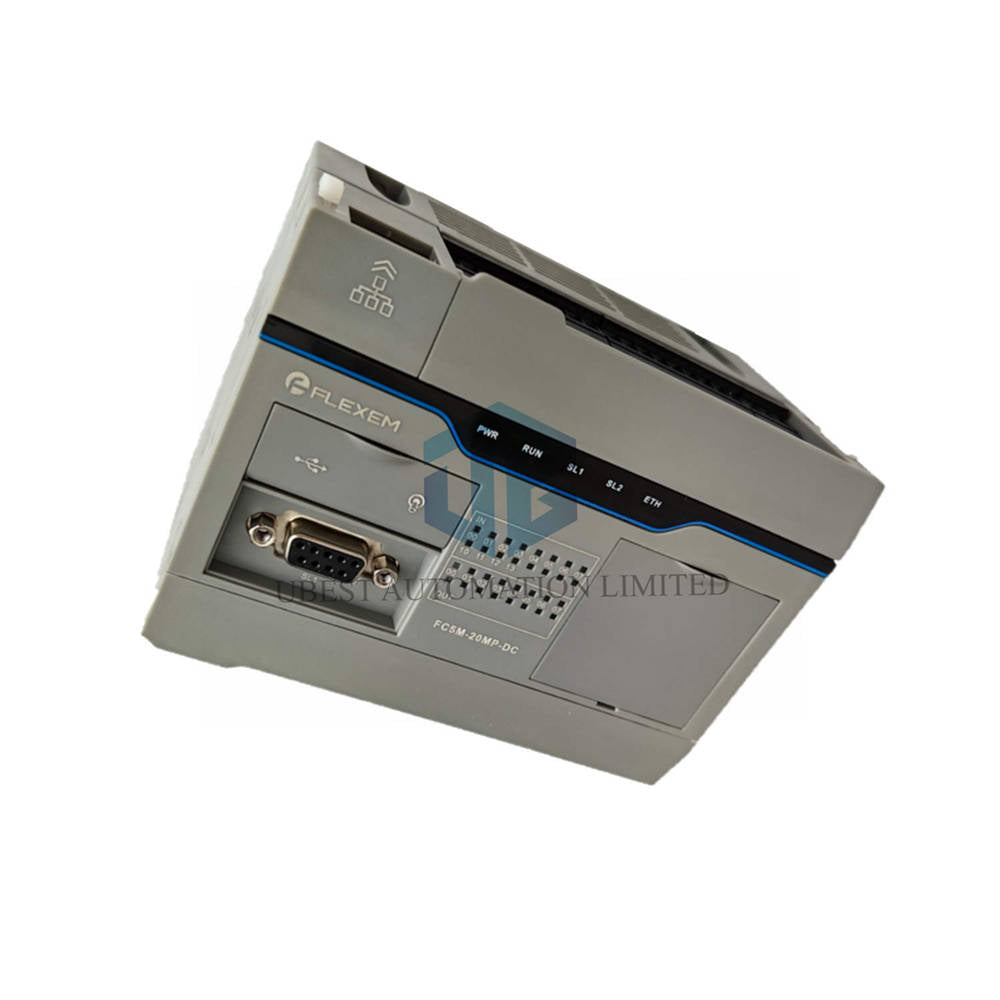

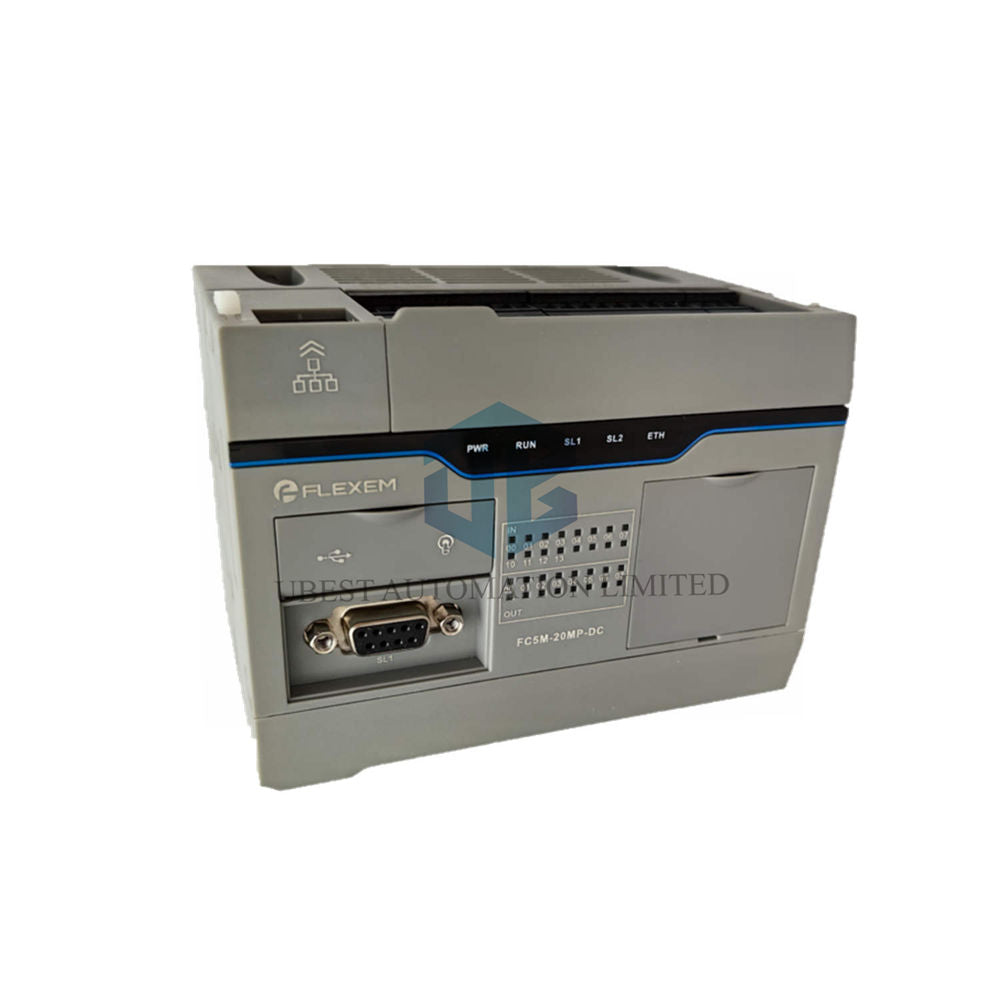

FC5-30MP-DC فِلکسم کامپکت PLC با اترنت

مشخصات تغذیه و ورودی دیجیتال

• تغذیه نامی: 24 ولت DC (دامنه 19.2 ولت تا 28.8 ولت).
• تعداد و نوع ورودی‌ها: 18 ورودی گسسته، سازگار با sink/source (source/sink).
• دامنه ولتاژ ورودی: 0 تا 28.8 ولت DC؛ آستانه حالت 1 >15 ولت، آستانه حالت 0 <5 ولت.
• جریان ورودی: معمولاً 7 میلی‌آمپر در 24 ولت؛ حالت 1 نیازمند >2.5 میلی‌آمپر.
• امپدانس ورودی: 3.3 کیلو اهم.
• پیکربندی فیلتر: پیش‌فرض 1 میلی‌ثانیه، با 16 سطح قابل انتخاب از بدون فیلتر تا 100 میلی‌ثانیه.
• سازگاری با سنسور: کار با سنسورهای 2 سیمه یا 3 سیمه.
• ایزولاسیون: ایزولاسیون اپتوکوپلر برای اطمینان از صحت سیگنال.
• طول کابل: حداکثر 100 متر کابل شیلددار یا 50 متر کابل بدون شیلد.
• سیم‌کشی: بلوک ترمینال قابل جدا شدن برای نصب آسان.

جزئیات خروجی ترانزیستوری (PNP)

• نوع و تعداد خروجی: 12 خروجی ترانزیستور PNP.
• ولتاژ خروجی: 5 تا 30 ولت DC (نامی 24 ولت DC).
• جریان خروجی: 2 آمپر به ازای هر نقطه؛ حداکثر 4 آمپر به ازای هر گروه مشترک.
• سرعت سوئیچینگ: زمان روشن شدن ≤34 میکروثانیه؛ زمان خاموش شدن ≤250 میکروثانیه.
• حداکثر فرکانس خروجی: 1 کیلوهرتز (بار مقاومتی).
• حفاظت در برابر اتصال کوتاه: بله، با بازیابی خودکار هر 10 میلی‌ثانیه.
• افت ولتاژ: ≤1 ولت DC در جریان نامی.
• جریان نشتی: <5 میکروآمپر در حالت خاموش.
• ولتاژ کلمپینگ: ≤39 ولت DC ±1 ولت برای سرکوب بار القایی.
• ایزولاسیون: 500 ولت AC بین خروجی و منطق داخلی.
• سیم‌کشی: بلوک ترمینال قابل جدا شدن؛ کابل بدون شیلد تا 50 متر.

ویژگی‌های محیطی و مکانیکی

• دمای کاری: -10 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد.
• دمای نگهداری: -20 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد.
• رطوبت: 55٪ تا 95٪ رطوبت نسبی (بدون تراکم).
• کلاس حفاظتی: IP20؛ درجه آلودگی 2 (IEC60664).
• پوشش محافظ: محافظت استاندارد با فیلم خشک ≥20 میکرومتر؛ تقویت شده ≥40 میکرومتر.
• ارتفاع: عملکرد تا 3000 متر؛ حمل و نقل تا 6000 متر.
• مقاومت در برابر لرزش: دامنه 7 میلی‌متر در 5–13.2 هرتز؛ شتاب 2G در 13–100 هرتز (20 سیکل/محور).

سؤالات متداول

• س: آیا FC5-30MP-DC می‌تواند هر دو سنسور NPN و PNP را پشتیبانی کند؟ ج: بله، 18 ورودی به صورت sink/source قابل تنظیم هستند و هر دو سنسور NPN (سینک) و PNP (سورس) را پشتیبانی می‌کنند.
• س: حداکثر بار هر خروجی چقدر است؟ ج: هر خروجی PNP می‌تواند بار مقاومتی تا 2 آمپر را راه‌اندازی کند. با این حال، جریان کل هر گروه مشترک نباید از 4 آمپر تجاوز کند.
• س: آیا این مدل شامل ارتباط اترنت است؟ ج: بله، FC5-30MP-DC دارای پورت اترنت داخلی است که از EtherNet/IP و ارتباطات استاندارد TCP/IP پشتیبانی می‌کند.
• س: مدت زمان گارانتی چقدر است؟ ج: شرکت Ubest Automation گارانتی استاندارد 12 ماهه در برابر نقص‌های ساخت ارائه می‌دهد.
