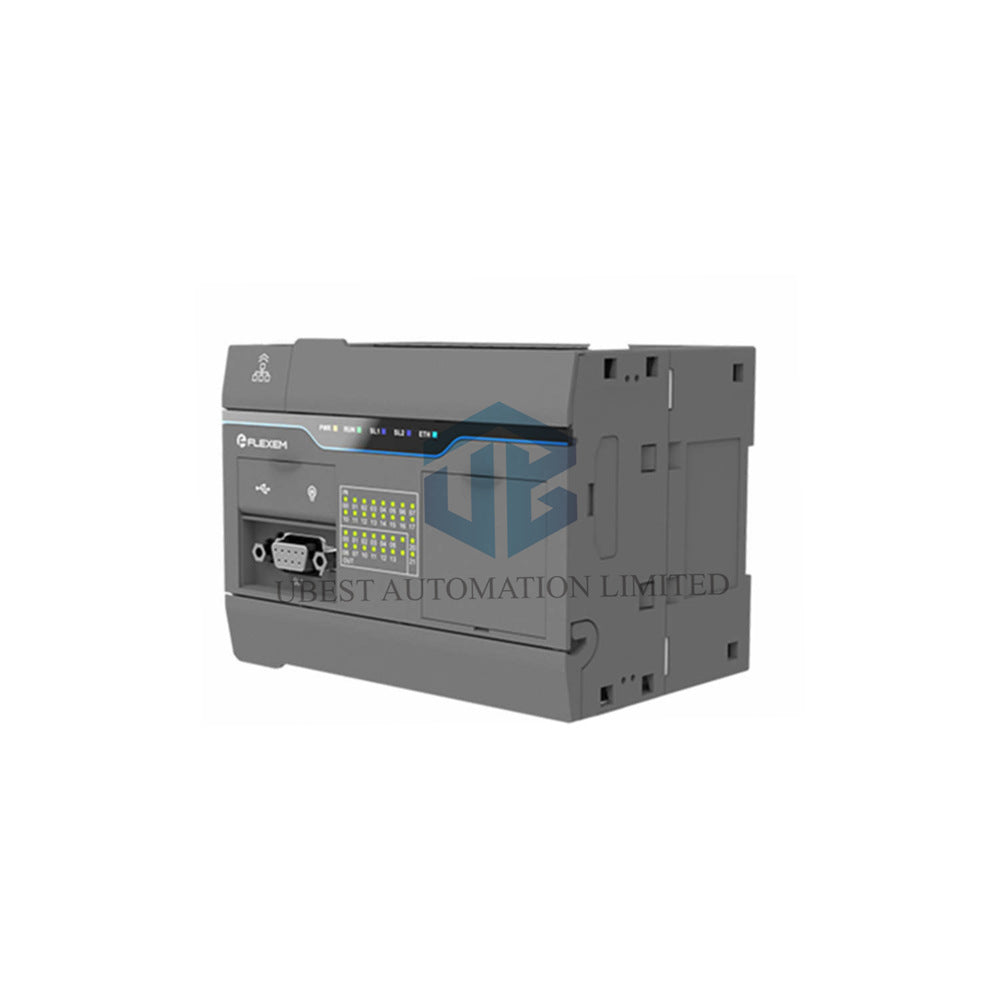

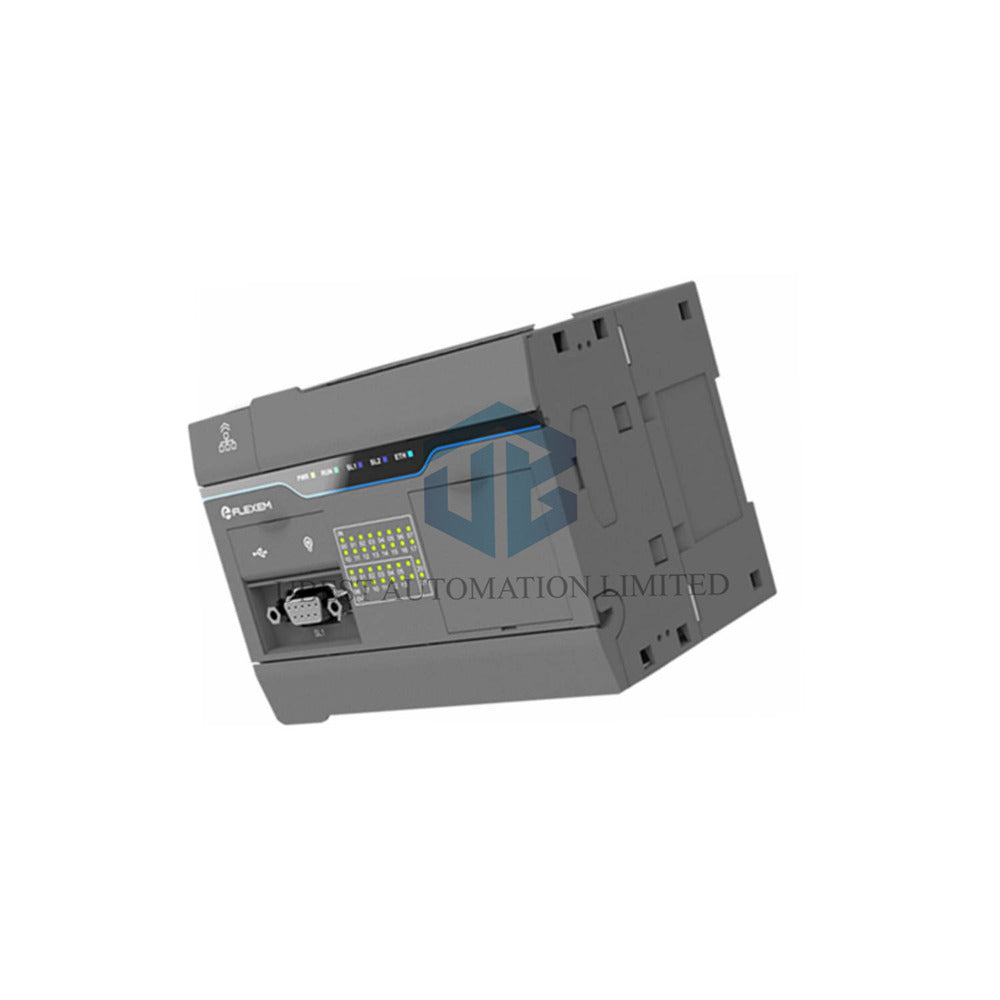

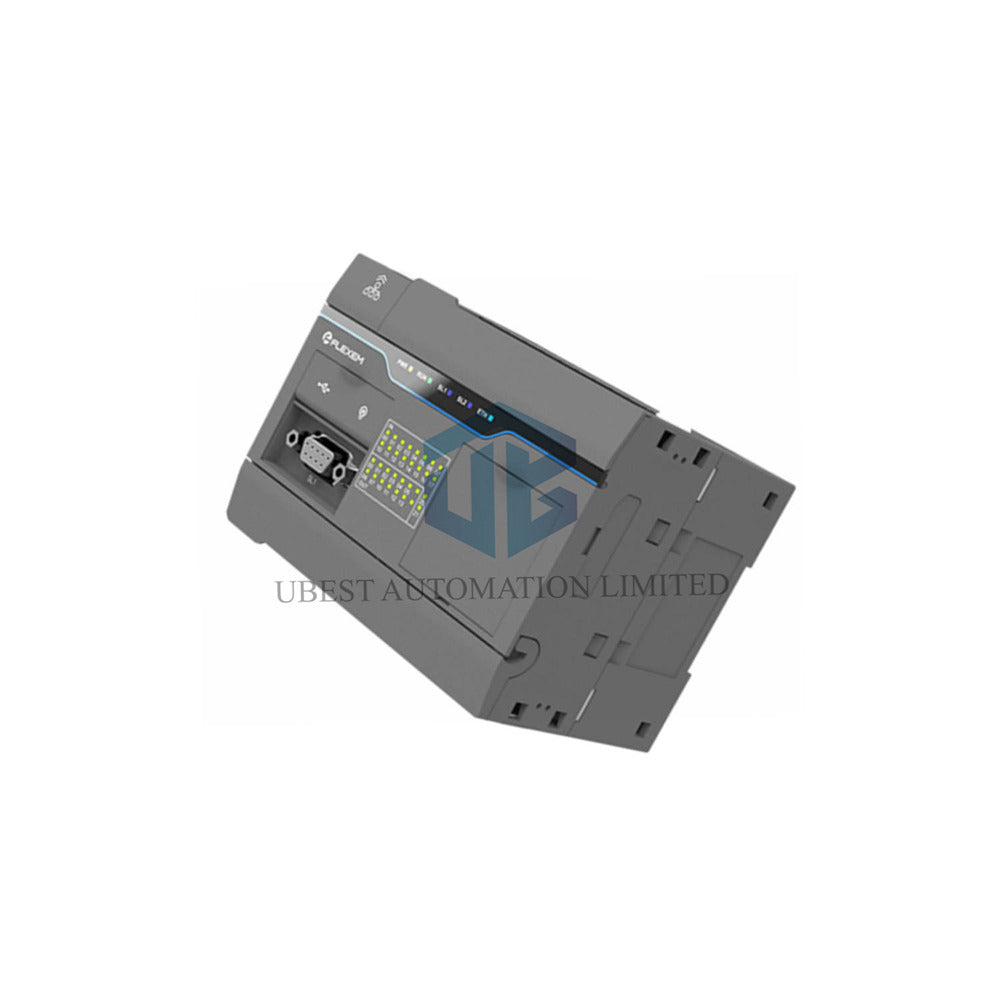

FC5M-30MN-AC فِلکسِم پیالسی ۲۲۰ ولت AC با ۳۰ ورودی/خروجی ترانزیستور NPN
Manufacturer:
Flexem
Product No.:
FC5M-30MN-AC
Condition:
In Stock
Product Type:
کنترلکننده برنامهپذیر
Product Origin:
CN
Weight:
660g
Shipping port:
Xiamen
Warranty:
12 months
یو بست – تامینکننده معتبر قطعات اتوماسیون جهانی
ما مجموعه گستردهای از قطعات یدکی اتوماسیون صنعتی موجود در انبار را ارائه میدهیم. تمام محصولات با گارانتی ۱۲ ماهه و بازپرداخت ۳۰ روزه برای مشکلات کیفیت همراه هستند.
FC5M-30MN-AC فِلکسم PLC با ۳۰ ورودی/خروجی، تغذیه AC و خروجیهای NPN
ویژگیهای تغذیه و ورودی دیجیتال
- ولتاژ تغذیه نامی: AC 220 ولت (ورودی مستقیم AC، بدون نیاز به مبدل DC خارجی).
- تعداد ورودیها: مجموع ۱۸ ورودی گسسته، شامل ۷ کانال سریع با قابلیت شمارنده سرعت بالا (HSC).
- نوع و دامنه ورودی: قابل تنظیم به صورت Sink/Source (NPN/PNP)، دامنه ۰ تا ۲۸.۸ ولت DC.
- جریان و امپدانس ورودی: معمولاً ۷ میلیآمپر در ۲۴ ولت؛ امپدانس ۳.۳ کیلو اهم (استاندارد) / ۲.۸ کیلو اهم برای HSC.
- آستانههای ولتاژ: وضعیت ۱ >۱۵ ولت، وضعیت ۰ <۵ ولت؛ آستانه جریان >۲.۵ میلیآمپر (وضعیت ۱).
- زمان فیلتر (ورودیهای استاندارد): پیشفرض ۱ میلیثانیه، با ۱۶ سطح قابل انتخاب تا ۱۰۰ میلیثانیه.
-
مشخصات شمارنده سرعت بالا (HSC):
- حداکثر فرکانس: ۲۰۰ کیلوهرتز (فاز تکی/پالس-جهت)، ۱۰۰ کیلوهرتز (فاز A/B).
- حالتها: فاز A/B، پالس/جهت، شمارش فاز تکی/دوگانه.
- کابل: شیلددار، حداکثر طول ۵ متر.
- سازگاری با سنسورها: کار با سنسورهای ۲ سیمه یا ۳ سیمه.
- سیمکشی: بلوک ترمینال قابل جدا شدن برای ورودیهای استاندارد؛ ترمینالهای پیچی برای HSC.
مشخصات خروجی ترانزیستوری (NPN)
- نوع و تعداد خروجیها: ۱۲ خروجی کلکتور باز NPN، شامل ۶ کانال سرعت بالا (PTO).
- دامنه ولتاژ خروجی: ۵ تا ۳۰ ولت DC (نامی ۲۴ ولت DC).
- جریان خروجی (استاندارد): ۲ آمپر به ازای هر نقطه؛ حداکثر ۴ آمپر برای گروه مشترک.
- زمانهای سوئیچینگ (استاندارد): روشن شدن ≤۳۴ میکروثانیه؛ خاموش شدن ≤۲۵۰ میکروثانیه.
- حداکثر فرکانس خروجی (استاندارد): ۱ کیلوهرتز (بار مقاومتی).
- حفاظت در برابر اتصال کوتاه: بله، با بازیابی خودکار هر ۱۰ میلیثانیه.
-
جزئیات خروجی PTO / سرعت بالا:
- حداکثر فرکانس PTO: ۲۰۰ کیلوهرتز (NPN).
- حداکثر فرکانس PWM: ۵۰ کیلوهرتز؛ چرخه وظیفه ۰٪ تا ۱۰۰٪ با دقت کمتر از ۰.۵٪.
- جریان خروجی (حالت سرعت بالا): ۰.۱ آمپر؛ حالت استاندارد تا ۰.۵ آمپر.
- ولتاژ نشتی: کمتر از ۱.۵ ولت در بار ۰.۱ آمپر.
- کابل: شیلددار، حداکثر ۵ متر برای PTO.
- ویژگیهای حفاظتی: ولتاژ کلمپ ≤۳۹ ولت DC ±۱ ولت برای بارهای القایی؛ ایزولاسیون ۵۰۰ ولت AC.
اطلاعات محیطی و مکانیکی
- دمای کاری: منفی ۱۰ درجه تا ۶۰ درجه سانتیگراد.
- دمای نگهداری: منفی ۲۰ درجه تا ۷۰ درجه سانتیگراد.
- رطوبت: ۵۵٪ تا ۹۵٪ رطوبت نسبی (بدون تراکم).
- کلاس حفاظتی: IP20؛ درجه آلودگی ۲ (IEC60664).
- پوشش محافظ: فیلم خشک استاندارد ≥۲۰ میکرومتر؛ تقویت شده ≥۴۰ میکرومتر.
- ارتفاع: عملکرد تا ۳۰۰۰ متر؛ حمل و نقل تا ۶۰۰۰ متر.
- لرزش و شوک: لرزش ۲G در فرکانس ۵ تا ۱۰۰ هرتز؛ شوک نیمموج ۱۵G (۱۱ میلیثانیه).
سؤالات متداول
- س: مزیت اصلی FC5M-30MN-AC نسبت به مدلهای تغذیه DC چیست؟ ج: این مدل مستقیماً با برق AC 220 ولت کار میکند و طراحی تابلو را با حذف نیاز به منبع تغذیه ۲۴ ولت DC خارجی برای PLC سادهتر میکند.
- س: آیا میتوانم همزمان از خروجیهای استاندارد و سرعت بالا استفاده کنم؟ ج: بله. دستگاه ۶ خروجی NPN استاندارد و ۶ خروجی سرعت بالا (PTO/PWM) دارد که میتوانید بر اساس نیازهای کاربردی خود به طور مستقل تنظیم کنید.
- س: چه نوع سنسورهایی میتوانند به ورودیها متصل شوند؟ ج: ۱۸ ورودی قابل تنظیم به صورت sink/source هستند و از سنسورهای NPN (سینک) و PNP (سورس) پشتیبانی میکنند، شامل سنسورهای ۲ سیمه و ۳ سیمه.
- س: آیا این مدل دارای پورت اترنت است؟ ج: مدل FC5M-30MN-AC معمولاً دارای ارتباط سریال است. برای نسخههای اترنت، لطفاً سری Flexem FC5 با پسوند اترنت را بررسی کنید.
