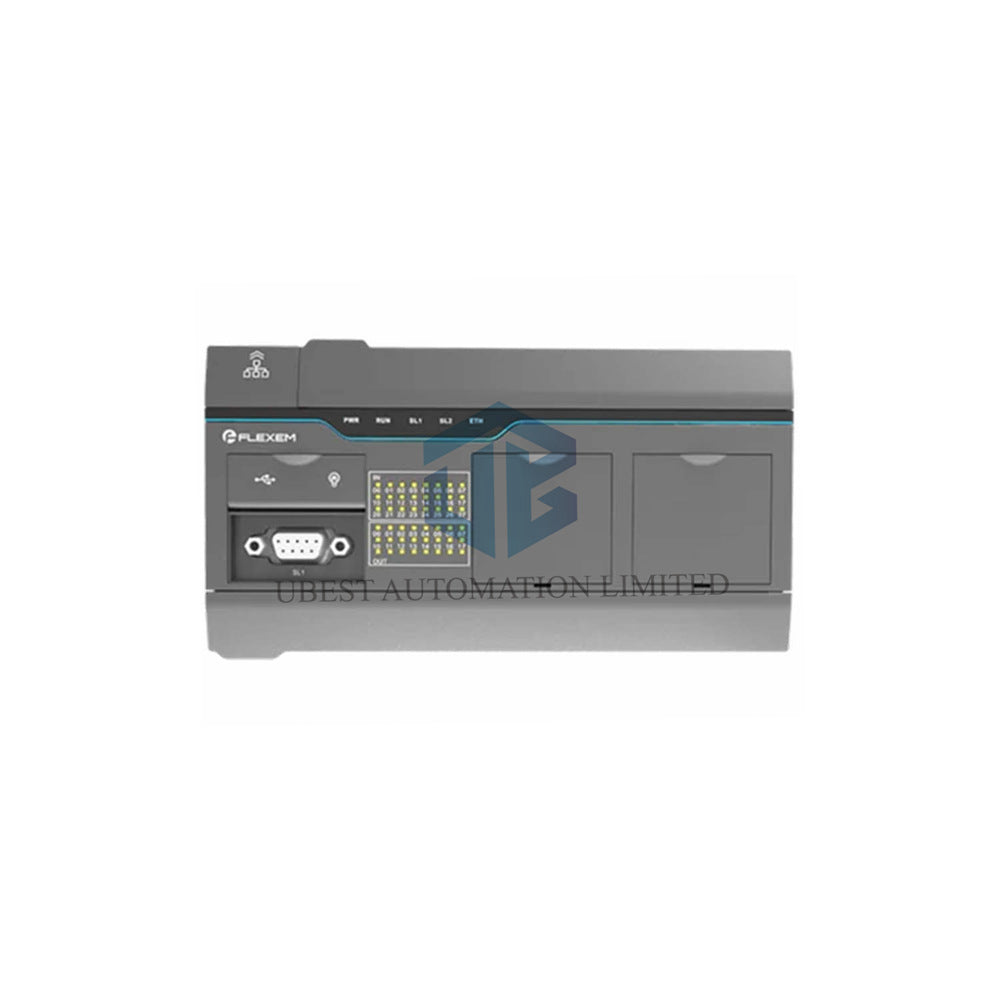

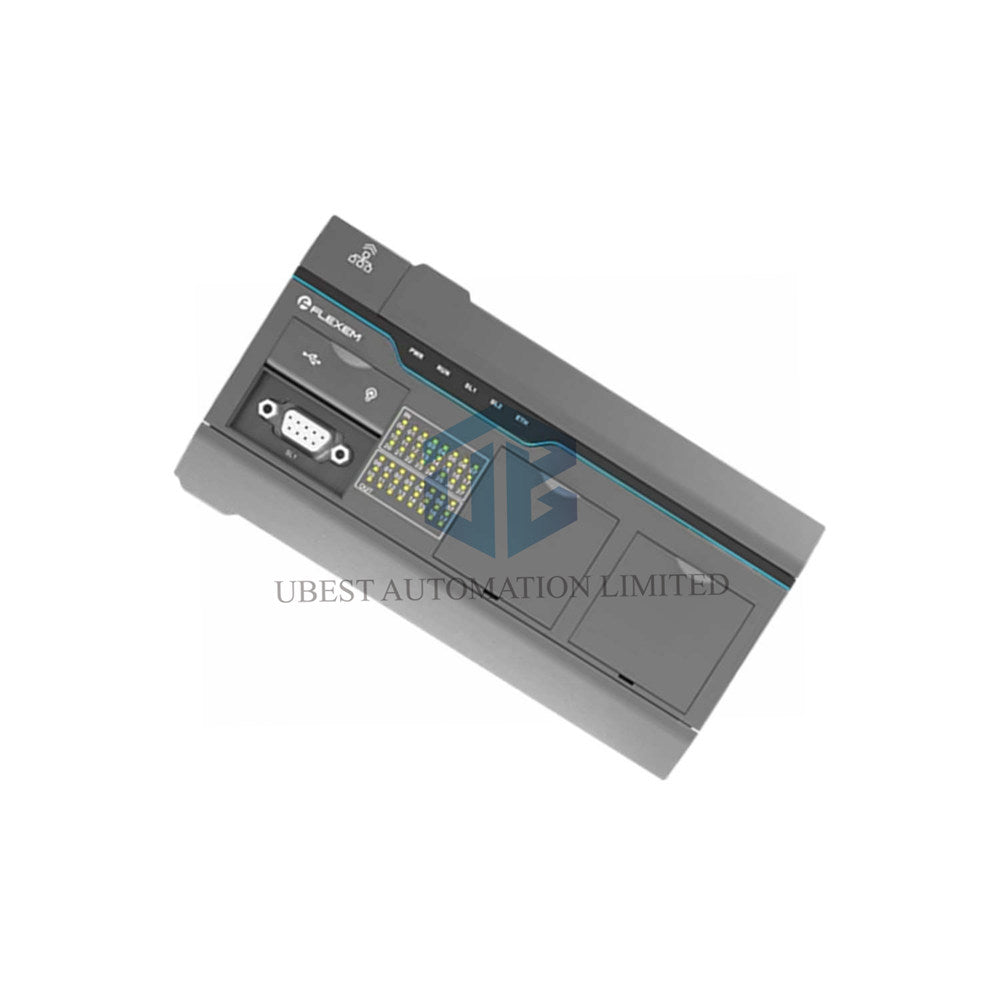

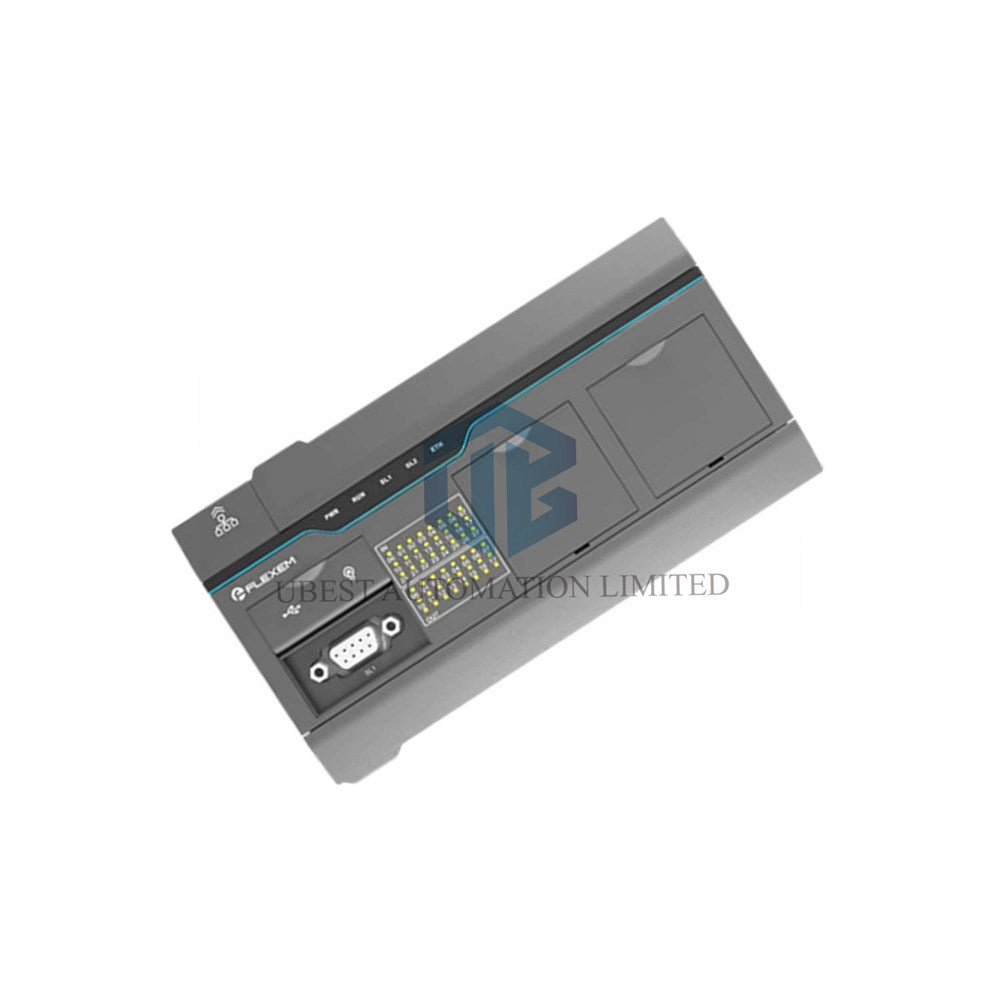

PLC مدل FC5M-40MN-AC فلکسم ۴۰ ورودی/خروجی با تغذیه AC و خروجی‌های NPN

ویژگی‌های تغذیه و ورودی دیجیتال

• ولتاژ تغذیه نامی: ۲۲۰ ولت متناوب (ورودی مستقیم AC، بدون نیاز به مبدل DC خارجی).
• تعداد ورودی‌ها: مجموعاً ۲۴ ورودی مجزا، شامل ۷ کانال شمارنده سرعت بالا (HSC).
• نوع و دامنه ورودی: قابل تنظیم به صورت Sink/Source (NPN/PNP)، دامنه ۰–۲۸.۸ ولت مستقیم.
• جریان ورودی استاندارد: معمولی ۷ میلی‌آمپر در ۲۴ ولت؛ امپدانس ۳.۳ کیلو اهم.
• آستانه‌های ولتاژ (استاندارد): حالت ۱ >۱۵ ولت، حالت ۰ <۵ ولت؛ آستانه‌های جریان >۲.۵ میلی‌آمپر (حالت ۱).
• زمان فیلتر: پیش‌فرض ۱ میلی‌ثانیه، با ۱۶ سطح قابل انتخاب تا ۱۰۰ میلی‌ثانیه.
• سازگاری با سنسور: کار با سنسورهای دو سیمه یا سه سیمه.
• سیم‌کشی: بلوک ترمینال قابل جدا شدن برای همه ورودی‌های استاندارد.

جزئیات ورودی شمارنده سرعت بالا (HSC)

• ولتاژ نامی و دامنه: ۲۴ ولت مستقیم (۱۹.۲ ولت تا ۲۸.۸ ولت).
• جریان ورودی (HSC): معمولی ۰.۱ آمپر؛ امپدانس ۲.۸ کیلو اهم.
• آستانه‌ها (HSC): حالت ۱ >۱۵ ولت (>۵ میلی‌آمپر)؛ حالت ۰ <۵ ولت (<۱.۵ میلی‌آمپر).
• بیشینه فرکانس‌ها:
  • فاز A/B: ۱۰۰ کیلوهرتز.
  • پالس/جهت: ۲۰۰ کیلوهرتز.
  • تک‌فاز: ۲۰۰ کیلوهرتز.
• حالت‌های پشتیبانی شده: شمارش فاز A/B، پالس/جهت، شمارش تک‌فاز/دو فاز.
• نیازمندی‌های کابل: شیلددار، حداکثر طول ۵ متر؛ شامل سیم‌های تغذیه DC.
• نوع ترمینال: ترمینال‌های پیچ‌خور قابل جدا شدن برای اتصالات HSC.

مشخصات خروجی ترانزیستور NPN

• نوع و تعداد خروجی: ۱۶ خروجی NPN با کلکتور باز، شامل ۶ کانال شمارنده سرعت بالا (PTO).
• دامنه ولتاژ خروجی: ۵–۳۰ ولت مستقیم (مقدار نامی ۲۴ ولت مستقیم).
• جریان خروجی (استاندارد): ۲ آمپر به ازای هر نقطه؛ حداکثر ۴ آمپر به ازای هر گروه مشترک.
• زمان‌های سوئیچینگ (استاندارد): روشن شدن ≤۳۴ میکروثانیه؛ خاموش شدن ≤۲۵۰ میکروثانیه.
• حداکثر فرکانس (استاندارد): ۱ کیلوهرتز (بار مقاومتی).
• حفاظت در برابر اتصال کوتاه: بله، با بازیابی خودکار هر ۱۰ میلی‌ثانیه.
• ولتاژ کلمپینگ: ≤۳۹ ولت مستقیم ±۱ ولت برای سرکوب بار القایی.
• ایزولاسیون: ۵۰۰ ولت متناوب بین خروجی و منطق داخلی.
• سیم‌کشی خروجی استاندارد: کابل بدون شیلد تا ۵۰ متر؛ بلوک ترمینال قابل جدا شدن.

جزئیات خروجی سرعت بالای PTO / PWM

• نوع خروجی و حفاظت: NPN با حفاظت در برابر قطبیت معکوس در تغذیه PTO.
• جریان خروجی (PTO/PWM): ۰.۱ آمپر در حالت سرعت بالا؛ تا ۰.۵ آمپر به عنوان خروجی استاندارد.
• ولتاژ نشتی: کمتر از ۱.۵ ولت در بار ۰.۱ آمپر.
• حداقل امپدانس بار: ۸۰ اهم.
• بیشینه فرکانس‌ها:
  • خروجی PTO: ۲۰۰ کیلوهرتز (NPN).
  • خروجی PWM: ۵۰ کیلوهرتز.
• ویژگی‌های PWM: چرخه وظیفه ۰٪–۱۰۰٪ با دقت کمتر از ۰.۵٪.
• حالت عملکرد: خروجی پالس + جهت.
• نیازمندی‌های کابل (PTO): شیلددار، حداکثر ۵ متر؛ شامل سیم‌های تغذیه DC؛ ترمینال‌های پیچ‌خور جداشدنی.

ویژگی‌های محیطی و مکانیکی

• دمای کاری: -۱۰ درجه سانتی‌گراد تا ۶۰ درجه سانتی‌گراد.
• دمای نگهداری: -۲۰ درجه سانتی‌گراد تا ۷۰ درجه سانتی‌گراد.
• رطوبت نسبی: ۵۵٪ تا ۹۵٪ RH (بدون تراکم).
• کلاس حفاظتی: IP20؛ درجه آلودگی ۲ (IEC60664).
• پوشش محافظ: فیلم خشک استاندارد ≥۲۰ میکرون؛ تقویت‌شده ≥۴۰ میکرون.
• ارتفاع: عملکرد تا ۳۰۰۰ متر؛ حمل و نقل تا ۶۰۰۰ متر.
• لرزش و شوک: لرزش ۲G در فرکانس ۵–۱۰۰ هرتز؛ شوک نیم‌موج ۱۵G (۱۱ میلی‌ثانیه).

سؤالات متداول

• س: مزیت اصلی FC5M-40MN-AC نسبت به مدل‌های تغذیه‌شده با DC چیست؟ ج: این دستگاه مستقیماً با برق AC 220 ولت کار می‌کند و نیاز به منبع تغذیه ۲۴ ولت DC خارجی برای PLC را حذف کرده و سیم‌کشی پنل را ساده می‌کند.
• س: چند ورودی و خروجی سرعت بالا دارد؟ ج: FC5M-40MN-AC شامل ۷ ورودی HSC و ۶ خروجی PTO/PWM است که برای کنترل حرکت و شمارش با سرعت بالا ایده‌آل است.
• س: آیا می‌توانم همزمان از خروجی‌های استاندارد و سرعت بالا استفاده کنم؟ ج: بله. دستگاه ۱۰ خروجی استاندارد NPN و ۶ خروجی اختصاصی سرعت بالا دارد که می‌توانید بر اساس نیاز کاربردی به صورت مستقل تنظیم کنید.
• س: چه نوع حسگرهایی با ورودی‌ها سازگارند؟ ج: ۲۴ ورودی به صورت sink/source قابل تنظیم هستند و از حسگرهای NPN (سینک) و PNP (سورس) پشتیبانی می‌کنند، شامل انواع دو سیمه و سه سیمه.
