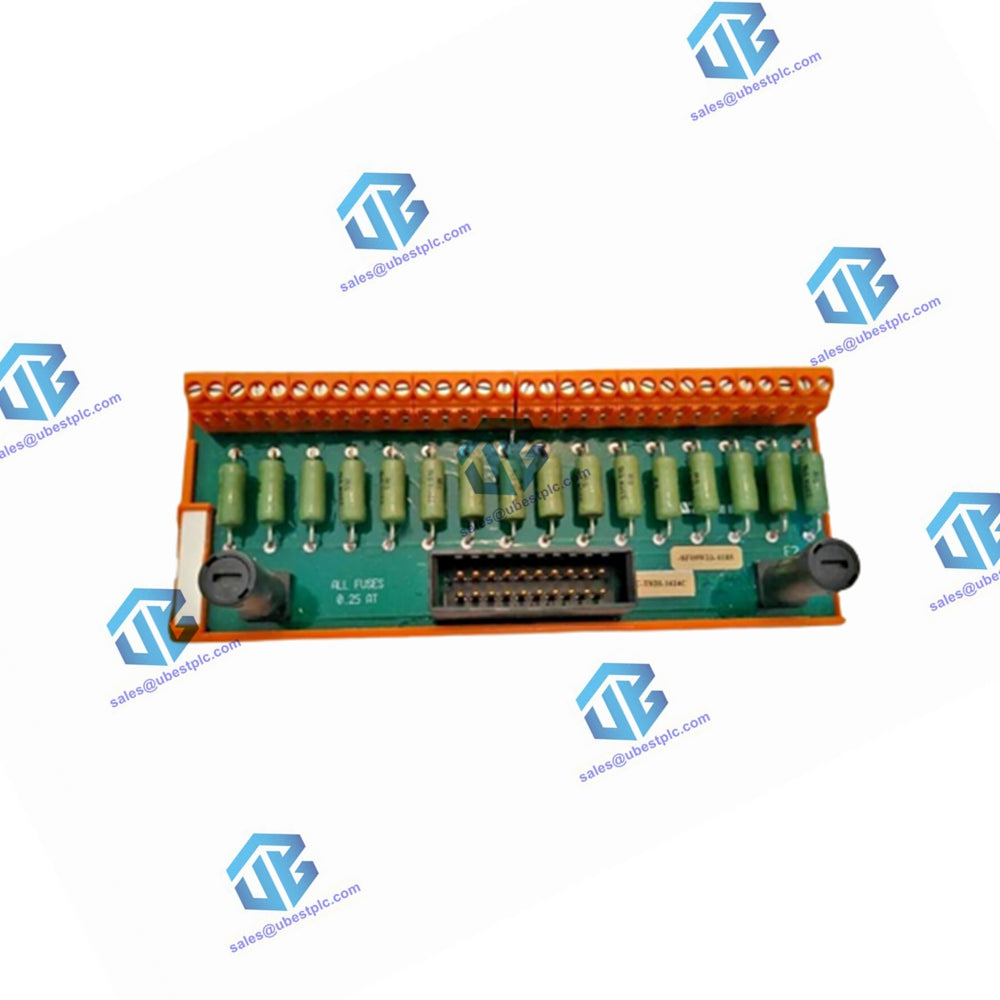

ورودی دیجیتال محدود به جریان ایمن TSDI-1624C (24 ولت DC، 16 کانال)

ماژول TSDI-1624C یک مجموعه انتهای میدانی (FTA) است که برای واسط بین کابل اتصال سیستم (SICC-0001/Lx) و سیم‌کشی میدانی خارجی با استفاده از ترمینال‌های پیچی طراحی شده است. این ماژول برای سیگنال‌های ورودی دیجیتال از مکان‌های خطرناک کلاس I، بخش 2 ایده‌آل است.

ویژگی‌های کلیدی:

• پیکربندی کانال: 16 کانال تقسیم شده به دو گروه 8 تایی، هر کدام توسط فیوز 250 میلی‌آمپر در خط مشترک + محافظت می‌شوند.
• پشتیبانی افزونه: اتصال با یک جفت افزونه از ماژول‌های SDI-1624 برای افزایش قابلیت اطمینان.
• نصب: امکان نصب کلیپسی جهانی برای ریل‌های استاندارد DIN EN.
• ترمینال‌های پیچی: اتصال مطمئن برای سیم‌کشی میدانی فراهم می‌کند.

مشخصات فنی:

عمومی:

• شماره‌های نوع: FS-TSDI-1624C، FC-TSDI-1624C
• تأییدیه‌ها: CE، TUV، UL، CSA، FM

ورودی:

• تعداد کانال‌های ورودی: 16 (2 گروه 8 تایی)
• ولتاژ ورودی: 24 ولت DC، -15٪ تا +30٪
• جریان ورودی: ≤ 15 میلی‌آمپر در 24 ولت DC (با یک جفت افزونه از ماژول‌های SDI-1624 به عنوان بار)
• جریان احتراق هر کانال: < 100 میلی‌آمپر در 24 ولت DC +30٪

مشخصات فیزیکی:

• ابعاد ماژول: 170 × 70 × 60 میلی‌متر (6.69 × 2.76 × 2.36 اینچ)
• ریل‌های DIN EN: TS32 / TS35 × 7.5
• طول ریل استفاده شده: 171 میلی‌متر

فیوز:

• رتبه فیوز: 250 میلی‌آمپر
• ابعاد فیوز: 5x20 میلی‌متر
• رتبه ولتاژ AC: 400 ولت
• رتبه ولتاژ DC: 400 ولت
• سازنده: SOC
• شماره قطعه سازنده: SHV12 250 mA
• حداکثر جریان خروجی هر فیوز: 175 میلی‌آمپر

اتصال انتهایی:

• ترمینال‌های پیچی:
  • حداکثر قطر سیم: 2.5 میلی‌متر مربع (AWG 14)
  • طول لخت کردن سیم: 7 میلی‌متر (0.28 اینچ)
  • گشتاور سفت کردن: 0.5 نیوتن‌متر (0.37 فوت-پوند)

مشخصات سیگنال میدانی برای مدارهای میدانی غیرقابل اشتعال تا کلاس I بخش 2:

• حداکثر مقاومت حلقه بسته: 250 اهم
• حداقل مقاومت حلقه باز: 15 کیلو اهم

هیدروژن (گروه A و B):

• حداکثر القای حلقه: 8 میلی‌هانری
• حداکثر ظرفیت حلقه: 0.3 میکروفاراد

غیر هیدروژن (گروه C و D):

• حداکثر القای حلقه: 22 میلی‌هانری
• حداکثر ظرفیت حلقه: 7 میکروفاراد
