شرح

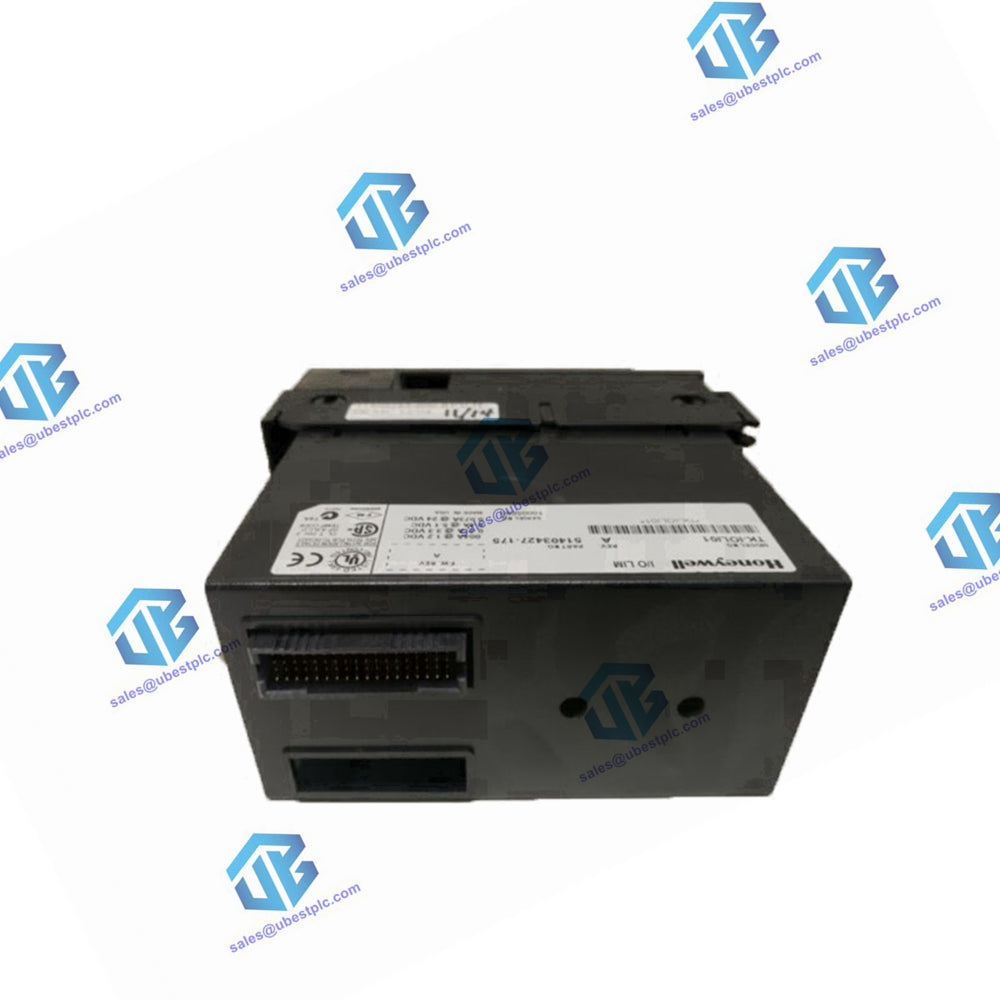

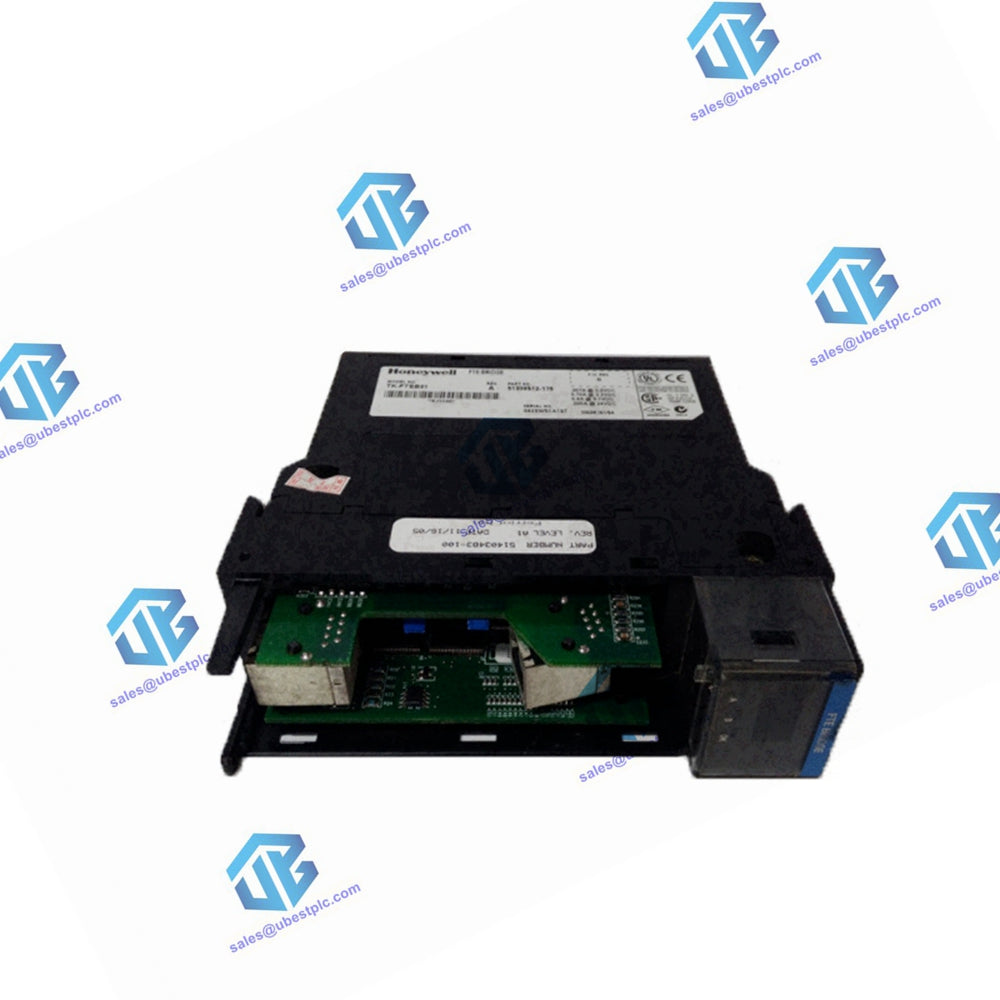

TK-IDD321 یک ماژول ورودی گسسته 24 VDC و 32 نقطه ای است که برای سیستم های اتوماسیون صنعتی با کارایی بالا طراحی شده است. این ماژول دارای 32 ورودی مجزا است که در 16 نقطه در هر مشترک گروه بندی شده اند، که آن را برای برنامه های ورودی مختلف بسیار کارآمد می کند.

امکانات

• ظرفیت ورودی بالا: 32 ورودی مجزا را در خود جای می‌دهد و از طیف وسیعی از دستگاه‌های ورودی صنعتی پشتیبانی می‌کند.
• محدوده ولتاژ: به طور موثر در محدوده ولتاژ 10-31.2 VDC در دمای حداکثر 60 درجه سانتیگراد در همه کانال ها کار می کند.
• Isolation: ایمنی را با جداسازی 1500 VDC بین کانال‌ها و از کاربر به سیستم دیگر آزمایش می‌کند.

مشخصات فنی

• تعداد ورودی: 32 (16 امتیاز/متداول)
• محدوده ولتاژ روی صحنه: 10-31.2 VDC @ 60 درجه سانتی گراد همه کانال ها
• ولتاژ ورودی اسمی : 24 VDC
• جریان در حالت (حداقل) : 2 میلی آمپر
• ولتاژ خارج از حالت (حداکثر) : 5 ولت
• جریان خارج از حالت (حداکثر): 1.5 میلی آمپر
• ولتاژ جداسازی :
  • کانال به کانال: 1500 VDC برای 1 ثانیه
  • کاربر به سیستم: 1500 VDC برای 1 ثانیه

زمان تاخیر ورودی

• خاموش به روشن :
  • تاخیر سخت افزاری: حداکثر 1 میلی ثانیه به اضافه زمان فیلتر
  • فیلتر قابل برنامه ریزی: 0 ms، 1 ms یا 2 ms
• روشن به خاموش :
  • تاخیر سخت افزاری: حداکثر 1 میلی ثانیه به اضافه زمان فیلتر
  • فیلتر قابل برنامه ریزی: 0 ms، 1 ms، 2 ms، 9 ms یا 18 ms

اتلاف قدرت

• حداکثر اتلاف توان : 6.1 وات

جریان کوتاه/هجومی

• حداکثر جریان کوتاه/هجومی: 250 میلی آمپر (در 22 میلی ثانیه به <37 درصد کاهش می یابد، بدون فعال سازی)

سازگاری ورودی

• انطباق : IEC نوع 1+

جریان Backplane

• مرجع: داده‌های مصرف برق ماژول، صفحه 46 را ببینید.

ارتباط

• بلوک های ترمینال: TC-TBCH، بلوک ترمینال 36 موقعیت
