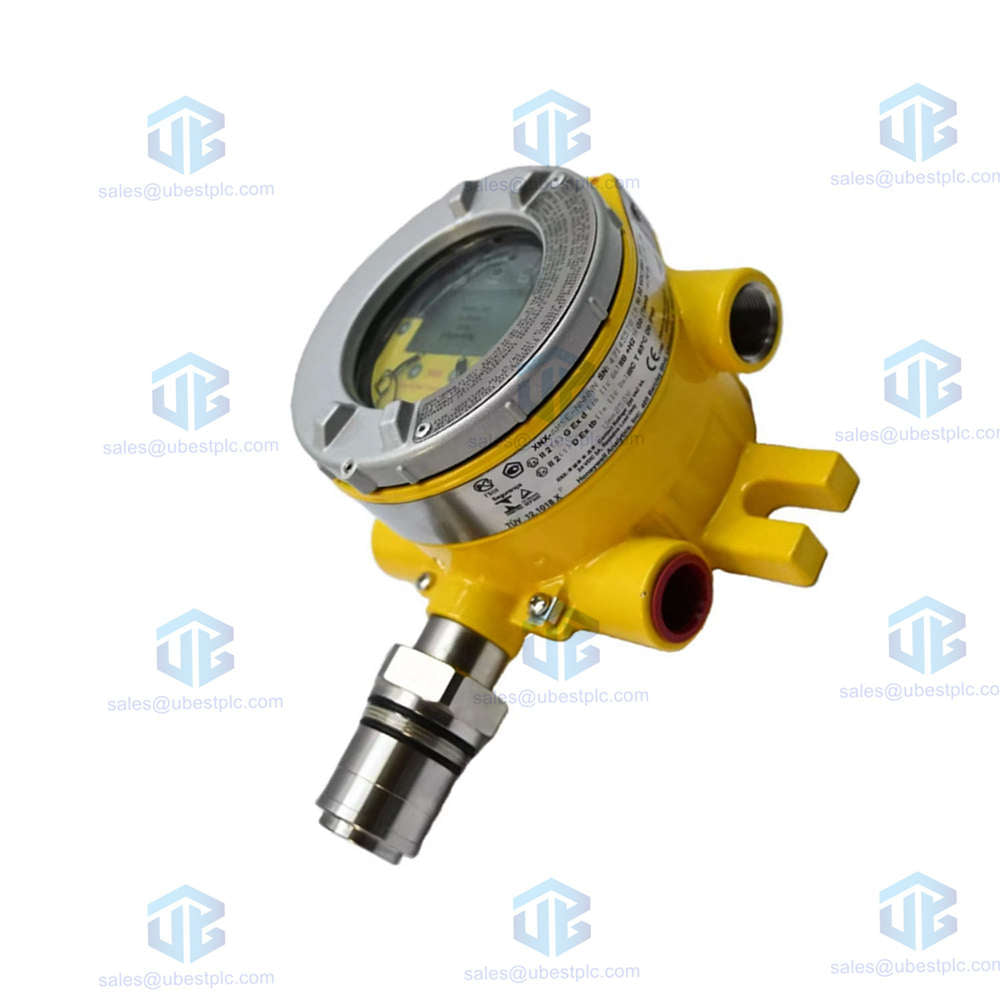

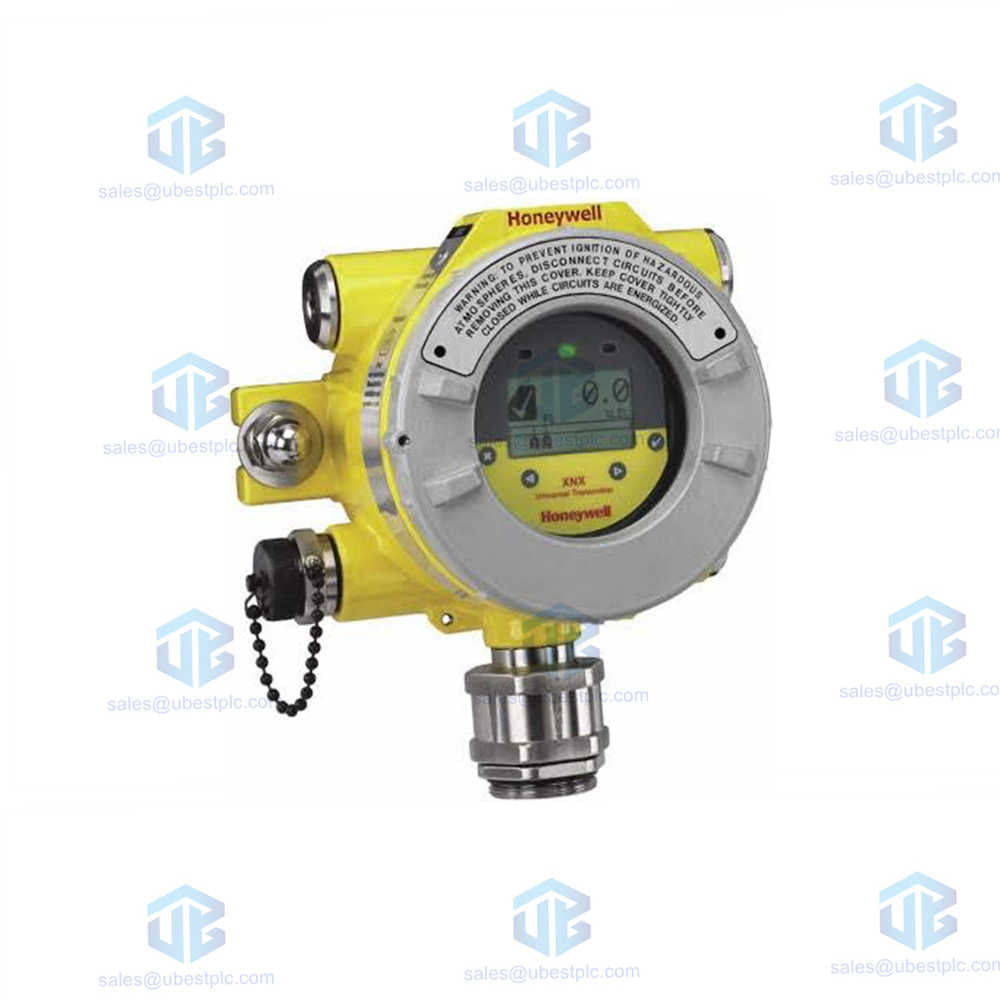

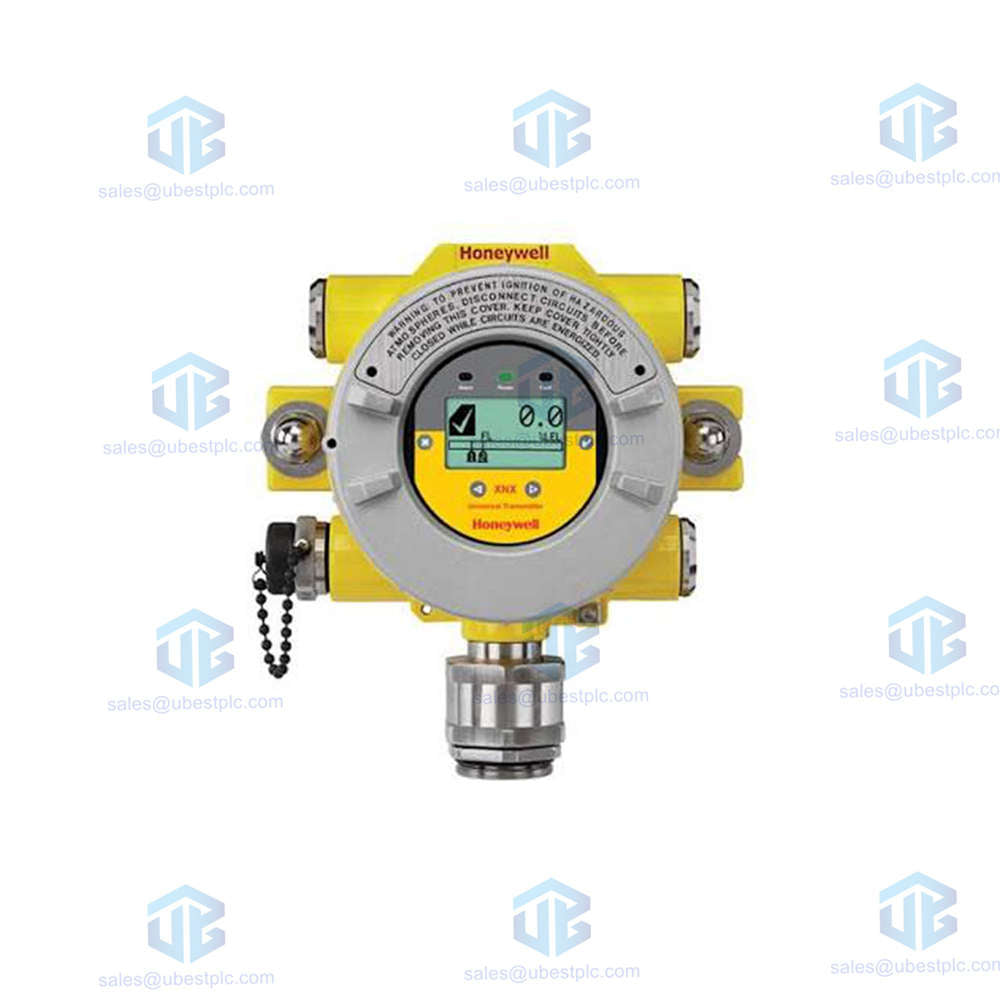

مروری فنی بر ترانسمیتر گاز یونیورسال Honeywell XNX-UTSV-NNNNN

ترانسمیتر گاز یونیورسال Honeywell XNX-UTSV-NNNNN عملکرد پایش گاز صنعتی سنگین‌کار را برای محیط‌های فرایندی دشوار و سخت در سراسر جهان ارائه می‌دهد.

ساختار هرمی زیر، ویژگی‌های کلیدی، سازگاری حسگر، چیدمان فیزیکی و گزینه‌های نصب را برای بررسی سریع فنی سازمان‌دهی می‌کند.

• پلتفرم اصلی: طراحی یونیورسال، پردازش سیگنال یونیورسال را در چندین حسگر تشخیص گاز پشتیبانی می‌کند.
• رابط ترانسمیتر: به‌طور اختصاصی برای حسگرهای دمای بالای Honeywell Model 705 و ورودی‌های mV پیکربندی شده است.
• محفظه فیزیکی: محفظه فولاد ضدزنگ 316 رنگ‌شده با درجه دریایی، محافظت استثنایی در برابر مواد شیمیایی و خوردگی فراهم می‌کند.
• تأییدیه‌های صنعتی: گواهی‌های دوگانه UL و CSA، انطباق با الزامات مناطق خطرناک آمریکای شمالی را تضمین می‌کنند.

خلاصه

این خلاصه فنی، طراحی با قابلیت اطمینان بالا و محدوده‌های عملیاتی مجموعه ترانسمیتر گاز Honeywell XNX-UTSV-NNNNN را برجسته می‌کند.

• Honeywell این دستگاه از سری ترانسمیتر یونیورسال XNX را برای دوام روزانه در محیط‌های سخت صنعتی و شیمیایی می‌سازد.
• مهندسان برای جلوگیری از تخریب محیطی در مناطق دارای پاشش آب شور، محفظه فولاد ضدزنگ 316 را انتخاب می‌کنند.
• الکترونیک داخلی، سیگنال‌های خام حسگر را به ارتباط پایدار HART روی حلقه‌های صنعتی استاندارد 4-20mA تبدیل می‌کند.
• پنج ورودی NPT سه‌چهارم اینچ مسیریابی سیم‌کشی میدانی را از میان مسیرهای کاندوئیت الکتریکی صلب و سنگین ساده می‌کنند.
• این ترانسمیتر در کاربردهای دارای ارتعاش زیاد و دمای محیط از 40- تا 65+ درجه سانتی‌گراد به‌صورت پیوسته کار می‌کند.

شرح پسوند شماره قطعه

• XNX - سری پلتفرم پایه ترانسمیتر یونیورسال
• └── U - درجه تأییدیه: دارای گواهی UL و CSA
• └── T - رزوه ورودی: اتصالات کاندوئیت NPT سه‌چهارم اینچ
• └── S - جنس: محفظه فولاد ضدزنگ 316 رنگ‌شده
• └── V - ویژگی: رابط mV برای حسگرهای HT/PPM مدل 705
• └── N - گزینه: هیچ گزینه داخلی نصب نشده است
• └── N - HART محلی: هیچ گزینه‌ای نصب نشده است
• └── NNN - محدوده حسگر: نشان می‌دهد حسگر MPD در محصول گنجانده نشده است

مشخصات فنی

• برند: Honeywell
• مدل: XNX-UTSV-NNNNN
• سری محصول: ترانسمیتر یونیورسال XNX
• خروجی سیگنال: پروتکل ارتباطی HART روی رابط سیم‌کشی حلقه آنالوگ سنتی 4-20mA
• ویژگی ورودی: رابط سیگنال mV طراحی‌شده برای حسگرهای دمای بالای مدل 705 و حسگرهای PPM
• محدوده اندازه‌گیری: متناسب با کاربرد و تعریف‌شده توسط ماژول حسگر خارجی دمای بالای 705 متصل‌شده
• پاسخ فرکانسی: زمان پاسخ سریع الکترونیکی، برای پردازش جهش‌های سریع و گذرای غلظت گاز طراحی شده است
• حساسیت و خطی‌بودن: طبقه ورودی با دقت بالا، مقیاس‌بندی خطی خروجی را در سراسر محدوده تضمین می‌کند
• تفکیک‌پذیری: تفکیک‌پذیری آنالوگ دقیق، اندازه‌گیری‌های پایش دقیقی را به سامانه‌های کنترل مرکزی تأسیسات ارائه می‌دهد
• مصونیت در برابر نویز: فیلتر پیشرفته سیگنال از مدارهای اندازه‌گیری داخلی در برابر تداخل الکترومغناطیسی خارجی محافظت می‌کند
• جنس محفظه: ساختار فولاد زنگ‌نزن 316 با پوشش رنگی دریایی پنج‌لایه برای حداکثر دوام
• ورودی‌های لوله برق: 5 ورودی (2 ورودی در سمت راست، 2 ورودی در سمت چپ و 1 ورودی در پایین)
• اندازه اتصال رزوه‌ای: رزوه‌های 3/4" NPT برای لوله‌های برق فلزی صلب و ضدانفجار
• محافظت در برابر نفوذ: دارای درجه حفاظت IP66 طبق استاندارد EN60529، به‌همراه درجه حفاظت در برابر شرایط جوی NEMA 4X است
• محدوده دمای عملیاتی: برای کارکرد مداوم بین -40°C و +65°C (-40°F تا +149°F) طراحی شده است
• محدوده دمای نگهداری: نگهداری طولانی‌مدت در دمای بین -40°C و +75°C (-40°F تا +167°F) ایمن است
• محدوده رطوبت عملیاتی: در شرایط رطوبت نسبی 0% تا 99% بدون تراکم رطوبت داخلی کار می‌کند
• محدوده فشار عملیاتی: پایداری اندازه‌گیری در فشارهای بارومتریک محیطی از 90kPa تا 110kPa حفظ می‌شود
• ابعاد فیزیکی: ابعاد محفظه 160mm x 197mm x 114mm (6.1" x 7.8" x 4.5") است
• وزن کل بسته: مجموعه محفظه فولاد زنگ‌نزن تقریباً 5.0 kg (11.0 lbs) وزن دارد
• Modbus اختیاری RS485: ماژول ارتباطی ایزوله RS485 از حداکثر 254 گره چنداتصالی پشتیبانی می‌کند

راهنمای نصب

• دستگاه را با استفاده از چهار زبانه نصب یکپارچه که مستقیماً در محفظه تعبیه شده‌اند، به‌طور ایمن روی دیوارهای صاف نصب کنید.
• هنگام نصب دستگاه روی مسیرهای لوله عمودی یا افقی 4 تا 6 اینچی، از کیت اختیاری براکت لوله استفاده کنید.
• لوله برق ضدانفجار را با استفاده از ماده آب‌بندی رزوه تأییدشده، مستقیماً در پنج ورودی 3/4-inch NPT رزوه کنید.
• سیم‌کشی میدانی را از کابل‌های موتور با ولتاژ بالا دور نگه دارید تا دریافت نویز خارجی در حلقه 4-20mA به حداقل برسد.
• پیش از روشن کردن دستگاه در هنگام راه‌اندازی اولیه، از اتصال صحیح محفظه فولاد زنگ‌نزن به زمین اطمینان حاصل کنید.

محتویات بسته و گزینه‌های ارسال

• واحد سخت‌افزاری اصلی: مجموعه ترانسمیتر Honeywell XNX-UTSV-NNNNN که در محفظه‌ای از فولاد زنگ‌نزن 316 با پوشش رنگی قرار دارد
• سخت‌افزار نصب: ترمینال‌های داخلی و درپوش‌های محافظ استاندارد رزوه‌دار برای درگاه‌های ورودی بلااستفاده
• گزینه‌های پیک سریع: تحویل سریع در سراسر جهان از طریق شرکای معتبر، از جمله FedEx، UPS و DHL، در دسترس است

سؤالات متداول

• کدام حسگرها با این کارت شخصیت سازگار هستند؟ برد رابط mV مستقیماً سری حسگرهای دمای بالا و PPM مدل 705 هانیول را راه‌اندازی می‌کند.
• آیا می‌توانم بعداً ارتباطات Modbus را اضافه کنم؟ تکنسین‌ها می‌توانند ماژول اختیاری ایزوله RS485 Modbus RTU را مستقیماً در نمایشگر میدانی نصب کنند.
• آیا این ترانسمیتر برای نصب در فضای باز ایمن است؟ محفظه NEMA 4X و IP66 در برابر باران شدید دریایی، برف و محیط‌های نمکی مقاوم است.
