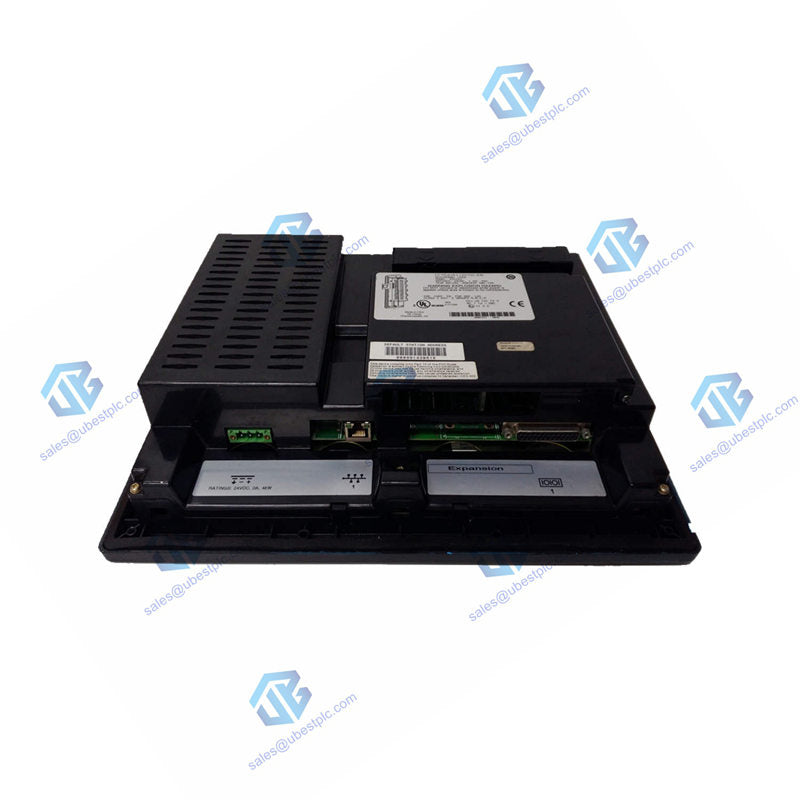

GE QuickPanel IC754VBF08CTD: HMI لمسی رنگی مقاوم 8 اینچی

GE QuickPanel IC754VBF08CTD یک ترمینال رابط کاربری همه‌کاره و مقاوم است که برای محیط‌های سخت کارخانه طراحی شده است. این HMI لمسی رنگی 8.4 اینچی راه‌حلی اثبات شده برای نظارت و کنترل فرآیندهای اتوماسیون صنعتی ارائه می‌دهد. با نمایشگر روشن WVGA، پورت‌های ارتباطی انعطاف‌پذیر و سیستم عامل قابل اعتماد Windows CE، دروازه‌ای بادوام و کاربرپسند به ماشین‌آلات شما فراهم می‌کند.

ویژگی‌ها و مزایای کلیدی

نمایشگر لمسی زنده 8.4 اینچی: دارای صفحه نمایش رنگی TFT WVGA با وضوح 800×480 و نور پس‌زمینه LED برای دید عالی.

طراحی صنعتی مقاوم: ساخته شده برای تحمل شرایط سخت کارخانه با دامنه دمای عملیاتی وسیع.

اتصال‌پذیری انعطاف‌پذیر: دارای پورت‌های اترنت، USB، RS-232 و RS-485 برای یکپارچه‌سازی آسان با PLCها و کنترلرها.

قدرت پردازش کافی: مجهز به پردازنده XScale با فرکانس 400 مگاهرتز و حافظه فلش 64 مگابایت برای عملکرد روان.

قابلیت اطمینان اثبات شده: بخشی از سری معتبر QuickPanel View/Control که به دوام در کاربردهای صنعتی شناخته شده است.

گسترش آسان: شامل شکاف توسعه حافظه و کانکتور باس توسعه برای نیازهای آینده.

مشخصات فنی کامل

برند و خط تولید: GE Fanuc / Emerson | سری QuickPanel View/Control

مدل: IC754VBF08CTD

نمایشگر: صفحه لمسی رنگی TFT به اندازه 8.4 اینچ

رزولوشن: 800 × 480 پیکسل (WVGA)

نور پس‌زمینه: LED

پردازنده: XScale PXA255، 400 مگاهرتز

حافظه: 64 مگابایت فلش، 64 مگابایت DRAM، 512 کیلوبایت SRAM (با پشتیبانی باتری)

سیستم عامل: Microsoft Windows CE 32-bit

پورت‌های ارتباطی: اترنت، USB، 2 عدد RS-232 (COM1/COM2)، RS-485

ورودی برق: 10.8 – 30.0 ولت DC

مصرف برق: 24 وات (معمولی)

دمای عملیاتی: ۰°C تا +۶۰°C (۳۲°F تا ۱۴۰°F)

ابعاد (عرض×ارتفاع×عمق): 186 میلی‌متر × 228 میلی‌متر × 77 میلی‌متر (7.34" × 8.97" × 3.03")

وزن: 1.8 کیلوگرم (4.0 پوند)

نصب: نصب روی پنل

راهنمای نصب و سازگاری

نصب: برای نصب در برش پنل استاندارد طراحی شده است. اطمینان حاصل کنید که فضای کافی برای تهویه و اتصال کابل‌ها در پشت وجود دارد.

برق و سیم‌کشی: منبع تغذیه DC پایدار ۱۰.۸-۳۰ ولت را به ترمینال مشخص شده متصل کنید. در محیط‌های پر نویز از کابل‌های شیلددار برای پورت‌های ارتباطی (RS-232/RS-485/اترنت) استفاده کنید.

سازگاری: این HMI برای کار با طیف گسترده‌ای از PLCهای GE (سری ۹۰، VersaMax، RX3i) و سایر برندهای بزرگ از طریق درایورهای پشتیبانی شده طراحی شده است. با نرم‌افزار Proficy Machine Edition شرکت GE برنامه‌ریزی می‌شود.

گواهینامه‌ها و انطباق

این محصول برای رعایت استانداردهای کلیدی صنعتی در زمینه سازگاری الکترومغناطیسی (EMC) و شرایط محیطی طراحی و آزمایش شده است تا عملکرد قابل اعتماد در محیط‌های صنعتی معمولی را تضمین کند. برای ایمنی و دوام در کف کارخانه ساخته شده است.

محتویات جعبه و گارانتی

بسته شامل:
۱ عدد واحد HMI مدل GE QuickPanel IC754VBF08CTD
۱ عدد مجموعه گیره‌های نصب
۱ عدد مستندات کاربر/راهنمای شروع سریع

این محصول تحت پوشش گارانتی ۱۲ ماهه استاندارد از تاریخ خرید قرار دارد که در برابر نقص‌های مواد و ساخت محافظت می‌کند.

ارسال: ما به‌صورت جهانی از طریق حامل‌های اکسپرس قابل اعتماد از جمله FedEx, UPS, و DHL ارسال می‌کنیم.

سؤالات متداول (FAQ)

برای برنامه‌ریزی این HMI از چه نرم‌افزاری استفاده می‌شود؟

با استفاده از نرم‌افزار Proficy Machine Edition شرکت GE برنامه‌ریزی می‌شود.

آیا می‌تواند به PLCهای زیمنس یا آلن-برادلی متصل شود؟

بله، از طریق درایورهای ارتباطی موجود و پورت‌هایی مانند اترنت و سریال.

باتری برای چه منظوری است؟

باتری از حافظه SRAM پشتیبانی می‌کند و داده‌ها و تنظیمات برنامه کاربر را هنگام قطع برق اصلی حفظ می‌کند.

این صفحه لمسی مقاومتی است یا خازنی؟

دارای صفحه لمسی مقاومتی است که می‌توان با قلم یا در حین استفاده از دستکش آن را کار کرد.

اتوبوس توسعه برای چه منظوری استفاده می‌شود؟

امکان افزودن آداپتورهای ارتباطی یا عملکرد اختیاری به واحد پایه را فراهم می‌کند.

آیا دارای وب سرور یکپارچه است؟

بله، پورت اترنت از عملکرد وب سرور برای نظارت از راه دور پشتیبانی می‌کند.
