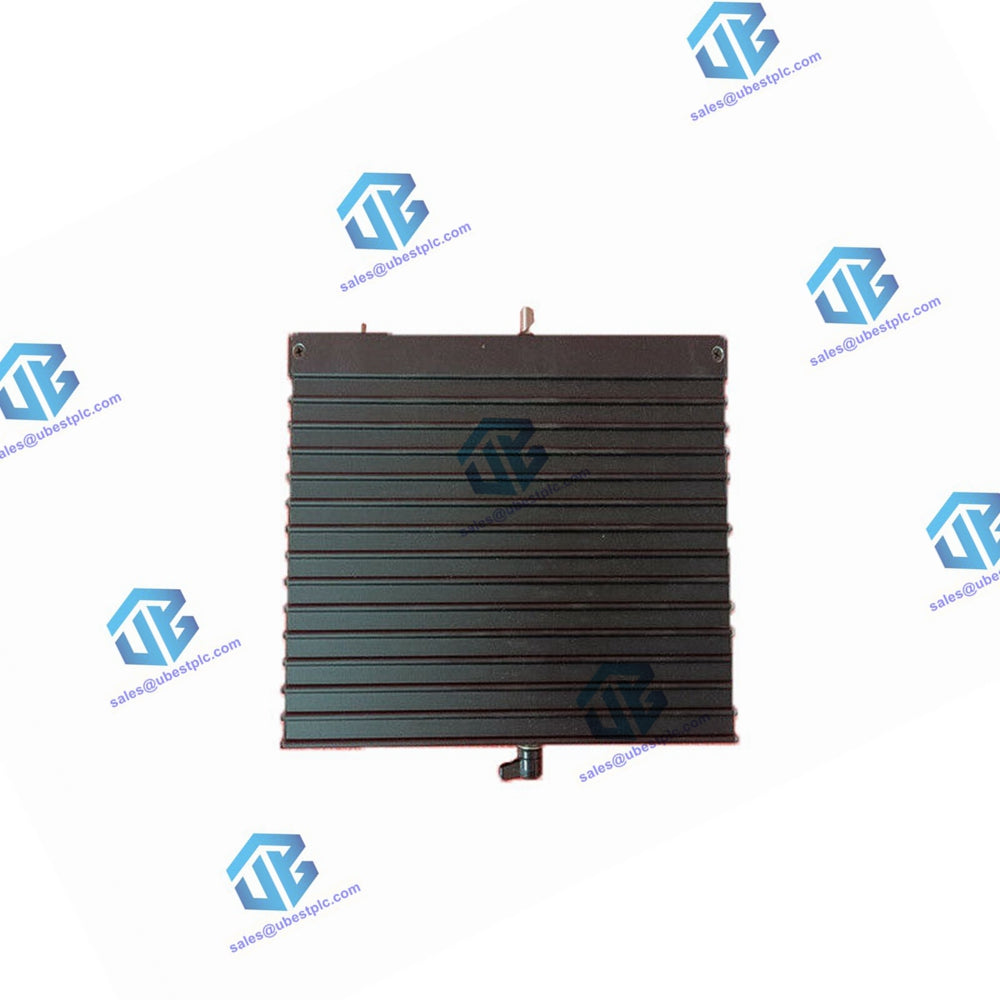

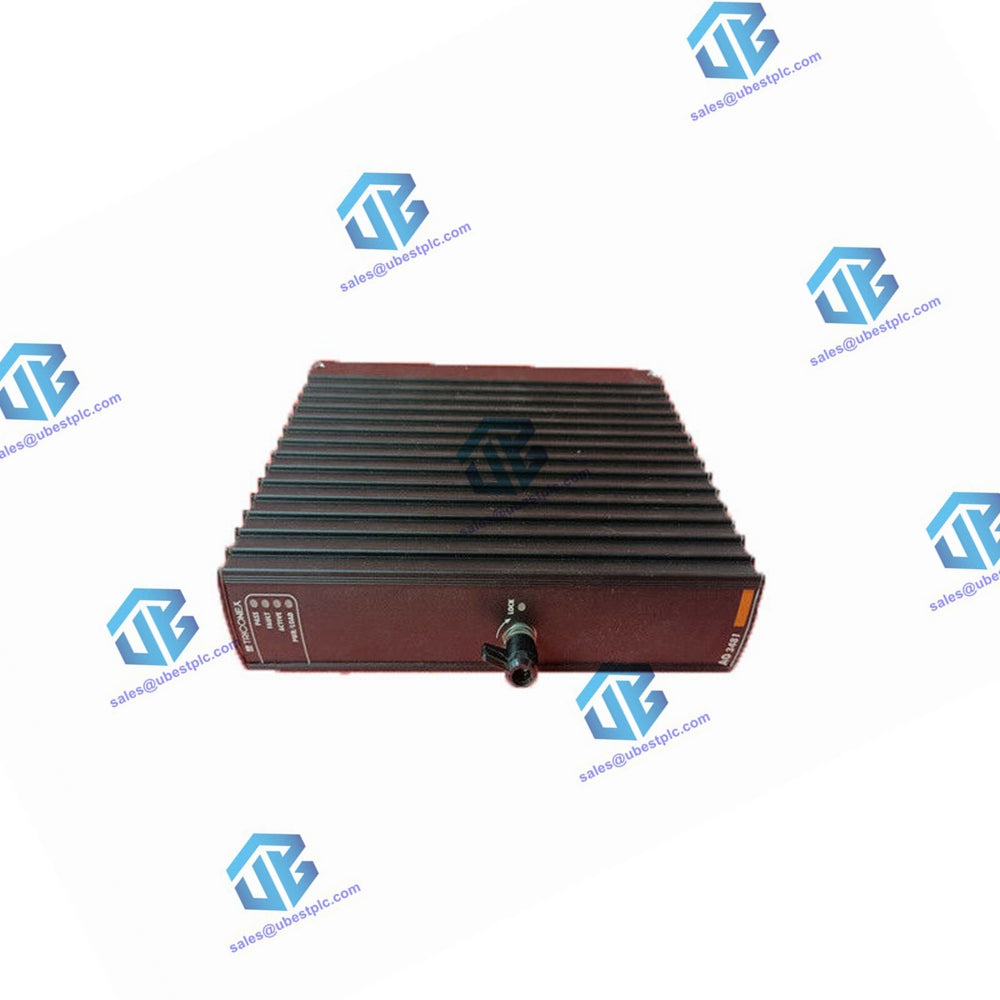

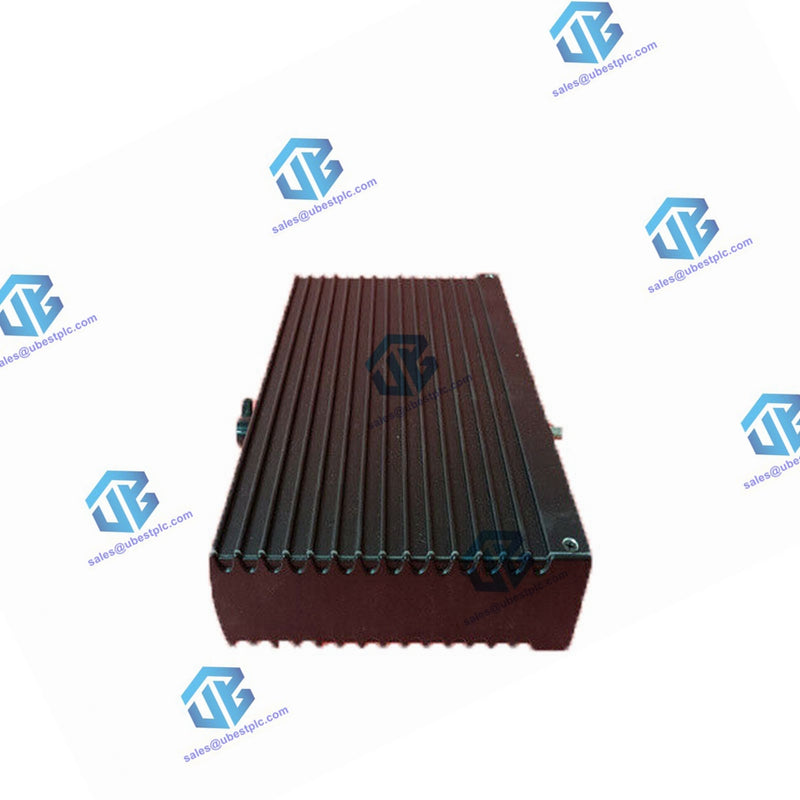

ماژول‌های خروجی آنالوگ

هر ماژول خروجی آنالوگ TMR دارای سه مجموعه الکترونیکی ایزوله شده است که به آن‌ها کانال گفته می‌شود و هر کدام به‌طور مستقل داده‌ها را از MP مربوط به همان کانال دریافت می‌کنند. این کانال‌ها ورودی را به مدار رأی‌دهنده ارائه می‌دهند تا یک کانال واحد برای هدایت خروجی انتخاب شود. مدار ویژه‌ای برای اطمینان از اینکه کانال‌هایی که خروجی را هدایت نمی‌کنند، شنت شده‌اند تا نتوانند بر خروجی تأثیر بگذارند، استفاده می‌شود.

ماژول‌های AO شامل تشخیص‌های کامل و مداوم برای هر کانال هستند. اگر تشخیص‌ها خرابی در هر کانال را شناسایی کنند، نشانگر خطا روشن شده و آلارم سیستم را فعال می‌کند. نشانگر خطا یک خرابی کانال را نشان می‌دهد، نه خرابی کامل ماژول. ماژول‌های AO تضمین شده‌اند که در حضور یک خطا به درستی کار کنند و ممکن است با چندین خطا نیز به درستی کار خود را ادامه دهند. ماژول‌های AO از ماژول جایگزین داغ پشتیبانی می‌کنند. هر ماژول AO به صورت مکانیکی کلیدگذاری شده است تا از نصب نادرست در صفحه پایه پیکربندی شده جلوگیری شود.

سازگاری صفحه پایه ماژول AO مدل 3481

ماژول AO مدل 3481 می‌تواند با این صفحه‌های پایه استفاده شود:

• مدل 2481: در کاربردهای معمولی استفاده می‌شود.
• مدل 2483: ارتباط بین دستگاه‌های میدانی HART و نرم‌افزار پیکربندی و مدیریت دارایی که روی رایانه اجرا می‌شود را ممکن می‌سازد.
• مدل 2483A: در مکان‌های خطرناک استفاده می‌شود و ارتباط بین دستگاه‌های میدانی HART و نرم‌افزار پیکربندی و مدیریت دارایی روی رایانه را ممکن می‌سازد.
• صفحه پایه ترمینیشن خارجی DO: با پنل ترمینیشن خارجی مدل 9863-610 در مکان‌های خطرناک استفاده می‌شود. توجه داشته باشید که «DO» اشتباه تایپی نیست؛ صفحه پایه ترمینیشن خارجی DO با 9863-610 استفاده می‌شود.

مشخصات ماژول خروجی آنالوگ مدل 3481

• نقاط: ۴، بازگشت مشترک، جفت‌شده DC
• نقاط ایزوله: ندارد
• محدوده جریان خروجی:
  • خروجی ۴–۲۰ میلی‌آمپر، کنترل شده
  • بیش‌محدوده ۰–۲۲ میلی‌آمپر
  • قابلیت خروجی ۰ میلی‌آمپر (تابع پله کمتر از ۲ میلی‌آمپر)
• دقت خروجی: کمتر از ۰.۲۵٪ (در محدوده ۴–۲۰ میلی‌آمپر) از FSR (۰–۲۲ میلی‌آمپر)، در دمای ۳۲ درجه فارنهایت تا ۱۵۸ درجه فارنهایت (۰ درجه سانتی‌گراد تا ۷۰ درجه سانتی‌گراد)
• نوع: TMR
• رزولوشن: ۱۲ بیت
• تشخیص: تشخیص سوئیچ اجباری (FSD)
• توان حلقه خارجی:
  • محافظت شده در برابر ولتاژ معکوس
  • حداکثر ۳۲ ولت DC
  • ۲۴ ولت DC، نامی
• نیازهای توان حلقه خروجی برای بار مشخص شده:
  • ۳۰۰ اهم در بیش از ۱۶ ولت DC (حداقل ۱ آمپر)
  • ۵۰۰ اهم در بیش از ۲۰ ولت DC (حداقل ۱ آمپر)
  • ۷۰۰ اهم در بیش از ۲۴ ولت DC (حداقل ۱ آمپر)
  • ۸۰۰ اهم در بیش از ۲۸ ولت DC (حداقل ۱ آمپر)
• محافظت بیش‌محدوده:
  • ۳۶ ولت DC، پیوسته
  • ۰ ولت DC، پیوسته
• زمان سوئیچ در صورت خرابی شاخه:
  • ۱ میلی‌ثانیه، معمولی
  • ۳ میلی‌ثانیه، حداکثر
