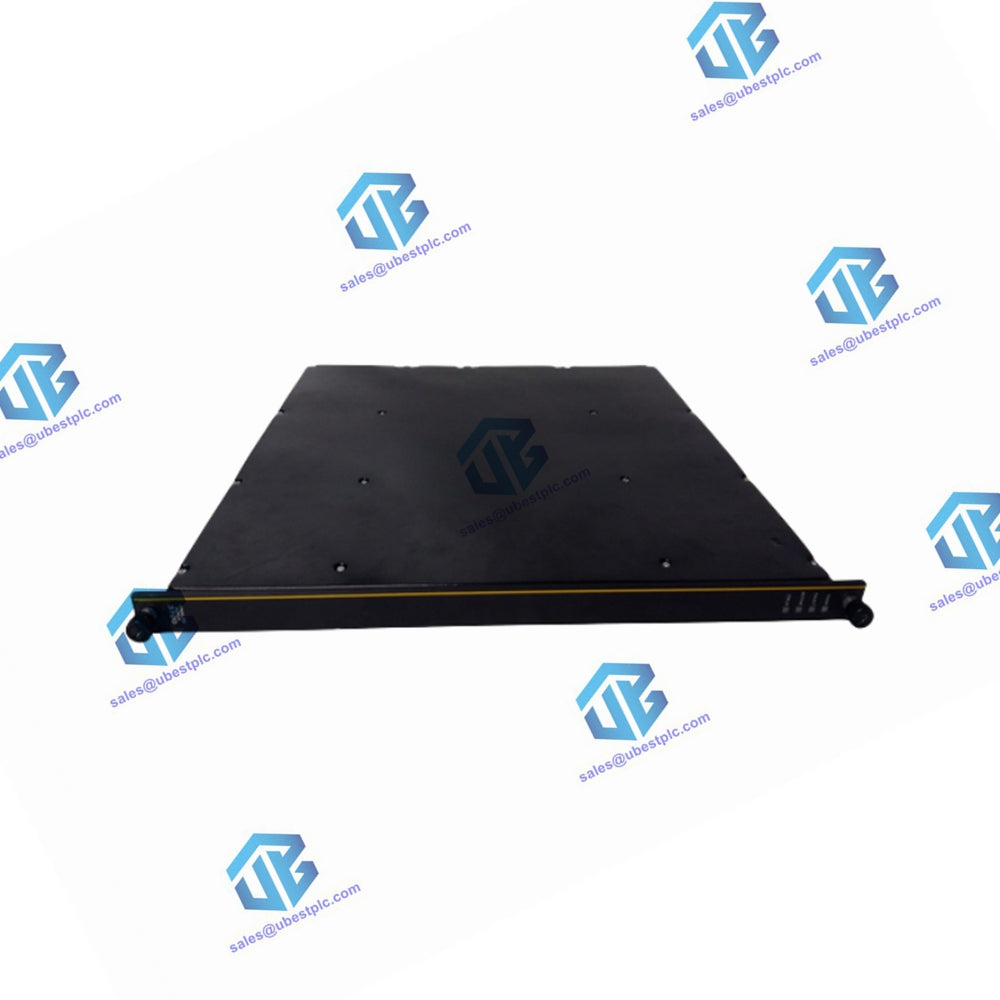

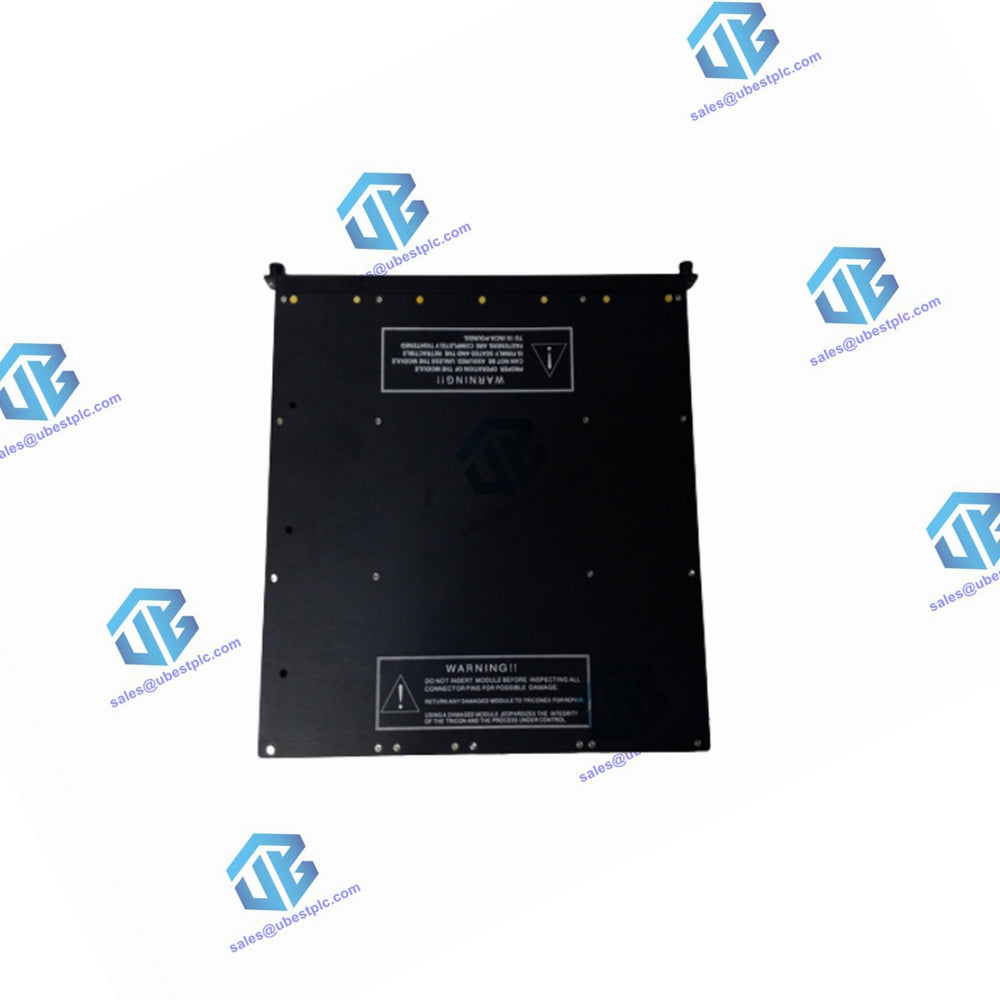

مقدمه: ماژول‌های ورودی آنالوگ (AI) برای دریافت سیگنال‌های ولتاژ متغیر، تبدیل آن‌ها به مقادیر دیجیتال و انتقال این مقادیر به ماژول‌های پردازنده اصلی طراحی شده‌اند. این ماژول‌ها از حالت افزونگی سه‌گانه مدولار (TMR) پشتیبانی می‌کنند که دقت داده‌ها را از طریق الگوریتم انتخاب مقدار میانی تضمین می‌کند. هر ماژول به طور مداوم تشخیص عیب انجام می‌دهد و از قابلیت تعویض آنلاین (hot-spare) پشتیبانی می‌کند. آن‌ها به پنل خاتمه خارجی (ETP) نیاز دارند و برای نصب صحیح در شاسی Tricon کلیدگذاری شده‌اند.

مشخصات ماژول

شماره مدل‌ها: 3721

ولتاژ:

• 3721: 0 تا 5 ولت DC یا -5 تا +5 ولت DC، +6%

نوع: TMR، AI

تعداد نقاط ورودی:

• 3721: 32 نقطه تفاضلی، اتصال DC

نقاط ایزوله:

• 3721: بله

نرخ به‌روزرسانی ورودی:

• 3721: 10 میلی‌ثانیه

رزولوشن:

• 3721: 12 بیت یا 14 بیت قابل برنامه‌ریزی

دقت:

• 3721: کمتر از 0.15٪ از FSR در بازه دمایی 0° تا 60°C

مقاومت ورودی (بار):

• 3721: حداقل 10 مگااهم (DC)

مقاومت در حالت خاموش:

• 3721: معمولاً 140 کیلو اهم (DC)

رد حالت مشترک:

• 3721: -85 دسی‌بل (DC - 100 هرتز)

دامنه حالت مشترک:

• 3721: پیک -12 ولت تا +12 ولت

ایزولاسیون بین پایه‌ها:

• 3721: معمولاً 420 کیلو اهم

رد حالت نرمال:

• 3721: -3 دسی‌بل در 23 هرتز، -8 دسی‌بل در 60 هرتز، -14 دسی‌بل در 120 هرتز

حفاظت در برابر اضافه ولتاژ ورودی: 150 ولت DC / 115 ولت AC پیوسته

دامنه جریان:

• 3721: 0-20 میلی‌آمپر با مقاومت شانت 250 اهم

شاخص‌های تشخیصی:

• 3721: PASS، FAULT، ACTIVE، FIELD

کد رنگ:

• 3721: زرد

وزن: 4.7 تا 6.0 پوند (2.1 کیلوگرم تا 2.7 کیلوگرم)

نتیجه‌گیری ماژول‌های ورودی آنالوگ با مشخصات متنوع و قابلیت‌های تشخیصی خود، برای تضمین انتقال دقیق و قابل اعتماد داده‌ها در کاربردهای حیاتی ضروری هستند. پشتیبانی آن‌ها از حالت TMR، تشخیص مداوم و قابلیت تعویض آنلاین، آن‌ها را برای سیستم‌های مقاوم و تحمل‌پذیر در برابر خطا مناسب می‌سازد.
