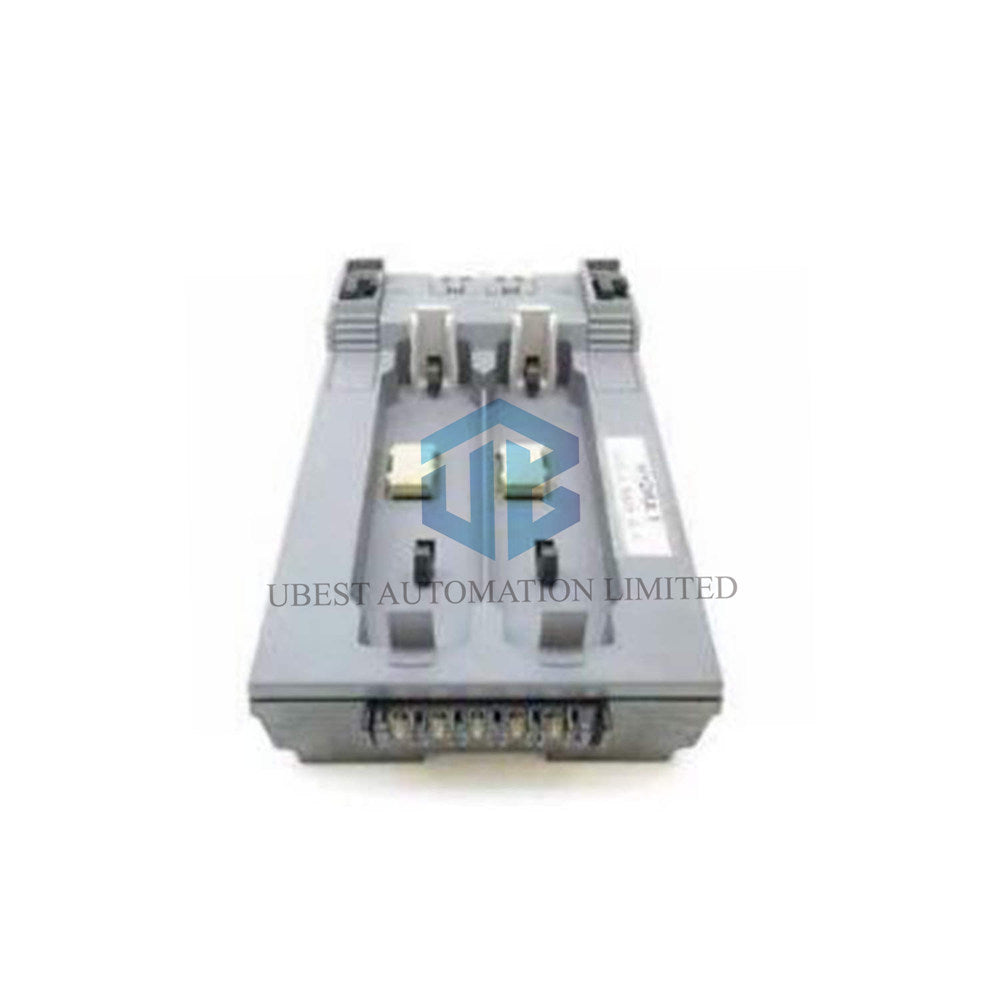

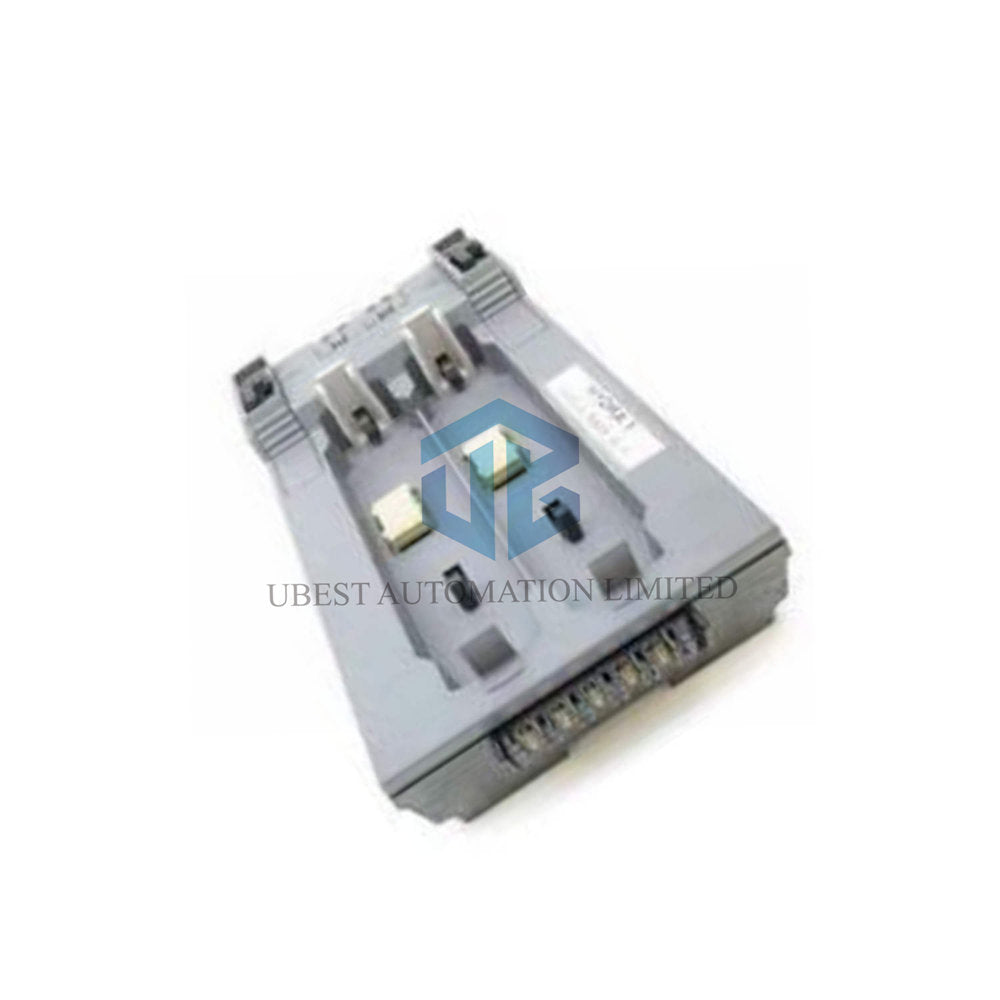

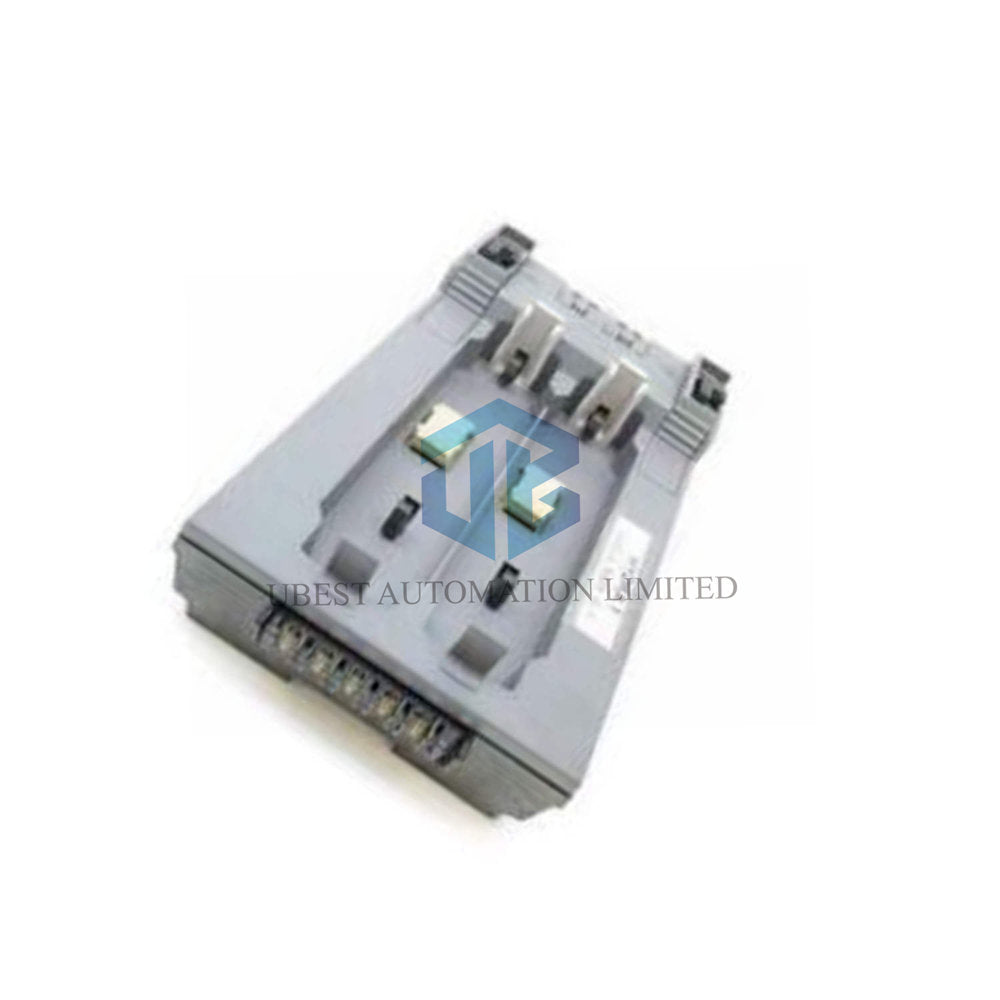

KL4101X1-BA1 حامل کارت CHARM I/O — هاب توزیع برق برای سیستم‌های DeltaV CHARM I/O

✓ مشخصات فنی کامل — حامل کارت CHARM I/O امرسون دلتاوی

• سازنده: DeltaV از امرسون
• شماره مدل: KL4101X1-BA1
• نوع محصول: حامل کارت CHARM I/O (حامل ورودی/خروجی CHARM)
• کارکرد: توزیع برق و ارتباط به ماژول‌های CHARM

مشخصات برق

• ورودی برق: ۲۴ ولت DC با حداکثر ۱۲ آمپر
• خروجی برق به CHARMها: ۶.۳ ولت DC با جریان تنظیم شده ۳.۲۵ آمپر
• توزیع برق: حامل برق تمیز و ایزوله شده را به تمام ماژول‌های CHARM نصب شده تأمین می‌کند
• رتبه‌بندی بازدهی: بهینه شده برای تولید حداقل حرارت در پیکربندی‌های متراکم I/O

مشخصات محیطی

• دامنه دمای محیط: از -۴۰ درجه سانتی‌گراد تا +۷۰ درجه سانتی‌گراد برای عملکرد قابل اعتماد در شرایط آب و هوایی سخت
• مقاومت در برابر شوک: تحمل شوک موج نیمه‌سینوسی ۱۰g به مدت ۱۱ میلی‌ثانیه
• مقاومت در برابر لرزش: ۱ میلی‌متر اوج تا اوج در فرکانس ۲ تا ۱۳.۲ هرتز؛ ۰.۷g در فرکانس ۱۳.۲ تا ۱۵۰ هرتز
• رتبه‌بندی آلودگی هوابرد: ISA-S71.04 –1985 کلاس G3 برای محیط‌های شیمیایی سخت
• رطوبت نسبی: ۵٪ تا ۹۵٪ بدون تراکم برای مکان‌های نصب انعطاف‌پذیر

ویژگی‌ها و مزایای طراحی کلیدی

• محدودیت تعویض داغ: هنگام روشن بودن برق سیستم، KL4101X1-BA1 را خارج یا وارد نکنید مگر اینکه منطقه غیرخطرناک باشد
• بدون قطعات قابل تعمیر توسط کاربر: حامل هیچ قطعه‌ای برای تعمیر میدانی ندارد
• نیاز به کالیبراسیون ندارد: کارخانه‌ای کالیبره شده برای عملکرد بدون نیاز به نگهداری
• طراحی مهر و موم شده: از مدارهای داخلی در برابر آلودگی و رطوبت محافظت می‌کند
• معماری مدولار: پشتیبانی از حداکثر ۱۲ ماژول CHARM در هر حامل (پیکربندی معمول)
• تنظیم برق یکپارچه: تبدیل ورودی ۲۴ ولت DC به ۶.۳ ولت DC برای عملکرد CHARM

انطباق محیطی و دوام

• عملکرد در دمای گسترده: بدون کاهش عملکرد از -۴۰ درجه سانتی‌گراد تا +۷۰ درجه سانتی‌گراد به طور قابل اعتماد کار می‌کند
• مقاومت در برابر خوردگی: رتبه‌بندی کلاس G3 تضمین طول عمر در کارخانه‌های شیمیایی و فرآیندی
• ایمنی در برابر لرزش: تحمل لرزش مداوم ناشی از ماشین‌آلات چرخان مجاور
• محافظت در برابر شوک: تحمل شوک ۱۰g رایج در محیط‌های صنعتی
• تحمل رطوبت: عملکرد در رطوبت ۵٪ تا ۹۵٪ بدون تراکم بدون خرابی

سؤالات متداول

• وظیفه اصلی این حامل چیست؟ KL4101X1-BA1 برق و ارتباط را به ماژول‌های CHARM در سیستم‌های ورودی/خروجی DeltaV توزیع می‌کند.
• این حامل به چه ورودی برقی نیاز دارد؟ به ورودی ۲۴ ولت DC با حداکثر ۱۲ آمپر نیاز دارد.
• چه ولتاژی به CHARMها خروجی می‌دهد؟ حامل خروجی تنظیم شده ۶.۳ ولت DC با جریان ۳.۲۵ آمپر برای تأمین برق ماژول‌های CHARM ارائه می‌دهد.
• آیا می‌توانم این را در مناطق خطرناک نصب کنم؟ بله، دارای گواهی‌های Zone 2، Division 2 و ATEX/IECEx برای مناطق خطرناک است.
• دامنه دمای پشتیبانی شده چقدر است؟ از -۴۰ درجه سانتی‌گراد تا +۷۰ درجه سانتی‌گراد به طور قابل اعتماد کار می‌کند.
• آیا می‌توانم این حامل را هنگام روشن بودن برق جدا کنم؟ خیر، هنگام روشن بودن برق سیستم آن را جدا یا وصل نکنید مگر اینکه منطقه غیرخطرناک تأیید شده باشد.
• آیا نیاز به کالیبراسیون یا نگهداری دارد؟ خیر، KL4101X1-BA1 هیچ قطعه قابل تعمیر توسط کاربر ندارد و نیاز به کالیبراسیون ندارد.
• رتبه‌بندی مقاومت در برابر خوردگی چیست؟ مطابق با استاندارد ISA کلاس G3 برای محیط‌های صنعتی سخت است.
