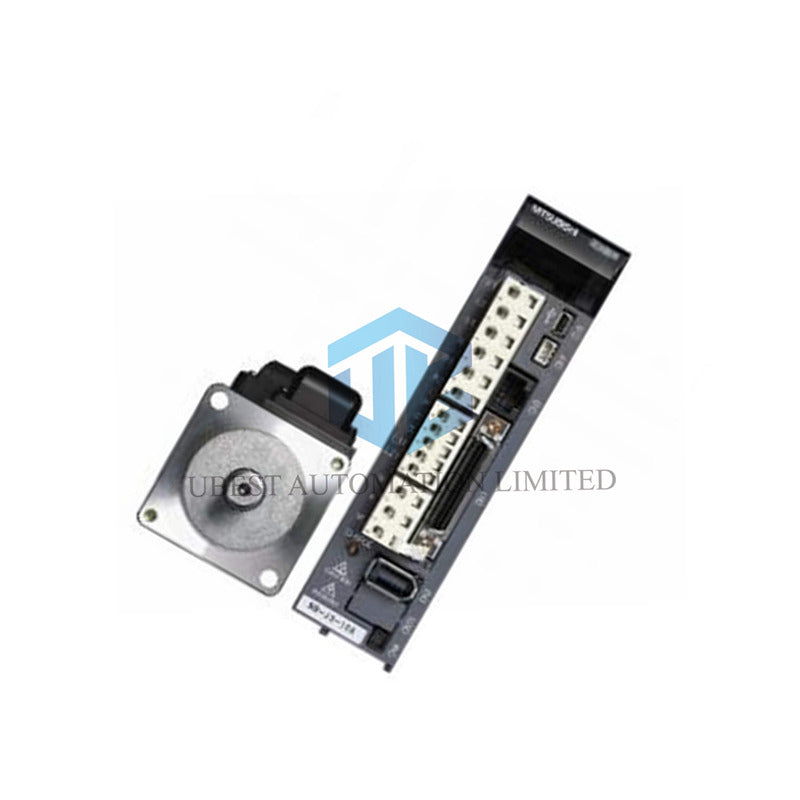

میتسوبیشی MR-J3-22KB4RJ4U532: تقویت‌کننده سروو با توان بالا 400 ولت

موتورهای سروو صنعتی بزرگ را با قدرت عظیم راه‌اندازی کنید. میتسوبیشی MR-J3-22KB4RJ4U532 یک تقویت‌کننده سروو با ظرفیت بالا از سری MELSERVO است. این دستگاه خروجی قابل توجه 22 کیلووات را از منبع تغذیه سه‌فاز AC با ولتاژ 400 ولت ارائه می‌دهد. این درایو برای کاربردهای پرتقاضا مانند پرس‌های بزرگ، نقاله‌های سنگین و رباتیک صنعتی طراحی شده است.

مشخصات فنی دقیق

• مدل محصول: میتسوبیشی MR-J3-22KB4RJ4U532 (سری MELSERVO J3).
• توان نامی: توان خروجی 22 کیلووات.
• منبع تغذیه: 400 ولت AC، ورودی سه‌فاز.
• رابط کنترل: SSCNET III (شبکه ارتباط سریال با سرعت بالا).
• روش کنترل: مدولاسیون عرض پالس سینوسی (PWM) با حلقه بازخورد جریان.
• درجه حفاظت: IP00 (شاسی باز)، باید داخل محفظه الکتریکی محافظ نصب شود.
• دمای کاری: 0 درجه سانتی‌گراد تا 55 درجه سانتی‌گراد.
• استانداردها: مطابق با استانداردهای CE، UL و RoHS برای ایمنی و مقررات زیست‌محیطی.

نصب و یکپارچه‌سازی سیستم

• سازگاری موتور: طراحی شده برای جفت شدن با موتورهای سروو 400 ولت سری HC-SF، HC-RF و HC-UF میتسوبیشی با توان متناظر.
• نیاز به خنک‌کننده: به دلیل اتلاف توان بالا، نیاز به خنک‌کننده هوای اجباری کافی در داخل تابلو کنترل دارد.
• یکپارچه‌سازی شبکه: SSCNET III امکان زنجیره‌ای کردن چندین درایو به یک کنترل‌کننده حرکت واحد را برای برنامه‌ریزی و توالی مرکزی فراهم می‌کند.
• یکپارچه‌سازی ایمنی: پشتیبانی از اتصال دستگاه‌های ایمنی و قابلیت ادغام در سیستم‌های دارای رتبه ایمنی با پیکربندی مناسب.

جزئیات بسته‌بندی و پشتیبانی

• تقویت‌کننده سروو به صورت یک واحد منفرد در بسته‌بندی محافظ ارسال می‌شود.
• این درایو با توان بالا تحت شرایط گارانتی استاندارد ما قرار دارد.
• ارسال سریع جهانی از طریق FedEx، UPS و DHL در دسترس است.

سؤالات متداول تخصصی

• معمولاً چه نوع ماشین‌آلاتی از درایو سروو 22 کیلووات استفاده می‌کنند؟
  این درایو برای کاربردهای سنگین مانند پرس‌های بزرگ شکل‌دهی فلز، دستگاه‌های قالب‌گیری تزریقی پلاستیک، جرثقیل‌های حمل مواد سنگین، ماشین‌های CNC بزرگ و ایستگاه‌های تست با نیاز به پاسخ دینامیکی بالا مناسب است.
• مزایای رابط SSCNET III چیست؟
  SSCNET III ارتباط فیبر نوری مقاوم در برابر نویز، کنترل همزمان با سرعت بالا چند محور (تا 1.5 مگابیت بر ثانیه) را فراهم می‌کند و با کاهش تعداد کابل‌ها بین کنترل‌کننده و درایوها، سیم‌کشی را ساده می‌کند.
• آیا این درایو به مقاومت‌های بازیابی خارجی نیاز دارد؟
  درایوهای با توان بالا مانند این معمولاً به واحدهای مقاومت بازیابی خارجی بزرگ برای دفع انرژی ترمز نیاز دارند، به ویژه هنگام توقف مکرر بارهای با اینرسی بالا. این نیاز کاملاً به سیکل و اینرسی ماشین خاص بستگی دارد.
• آیا می‌تواند با منبع تغذیه استاندارد 480 ولت AC کار کند؟
  این درایو برای ورودی 400 ولت AC سه‌فاز طراحی شده است. منبع 480 ولت ولتاژ زیادی است و ممکن است به دستگاه آسیب برساند. برای استفاده از این درایو در سیستم 480 ولت، نیاز به ترانسفورماتور کاهنده است.
• مهم‌ترین نکته در طراحی تابلو هنگام استفاده از این تقویت‌کننده چیست؟
  مدیریت حرارت حیاتی است. باید جریان هوای کافی (CFM) روی هیت‌سینک تأمین شود، فاصله‌های مناسب اطراف دستگاه رعایت گردد و احتمالاً خنک‌کننده اضافی (فن، کولر) برای حفظ دمای محیط زیر 55 درجه سانتی‌گراد فراهم شود.
