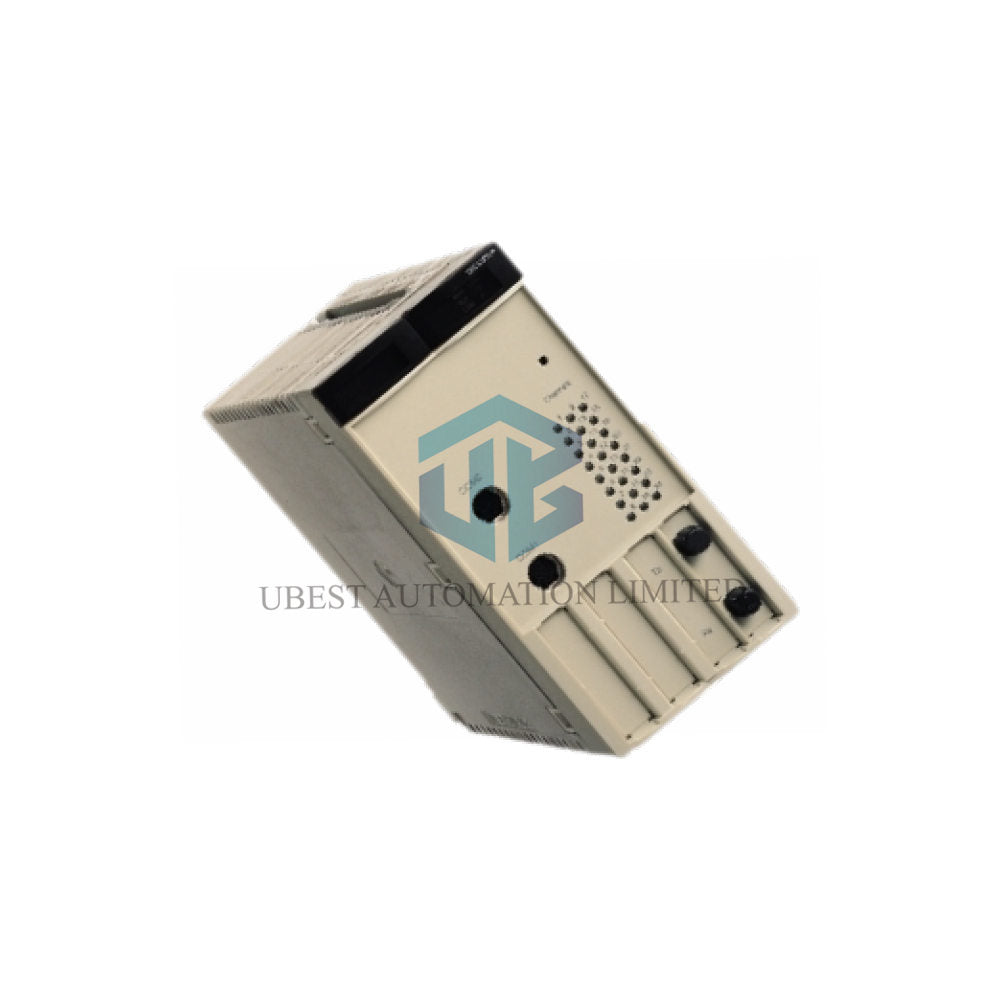

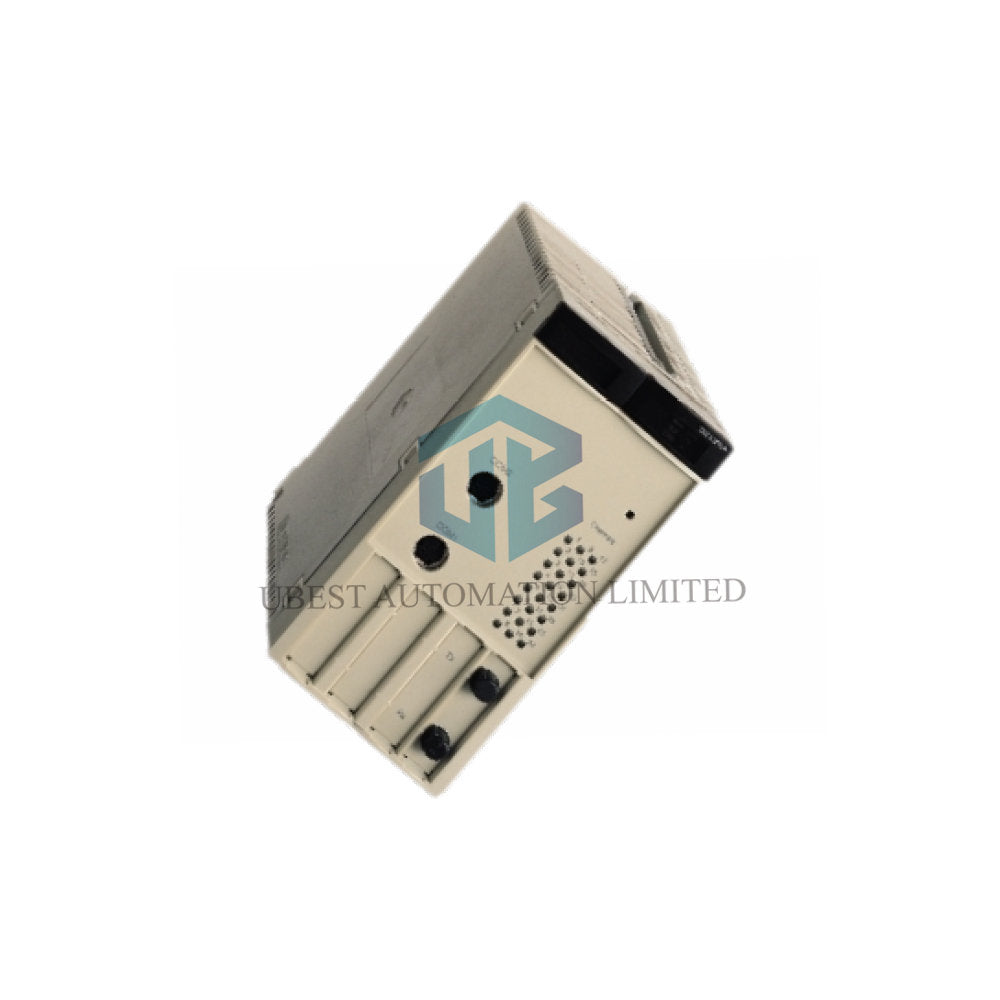

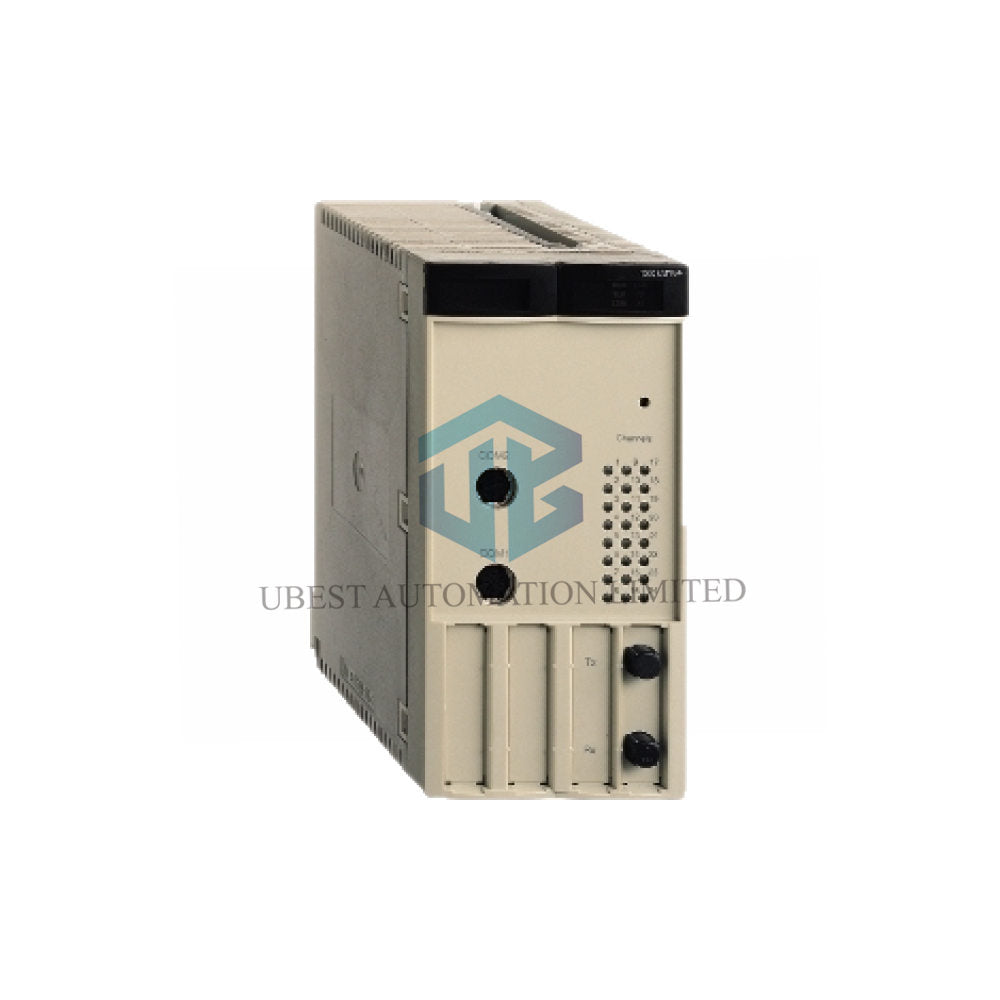

ماژول کنترل حرکت چندمحوره Schneider Electric TSXCSY84 برای درایوهای SERCOS

حرکت‌های پیچیده را با ماژول کنترل چندمحوره Schneider Electric TSXCSY84 هماهنگ کنید. این ماژول صنعتی که بخشی از پلتفرم Modicon Premium است، از طریق شبکه فیبر نوری SERCOS II حداکثر ۸ محور واقعی (با ۴ محور هماهنگ) را کنترل می‌کند. این ماژول برای کاربردهای پرسرعت و همگام، مانند دستگاه‌های CNC و خطوط مونتاژ خودکار، طراحی شده است.

داده‌های فنی

برند: Schneider Electric
مدل: TSXCSY84
سری محصول: Modicon Premium
نوع: ماژول کنترل حرکت چندمحوره
تعداد کل محورها: ۸ محور واقعی (۴ هماهنگ، ۴ پیرو) + ۴ محور فرضی + ۴ محور راه دور
شبکه: SERCOS II (حلقه فیبر نوری)
نرخ انتقال: ۴ مگابیت بر ثانیه
حداکثر طول فیبر: ۱۵۰ متر (شیشه‌ای)، ۳۸ متر (پلاستیکی)
زمان چرخه: ۲ میلی‌ثانیه (۲/۴ محور)، ۴ میلی‌ثانیه (۸ محور)
عملکردهای مسیر: مسیر خطی ساده، پیروی محور کمکی
پروفایل‌های بادامکی: ۷
مصرف توان: ۱۸۰۰ میلی‌آمپر در ۵ ولت DC، اتلاف ۹ وات
دمای کاری: ۰°C تا ۶۰°C
درجه حفاظت: IP20
وزن: تقریباً ۰٫۵۲ کیلوگرم

راهنمای نصب

هشدار: نصب سیستم کنترل حرکت به تخصص ویژه نیاز دارد.
۱. ماژول را در رک PLC مدل Modicon Premium نصب کنید.
۲. مطمئن شوید تمام منابع تغذیه خاموش هستند.
۳. کابل‌های فیبر نوری را به‌صورت توپولوژی حلقه‌ای به سروودرایوهای دیجیتال سازگار با SERCOS II متصل کنید.
۴. حداکثر طول بخش‌ها (باس ۱۰۰ متری) و محدودیت‌های کل شبکه (۹ بخش) را رعایت کنید.
۵. ورودی/خروجی‌های لازم برای سیگنال‌های فعال‌سازی و بازخورد را مطابق طراحی ماشین متصل کنید.
۶. سیستم را روشن کنید و با استفاده از نرم‌افزار برنامه‌نویسی اختصاصی (برای مثال PL7)، محورها، پارامترهای شبکه و پروفایل‌های حرکت را پیکربندی کنید.
۷. تمام توالی‌های حرکتی و عملکردهای ایمنی را به‌طور کامل آزمایش کنید.
همیشه دستورالعمل‌های کامل و رسمی نصب و ایمنی Schneider Electric را رعایت کنید.

سازگاری

این ماژول برای پلتفرم اتوماسیون Schneider Electric Modicon Premium طراحی شده است. این محصول به‌طور ویژه برای کنترل سروودرایوهای دیجیتال سازگار با SERCOS II در نظر گرفته شده است. مطمئن شوید درایوها و معماری سیستم شما سازگار هستند.

فهرست بسته‌بندی

۱ عدد ماژول کنترل چندمحوره Schneider Electric TSXCSY84.
ممکن است مستندات نیز در بسته‌بندی موجود باشد.

گارانتی و پشتیبانی

این محصول از تاریخ خرید دارای گارانتی ۱۲ماهه است.

ارسال

ما به سراسر جهان از طریق FedEx، UPS و DHL ارسال داریم.

نکته مهم: این قطعه یک جزء پیچیده کنترل حرکت است. طراحی، نصب و برنامه‌نویسی سیستم باید توسط مهندسان مجرب اتوماسیون که در زمینه SERCOS و کنترل حرکت تخصص دارند، انجام شود.
