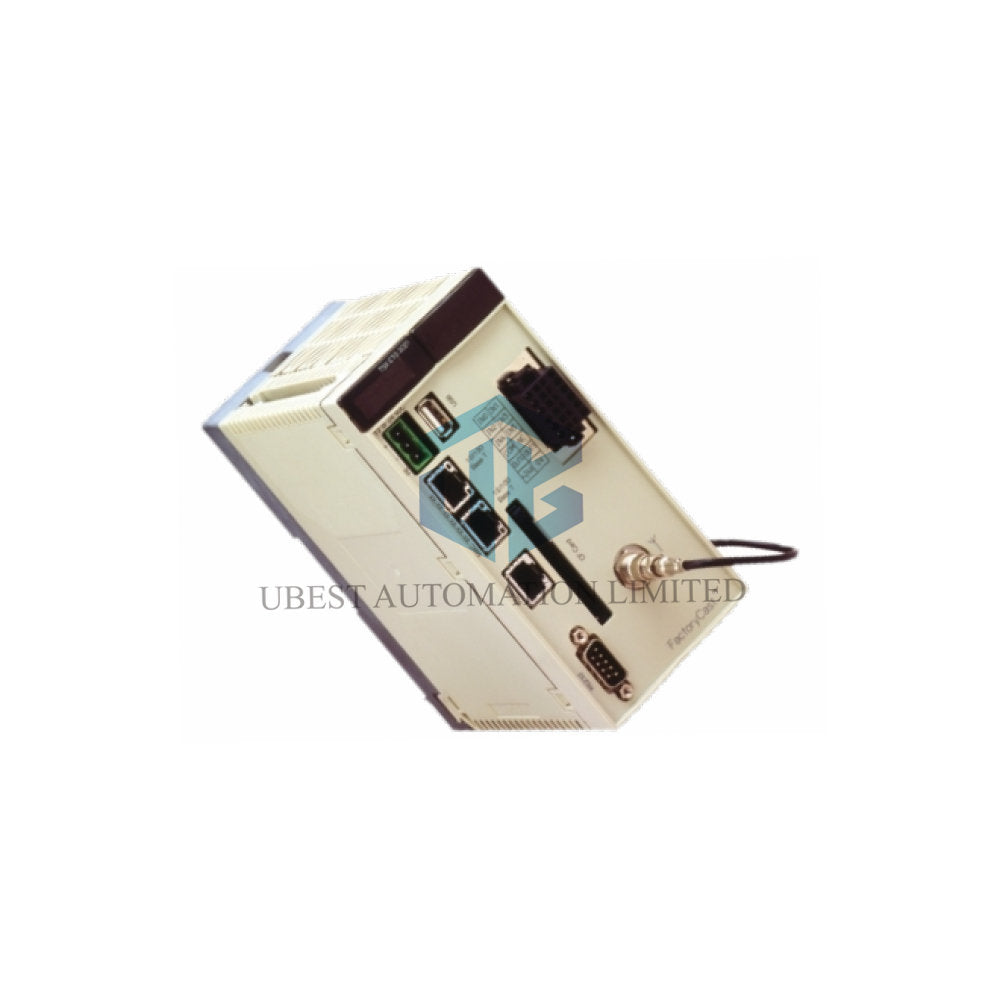

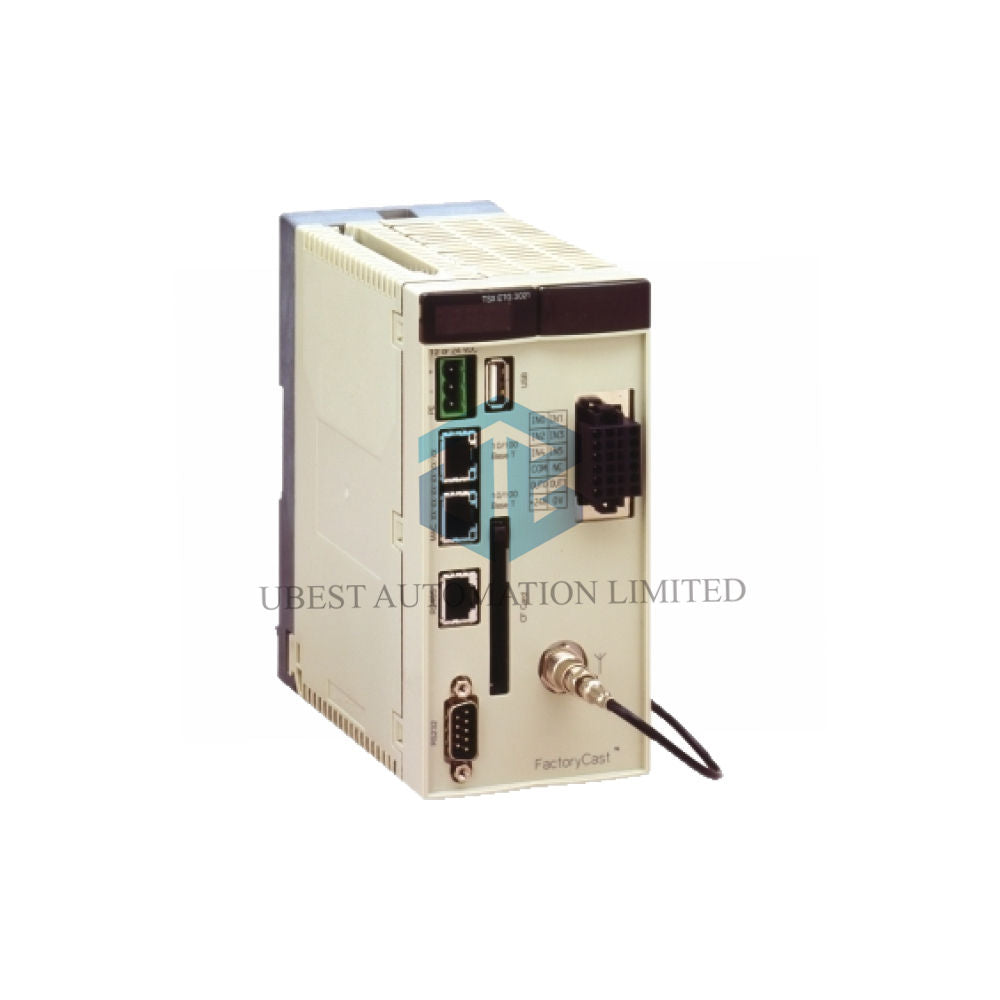

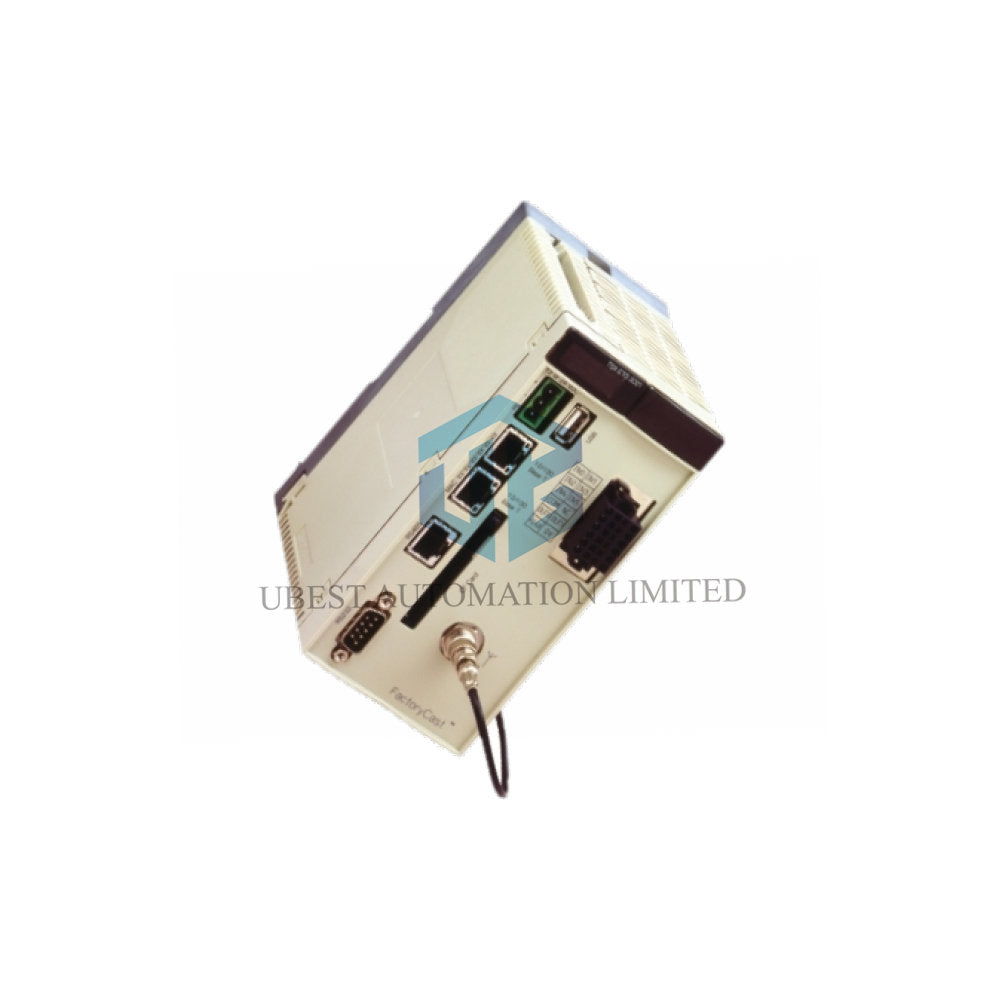

ماژول سرور وب و درگاه راه دور Schneider Electric TSXETG3021

با ماژول سرور وب و درگاه Schneider Electric TSXETG3021، PLC خود را به جهان متصل کنید. این ماژول چندمنظوره برای PLCهای TSX Micro، دسترسی از راه دور، ثبت داده‌ها و مسیریابی ارتباطات را فراهم می‌کند. این ماژول دارای مودم GSM/GPRS داخلی، درگاه‌های اترنت و ورودی/خروجی دیجیتال است و برای کاربردهای پایش و کنترل از راه دور ایده‌آل است.

ویژگی‌های اصلی

سرور وب یکپارچه (Class D20) برای HMI از راه دور و عیب‌یابی دستگاه.
مودم GSM/GPRS (900/1800 MHz) برای ارتباطات سلولی در مکان‌هایی که اترنت در دسترس نیست.
درگاه ارتباطی دوگانه: مسیریابی اترنت TCP/IP به Modbus و مودم به Modbus/اترنت.
حافظه قابل‌گسترش: 32 MB داخلی، به‌علاوه حداکثر 1 GB از طریق CompactFlash یا حافظه USB.
ورودی/خروجی داخلی: 6 ورودی گسسته و 2 خروجی گسسته برای کنترل محلی.
امنیت شبکه: شامل مینی‌فایروال قابل پیکربندی، حفاظت با گذرواژه و پشتیبانی از VPN.
پروتکل‌های متعدد: پشتیبانی از SMTP، FTP، SOAP، BootP/DHCP، PPP و SNMP.
نصب انعطاف‌پذیر: ریل DIN یا صفحه.

داده‌های فنی

برند: Schneider Electric
مدل: TSXETG3021
خط محصول: TSX Micro / درگاه HMI FactoryCast
نوع: سرور وب، درگاه ارتباطی و مسیریاب
حافظه: 32 MB داخلی، حداکثر 1 GB از طریق CF/USB
مودم: GSM/GPRS 900/1800 MHz
اترنت: 2 درگاه RJ45 (10/100BASE-TX)
سریال: RS-232 (برای مودم)، RS-485 (مدیر Modbus، حداکثر 31 دستگاه)
ورودی/خروجی دیجیتال: 6 ورودی، 2 خروجی (منطق مثبت)
ولتاژ تغذیه: 9...30 V DC (مقدار نامی 12/24 V DC)
مصرف جریان: 100 mA
دمای کاری: 0°C تا 60°C
درجه حفاظت: IP20
ابعاد (عرضxارتفاعxعمق): 73.2 x 151.5 x 116.7 mm
وزن: تقریباً 0.92 kg

راهنمای نصب

1. ماژول را روی ریل DIN یا صفحه‌ای درون تابلو کنترل نصب کنید.
2. منبع تغذیه 9-30V DC را متصل کنید.
3. برای فعال‌سازی عملکرد GSM/GPRS، یک سیم‌کارت معتبر را در شیار مودم ماژول قرار دهید.
4. درگاه‌های اترنت را به شبکه محلی و/یا روتر اینترنت متصل کنید.
5. 6 ورودی دیجیتال و 2 خروجی دیجیتال را بر اساس نیاز برای حسگری/کنترل محلی سیم‌کشی کنید.
6. برای ثبت گسترده‌تر داده‌ها یا ذخیره‌سازی صفحات وب، یک CompactFlash یا حافظه USB وارد کنید.
7. برای پیکربندی صفحات سرور وب، عملکردهای درگاه، فایروال و تنظیمات ارتباطی، از نرم‌افزار Web Designer ارائه‌شده استفاده کنید.
پیکربندی دقیق الزامی است. به دفترچه‌های رسمی نصب و برنامه‌نویسی Schneider Electric مراجعه کنید.

سازگاری

برای پلتفرم PLC Schneider Electric TSX Micro طراحی شده است. به‌عنوان درگاه بین شبکه‌های Modbus (سریال) و شبکه‌های اترنت TCP/IP عمل می‌کند. با شبکه‌های استاندارد GSM/GPRS سازگار است.

محتویات بسته

1 x ماژول درگاه Schneider Electric TSXETG3021.
1 x نرم‌افزار Web Designer (CD-ROM).
مستندات.

گارانتی و پشتیبانی

این محصول از تاریخ خرید دارای 12 ماه گارانتی است.

ارسال

ما محصولات را در سراسر جهان از طریق FedEx، UPS و DHL ارسال می‌کنیم.

توجه: پیکربندی امنیت شبکه (فایروال، گذرواژه‌ها و VPN) هنگام اتصال به شبکه‌های عمومی حیاتی است. تنظیمات صحیح را به افراد واجد صلاحیت بسپارید.
