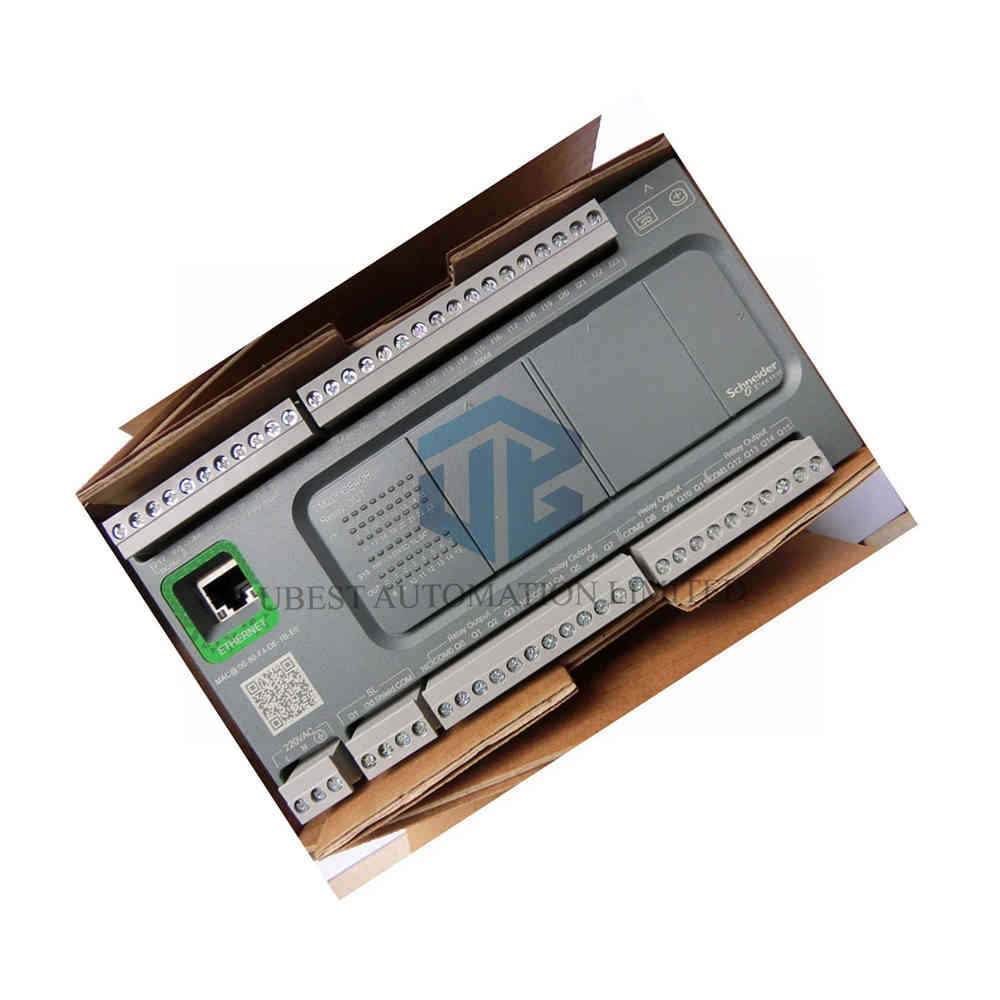

کنترل‌کننده منطقی Schneider Easy Modicon M200 TM200CE40R — 40 ورودی/خروجی، رله‌ای + اترنت

TM200CE40R از Schneider Electric به سری Easy Modicon M200 تعلق دارد. این کنترل‌کننده منطقی، 40 ورودی/خروجی گسسته را با خروجی‌های رله‌ای و اترنت یکپارچه ترکیب می‌کند. این محصول برای کنترل ماشین‌آلات، اتوماسیون ساختمان و واحدهای فرایندی کوچک طراحی شده است. مهندسان TM200CE40R را به‌دلیل تغذیه 100–240 V AC، ورودی‌های شمارش سریع و اتصال Modbus TCP/IP انتخاب می‌کنند. این کنترل‌کننده در محفظه جمع‌وجور 175 mm قابل نصب روی ریل DIN قرار دارد و عملکرد اسکن قطعی را ارائه می‌دهد.

خلاصه

• TM200CE40R در یک واحد جمع‌وجور، 24 ورودی گسسته و 16 خروجی رله‌ای را فراهم می‌کند.
• چهار ورودی سرعت‌بالا برای شمارش تک‌فاز، چهارربعی و پالس/جهت، به فرکانس 100 kHz می‌رسند.
• اترنت یکپارچه از عملکرد کلاینت و سرور Modbus TCP/IP با سرعت 10/100 Mbit/s پشتیبانی می‌کند.
• دو رابط سریال از RS485 و RS232/RS485 برای Modbus RTU/ASCII و SoMachine-Network پشتیبانی می‌کنند.
• تنظیم‌کننده PID حداکثر 14 حلقه هم‌زمان را برای کنترل دما و جریان مدیریت می‌کند.
• درگاه کارت micro SD با ظرفیت 32 GB و باتری BR2032 از برنامه‌ها و داده‌های ماندگار محافظت می‌کنند.

مشخصات فنی

• برند: Schneider Electric
• مدل: TM200CE40R
• سری: Easy Modicon M200
• نوع محصول: کنترل‌کننده منطقی با 40 ورودی/خروجی گسسته
• ولتاژ تغذیه: 100…240 V AC، فرکانس 50/60 Hz، توان ظاهری 59…69 VA در حداکثر بار ورودی/خروجی
• محدوده ولتاژ تغذیه: 85…264 V AC با جریان هجومی 50 A
• ورودی‌های گسسته: در مجموع 24 — تعداد 4 ورودی سریع (I2…I5)، تعداد 4 ورودی سرعت‌بالا (I0، I1، I6، I7)، تعداد 16 ورودی معمولی (I8…I23)
• ولتاژ و جریان ورودی: 24 V DC، 7 mA برای هر کانال، امپدانس 3.3 کیلو‌اهم
• منطق ورودی: سینک یا سورس، نوع 1 طبق EN/IEC 61131-2
• آستانه‌های ورودی: حالت 1 ≥ 15 V، حالت 0 ≤ 5 V
• زمان پاسخ (سرعت‌بالا): 5 µs برای وصل و قطع در I0، I1، I6، I7
• زمان پاسخ (سریع): 35 µs برای وصل، 100 µs برای قطع در I2…I5
• زمان پاسخ (معمولی): 35–55 µs برای وصل، 100–125 µs برای قطع در I8…I23
• فیلتر قابل پیکربندی: 0 ms، 3 ms یا 12 ms برای هر ورودی
• خروجی‌های گسسته: 16 رله، کنتاکت معمولاً باز
• جریان نامی خروجی: 2 A برای هر کانال، 4 A برای هر مشترک (COM 0…COM 3)
• ولتاژ خروجی: 24 V DC و 220 V AC، حداکثر 30 V DC / 250 V AC
• زمان پاسخ خروجی: 10 ms برای وصل و قطع در Q0…Q15
• دوام الکتریکی: 100,000 چرخه در AC-12 با 240 V و 480 VA و DC-12 با 24 V و 48 W
• دوام مکانیکی: 20,000,000 چرخه، حداقل بار 10 mA در 5 V DC
• فرکانس کلیدزنی: 0.1 Hz در حداکثر بار
• ورودی‌های شمارش: 4 کانال HSC با فرکانس 100 kHz، دقت 32 بیتی، رمزگذاری تربیعی x1/x2/x4، پالس/جهت، CW/CCW
• ظرفیت توسعه: 4 ماژول، حداکثر 128 خروجی ترانزیستوری یا 80 خروجی رله‌ای
• حافظه: 512 بایت حافظه فلش داخلی برای پشتیبان‌گیری از برنامه
• ذخیره‌سازی داده: کارت micro SD با ظرفیت 32 GB (اختیاری)
• باتری: BR2032 Li-CFx، عمر 5 سال، پشتیبان‌گیری 3 ساله در دمای 25 °C
• سرعت اجرا: 0.2 µs برای هر دستور بولی، 0.3 ms برای هر 1 K دستور
• زمان پاسخ کار رویداد: 60 µs
• انحراف ساعت: ≤ 90 s در ماه در دمای 25 °C
• کنترل: PID قابل تنظیم، حداکثر 14 حلقه هم‌زمان
• اترنت: 1 پورت RJ45، ‏10/100BASE-T، کارخواه/کارساز Modbus TCP/IP
• اتصالات سریال: سریال 1 از نوع RS485 (غیرایزوله)، سریال 2 از نوع RS232/RS485 (RS485 ایزوله)
• USB: Mini B USB 2.0، سرعت 12 Mbit/s، پروتکل SoMachine-Network
• سرعت انتقال: 1.2…115.2 kbit/s، گذرگاه RS485 به طول 15 m، گذرگاه RS232 به طول 3 m
• تغذیه حسگر: 24 V DC با جریان 300 mA از کنترل‌گر
• عایق‌بندی: 1780 V AC بین خروجی و منطق، بین گروه‌های خروجی و بین تغذیه و منطق؛ 500 V AC بین ورودی و منطق
• نشانگرهای LED: PWR، RUN، ERR، SD، BAT، SL1، وضعیت ورودی/خروجی هر کانال، LK/ACT 10/100
• نصب: ریل DIN نوع TH35-15 یا TH35-7.5، یا نصب روی پنل با کیت تثبیت، طبق IEC 60715
• ابعاد: ارتفاع 90 mm، عمق 70 mm، عرض 175 mm
• وزن خالص: 0.512 kg
• درجه حفاظت: IP20 با درپوش محافظ در جای خود
• دمای محیط: هنگام کار 0…55 °C (افقی)، هنگام نگهداری −25…70 °C
• رطوبت نسبی: 10…95 %، بدون میعان، هنگام کار و نگهداری
• درجه آلودگی: ≤ 2
• ارتفاع کار: 0…2000 m؛ ارتفاع نگهداری 0…3000 m

مقاومت محیطی و سازگاری الکترومغناطیسی

• مقاومت در برابر تخلیه الکترواستاتیکی: 8 kV از طریق هوا و 6 kV از طریق تماس، طبق EN/IEC 61000-4-2
• مقاومت در برابر میدان تشعشعی: 10 V/m در بازه 80 MHz تا 3 GHz، طبق EN/IEC 61000-4-3
• مقاومت در برابر پالس‌های گذرای سریع: 2 kV روی خطوط برق و خروجی‌های رله
• مقاومت در برابر موج‌های ضربه‌ای: 2 kV روی خطوط برق AC و خروجی‌های رله، طبق EN/IEC 61000-4-5
• مقاومت در برابر تداخل RF هدایتی: 10 V در بازه 0.15…80 MHz، طبق EN/IEC 61000-4-6
• انتشار تشعشعی مطابق کلاس A با مقدار QP برابر 40–47 dBμV/m در فاصله 10 m، طبق EN/IEC 55011
• مقاومت در برابر شوک: 15 gn به مدت 11 ms و 30 gn به مدت 6 ms
• مقاومت در برابر لرزش روی ریل: دامنه 3.5 mm در فرکانس 5…8.4 Hz و شتاب 1 gn در فرکانس 8.4…150 Hz
• مقاومت در برابر وقفه‌های کوتاه تغذیه، بدون بازنشانی تا 10 ms
• گواهی‌های محصول شامل CE، RCM، IACS E10، CSA و CULus هستند.

راهنمای کابل‌کشی

• طول کابل ورودی بدون شیلد را کمتر از 50 m و طول کابل ورودی سریع شیلددار را کمتر از 10 m نگه دارید.
• برای کلیدزنی مطمئن، طول کابل خروجی بدون شیلد را کمتر از 150 m نگه دارید.
• ورودی‌ها و خروجی‌ها را به ترمینال‌های پیچی جداشدنی وصل کنید.
• تغذیه 100–240 V AC را به ترمینال جداشدنی 3 خانه وصل کنید.
• از درگاه RJ45 برای اترنت و از درگاه Mini B برای برنامه‌ریزی استفاده کنید.

راهنمای نصب

• کنترلر را به‌صورت افقی روی ریل DIN از نوع TH35-15 یا TH35-7.5 نصب کنید.
• دمای هوای محیط را در محدوده 0…55 °C نگه دارید و از رطوبت چگالشی بالاتر از 95 % پرهیز کنید.
• تغذیه حسگر 24 V DC را به منبع داخلی 300 mA وصل کنید.
• برای تطبیق با نویز سیگنال، فیلتر ورودی را روی 0 ms، 3 ms یا 12 ms تنظیم کنید.
• ورودی‌های پرسرعت I0, I1, I6, I7 را به HSC یا وظایف رویداد اختصاص دهید.
• پیش از نخستین بارگیری برنامه، کارت micro SD با ظرفیت 32 GB را برای پشتیبان‌گیری از برنامه وارد کنید.
• باتری BR2032 را نصب کنید تا هنگام قطع برق، داده‌ها حفظ شوند.
• عایق‌بندی 1780 V AC بین گروه‌های خروجی و منطق داخلی را بررسی کنید.

محتویات بسته

• 1 × کنترلر منطقی Schneider TM200CE40R
• 1 × ترمینال پیچی جداشدنی برای ورودی‌ها
• 1 × ترمینال پیچی جداشدنی برای خروجی‌ها
• 1 × ترمینال جداشدنی 4 خانه برای پورت سریال 1
• 1 × ترمینال جداشدنی 3 خانه برای تغذیه 100–240 V AC
• 1 × باتری BR2032 Li-CFx
• 1 × درپوش محافظ برای حفاظت IP20
• 1 × مستندات شروع سریع

ارسال

• ارسال بین‌المللی همراه با رهگیری توسط FedEx، UPS و DHL انجام می‌شود.
• سفارش‌ها 1–3 روز کاری پس از تأیید پرداخت ارسال می‌شوند.
• ابعاد بسته‌بندی 13.8 × 18.4 × 9.0 cm و وزن ناخالص آن 7.4 kg است.
• برای دریافت قیمت حمل سریع با sales@ubestplc.com تماس بگیرید.

سؤالات متداول

• پرسش: TM200CE40R چند ورودی پرسرعت دارد؟
  پاسخ: چهار ورودی (I0, I1, I6, I7) برای HSC و وظایف رویداد به فرکانس 100 kHz می‌رسند.
• پرسش: آیا خروجی‌های رله‌ای می‌توانند بارهای DC و AC را هر دو قطع و وصل کنند؟
  پاسخ: بله، 16 خروجی رله‌ای با ظرفیت نامی 2 A، بارهای 24 V DC و 220 V AC را کنترل می‌کنند.
• پرسش: کنترلر از کدام پروتکل‌های ارتباطی پشتیبانی می‌کند؟
  پاسخ: Modbus TCP/IP از طریق اترنت، به‌علاوه Modbus RTU/ASCII و SoMachine-Network از طریق پورت سریال.
• پرسش: چند ماژول توسعه می‌توانم متصل کنم؟
  پاسخ: حداکثر 4 ماژول؛ در مجموع 128 خروجی ترانزیستوری یا 80 خروجی رله‌ای.
• پرسش: هنگام قطع برق، چه چیزی از برنامه‌ها محافظت می‌کند؟
  پاسخ: حافظه فلش 512 بایتی به‌همراه باتری BR2032، در دمای 25 °C پشتیبانی 3 ساله فراهم می‌کند.
• پرسش: ولتاژ تغذیه موردنیاز TM200CE40R چقدر است؟
  پاسخ: 100…240 ولت AC با فرکانس 50/60 هرتز، با محدوده مجاز 85…264 ولت AC.
