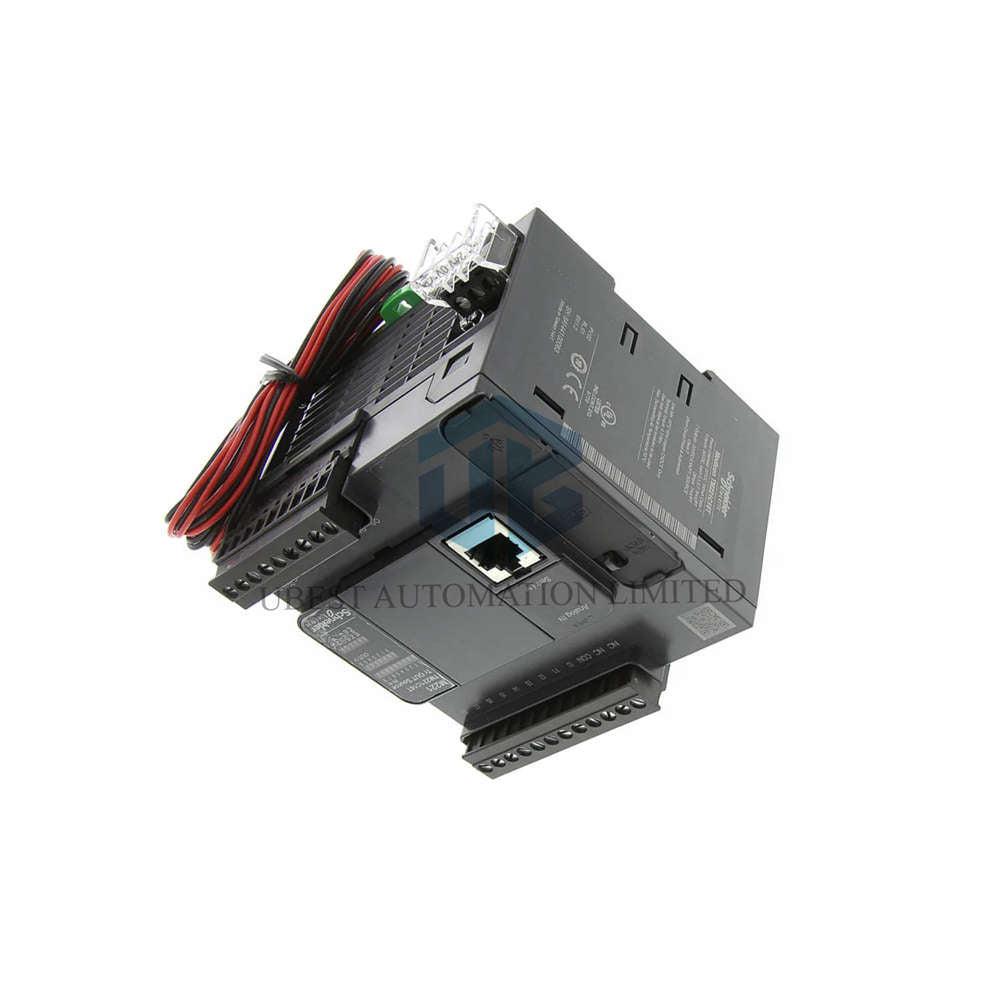

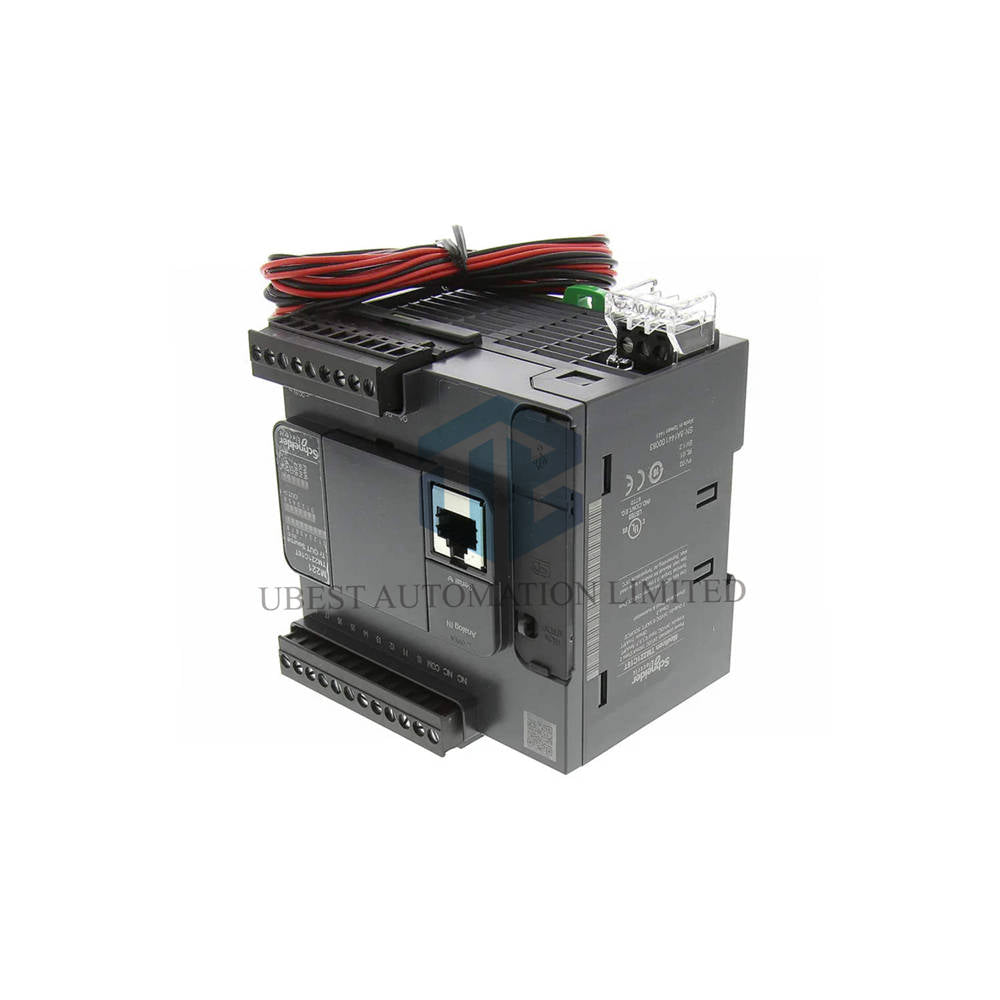

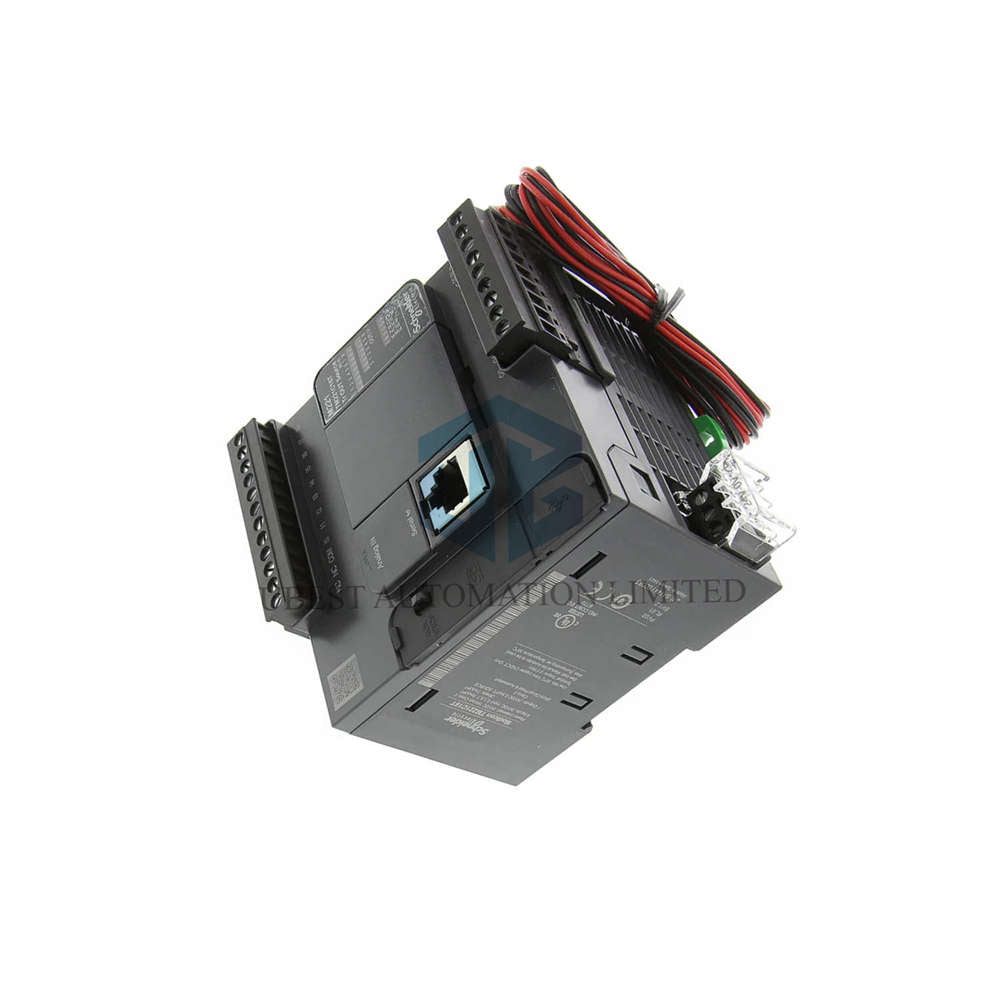

کنترل‌کننده منطقی Schneider Modicon M221 TM221C16T – ۱۶ ورودی/خروجی، ترانزیستور PNP، ۲۴ V DC

TM221C16T از خانواده کنترل‌کننده‌های Schneider Electric Modicon M221 است. این دستگاه ۱۶ نقطه ورودی/خروجی گسسته با خروجی‌های ترانزیستوری PNP و تغذیه ۲۴ V DC ارائه می‌دهد. همچنین ۲ ورودی آنالوگ و ۴ کانال شمارش سریع دارد و برای ماشین‌آلات فشرده مناسب است. مهندسان TM221C16T را زمانی انتخاب می‌کنند که به کنترل سریع PWM، موقعیت‌یابی PTO و سیم‌کشی ساده تابلو نیاز دارند.

خلاصه

• TM221C16T دارای ۹ ورودی گسسته است که ۴ ورودی سریع با نرخ ۱۰۰ kHz را شامل می‌شود.
• این دستگاه ۲ ورودی آنالوگ با وضوح ۱۰ بیتی و کم‌ارزش‌ترین بیت ۱۰ mV دارد.
• هفت خروجی ترانزیستوری PNP بارهای ۰٫۵ A را راه‌اندازی می‌کنند و از حفاظت اضافه‌بار و اتصال کوتاه برخوردارند.
• کنترل‌کننده با برق ۲۴ V DC و محدوده تغذیه ۲۰٫۴ تا ۲۸٫۸ V کار می‌کند.
• این دستگاه از ۴ ماژول توسعه برای افزودن خروجی‌های ترانزیستوری یا رله‌ای پشتیبانی می‌کند.
• اشنایدر الکتریک این دستگاه را مطابق استانداردهای EN/IEC 61131-2 و EN/IEC 61010-2-201 تولید می‌کند.

چرا مهندسان این کنترل‌کننده را انتخاب می‌کنند

• پاسخ‌دهی سریع خروجی: Q0 و Q1 در ۵ µs سوئیچ می‌کنند و امکان اجرای دقیق وظایف PWM و پالس را فراهم می‌آورند.
• ورودی آنالوگ داخلی: دو ورودی ۰–۱۰ V نیاز به ماژول‌های اضافی را در تابلوهای کوچک برطرف می‌کنند.
• آماده برای موقعیت‌یابی: خروجی PTO دو محور را در حالت پالس/جهت با فرکانس ۱۰۰ kHz راه‌اندازی می‌کند.
• حافظه قدرتمند: حافظه ۲۵۶ kB از برنامه، داده‌ها و متغیرهای داخلی پشتیبان‌گیری می‌کند.
• دارای گواهی دریایی: تأییدیه‌های ABS، LR، DNV-GL و RCM برای محیط‌های سخت عرشه کشتی مناسب‌اند.

مشخصات فنی

• برند: اشنایدر الکتریک
• مدل: TM221C16T
• سری: Modicon M221
• سازنده: اشنایدر الکتریک
• نوع محصول: کنترل‌کننده منطقی با ۱۶ ورودی/خروجی گسسته
• ولتاژ نامی تغذیه: ۲۴ V DC، با محدوده ۲۰٫۴–۲۸٫۸ V
• جریان هجومی: ≤ ۳۵ A
• مصرف توان: ≤ ۱۰ W در ۲۴ V، با حداکثر تعداد ماژول‌های توسعه
• مصرف توان پایه: ≤ ۳٫۹ W در ۲۴ V، بدون ماژول‌های توسعه
• تغذیه باس توسعه: ۰٫۳۲۵ A در ۵ V و ۰٫۱۵ A در ۲۴ V
• ورودی‌های گسسته: ۹ ورودی، نوع ۱ مطابق IEC 61131-2، شامل ۴ ورودی سریع
• منطق ورودی: سینک یا سورس (مثبت/منفی)
• جریان ورودی: 7 mA برای ورودی‌های گسسته و 5 mA برای ورودی‌های سریع
• امپدانس ورودی: 3.4 kΩ برای ورودی‌های گسسته و 4.9 kΩ برای ورودی‌های سریع
• آستانه‌های ورودی: حالت 1 ≥ 15 V؛ حالت 0 ≤ 5 V
• ورودی‌های آنالوگ: 2 کانال، بازه 0–10 V، تفکیک‌پذیری 10-bit، کم‌ارزش‌ترین بیت 10 mV
• دقت آنالوگ: ±1 % از گستره کامل
• تبدیل آنالوگ: 1 ms برای هر کانال به‌علاوه یک چرخه کنترل‌گر
• اضافه‌بار آنالوگ: ±30 V DC به‌مدت 5 دقیقه؛ ±13 V DC به‌طور دائم
• امپدانس ورودی آنالوگ: 100 kΩ
• خروجی‌های گسسته: 7 خروجی ترانزیستوری PNP، شامل 2 خروجی سریع
• جریان خروجی: 0.5 A برای هر خروجی؛ 3.5 A برای هر خروجی مشترک
• افت ولتاژ خروجی: ≤ 1 V؛ جریان نشتی 0.1 mA
• محافظت خروجی: محافظت در برابر اضافه‌بار و اتصال کوتاه در 0.2 A با بازنشانی خودکار پس از 1 s
• فرکانس خروجی: 100 kHz روی Q0–Q1، 5 kHz روی Q2–Q3، 0.1 kHz روی Q4–Q6
• زمان پاسخ: 5 µs روی Q0–Q1، 50 µs روی Q2–Q3، 300 µs روی سایر خروجی‌ها
• پاسخ ورودی: 5 µs روی ورودی‌های سریع I0، I1، I6، I7؛ خاموش‌شدن در 100 µs برای سایر ورودی‌ها
• فیلترگذاری قابل پیکربندی: 0 ms، 3 ms یا 12 ms برای ورودی‌ها
• ورودی‌های شمارش: 4 ورودی سریع با فرکانس 100 kHz، ظرفیت 32-bit، حالت HSC
• انواع سیگنال کنترل: تربیع A/B، پالس/جهت، تک‌فاز
• موقعیت‌یابی: PTO برای 2 محور با پالس/جهت در 100 kHz؛ 1 محور در CW/CCW
• بلوک‌های تابع: PWM، PLS و مولد فرکانس
• حلقه تنظیم: PID قابل تنظیم با حداکثر 14 حلقه هم‌زمان
• زمان اجرا: 0.2 µs برای هر دستور بولی؛ 0.3 ms برای هر 1 K دستور
• پاسخ وظیفه رویداد: 60 µs
• حافظه: 256 kB برای RAM برنامه و داده؛ 256 kB برای متغیرهای داخلی
• حافظه پشتیبان: فلش داخلی 256 kB برای برنامه و داده
• ذخیره‌سازی داده: کارت SD اختیاری 2 GB
• باتری: لیتیومی BR2032، عمر 4 سال، پشتیبان‌گیری 1 سال در دمای 25 °C
• ناحیه‌های شیء: 512 بیت %M، 8000 کلمه %MW، 512 ثابت %KW، 255 تایمر، 255 شمارنده
• ساعت بلادرنگ: دارد، با انحراف ≤ 30 ثانیه در ماه در دمای 25 °C
• درگاه‌های ارتباطی: USB mini B 2.0؛ سریال 1 RS485 RJ45؛ سریال 2 RS232/RS485 RJ45
• نرخ انتقال: سریال 1.2–115.2 kbit/s؛ USB با سرعت 480 Mbit/s
• پروتکل‌ها: Modbus master/slave RTU/ASCII، SoMachine-Network، USB
• منبع تغذیه لینک سریال: 5 V در 200 mA
• نشانگرهای محلی: LEDهای PWR، RUN، ERR، SD، BAT، SL1، SL2 و I/O هر کانال
• فاصله کابل: 10 m با شیلد برای ورودی سریع؛ 30 m بدون شیلد برای خروجی و ورودی دیجیتال
• کابل آنالوگ: 1 m بدون شیلد؛ خروجی سریع 3 m با شیلد
• عایق‌بندی: 2300 V AC بین منبع تغذیه و منطق داخلی؛ 500 V AC بین I/O و منطق
• نصب: ریل TH35-15 یا TH35-7.5 مطابق IEC 60715، یا نصب روی پنل با کیت نصب
• ابعاد: ارتفاع 90 mm، عمق 70 mm، عرض 95 mm؛ وزن 0.346 kg
• دمای محیط: −10–55 °C در حالت افقی؛ −10–35 °C در حالت عمودی
• دمای نگهداری: −25–70 °C
• رطوبت نسبی: 10–95 %، بدون میعان، هنگام کار و نگهداری
• حفاظت: IP20 با نصب درپوش محافظ؛ درجه آلودگی ≤ 2
• ارتفاع: عملکرد در ارتفاع 0–2000 m؛ نگهداری در ارتفاع 0–3000 m
• مقاومت در برابر ضربه: 147 m/s² به‌مدت 11 ms
• مقاومت در برابر لرزش: 3.5 mm در 5–8.4 Hz و 1 gn در 8.4–150 Hz
• مصونیت در برابر وقفه کوتاه: 10 ms
• مصونیت ESD: 8 kV تخلیه هوایی و 4 kV تخلیه تماسی مطابق EN/IEC 61000-4-2
• مصونیت در برابر میدان: 10 V/m از 80 MHz تا 1 GHz مطابق EN/IEC 61000-4-3
• مصونیت در برابر میدان مغناطیسی: 30 A/m در 50/60 Hz مطابق EN/IEC 61000-4-8
• مصونیت در برابر پالس‌های گذرا: 2 kV روی خطوط برق و خروجی رله؛ 1 kV روی I/O و لینک سریال
• مصونیت در برابر اضافه‌ولتاژ گذرا: 2 kV حالت مشترک روی خطوط AC؛ 1 kV روی I/O و کابل شیلددار
• مصونیت در برابر تداخل RF هدایت‌شده: 10 Vrms از 0.15 تا 80 MHz مطابق EN/IEC 61000-4-6
• مصونیت دریایی: 3 Vrms از 0.1 تا 80 MHz به‌علاوه فرکانس‌های نقطه‌ای مطابق LR، ABS، DNV، GL
• انتشار: حدود تابش‌یافته و هدایت‌شده کلاس A مطابق EN/IEC 55011
• استانداردها: EN/IEC 60664-1، EN/IEC 61131-2، EN/IEC 61010-2-201
• گواهی‌ها: CE, ABS, CSA, CULus, LR, IACS E10, RCM, EAC, DNV-GL
• پایداری: محصول Green Premium، سازگار با RoHS، مرجع REACh عاری از SVHC

راهنمای نصب

• TM221C16T را مطابق IEC 60715 روی ریل TH35-15 یا TH35-7.5 نصب کنید.
• هنگام نصب مستقیم کنترلر روی پنل، از کیت نصب استفاده کنید.
• برای جریان آزاد هوا، در بالا و پایین دستگاه 50 mm فاصله خالی بگذارید.
• منبع تغذیه 24 V DC را به ترمینال 3 ترمیناله وصل کنید و قطبیت را مطابق علامت‌ها رعایت کنید.
• سیگنال‌های آنالوگ را از طریق کانکتور 4 ترمیناله وصل کنید و طول کابل را کمتر از 1 m نگه دارید.
• برای ورودی‌های پرسرعت از کابل شیلددار با طول کمتر از 10 m و برای خروجی‌های پرسرعت با طول کمتر از 3 m استفاده کنید.
• کابل ورودی و خروجی دیجیتال را با سیم بدون شیلد تا 30 m عبور دهید.
• ترمینال برنامه‌نویسی را به درگاه mini B USB 2.0 وصل کنید.
• برای ذخیره برنامه‌ها و دستورالعمل‌ها، یک کارت SD اختیاری 2 GB وارد کنید.
• پس از راه‌اندازی بررسی کنید که چراغ‌های LED مربوط به PWR و RUN سبز شوند و چراغ LED مربوط به ERR خاموش بماند.

محتویات بسته

• 1 × کنترلر منطقی TM221C16T
• 1 × ترمینال پیچی جداشدنی برای ورودی‌ها
• 1 × ترمینال پیچی جداشدنی برای خروجی‌ها
• 1 × ترمینال 3 ترمیناله برای منبع تغذیه 24 V DC
• 1 × کانکتور 4 ترمیناله برای ورودی‌های آنالوگ
• 1 × پوشش محافظ برای حفاظت IP20
• 1 × کیت نصب برای نصب روی پنل
• 1 × راهنمای نصب سریع

ضمانت و ارسال

• ما برای TM221C16T در برابر نقص‌های تولید، ضمانت 12ماهه ارائه می‌دهیم.
• ما از طریق FedEx، UPS و DHL به سراسر جهان ارسال می‌کنیم.
• سفارش‌هایی که پیش از ساعت 15:00 به وقت پکن ثبت شوند، همان روز کاری از انبار ارسال می‌شوند.
• حمل سریع، بسته به مقصد و ترخیص گمرکی، 3–7 روز کاری طول می‌کشد.
• هر کنترلر در جعبه اصلی خود، با محافظ فومی و حسگر ضربه ارسال می‌شود.
• پس از تحویل بسته به شرکت حمل‌ونقل، شماره پیگیری را از طریق ایمیل دریافت می‌کنید.

پرسش‌های متداول

• پرسش: آیا TM221C16T می‌تواند مستقیماً موتور پله‌ای را راه‌اندازی کند؟
  پاسخ: بله، حالت PTO دو محور را با پالس/جهت و فرکانس 100 kHz از طریق خروجی‌های پرسرعت راه‌اندازی می‌کند.
• پرسش: دقت دو ورودی آنالوگ چقدر است؟
  پاسخ: وضوح 10 بیتی، گام‌های 10 mV و دقت ±1 % تمام‌مقیاس دارند.
• پرسش: وقتی خروجی اتصال کوتاه به زمین داشته باشد چه اتفاقی می‌افتد؟
  پاسخ: حفاظت در برابر اضافه‌بار در 0.2 A فعال می‌شود و پس از 1 ثانیه به‌طور خودکار بازنشانی می‌شود.
• پرسش: آیا کنترلر هنگام قطع برق ساعت خود را حفظ می‌کند؟
  پاسخ: بله، باتری BR2032 در دمای 25 °C ساعت بلادرنگ را حدود 1 سال پشتیبانی می‌کند.
• پرسش: این مدل چه تأییدیه‌های دریایی دارد؟
  پاسخ: این محصول دارای تأییدیه‌های ABS، LR، DNV-GL و RCM برای عرشه‌های دریایی و صنعتی است.
• پرسش: چگونه درخواست قیمت بدهم؟
  پاسخ: به sales@ubestplc.com ایمیل بزنید یا در واتس‌اپ به +86 86 180 3000 5825 پیام دهید.
