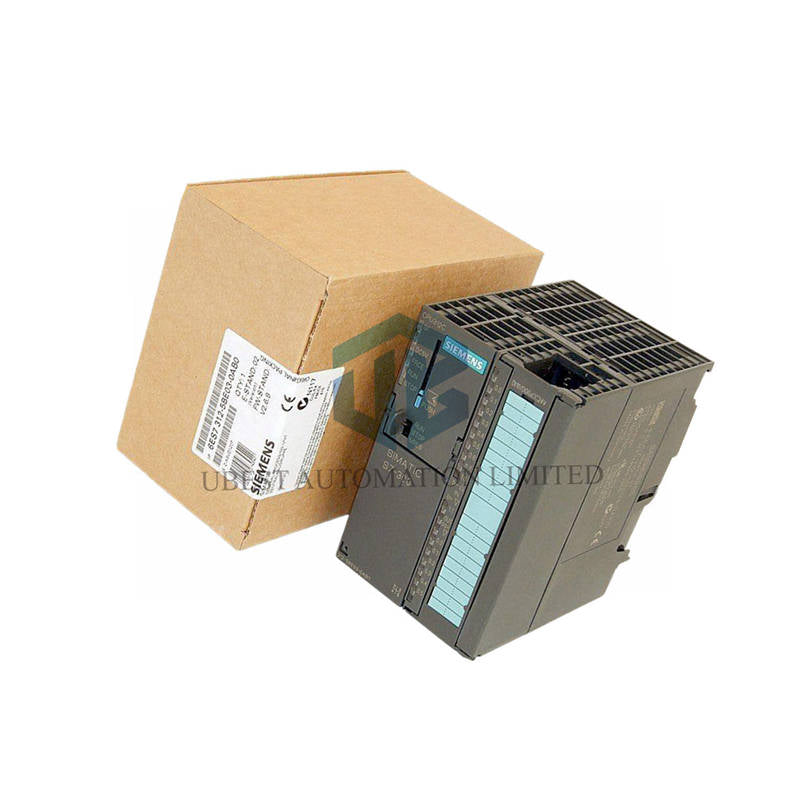

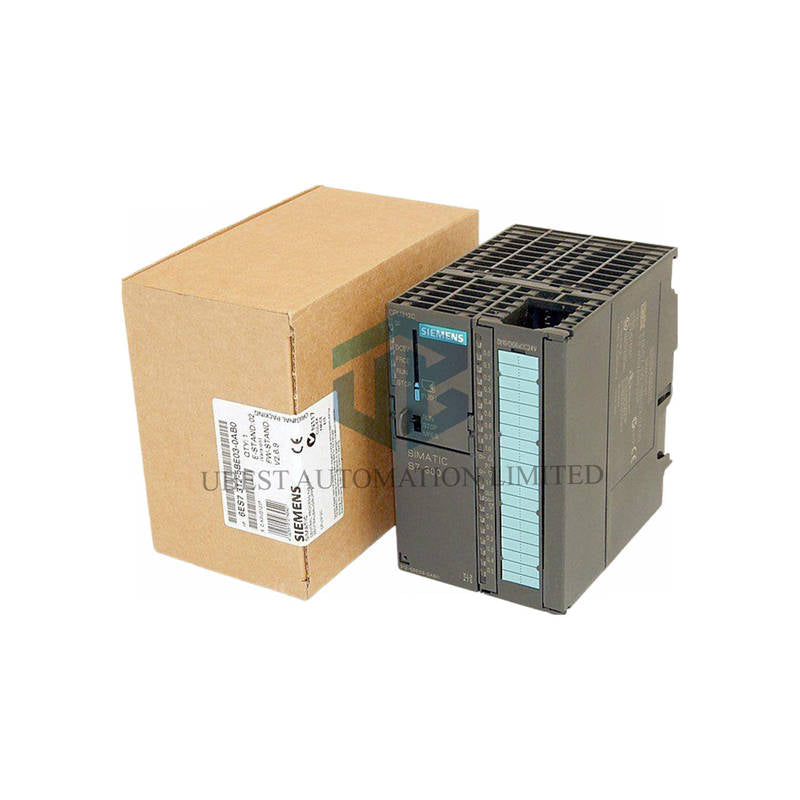

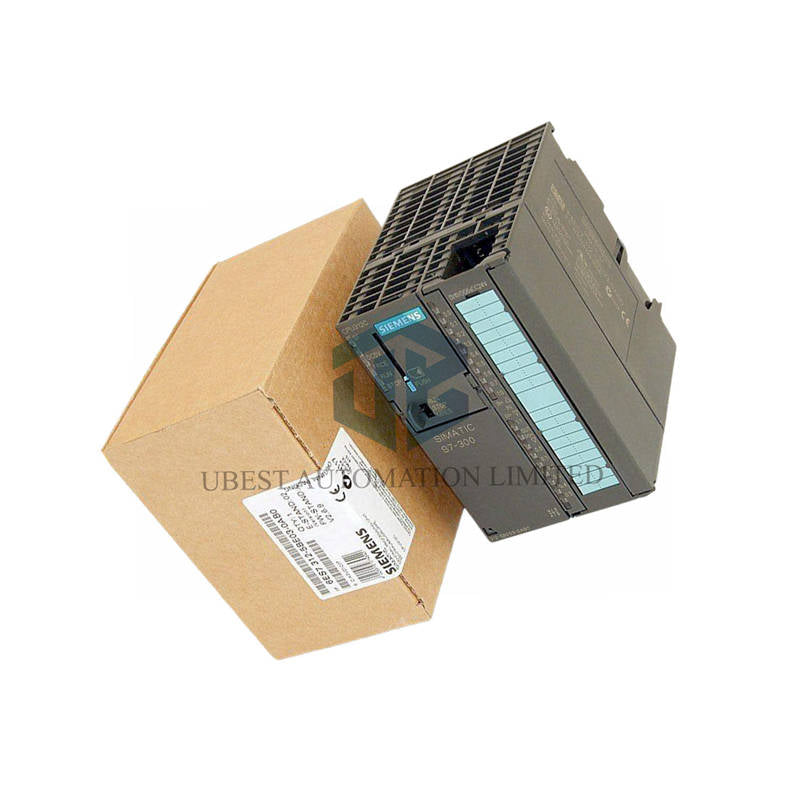

زیمنس 6ES7312-5BE03-0AB0 - واحد پردازش مرکزی فشرده S7-300 با ورودی/خروجی و شمارنده‌های یکپارچه

زیمنس 6ES7312-5BE03-0AB0 یک واحد پردازش مرکزی چندکاره و فشرده مدل 312C برای سری SIMATIC S7-300 است. این کنترلر همه‌کاره، یک CPU قدرتمند را با ورودی/خروجی دیجیتال یکپارچه و عملکردهای شمارشگر با سرعت بالا ترکیب می‌کند. دارای 10 ورودی دیجیتال و 6 خروجی دیجیتال است که دو عدد از آن‌ها می‌توانند به عنوان خروجی‌های پالس سریع یا شمارنده تا 10 کیلوهرتز استفاده شوند. با 32 کیلوبایت حافظه کاری و رابط MPI، این محصول راه‌حلی ایده‌آل و مقرون‌به‌صرفه برای ماشین‌های کوچک‌تر و وظایف کنترل مستقل است.

مشخصات فنی کامل

برند و سری: زیمنس SIMATIC S7-300

شماره مدل کامل: 6ES7312-5BE03-0AB0 (CPU 312C، نسخه سخت‌افزار 01، نسخه نرم‌افزار V2.6)

نوع محصول: واحد پردازش مرکزی فشرده (CPU) با ورودی/خروجی یکپارچه

ورودی/خروجی یکپارچه: 10 ورودی دیجیتال 24 ولت DC، 6 خروجی دیجیتال 24 ولت DC (0.5 آمپر)

کانال‌های سرعت بالا: 2 کانال قابل تنظیم به عنوان شمارنده یا خروجی پالس (حداکثر 10 کیلوهرتز)

حافظه کاری: 32 کیلوبایت یکپارچه

حافظه بارگذاری: نیازمند کارت حافظه میکرو (MMC)، پشتیبانی تا 4 مگابایت

رابط ارتباطی: 1 رابط MPI (RS485) برای برنامه‌نویسی و شبکه‌بندی پایه

ولتاژ تغذیه: 24 ولت DC (20.4 ولت تا 28.8 ولت)

توان مصرفی معمولی: 6 وات

زمان عملیات بیت: معمولاً 0.2 میکروثانیه

تعداد ماژول‌های توسعه: 0 (قابل توسعه با رک‌های ورودی/خروجی اضافی نیست)

دمای کاری: 0 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد

ابعاد (عرض × ارتفاع × عمق): 80 میلی‌متر × 125 میلی‌متر × 130 میلی‌متر

وزن: تقریباً 409 گرم

راهنمای نصب و سازگاری

واحد CPU 312C را روی ریل DIN استاندارد S7-300 نصب کنید. تغذیه 24 ولت DC خود را به ترمینال‌های L+ و M متصل نمایید. سنسورها و عملگرهای خود را از طریق کانکتور جلویی 40 پین یکپارچه به ورودی/خروجی متصل کنید. باید کارت حافظه میکرو (MMC) را وارد کنید تا CPU بتواند کار کند. برنامه‌نویسی را از طریق رابط MPI با استفاده از نرم‌افزار STEP 7 (نسخه V5.3 SP2 یا بالاتر) انجام دهید. توجه: این CPU مستقل است و قابل توسعه با ماژول‌های سیگنال اضافی S7-300 نیست.

محتویات بسته و گارانتی

محتویات بسته: 1 عدد ماژول CPU 312C زیمنس (6ES7312-5BE03-0AB0) با کانکتور جلویی (1 عدد 40 پین).

نکته مهم: کارت حافظه میکرو (MMC) برای عملکرد لازم است و به صورت جداگانه فروخته می‌شود.

گارانتی ما: این محصول دارای گارانتی کامل 12 ماهه است.

ارسال سریع جهانی

ما تحویل سریع در سراسر جهان را از طریق FedEx، UPS و DHL تضمین می‌کنیم.

سؤالات متداول (FAQ)

کارت حافظه میکرو (MMC) چیست و چرا لازم است؟

MMC کارت حافظه اجباری برای CPUهای S7-300 است. برنامه کاربر، پیکربندی و داده‌های شما را ذخیره می‌کند. CPU بدون آن نمی‌تواند اجرا شود. این کارت یک کارت SD استاندارد نیست بلکه فرمت خاص زیمنس است.

آیا می‌توانم ماژول‌های ورودی/خروجی بیشتری به این CPU اضافه کنم؟

خیر. CPU 312C یک CPU فشرده غیرقابل توسعه است. نمی‌توانید ماژول‌های سیگنال (SM)، ماژول‌های ارتباطی (CP) یا ماژول‌های عملکردی (FM) اضافی به آن متصل کنید. باید فقط از 10 ورودی و 6 خروجی یکپارچه آن استفاده کنید.

ورودی‌های شمارنده 10 کیلوهرتز را برای چه کاربردهایی می‌توان استفاده کرد؟

این ورودی‌ها برای کاربردهایی مانند اندازه‌گیری سرعت شفت چرخان (با انکودر افزایشی)، شمارش پالس‌های سریع از فلومتر یا تولید قطارهای پالس دقیق برای کنترل ساده موتور پله‌ای ایده‌آل هستند.

چگونه به این CPU متصل شده و آن را برنامه‌ریزی کنم؟

کامپیوتر برنامه‌نویسی خود را با کابل MPI/PPI (مانند PC Adapter USB) به پورت MPI آن متصل کنید. سپس با استفاده از نرم‌افزار Siemens STEP 7 (نسخه V5.3 SP2 یا بالاتر) منطق کنترل خود را نوشته و به CPU منتقل کنید.

آیا حافظه برنامه بدون باتری حفظ می‌شود؟

بله. حافظه پایدار (مانند برخی فلگ‌ها، تایمرها، شمارنده‌ها) و کل برنامه کاربر توسط کارت MMC که حافظه غیر فرار است حفظ می‌شود. نیازی به باتری برای پشتیبان‌گیری حافظه نیست.
