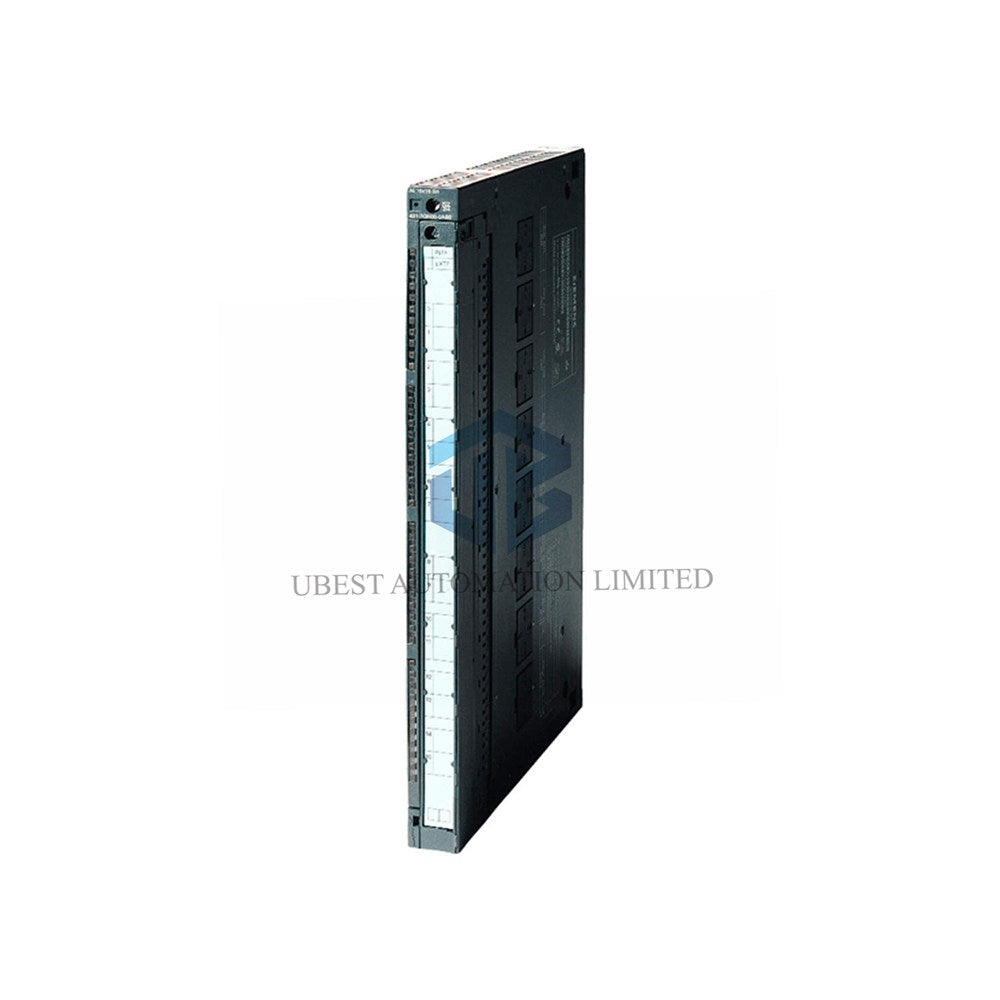

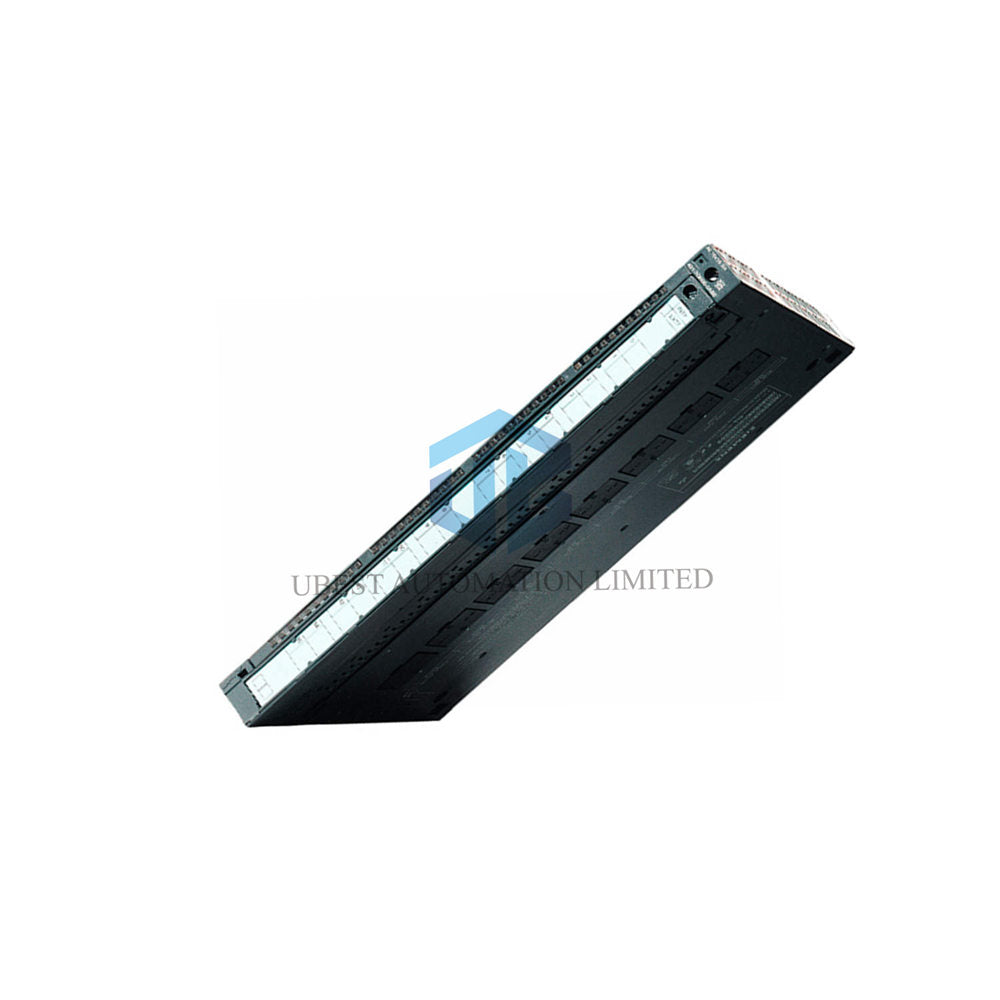

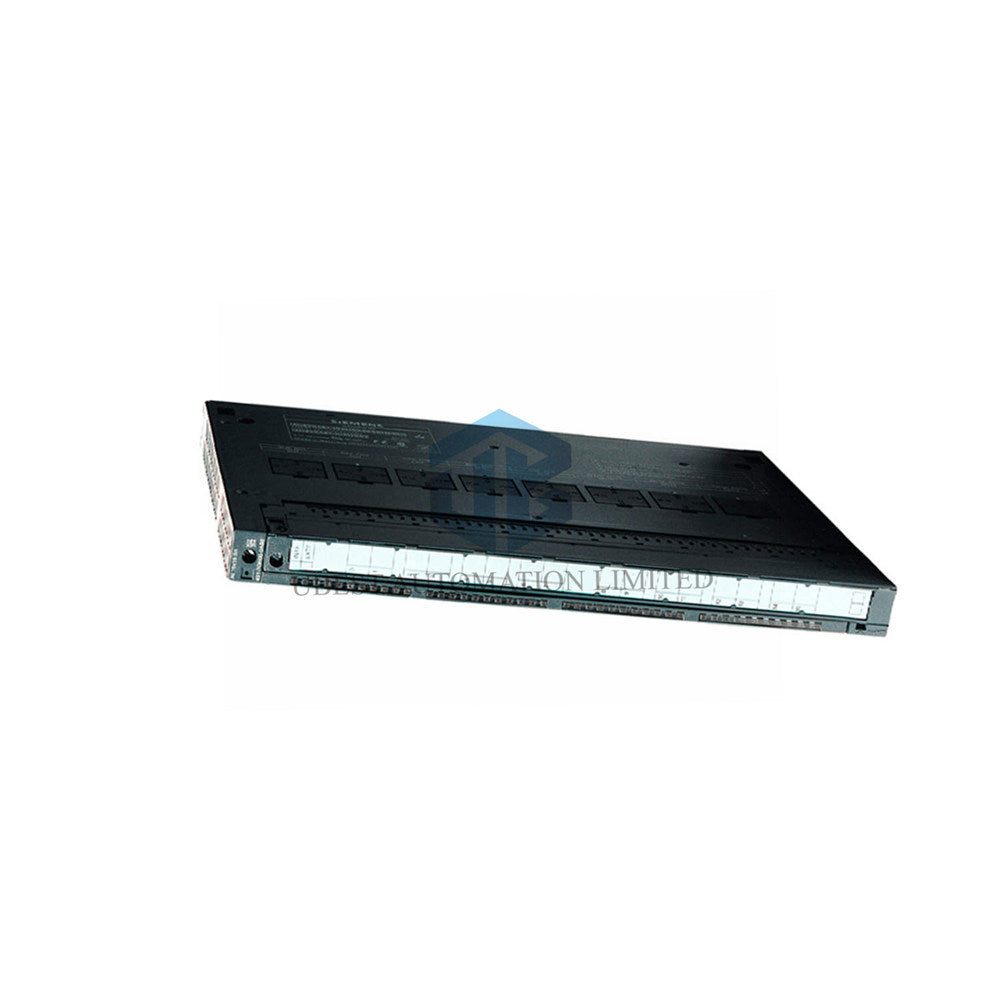

زیمنس 6ES7431-7QH00-0AB0 - ماژول ورودی آنالوگ یونیورسال 16 کاناله با چگالی بالا

راهکار نهایی اندازه‌گیری را تجربه کنید: زیمنس 6ES7431-7QH00-0AB0. این ماژول ورودی آنالوگ پرچم‌دار برای PLCهای SIMATIC S7-400، تعداد کانال بالا را با انعطاف‌پذیری استثنایی ترکیب می‌کند. این ماژول دارای 16 ورودی کاملاً ایزوله با رزولوشن 16 بیتی است و می‌تواند مستقیماً تقریباً به هر حسگر آنالوگی، از جمله ولتاژ، جریان، مقاومت، RTDهای Pt100/1000 و تمام انواع اصلی ترموکوپل متصل شود و در کنار آن، قابلیت‌های پیشرفته تشخیص خطا و عملکردهای هشدار را ارائه می‌دهد.

چرا این ماژول را انتخاب کنیم؟

• حداکثر انعطاف‌پذیری: یک ماژول از تمام انواع رایج حسگرها - RTD، ترموکوپل، ولتاژ، جریان و مقاومت - پشتیبانی می‌کند و تعداد قطعات و قطعات یدکی موردنیاز را کاهش می‌دهد.
• تراکم بالای کانال: 16 ورودی ایزوله در عرض استاندارد، فضای ارزشمند رک را در کابینت کنترلی S7-400 شما ذخیره می‌کند.
• منبع تغذیه حسگر: منبع تغذیه لوپ 24V DC داخلی برای ترانسمیترهای 2 سیمه (4-20mA)، سیم‌کشی و نیاز به منبع تغذیه خارجی را ساده می‌کند.
• دقت عالی: رزولوشن بالای 16 بیتی و دقت پایه عالی (برای مثال ±0.15% برای ولتاژ)، داده‌های قابل‌اعتمادی را برای فرایندهای حساس تضمین می‌کند.

مشخصات فنی کامل

برند و سری: Siemens SIMATIC S7-400

شماره کامل مدل: 6ES7431-7QH00-0AB0 (ورودی آنالوگ SM 431)

نوع ماژول: ورودی آنالوگ یونیورسال 16 کاناله، ایزوله

کانال‌های ورودی: 16 (ولتاژ/جریان)، 8 (مقاومت/RTD)

رزولوشن بالا: 16 بیت

سیگنال‌های پشتیبانی‌شده: ولتاژ، جریان (2 سیمه و 4 سیمه)، مقاومت، RTD (Pt، Ni)، ترموکوپل (انواع B، E، J، K، L، N، R، S، T، U)

محدوده‌های ولتاژ: ±10V، ±5V، ±2.5V، ±1V، ±500mV، ±250mV، ±80mV، ±50mV، ±25mV، 1-5V

محدوده‌های جریان: 4-20mA، 0-20mA، ±20mA، ±10mA، ±5mA

انواع RTD: Pt100، Pt200، Pt500، Pt1000، Ni100، Ni1000

دقت پایه (در 25°C): ±0.15% (ولتاژ/جریان)، ±0.3% (RTD)

زمان تبدیل: قابل تنظیم: 6 ms، 20.1 ms، 23.5 ms

حذف نویز: قابل انتخاب برای تداخل 50 Hz، 60 Hz یا 400 Hz

منبع تغذیه ترانسمیتر 2 سیمه: 24V DC (در مجموع تا 400 mA برای تمام کانال‌ها)

منبع تغذیه از بک‌پلین: 5V DC، حداکثر 700 mA

توان تلف‌شده ماژول: معمولاً 4.5 W

امپدانس ورودی: 1 MΩ (ولتاژ/ترموکوپل)، 50 Ω (جریان)

حداکثر طول کابل: 200 m (برای ترموکوپل‌ها در محدوده‌های mV پایین، 50 m)

ایزولاسیون: ایزولاسیون کانال به کانال و کانال به بک‌پلین (آزمایش‌شده با 2120V DC)

ابعاد (عرض x ارتفاع x عمق): 25 mm x 290 mm x 210 mm

وزن: تقریباً 500 g

نصب و اتصال حسگر

این ماژول در هر شکاف رک S7-400 نصب می‌شود. ویژگی کلیدی آن، پشتیبانی مستقیم از ترانسمیترهای 2 سیمه 4-20mA از طریق تأمین برق لوپ به کمک منبع 24V داخلی است؛ بنابراین برای هر ترانسمیتر به منبع تغذیه جداگانه نیاز نیست. برای دستیابی به بهترین دقت در RTDها و مقاومت، از حالت اتصال 3 سیمه یا 4 سیمه برای حذف خطاهای مقاومت سیم استفاده کنید. هر کانال را به‌صورت مستقل در پیکربندی سخت‌افزار Siemens STEP 7 تنظیم کنید.

محتویات بسته و گارانتی

محتویات جعبه: یک ماژول ورودی آنالوگ یونیورسال نو و کارخانه‌ای زیمنس 6ES7431-7QH00-0AB0.

تضمین کیفیت: این محصول دارای 12 ماه گارانتی جامع است.

ارسال سریع جهانی

با اطمینان سفارش دهید و از تحویل سریع از طریق FedEx، UPS یا DHL بهره‌مند شوید.

سؤالات متداول (FAQ)

مزیت اصلی این ماژول نسبت به سایر ماژول‌ها چیست؟

پشتیبانی بی‌نظیر از حسگرها در طراحی پرتراکم 16 کاناله. این ماژول نیاز به چندین ماژول تخصصی را از بین می‌برد و طراحی، تأمین و نگهداری سیستم‌های پیچیده دارای حسگرهای مختلف را ساده می‌کند.

چگونه حسگرهای 4-20mA خود را با این ماژول تغذیه کنم؟

برای ترانسمیترهای 2 سیمه، کافی است آن‌ها را متصل کنید. ماژول برق لوپ (24V) را به‌صورت داخلی تأمین می‌کند. برای ترانسمیترهای 4 سیمه (اکتیو) که منبع تغذیه مستقل دارند، از حالت اندازه‌گیری 4 سیمه استفاده کنید.

آیا می‌توانم Pt100 را با اتصال‌های 2 سیمه، 3 سیمه و 4 سیمه اندازه‌گیری کنم؟

بله، هر سه روش اتصال را پشتیبانی می‌کند. برای اندازه‌گیری دقیق دما، همیشه از اتصال 3 سیمه یا 4 سیمه برای جبران مقاومت کابل استفاده کنید، به‌ویژه در مسیرهای کابلی طولانی.

سریع‌ترین نرخ نمونه‌برداری برای هر 16 کانال چقدر است؟

با سریع‌ترین زمان تبدیل، یعنی 6ms برای هر کانال، ماژول از نظر تئوری می‌تواند هر 16 کانال را در حدود 96ms اسکن کند. از این تنظیم برای فرایندهای دارای تغییرات سریع استفاده کنید.

چه امکانات تشخیصی ارائه می‌دهد؟

این ماژول امکانات تشخیصی جامعی از جمله تشخیص قطعی سیم (برای لوپ‌های جریان و RTDها)، هشدارهای خارج از محدوده بالا/پایین و پایش مقادیر حد بالا/پایین قابل تنظیم با قابلیت وقفه را ارائه می‌دهد تا CPU را فوراً مطلع کند.
