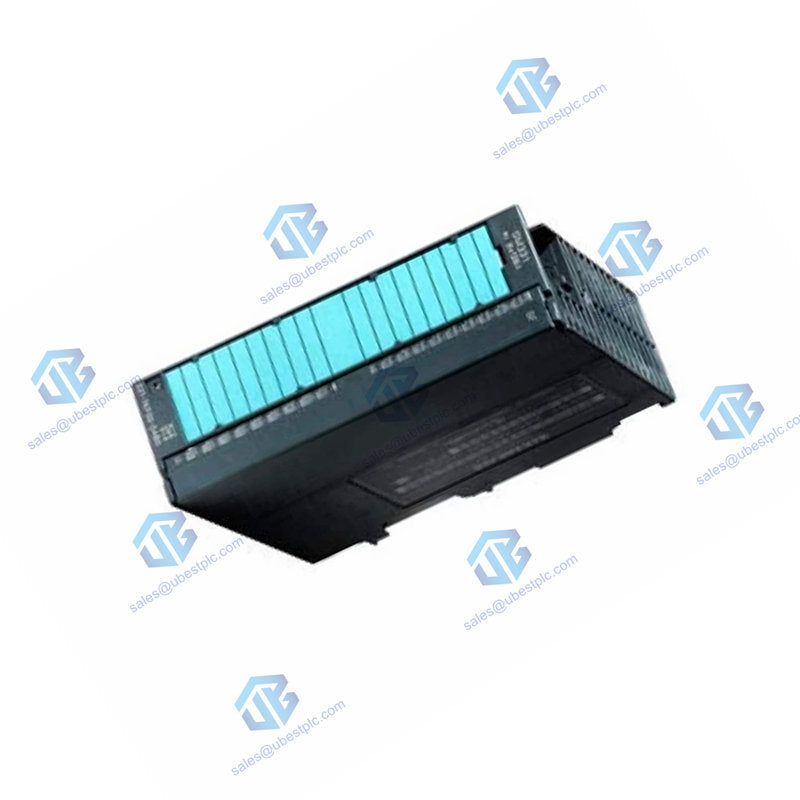

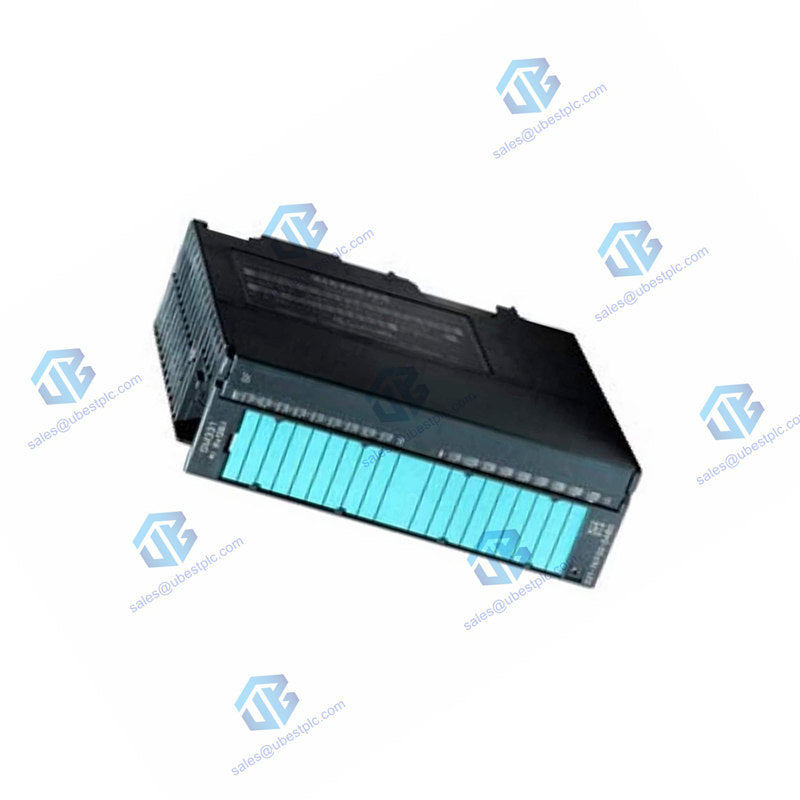

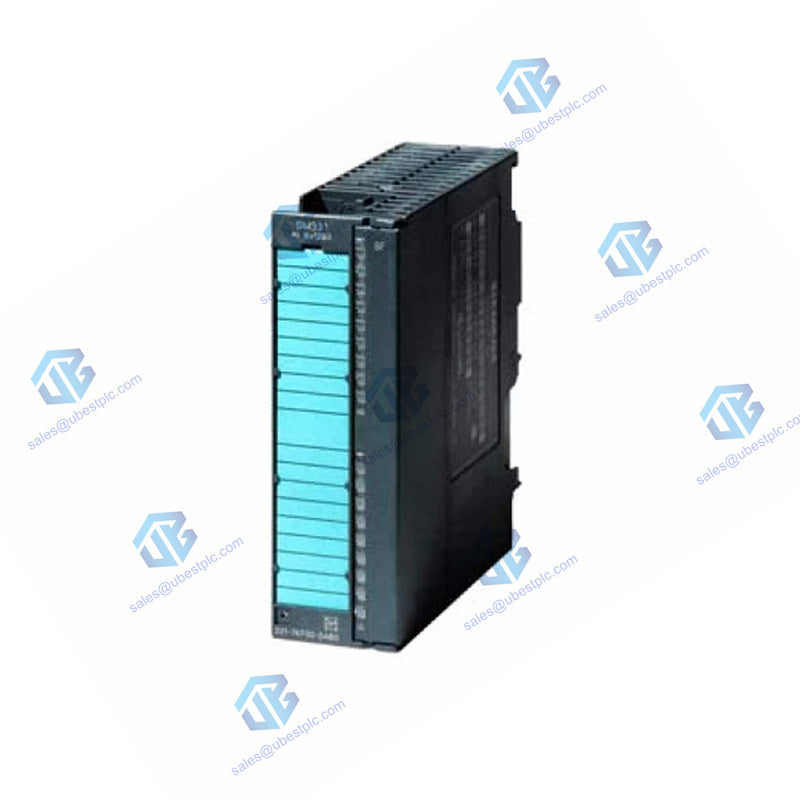

Siemens 6ES7331-7PF01-0AB0: اندازه‌گیری دقیق دما و مقاومت

داده‌های فرآیندی دقیق را با ماژول ورودی آنالوگ Siemens 6ES7331-7PF01-0AB0 به دست آورید. این ماژول که برای سیستم PLC S7-300 طراحی شده است، هشت کانال ایزوله برای اتصال مستقیم RTDها و حسگرهای مقاومت فراهم می‌کند. وضوح 16 بیتی بالا و ایمنی نویز عالی را برای نظارت قابل اعتماد در محیط‌های صنعتی ارائه می‌دهد.

قابلیت‌های اندازه‌گیری با عملکرد بالا

• پشتیبانی چند حسگر: اتصال مستقیم به حسگرهای Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, Cu10 و مقاومت.
• وضوح و دقت بالا: دارای وضوح 16 بیتی با دقت پایه تا ±0.05% برای اندازه‌گیری مقاومت.
• ایمنی الکتریکی: فراهم‌کننده ایزولاسیون 500 ولت DC بین کانال‌ها و باس بک‌پلین.
• سیم‌کشی انعطاف‌پذیر: پشتیبانی از روش‌های اتصال 2 سیمه، 3 سیمه و 4 سیمه برای دقت بهینه اندازه‌گیری.
• تشخیص پیشرفته: ارائه وقفه‌ها و آلارم‌های سخت‌افزاری قابل تنظیم برای قطع سیم، اتصال کوتاه و شرایط بیش از حد دامنه.

مشخصات فنی دقیق

• خانواده محصول: Siemens SIMATIC S7-300
• شماره سفارش: 6ES7331-7PF01-0AB0
• نوع ماژول: ماژول ورودی آنالوگ ایزوله (AI 8xRTD)
• تعداد کانال‌ها: 8، قابل تنظیم برای هر کانال
• دامنه‌های اندازه‌گیری (نمونه‌ها):
  • مقاومت: 0 تا 150 Ω، 0 تا 300 Ω، 0 تا 600 Ω.
  • RTD: Pt100 (استاندارد، اقلیمی): -200 تا +850 درجه سانتی‌گراد.
  • Ni100: -60 تا +250 درجه سانتی‌گراد.
  • Cu10: -50 تا +200 درجه سانتی‌گراد.
• رزولوشن: 16 بیت (شامل علامت)
• دقت پایه (در 25°C/60°C): ±0.05% / ±0.1% (مقاومت)؛ ±0.5 K / ±1 K (RTD).
• ضریب دما: ±0.005%/K (مقاومت)؛ ±0.01 K/K (RTD).
• ولتاژ حالت مشترک: حداکثر 75 ولت AC/DC (کانال ↔ MANA).
• رد نویز: 50 هرتز، 60 هرتز، 400 هرتز (کاهش ولتاژ تداخل >80 دسی‌بل).
• زمان تبدیل: قابل تنظیم: 10 میلی‌ثانیه (≤4 کانال)، 80 میلی‌ثانیه (8 کانال)، 190 میلی‌ثانیه (با عیب‌یابی) در هر سیکل ماژول.
• زمان سیکل (برای همه 8 کانال): معمولاً 80 میلی‌ثانیه.
• طول کابل: حداکثر 200 متر با کابل شیلددار؛ 100 متر برای اتصال 4 سیمه با دقت بالا.
• عیب‌یابی: قطع سیم، اتصال کوتاه (سنسور/خط)، خطای کانال مرجع، سرریز/کم‌ریز.
• عایق الکتریکی: 500 ولت DC (کانال‌ها ↔ بک‌پلن، کانال‌ها ↔ ولتاژ بار).
• منبع تغذیه:
  • ولتاژ بار L+: 24 ولت DC (20.4 تا 28.8 ولت)، حداکثر 240 میلی‌آمپر.
  • باس بک‌پلن 5 ولت DC: حداکثر 100 میلی‌آمپر.
• توان تلف شده: معمولاً 3.5 وات.
• دمای کاری: 0 تا 60 درجه سانتی‌گراد.
• ابعاد (عرض×ارتفاع×عمق): 40 میلی‌متر × 125 میلی‌متر × 120 میلی‌متر.
• وزن: تقریباً 0.17 کیلوگرم (0.38 پوند).

محتویات بسته

• یک (1) ماژول ورودی آنالوگ زیمنس S7-300 (6ES7331-7PF01-0AB0).
• یک (1) کانکتور جلویی (معمولاً 20 پین) برای سیم‌کشی.
• مواد برچسب‌گذاری و برگه مستندات کارخانه.
• ماژول در بسته‌بندی اصلی زیمنس عرضه می‌شود.

گارانتی و پشتیبانی

• این ماژول تحت گارانتی 12 ماهه از تاریخ خرید قرار دارد.
• گارانتی تضمین می‌کند که محصول عاری از نقص‌های ساخت و عملکردی است.
• ما پشتیبانی کاربردی برای انتخاب سنسور و پیکربندی پایه ارائه می‌دهیم.

حمل و نقل و تحویل

• ما به صورت جهانی با استفاده از خدمات اکسپرس ارسال می‌کنیم: FedEx, UPS, and DHL.
• ماژول با محافظت ESD و بالشتک‌بندی برای حمل و نقل ایمن بسته‌بندی شده است.
• شماره پیگیری بلافاصله پس از ارسال از طریق ایمیل برای شما ارسال خواهد شد.

سؤالات متداول کاربردی تخصصی

چه زمانی باید از اتصال 2 سیمه، 3 سیمه یا 4 سیمه برای RTD استفاده کنم؟

برای فواصل کوتاه یا جایی که دقت کمتر اهمیت دارد، از اتصال 2 سیمه استفاده کنید، زیرا مقاومت سیم روی خواندن تأثیر می‌گذارد. برای اکثر کاربردهای صنعتی، اتصال 3 سیمه را انتخاب کنید؛ این اتصال مقاومت سیم را در یک شاخه جبران می‌کند. برای بالاترین دقت در فواصل طولانی‌تر، همیشه از اتصال 4 سیمه استفاده کنید، زیرا به طور کامل مقاومت سیم‌ها را جبران می‌کند.

عبارت «کاهش ولتاژ تداخل >80 دسی‌بل» در عمل چه معنایی دارد؟

این بدان معناست که ماژول به طور مؤثر نویز (مثلاً از موتور، VFD) در فرکانس‌های 50/60/400 هرتز که روی سیگنال سنسور شما سوار شده است را فیلتر می‌کند. کاهش 80 دسی‌بل به معنای تضعیف نویز 10,000:1 است که خواندن پایدار حتی در محیط‌های الکتریکی پر نویز را تضمین می‌کند.

چگونه بین تنظیمات مختلف زمان تبدیل انتخاب کنم؟

ماژول 6ES7331-7PF01-0AB0 به شما امکان می‌دهد سرعت را در مقابل دقت/تشخیص عیب معامله کنید. برای فرآیندهای سریع، از تنظیم 10 میلی‌ثانیه با ≤4 کانال فعال استفاده کنید. برای عملکرد کامل 8 کانال با فیلترینگ استاندارد، از 80 میلی‌ثانیه استفاده کنید. اگر نیاز به فعال‌سازی تشخیص عیب گسترده در هر اسکن دارید، تنظیم 190 میلی‌ثانیه را انتخاب کنید.

آیا می‌توانم انواع مختلف سنسورها (مثلاً Pt100 و Ni100) را روی یک ماژول مخلوط کنم؟

بله، می‌توانید هر یک از هشت کانال را به طور مستقل در پیکربندی سخت‌افزار (STEP 7) تنظیم کنید. یک کانال می‌تواند برای Pt100 تنظیم شود، کانال بعدی برای مقاومت 0-300 Ω و به همین ترتیب، که انعطاف‌پذیری زیادی فراهم می‌کند.

شایع‌ترین منبع خطا هنگام نصب این ماژول چیست؟

سیم‌کشی نامناسب و عدم شیلدینگ و زمین کردن کابل‌های سنسور. همیشه از جفت‌های تابیده و شیلددار برای هر سنسور استفاده کنید. شیلد کابل را فقط در یک سر (معمولاً سر ماژول) به ترمینال زمین عملکردی (FE) در رک S7-300 متصل کنید. هرگز شیلد را آزاد رها نکنید یا در هر دو سر متصل نکنید.
