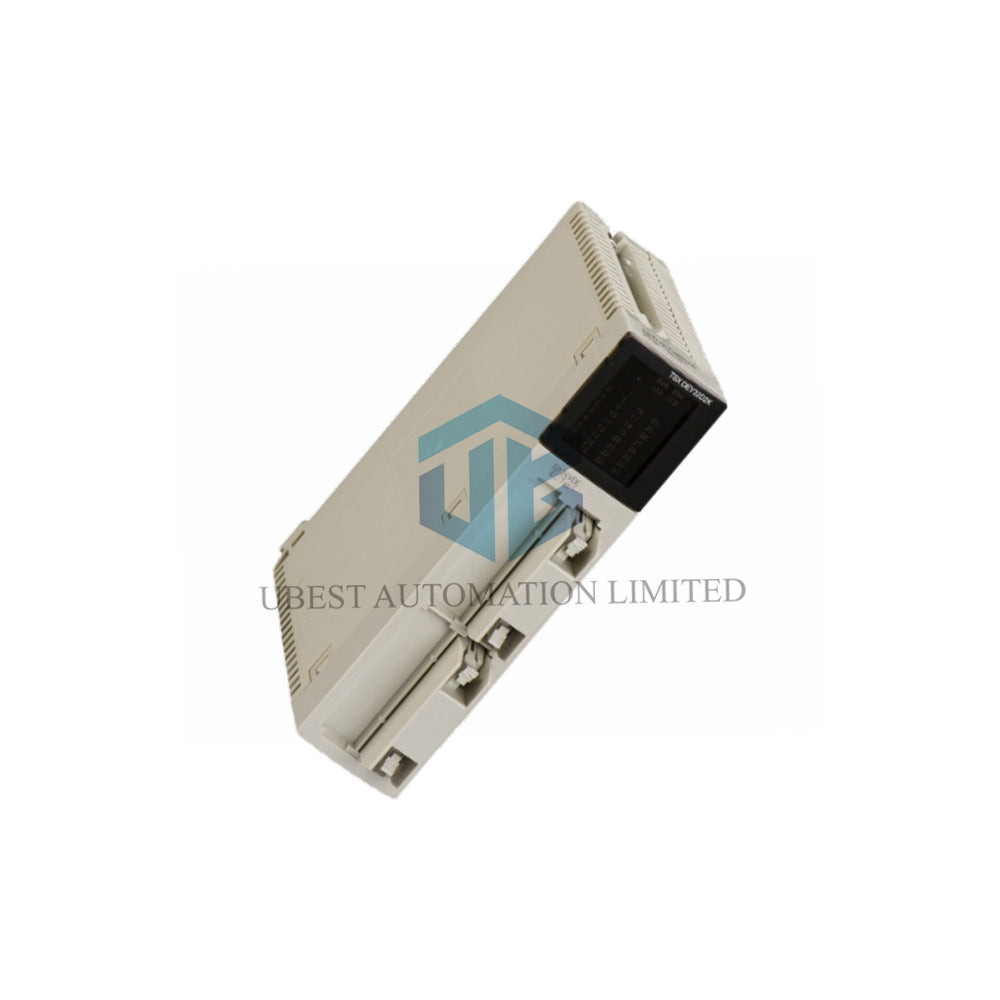

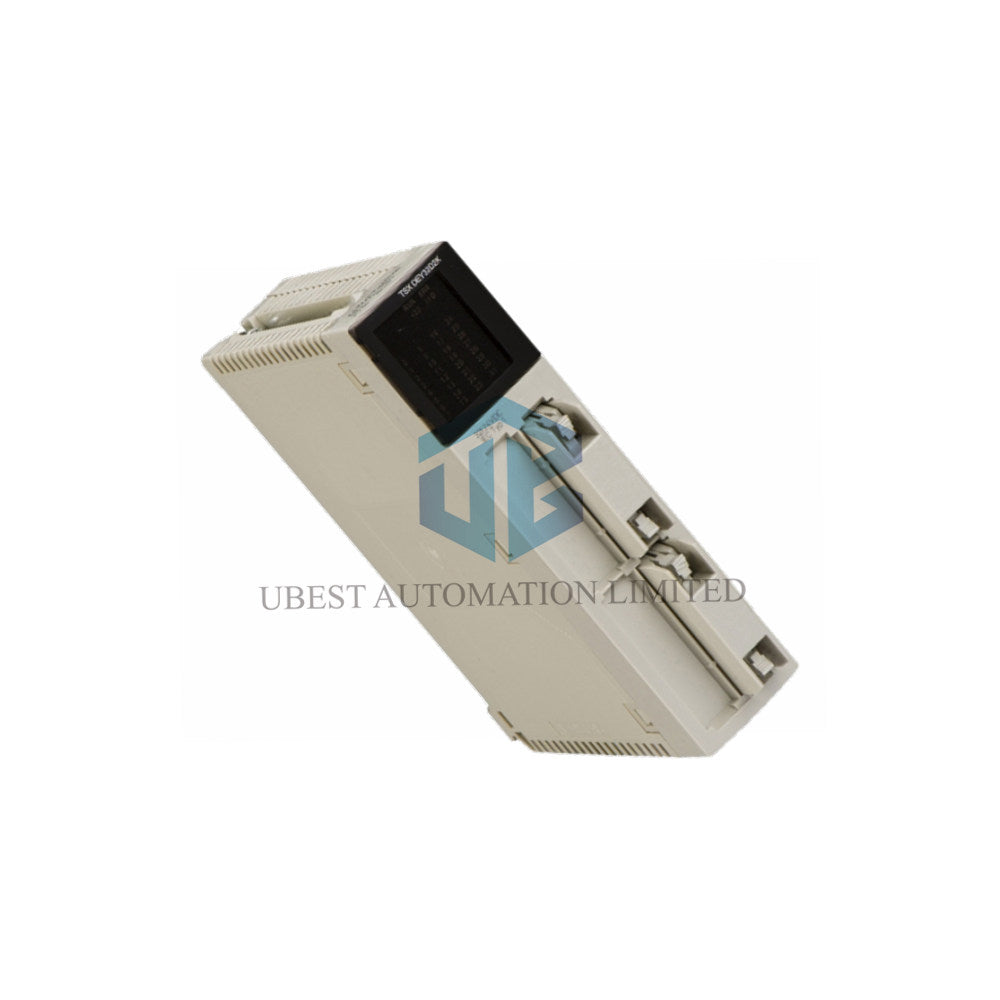

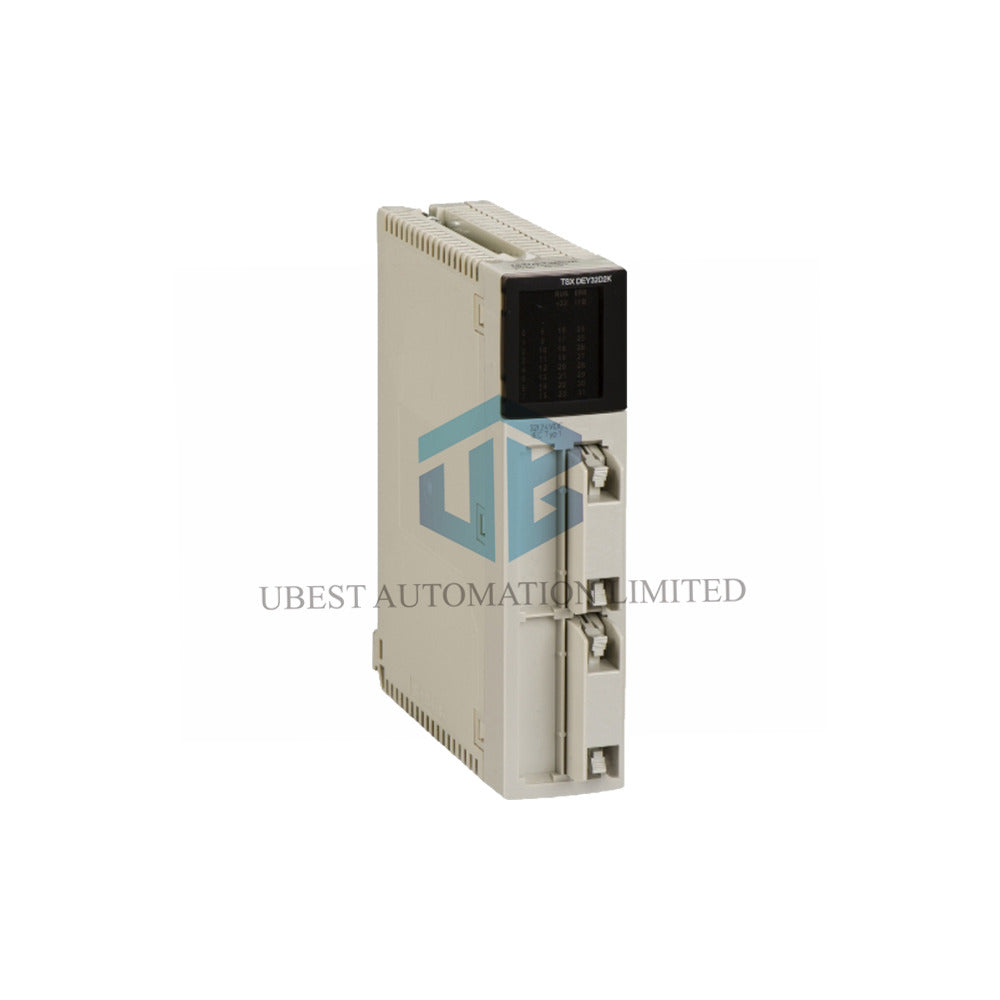

ماژول مستر Profibus-DP اشنایدر الکتریک Modicon TSXPBY100

TSXPBY100 اشنایدر الکتریک یک ماژول ارتباطی Profibus-DP برای سیستم‌های PLC سری Modicon Premium است. این ماژول امکان اتصال پرسرعت به شبکه صنعتی را به‌عنوان مستر کلاس 1 و کلاس 2 فراهم می‌کند. این محصول به‌صورت کیت کامل شامل کارت PCMCIA و لوازم جانبی اتصال عرضه می‌شود. TSXPBY100 تبادل داده‌ای پایدار با تعداد زیادی دستگاه فیلد را فراهم می‌کند.

مشخصات اصلی ماژول

• برند: اشنایدر الکتریک
• مدل: TSXPBY100
• خط محصول: پلتفرم اتوماسیون Modicon TSX Micro / Premium
• نوع ماژول: کیت ماژول آپشن مستر Profibus-DP V0
• PLCهای سازگار: Modicon Premium، Atrium Slot-PLC
• رابط فیزیکی: RS-485
• نرخ‌های انتقال: 9.6 Kbit/s تا 12 Mbit/s (مذاکره خودکار)
• کلاس مستر: کلاس 1 (داده‌های چرخه‌ای) و کلاس 2 (پیکربندی/عیب‌یابی)
• حالت انتقال: NRZ (بدون بازگشت به صفر)
• نوع کابل: زوج به‌هم‌تابیده و شیلددار
• فرمت ماژول: استاندارد
• وزن خالص کیت: 0.87 kg (1.92 lb)

عملکرد و ظرفیت شبکه

• حداکثر تعداد اسلیوها: 126 دستگاه (با آدرس‌دهی 0-125)
• ظرفیت داده‌های I/O: 3872 بایت ورودی / 3872 بایت خروجی (در هر اسکن)
• طول سگمنت (12 Mbit/s): 100 m (328 ft) بدون ریپیتر
• طول سگمنت (12 Mbit/s): 400 m (1312 ft) با 3 ریپیتر
• طول سگمنت (9.6 Kbit/s): 1200 m (3937 ft) بدون ریپیتر
• طول سگمنت (9.6 Kbit/s): 4800 m (15748 ft) با 3 ریپیتر

خدمات و عملکردهای ارتباطی

• خدمات مستر کلاس 1: خواندن/نوشتن داده‌های I/O اسلیو DP، تنظیم پارامترهای اسلیو (هنگام روشن‌شدن)، انتقال داده‌های عیب‌یابی اسلیو، بررسی پیکربندی اسلیو
• خدمات مستر کلاس 2: مدیریت درخواست‌های مانیتورینگ (GLOBAL CONTROL، Get Master Diag)
• پشتیبانی‌نشده: مدیریت پیام‌های Profibus FMS، گفت‌وگوی مستر با مستر
• پیکربندی: از طریق نرم‌افزار برنامه‌نویسی PLC (Unity Pro/PL7) انجام می‌شود

محتویات کیت و جزئیات فیزیکی

• ماژول میزبان: در اسلات آپشن PLC نصب می‌شود.
• کارت ارتباطی PCMCIA: شامل فریم‌ور و پردازنده Profibus است.
• کابل اتصال یکپارچه: به طول 0.6 m برای اتصال کارت به ماژول.
• جعبه اتصال T: امکان ایجاد انشعاب به کابل ترانک اصلی Profibus را فراهم می‌کند.
• مصرف جریان: 400 mA @ 5V DC (تأمین‌شده از رک PLC).
• اتصال الکتریکی: کانکتور D-Sub نه‌پین (مادگی) برای شبکه Profibus.

رده‌بندی‌های محیطی و دوام

• دمای کاری: 0°C تا +60°C (32°F تا 140°F)
• دمای نگهداری: -25°C تا +70°C (-13°F تا 158°F)
• رطوبت کاری: 5% تا 95% RH (بدون میعان)
• ارتفاع کاری: 0 تا 2000 متر (0 تا 6561 ft)
• مقاومت در برابر ارتعاش: مطابق با IEC 60068-2-6
• مقاومت در برابر شوک: مطابق با IEC 60068-2-27
• مصونیت در برابر ESD: مطابق با IEC 61000-4-2

نصب و راه‌اندازی شبکه

• کارت PCMCIA را محکم داخل ماژول میزبان قرار دهید.
• ماژول میزبان را در یک اسلات آپشن خالی روی رک PLC Premium نصب کنید.
• کابل یکپارچه 0.6m را بین کارت و ماژول وصل کنید.
• کابل ترانک Profibus را به کانکتور D-Sub نه‌پین ماژول سیم‌کشی کنید.
• در صورت نیاز، برای ایجاد اتصالات انشعابی آسان از جعبه اتصال T ارائه‌شده استفاده کنید.
• برای همه دستگاه‌های اسلیو شبکه، آدرس‌های یکتا (1-125) تنظیم کنید.
• پارامترهای شبکه (نرخ انتقال، نگاشت I/O) را در نرم‌افزار Unity Pro پیکربندی کنید.
• هر دو انتهای کابل ترانک Profibus را با مقاومت‌های 220Ω ارائه‌شده یا خارجی ترمینیت کنید.

اطلاعات بسته‌بندی و ارسال

• محتویات بسته: 1 x ماژول میزبان، 1 x کارت PCMCIA، 1 x کابل 0.6m، 1 x جعبه اتصال T، مستندات
• ابعاد بسته (L x W x H): 27.5 x 24.5 x 24.5 cm (10.8 x 9.6 x 9.6 in)
• وزن ناخالص بسته: 1.309 kg (2.886 lb)
• GTIN ارسال (EAN): 3389110105438
• روش‌های ارسال: خدمات FedEx، UPS و DHL Express در دسترس است.
• کشور مبدأ: فرانسه (FR)
• سیاست مرجوعی: این کیت ماژول ارتباطی قابل مرجوعی نیست.

گارانتی و پشتیبانی

• مدت گارانتی: 12 ماه از تاریخ خرید.
• گارانتی، نقص‌های مواد و ساخت را پوشش می‌دهد.
• برای یکپارچه‌سازی پیچیده دستگاه‌های اسلیو، پشتیبانی پیکربندی شبکه در دسترس است.
• برای عملکرد مطمئن شبکه، همیشه از کانکتور و کابل تأییدشده Profibus استفاده کنید.

پرسش‌های متداول (FAQ)

• تفاوت عملکرد مستر کلاس 1 و کلاس 2 چیست؟

مستر کلاس 1 تبادل چرخه‌ای و بلادرنگ داده‌های ورودی/خروجی با اسلیوها را مدیریت می‌کند. مستر کلاس 2 برای خدمات غیرچرخه‌ای مانند پارامترگذاری، پیکربندی و عیب‌یابی جزئی استفاده می‌شود و معمولاً از طریق یک ابزار مهندسی به آن دسترسی دارند.

• آیا می‌توانم این ماژول را به شبکه Profibus زیمنس متصل کنم؟

بله، Profibus-DP یک استاندارد مستقل از سازنده است. TSXPBY100 می‌تواند به‌عنوان مستر برای هر دستگاه اسلیو استاندارد Profibus-DP، از جمله محصولات زیمنس، SEW، Festo و بسیاری دیگر، عمل کند.

• چرا طول شبکه به نرخ انتقال بستگی دارد؟

نرخ‌های داده بالاتر نسبت به افت سیگنال در مسافت‌های طولانی حساس‌تر هستند. در 12 Mbit/s، ظرفیت خازنی و تضعیف، طول مطمئن کابل را به 100m محدود می‌کنند. در نرخ‌های پایین‌تری مانند 9.6 Kbit/s، سیگنال می‌تواند بدون افت، مسافت بسیار بیشتری (1200m) را طی کند.

• چگونه نگاشت I/O اسلیوها را پیکربندی کنم؟

در Unity Pro، فایل GSD (توصیف دستگاه) مربوط به نوع هر دستگاه اسلیو را وارد می‌کنید. سپس نرم‌افزار به شما امکان می‌دهد داده‌های I/O اسلیو را به آدرس‌های حافظه مشخص %I و %Q در PLC اختصاص دهید و یک پیکربندی سخت‌افزاری ایجاد کنید.

• اگر کارت PCMCIA هنگام روشن بودن PLC خارج شود چه اتفاقی می‌افتد؟

خارج کردن کارت هنگام کار باعث بروز خطای ارتباطی می‌شود. PLC احتمالاً یک خطای I/O در ماژول Profibus اعلام می‌کند و تمام تبادل داده با دستگاه‌های اسلیو متوقف می‌شود تا کارت دوباره نصب و خطا برطرف شود.
