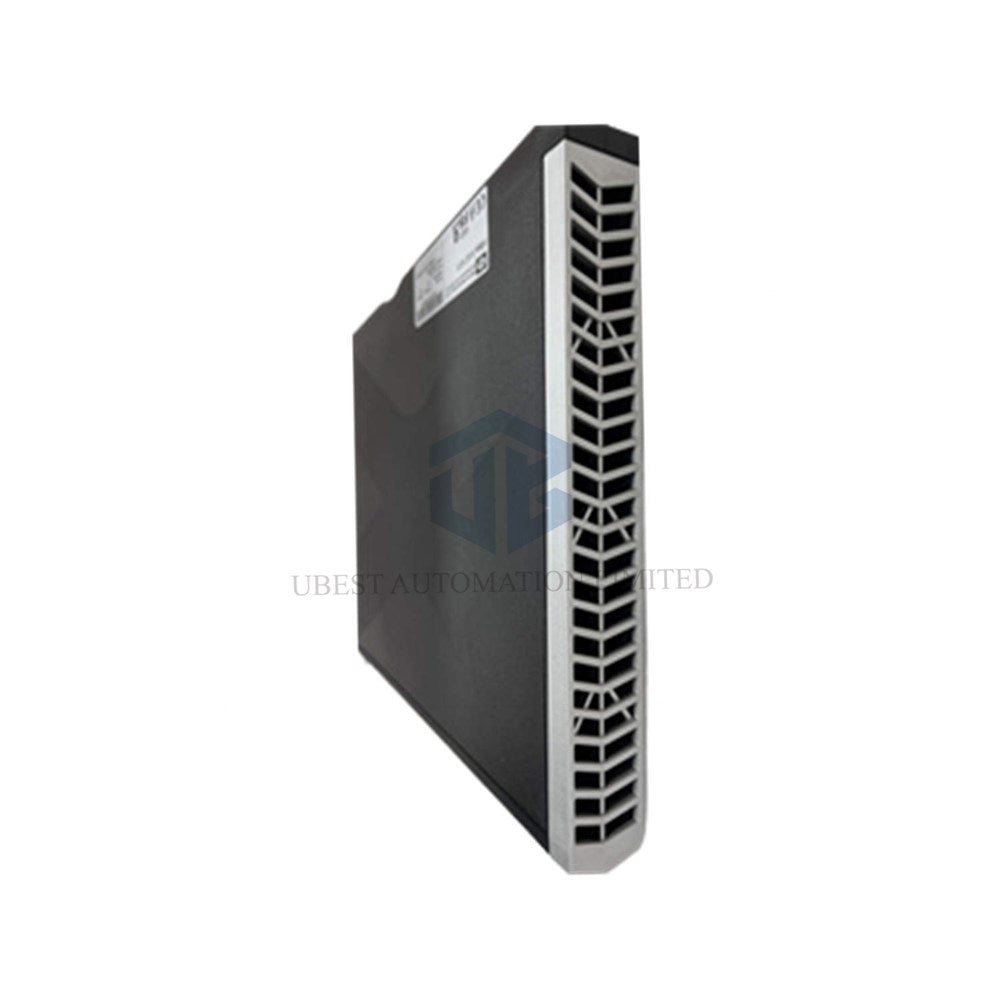

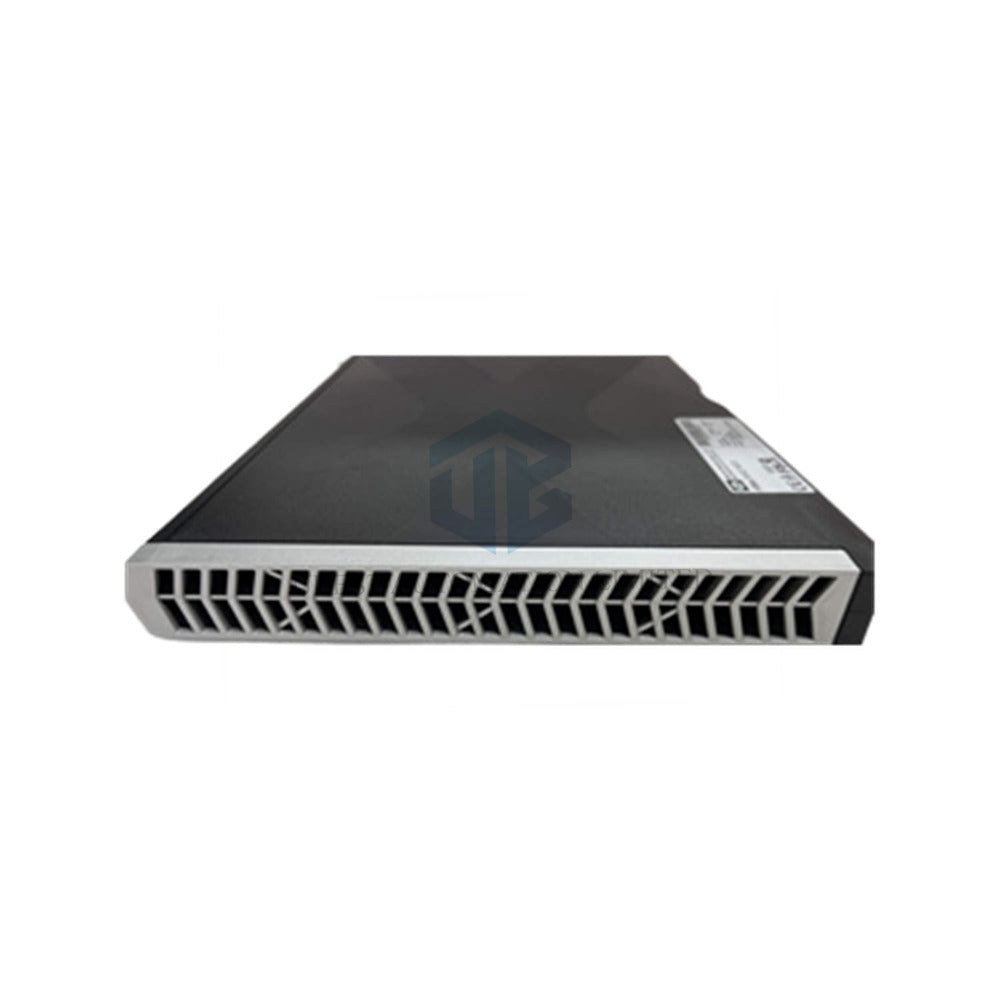

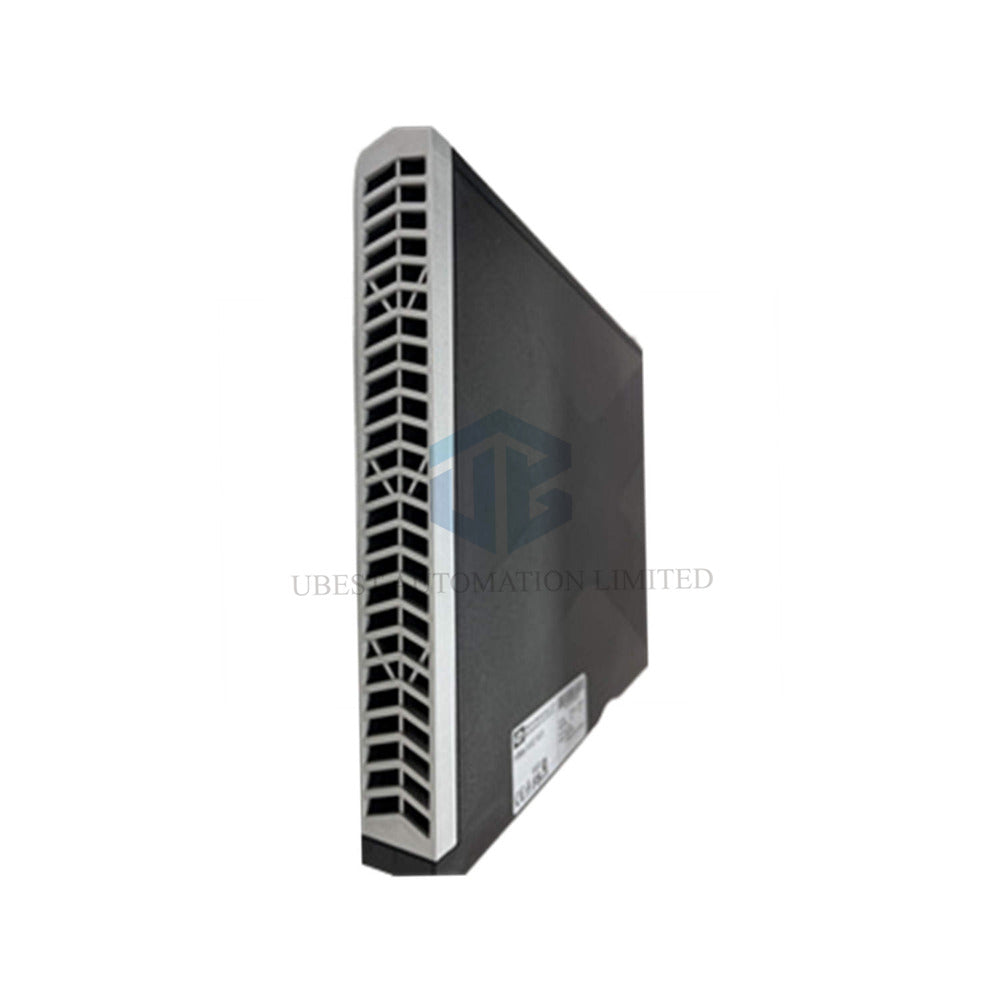

ماژول آنالوگ X-AO 16 01 | ۱۶ خروجی هیما
Manufacturer:
HIMA
Product No.:
X-AO1601
Condition:
In Stock
Product Type:
ماژول ارتباطات
Product Origin:
DE
Weight:
1200g
Shipping port:
Xiamen
Warranty:
12 months
یو بست – تامینکننده معتبر قطعات اتوماسیون جهانی
ما مجموعه گستردهای از قطعات یدکی اتوماسیون صنعتی موجود در انبار را ارائه میدهیم. تمام محصولات با گارانتی ۱۲ ماهه و بازپرداخت ۳۰ روزه برای مشکلات کیفیت همراه هستند.
ماژول خروجی آنالوگ HIMA X-AO 16 01 – ۱۶ کانال، ۴-۲۰ میلیآمپر، SIL 3
مشخصات فنی کلیدی
- برند: HIMA
- مدل: X-AO 16 01 / X-AO1601
- دستهبندی: ماژول خروجی آنالوگ برای سیستم HIMax
- تعداد خروجیها: ۱۶ کانال آنالوگ
- دامنه نامی: ۴…۲۰ میلیآمپر
- دامنه عملیاتی: ۰…۲۲.۵ میلیآمپر
- رزولوشن دیجیتال: ۱۶ بیت (۱۰,۰۰۰ رقم در SILworX)
- مقدار LSB: ≤ ۲ میکروآمپر
- حداکثر بار اهمی: ۶۰۰ اهم
- حداکثر بار القایی: ۱ میلیهانری
- حداکثر بار خازنی: ۱۰۰ میکروفاراد (موازی با بار اهمی)
- زمان تثبیت: ۵ میلیثانیه
- زمان خاموش شدن (به حالت ایمن): ۱۶ میلیثانیه
تأمین برق و مصرف جریان
- ولتاژ تغذیه: ۲۴ VDC با محدوده -۱۵٪ تا +۲۰٪ (SELV, PELV).
- نوسان باید ≤ ۵٪ برای عملکرد پایدار باشد.
- حداکثر جریان ورودی (تمام خروجیها فعال): ۱.۳ آمپر.
- حداقل جریان ورودی (تمام خروجیها خاموش): ۰.۶ آمپر.
- هر کانال تا ۸۰ میلیآمپر جریان میکشد.
دقت اندازهگیری و عملکرد دمایی
- دقت در ۲۵ درجه سانتیگراد: ≤ ±۰.۲٪ مقدار نهایی.
- دقت در کل دامنه دما: ≤ ±۰.۵٪ مقدار نهایی.
- ضریب دما: ≤ ±۰.۰۵٪ به ازای هر کلوین از مقدار نهایی.
- دقت با ارتباط HART: ≤ ±۲٪ مقدار نهایی.
- حداکثر خطای خطی بودن: ≤ ±۰.۱٪.
- دقت مرتبط با ایمنی: ≤ ±۲٪ مقدار نهایی.
مشخصات محیطی و فیزیکی
- دمای کاری: ۰°C تا +۶۰°C.
- دمای نگهداری: -۴۰°C تا +۸۵°C.
- مقاومت در برابر رطوبت: تا ۹۵٪ رطوبت نسبی، بدون تراکم.
- کلاس حفاظتی: IP20 (قاب استاندارد).
- ابعاد (ارتفاع × عرض × عمق): ۳۱۰ × ۲۹.۲ × ۲۳۰ میلیمتر.
- وزن: تقریباً ۱.۲ کیلوگرم.
سیمکشی میدانی و اتصالات
- شامل ۴ کانکتور کابل با ۸ پین هر کدام.
- سطح مقطع سیم: ۰.۲…۱.۵ میلیمتر مربع (سیم جامد، رشتهای یا با سرسیم).
- طول لخت کردن: ۶ میلیمتر.
- نیاز به پیچگوشتی شکافدار (۰.۴ × ۲.۵ میلیمتر).
- گشتاور سفت کردن: ۰.۲…۰.۲۵ نیوتنمتر.
- خروجیها دارای ایزولاسیون گالوانیکی جفتی از یکدیگر هستند.
- توجه: خروجیها از منبع تغذیه ایزوله نیستند.
سؤالات متداول (FAQ)
- سطح ایمنی که X-AO 16 01 پشتیبانی میکند چیست؟ این ماژول الزامات SIL 3 برای سیستمهای ایمنی را برآورده میکند.
- آیا میتوانم از ارتباط HART با این ماژول استفاده کنم؟ بله، اما دقت به ≤ ±۲٪ مقدار نهایی کاهش مییابد.
- آیا خروجیها از یکدیگر ایزوله هستند؟ بله، ایزولاسیون گالوانیکی جفتی اعمال میشود.
- در شرایط خطا چه اتفاقی میافتد؟ ماژول خروجیها را ظرف ۱۶ میلیثانیه به حالت ایمن خاموش میکند.
- آیا به کابل X-CA 011 نیاز دارم؟ فقط اگر از برد کانکتور X-CB 014 53 استفاده کنید.
- مقدار LSB چقدر است؟ بیت کماهمیت برابر ≤ ۲ میکروآمپر است.
