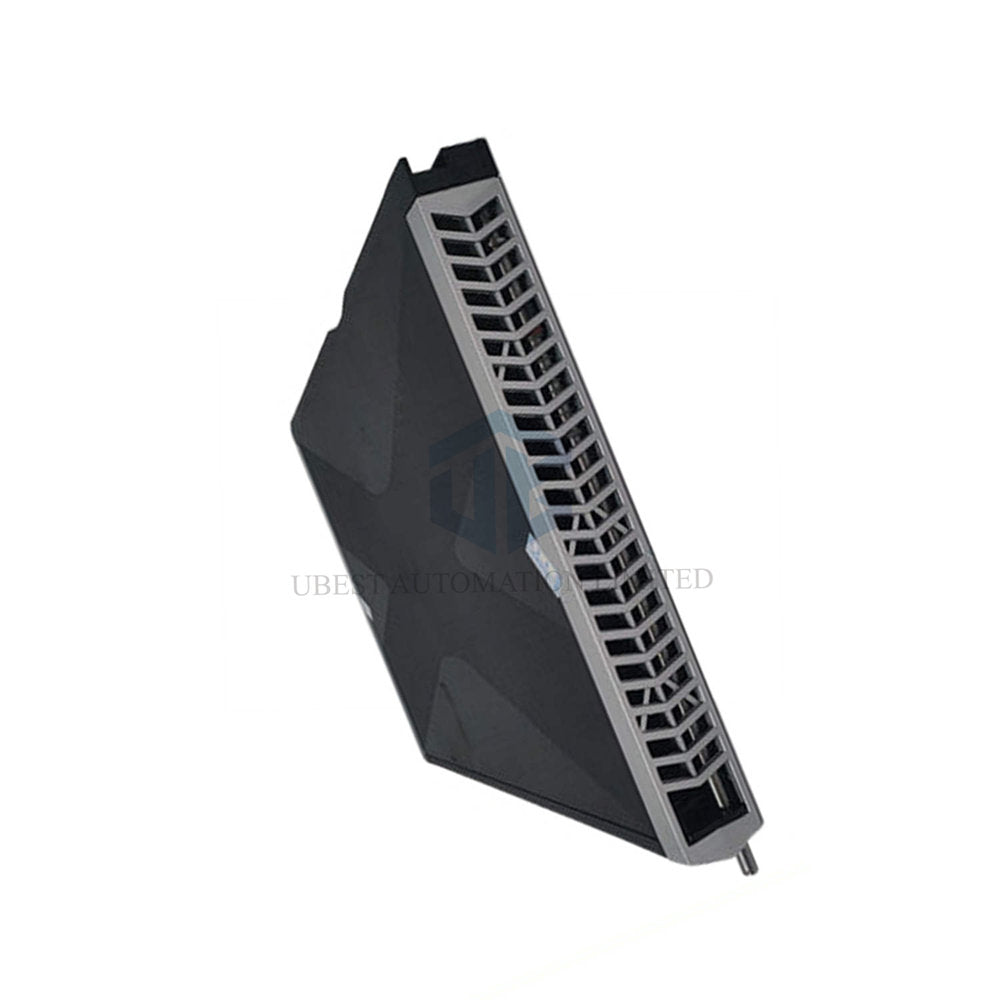

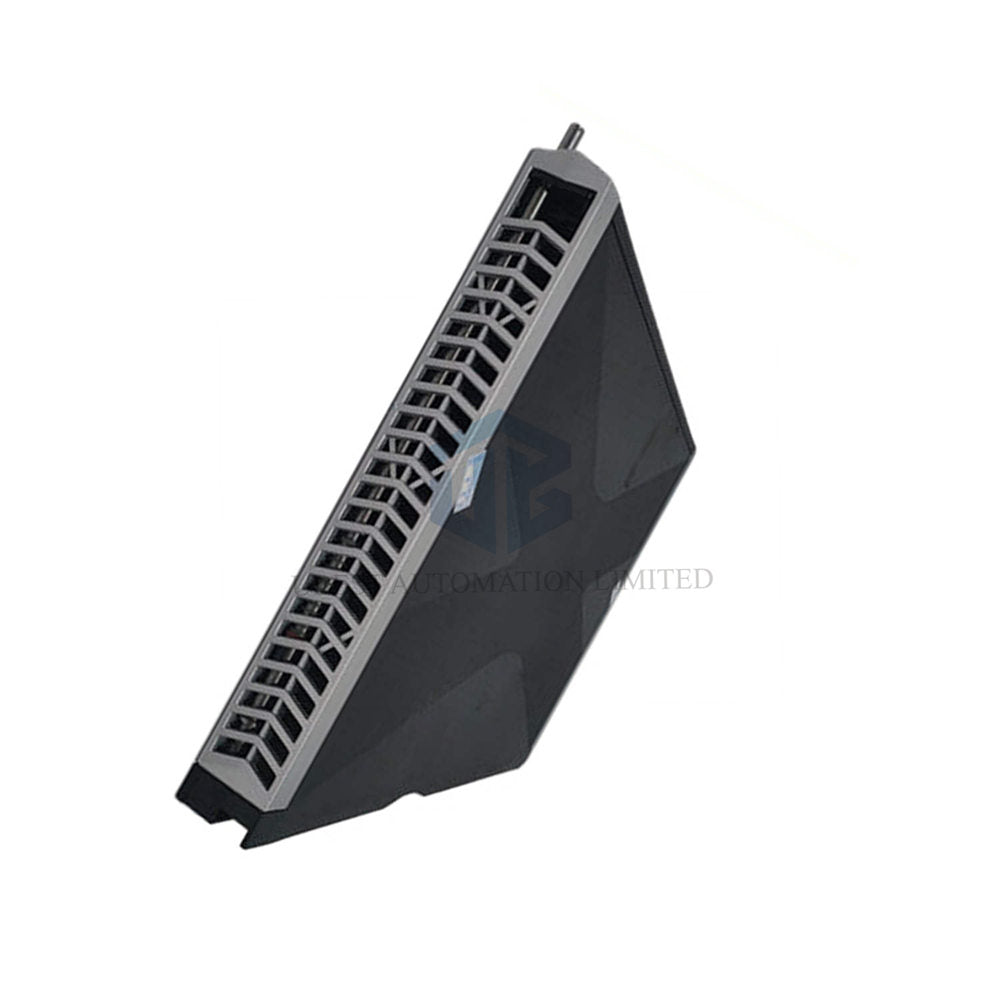

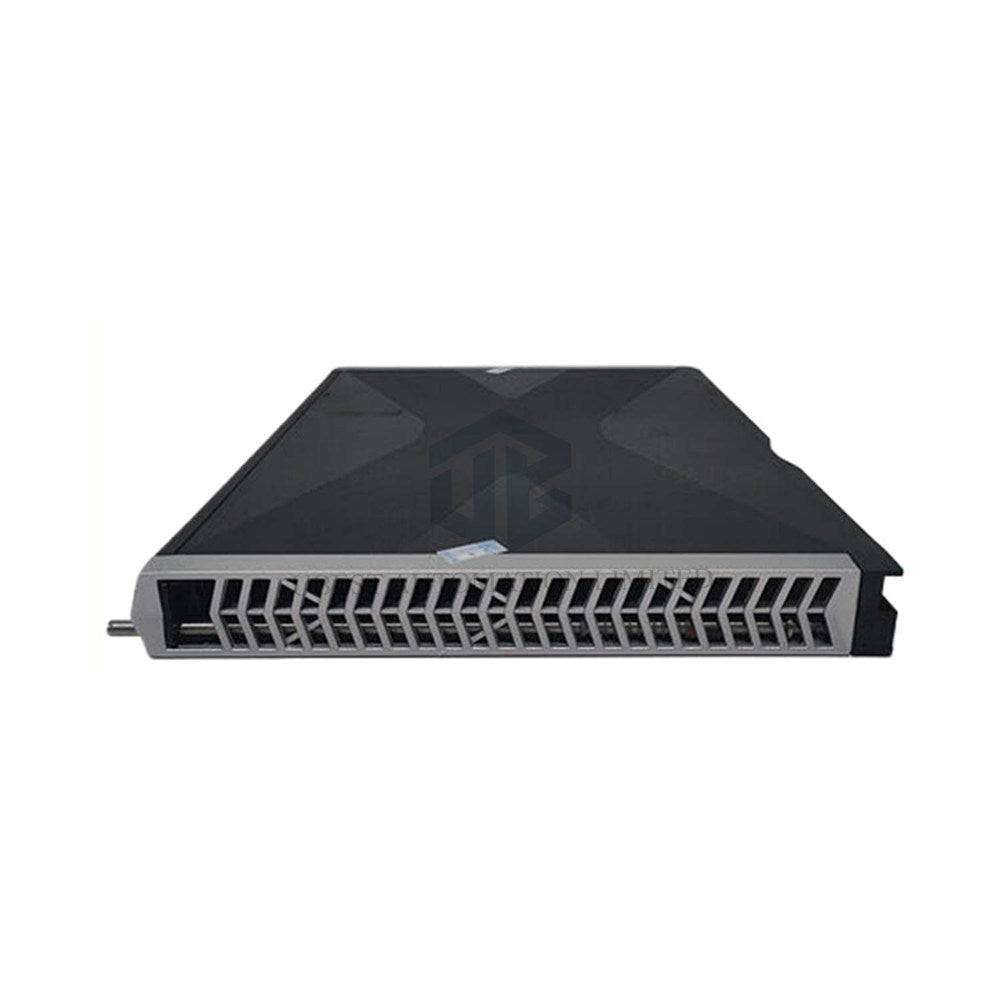

ماژول ورودی آنالوگ HIMA X-DI3201 برای سیستم‌های HIMax

مشخصات فنی

• برند: HIMA
• مدل: X-DI3201
• تولیدکننده: Ubest Automation
• ولتاژ تغذیه: 24 VDC (-15% / +20%)، SELV یا PELV
• حداقل جریان ورودی: 500 میلی‌آمپر (بدون تغذیه فرستنده)
• حداکثر جریان ورودی: 1.5 آمپر (با اتصال کوتاه تغذیه فرستنده‌ها)
• جریان هر کانال: 0 میلی‌آمپر (بدون تغذیه) تا 30 میلی‌آمپر (با تغذیه)
• دمای کاری: 0 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد
• دمای نگهداری: -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد
• رطوبت: حداکثر 95٪ بدون تراکم
• کلاس حفاظتی: IP20
• ابعاد (ارتفاع × عرض × عمق): 310 × 29.2 × 230 میلی‌متر
• وزن: تقریباً 1.4 کیلوگرم

جزئیات ورودی آنالوگ

• مقاومت شانت: 200 اهم برای اندازه‌گیری جریان
• حداکثر جریان از طریق شانت: 50 میلی‌آمپر
• ولتاژ تحمل: ≤ 10 VDC
• کاهش تداخل: > 60 دسی‌بل (حالت مشترک 50/60 هرتز)
• تجدید مقدار اندازه‌گیری شده: زمان چرخه برنامه کاربر

تغذیه فرستنده

• تعداد تغذیه‌ها: 32 تغذیه مستقل فرستنده
• ولتاژ خروجی: 26.5 VDC (+0/-15%)
• حداکثر جریان خروجی هر تغذیه: 30 میلی‌آمپر
• نظارت بر ولتاژ پایین: 22.5 VDC
• نظارت بر ولتاژ بالا: 30 VDC
• محدودیت اتصال کوتاه: حداکثر 12 تغذیه به طور همزمان
• سیستم در صورت بارگذاری بیش از 3 ثانیه، تمام تغذیه‌های فرستنده را غیرفعال می‌کند.
• بازیابی به طور خودکار ظرف 30 ثانیه پس از رفع بار اضافی انجام می‌شود.
• حداکثر بار (فرستنده + خط): ≤ 750 اهم در 22.5 میلی‌آمپر

سؤالات متداول (FAQ)

• این ماژول چند ورودی آنالوگ دارد؟
  این ماژول 32 ورودی جریان آنالوگ با زمین مشترک ارائه می‌دهد.
• دقت اندازه‌گیری چقدر است؟
  دقت ±0.15٪ از مقدار نهایی در کل بازه دمایی است.
• آیا می‌توانم تغذیه‌های فرستنده را اتصال کوتاه کنم؟
  می‌توانید تا 12 تغذیه را اتصال کوتاه کنید، اما بیشتر باعث خاموشی ایمنی می‌شود.
• چه سایز سیمی با ترمینال‌ها سازگار است؟
  از سیم 0.2…1.5 میلی‌متر مربع (سیم مفتولی، رشته‌ای یا با سرسیم) استفاده کنید.
