مرور کلی محصول

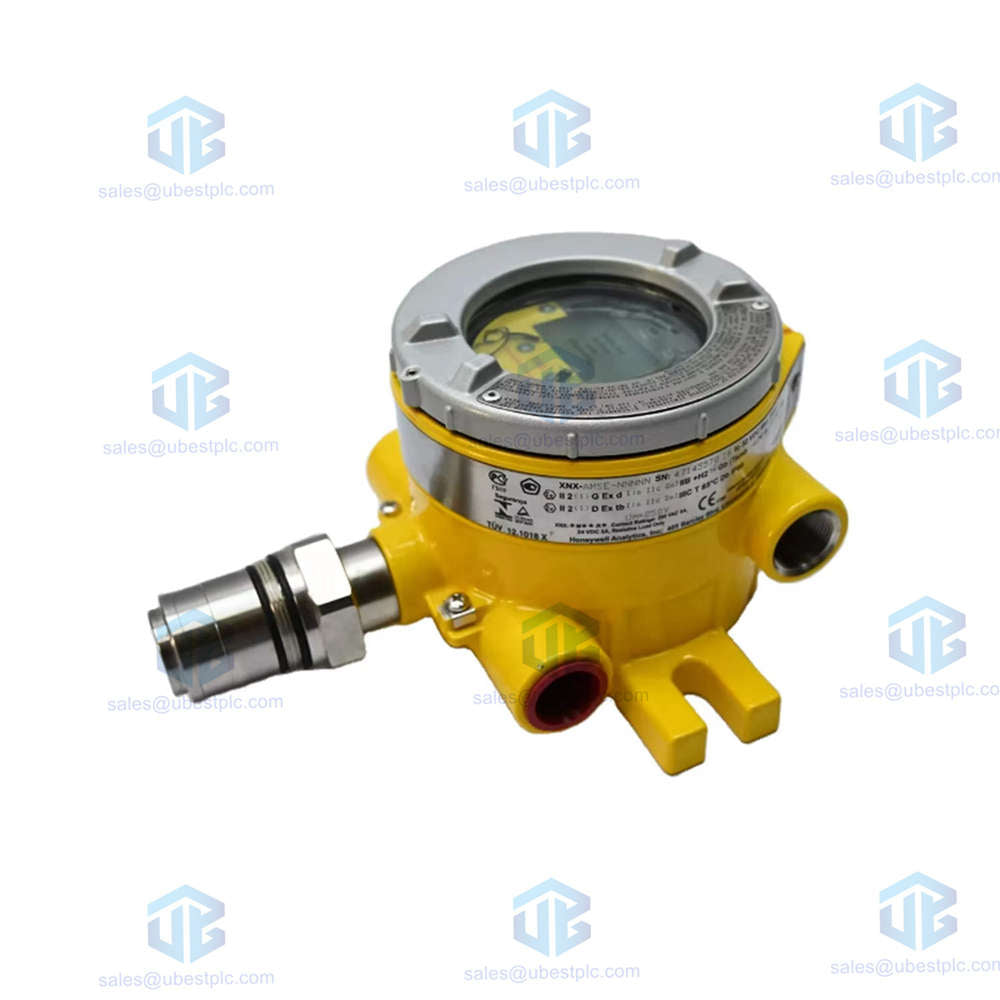

ترانسمیتر یونیورسال Honeywell XNX (مدل: XNX-AMSE-NHNNN) قابلیتهای پیشرفتهای برای تشخیص گازهای صنعتی ارائه میدهد. این دستگاه که برای پایش گازهای سمی و اکسیژن طراحی شده است، به محفظهای مقاوم از فولاد ضدزنگ 316 و ورودیهای لوله برق استاندارد M25 مجهز است. این دستگاه از طریق ارتباطات HART با جریان 4-20mA، بهصورت یکپارچه در شبکههای ایمنی کارخانه ادغام میشود. این واحد که برای محیطهای عملیاتی سخت ساخته شده است، دارای گواهیهای کامل ضدانفجار ATEX/IECEx است. پیکربندی استاندارد از ادغام فوری با کارتریجهای حسگر الکتروشیمیایی پشتیبانی میکند.
مشخصات فنی
| برند | هانیول آنالیتیکس |
| شماره مدل | XNX-AMSE-NHNNN |
| سری محصول | سری ترانسمیترهای یونیورسال XNX |
| جنس محفظه | فولاد ضدزنگ 316 (گرید S) |
| نوع ورودی | ورودیهای رزوهدار کابل M25 |
| تأییدیهها | دارای تأییدیه برای مناطق خطرناک ATEX / IECEx |
| برد ویژگیها | رابط کارتریج الکتروشیمیایی (EC) با مانع IS |
| ارتباطات | 4-20mA با پروتکل HART محلی (پشتیبانی از EDDL) |
| گازهای هدف | گازهای سمی و اکسیژن (O2) |
| محدوده اندازهگیری | وابسته به حسگر (برای مثال، O2: 0-25% حجمی؛ H2S: 0-100 ppm) |
| زمان پاسخ (T90) | کمتر از 15 ثانیه (معمولاً برای کارتریجهای EC استاندارد) |
| حساسیت و خطی بودن | تکرارپذیری ±1% FS؛ خطی بودن کمتر از ±2% FS |
| تفکیکپذیری | 0.1 ppm / 0.1% حجمی (بسته به حسگر) |
| دمای کاری | -40°C تا +65°C (-40°F تا +149°F) |
| محافظت محیطی | مطابق با الزامات مناطق خطرناک IP66 / NEMA 4X |
| مصونیت EMC | محافظت EN 50270 کلاس R در برابر تداخل FI/RFI |
معماری سیستم و سازگاری ماژول
- کارت ویژگیهای الکتروشیمیایی: موانع ایمنی ذاتی را برای تحریک مستقیم سلول در خود جای داده است.
- درگاه HART محلی: راهاندازی مستقیم دستگاه را با استفاده از کالیبراتورهای دستی استاندارد میدانی فراهم میکند.
- یکپارچهسازی کنترلر: مستقیماً به DCS هانیول، PLCهای استاندارد و سامانههای پایش شخص ثالث متصل میشود.
- مزیت پلتفرم مشترک: کارتریجهای حسگر سمی و حسگر اکسیژن سمی را در واحدهای فرآوری میپذیرد.
راهنمای نصب و استقرار
- دستگاه را با استفاده از کیتهای نصب اختیاری، بهطور ایمن روی دیوارهای سازهای یا پایههای لولهای صلب نصب کنید.
- اطمینان حاصل کنید درگاههای اصلی مجرای M25 رو به پایین باشند تا از ورود آب به ترمینالهای داخلی جلوگیری شود.
- برای حفظ یکپارچگی IP66، روی اتصالات خارجی مجرای M25 از درزگیر رزوه تأییدشده استفاده کنید.
- پیش از روشن کردن دستگاه، نقاط اتصال زمین روی شاسی خارجی را به شبکه همبندی تأسیسات متصل کنید.
- بررسی کنید منابع ولتاژ سیستم، ولتاژ پایدار 16 تا 32 VDC را در کانکتورهای ترمینال اصلی تأمین کنند.
ویژگیهای راهاندازی و نگهداری
- کالیبراسیون بدون نفوذ فقط به یک قلم مغناطیسی نیاز دارد؛ محفظه در مناطق خطرناک کاملاً آببندیشده باقی میماند.
- نمایشگر LCD دارای نور پسزمینه، غلظت گاز، کدهای خطا و هشدارهای تشخیصی را بهوضوح نشان میدهد.
- کارتریجهای حسگر قابل تعویض، جایگزینی سریع در محل را بدون باز کردن محفظه اصلی تجهیزات الکترونیکی امکانپذیر میکنند.
- رابط HART EDDL محلی، بازجویی سریع تشخیصی و پشتیبانگیری از پارامترها در محل دوردست را امکانپذیر میکند.
مطابقت و گواهیهای بینالمللی
- دارای گواهی ATEX Zone 1 & Zone 2 II 2 G Ex d ia [ia] IIC T4/T5 Gb.
- مطابقت با الزامات بهرهبرداری ایمن IECEx در تأسیسات فرآوری بینالمللی.
- مطابقت با الزامات نشان CE برای استانداردهای سازگاری الکترومغناطیسی (EMC).
- مطابق با الزامات سیستمهای ایمنی استاندارد IEC 61508، قابلیت دستیابی به رتبه SIL2 را دارد.
قابلیتهای عیبیابی
- پایش پیوسته، حلقههای سختافزاری، پیوستگی سلول و ریلهای تغذیه را بهصورت خودکار بررسی میکند.
- یکپارچهسازی HART EDDL هشدارهای پیشبینانه سلامت و عیبیابی را مستقیماً به اتاقهای کنترل ارائه میدهد.
- ردیابی لحظهای خطا، تخلیه سلول، رانش سیگنال و افت ولتاژ داخلی را شناسایی میکند.
سناریوهای معمول کاربرد
- سکوهای حفاری نفت فراساحلی و واحدهای شناور تولید، ذخیرهسازی و تخلیه (FPSO).
- تأسیسات فرآوری پتروشیمی و مجتمعهای پالایش نفت خام.
- تأسیسات تصفیه فاضلاب برای پایش سطوح غلظت سولفید هیدروژن.
- انبارهای ذخیرهسازی مواد شیمیایی و خطوط توزیع گازهای ویژه.
راهنمای تهیه و انتخاب
- گونه گاز هدف را شناسایی کرده و نوع صحیح کارتریج الکتروشیمیایی را انتخاب کنید.
- مناسب بودن ورودی رزوهای استاندارد M25 برای نصب گلندهای ضدانفجار محلی را بررسی کنید.
- برای مواجهه شدید با محیط دریایی یا مواد شیمیایی خورنده، محفظههای فولاد ضدزنگ (گرید S) را انتخاب کنید.
- کارت شخصیت داخلی مناسب با الزامات تشخیص گازهای سمی یا اکسیژن را انتخاب کنید.
فهرست بستهبندی و شرایط ضمانت
- ۱ × واحد ترانسمیتر یونیورسال Honeywell XNX-AMSE-NHNNN
- ۱ × ابزار کالیبراسیون مغناطیسی
- ۱ × راهنمای مرجع شروع سریع
- ضمانت ۱۲ماهه: شامل ضمانتهای استاندارد کیفی کارخانه در برابر نقصهای تولید است.
- ارسال سریع: ارسال فوری طی ۲۴ تا ۴۸ ساعت از طریق FedEx، UPS یا DHL.
پرسشهای متداول (FAQ)
Q1: نامگذاری شخصیتی «E» در مدل XNX-AMSE-NHNNN به چه معناست؟
A1: کد «E» نشاندهنده یک کارت رابط الکتروشیمیایی یکپارچه، مجهز به موانع ایمنی ذاتی (IS) داخلی است. این کارت امکان اتصال مستقیم و پایش کارتریجهای حسگر گازهای سمی و اکسیژن Honeywell را فراهم میکند.
Q2: آیا میتوانم این واحد را در یک منطقه خطرناک، بدون مجوز کار گرم، کالیبره کنم؟
A2: بله، رابط دسته مغناطیسی غیرتهاجمی امکان کالیبراسیون کامل و پیمایش منوها را از طریق نمایشگر شیشهای نوری، بدون باز کردن محفظه ضدانفجار، فراهم میکند.
Q3: تکنسینهای میدانی چگونه هشدارهای «خطای 01» را روی صفحهنمایش برطرف میکنند؟
A3: خطای 01 معمولاً نشاندهنده قطع اتصال سلول حسگر یا پایان عمر آن است. نشستن کارتریج روی کانکتورهای داخلی را بررسی کنید یا واحدهای سلول الکتروشیمیایی فرسوده را فوراً تعویض کنید.
Q4: چرا باید محفظههای فولاد ضدزنگ 316 را بهجای محفظههای آلومینیومی استاندارد انتخاب کنم؟
A4: فولاد ضدزنگ مقاومت برتری در برابر ضربههای مکانیکی، اکسیداسیون تهاجمی جوّ دریایی و بخارات شیمیایی اسیدی موجود در محیطهای پالایشگاهی ارائه میدهد.
