Résolution des Sauts de Position dans les Applications à Haute Fréquence du TR Electronic CEV58M
Les sauts de position dans les applications d’encodeurs à haute fréquence ne sont pas de simples erreurs de mesure. Ils provoquent directement une instabilité des processus, un taux de rebut élevé et des risques potentiels de dommages aux équipements. Dans des secteurs comme la pharmacie et l’emballage à grande vitesse, de petites déviations perturbent la synchronisation critique entre les axes de mouvement. Pour les systèmes utilisant l’encodeur magnétique TR Electronic CEV58M, il est essentiel d’identifier la cause principale. Les ingénieurs doivent distinguer entre le glissement mécanique et les interférences électromagnétiques (EMI) pour maintenir des normes fiables d’automatisation industrielle.

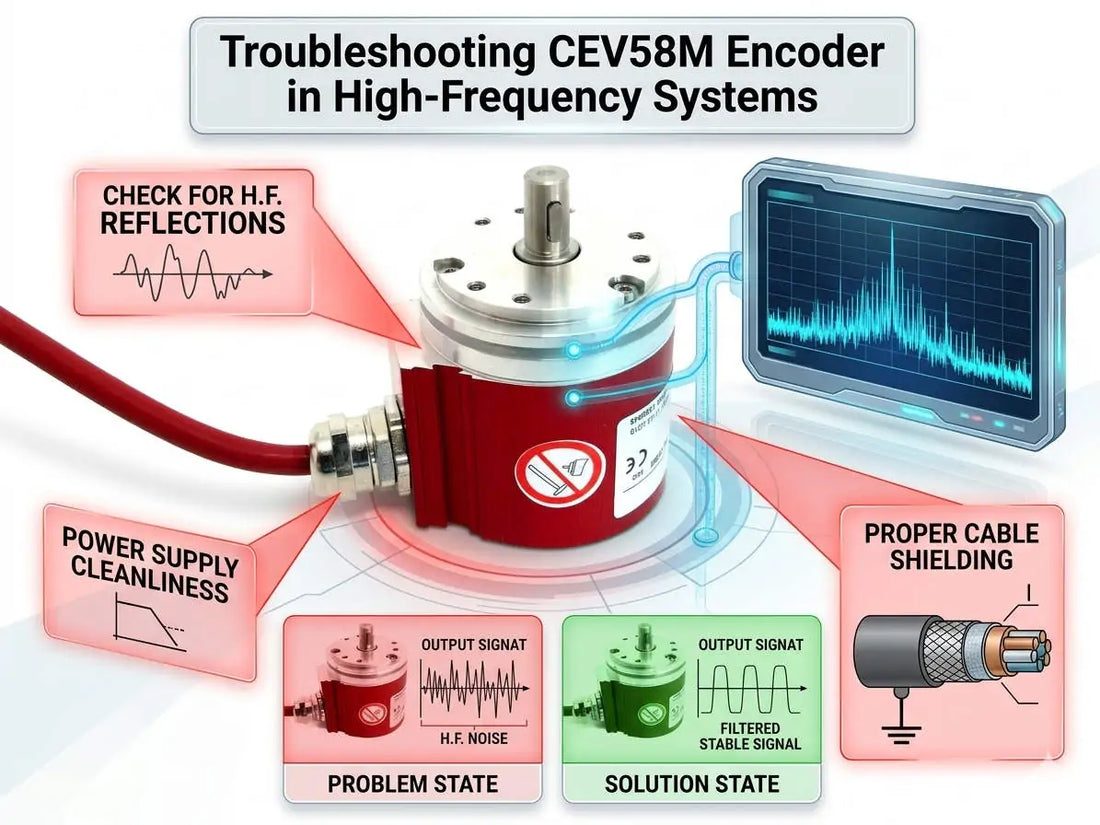

Stabilité du Signal et Renforcement de l’Immunité aux EMI
Le CEV58M utilise un principe de détection magnétique, qui est intrinsèquement plus robuste que les systèmes optiques dans les environnements difficiles. Cependant, les applications moteurs à haute fréquence — en particulier celles impliquant des variateurs de fréquence (VFD) — peuvent induire du bruit sur les lignes de signal. Si la mise à la terre ou le blindage est insuffisant, ce bruit se manifeste par des sauts de position intermittents. Il est donc vital d’utiliser une transmission de signal différentielle comme RS-485 ou SSI. Une isolation électrique appropriée réduit considérablement la sensibilité aux perturbations et améliore la constance de la production dans l’automatisation industrielle.
Gestion de l’Accouplement Mécanique et des Tolérances de Charge
L’intégrité de l’accouplement est un facteur souvent sous-estimé dans le contrôle du mouvement. Même les encodeurs haut de gamme produisent des données erratiques si l’accouplement de l’arbre glisse sous des charges dynamiques. Les applications à grande vitesse sont souvent confrontées à des pics de couple dépassant la capacité nominale de l’accouplement. En conséquence, un micro-glissement se produit lors des cycles d’accélération ou de décélération rapides. Cela crée un décalage de position soudain et non répétable que les techniciens confondent souvent avec une défaillance du capteur. Choisir un accouplement flexible plutôt qu’un rigide peut atténuer efficacement ces contraintes mécaniques.
Gestion de la Résolution et des Taux de Mise à Jour des Données
Les encodeurs à haute résolution comme le CEV58M fournissent un retour précis pour les systèmes de contrôle avancés. Cependant, à des vitesses de rotation extrêmement élevées, la capacité du système à traiter et transmettre les données devient un goulot d’étranglement. Si le bus de communication ne peut pas gérer le taux de mise à jour, des pertes de données ou des effets de repli peuvent survenir. Cela crée l’illusion de positions « sautantes » dans les configurations de mouvement synchronisé. Par conséquent, il faut adapter la fréquence de sortie de l’encodeur aux capacités de traitement du contrôleur pour maintenir une précision absolue.
Bonnes Pratiques d’Installation des Accouplements et de Réduction des EMI
Une installation correcte est la première ligne de défense contre les anomalies d’encodeur. Assurez-vous que tous les accouplements sont alignés et serrés selon les spécifications de couple exactes du fabricant. Dans les environnements à couple élevé, nous recommandons l’utilisation de moyeux à serrage ou de clavettes pour empêcher tout mouvement relatif. De plus, routez toujours les câbles d’encodeur séparément des lignes d’alimentation. L’utilisation de câbles blindés torsadés avec mise à la terre côté armoire de commande empêche les EMI de déformer le signal. Ces étapes sont fondamentales pour une intégration stable dans un DCS ou un PLC.
Liste de Contrôle Technique pour la Maintenance des Encodeurs
- ✅ Vérification du Couple : Contrôlez périodiquement les fixations des accouplements pour éviter le glissement dynamique.
- ⚙️ Audit du Signal : Utilisez un oscilloscope pour détecter les pics de bruit sur le bus de communication.
- 🔧 Marques Visuelles : Marquez l’arbre et l’accouplement lors de la mise en service pour détecter facilement tout mouvement relatif.
- 📈 Synchronisation des Mises à Jour : Vérifiez que le temps de cycle du contrôleur correspond à la fréquence de sortie des données de l’encodeur.
Point de Vue d’Expert de Ubest Automation Limited
Chez Ubest Automation Limited, nous pensons que la fiabilité de l’encodeur dépend d’une vision globale de la boucle de mouvement. Un phénomène courant dans l’industrie est de remplacer un encodeur « défectueux » pour constater que le nouveau présente aussi des « sauts ». Cela indique que le problème est probablement environnemental ou mécanique. Nous suggérons d’effectuer un test de charge statique ; si la valeur de position fluctue alors que le moteur est à l’arrêt, votre problème est à 100 % un bruit électrique. Il faut toujours regarder au-delà du composant pour trouver la cause racine.
Pour vous procurer des composants TR Electronic authentiques ou pour un support technique, veuillez visiter Ubest Automation Limited. Notre équipe fournit le matériel et l’expertise pour maintenir vos lignes de production en mouvement.
Cas d’Application : Synchronisation pour l’Emballage à Grande Vitesse
Une usine d’embouteillage à grande vitesse a rencontré des erreurs d’étiquetage intermittentes dues à des sauts de position sur leurs encodeurs CEV58M. Notre analyse a révélé que les encodeurs étaient montés trop près des câbles moteurs haute puissance sans blindage adéquat. Après avoir rerouté les câbles dans des conduits dédiés et ajouté des noyaux en ferrite, les erreurs d’étiquetage ont disparu. L’installation a évité une révision coûteuse de l’équipement en traitant simplement l’environnement électromagnétique.
Questions Fréquemment Posées
Le glissement mécanique entraîne généralement un décalage permanent et constant après un événement de charge. Les problèmes EMI sont typiquement aléatoires et intermittents. Si la position revient à son point zéro correct après un cycle complet, il s’agit probablement de bruit électrique plutôt que de glissement mécanique.
Bien que les dimensions mécaniques correspondent souvent, le protocole de communication (par exemple Profibus vs. Profinet) est le facteur décisif. Vérifiez toujours les fichiers GSD logiciels et la prise en charge du contrôleur avant de tenter un remplacement pour assurer une intégration sans faille dans vos systèmes de contrôle.
La plupart des modèles CEV58M permettent une résolution programmable via l’interface logicielle de votre PLC ou un outil de programmation dédié. Cependant, gardez à l’esprit qu’augmenter la résolution peut vous obliger à réduire la vitesse de rotation maximale pour rester dans les limites de la bande passante du bus.
