Description

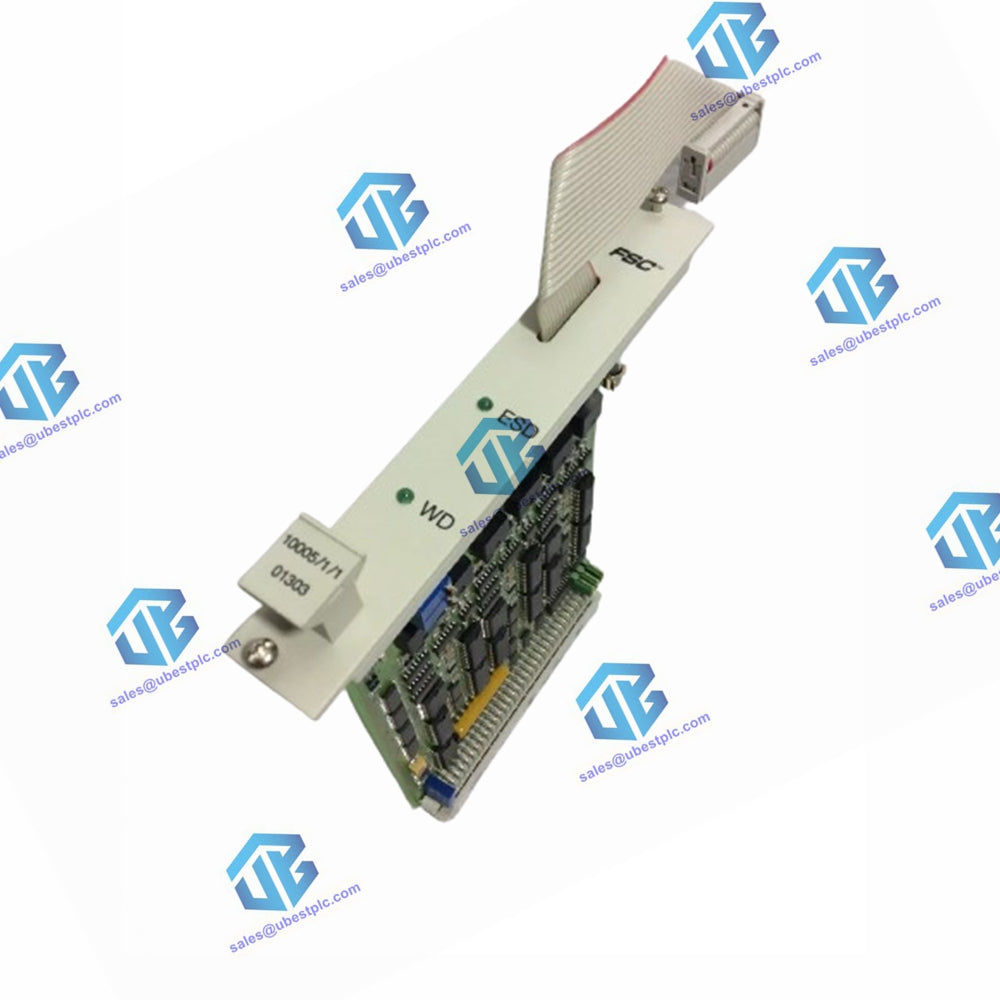

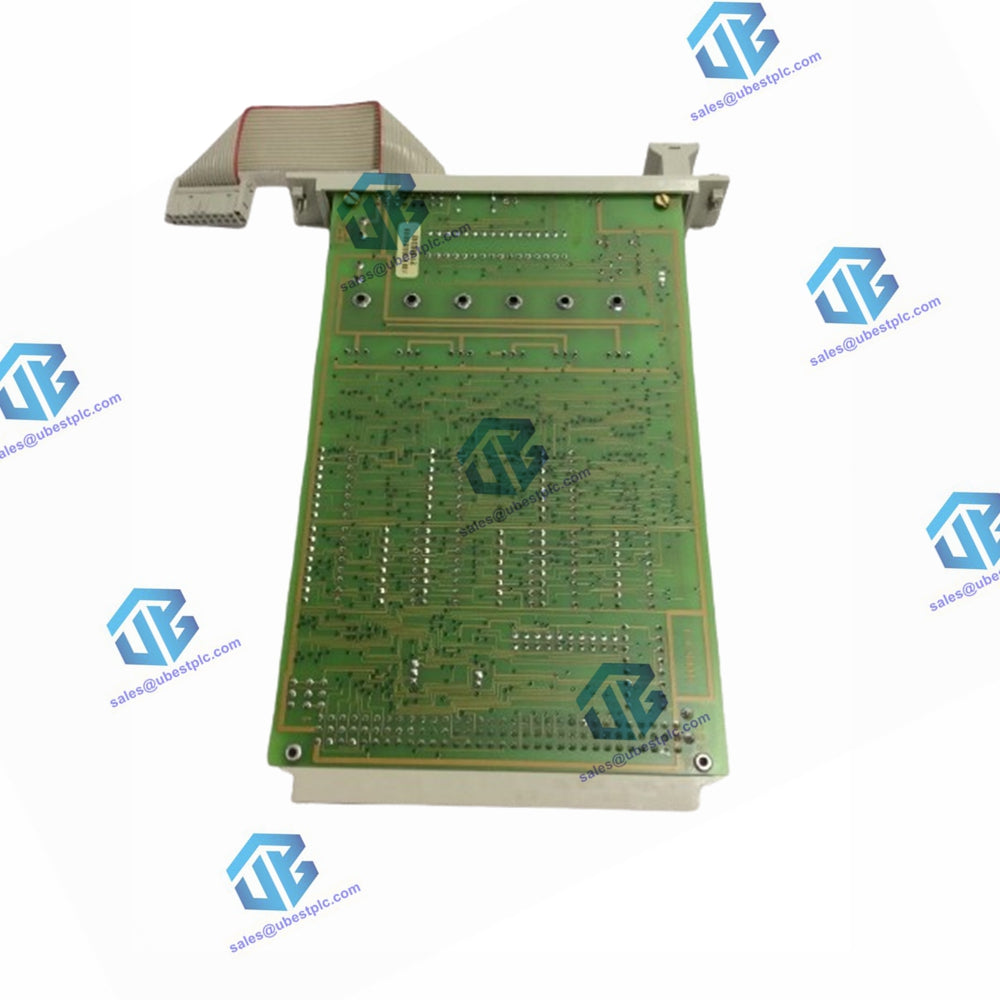

Le module de surveillance Honeywell 10005/1/1 surveille les paramètres du système, notamment :

• Surveillance de la boucle d'application :
  • Durée d'exécution maximale : Détecte si le processus s'exécute correctement et ne boucle pas (raccroche).
  • Durée d'exécution minimale : Détecte si le processeur s'exécute correctement et ne saute pas de parties du programme.
• Surveillance de tension :
  • 5 Vdc : Surveille les surtensions et les sous-tensions (5 Vdc ± 5 %).
• Logique des erreurs de mémoire : surveille les modules CPU, COM et MEM. Si une erreur de mémoire se produit, la sortie du chien de garde est mise hors tension.
• Entrée ESD : met hors tension la sortie du chien de garde indépendamment du processeur. Cette entrée est de 24 Vcc et isolée galvaniquement du 5 Vcc interne.

Essai:

• Le module WD est un système de vote 2 sur 3 pour tester toutes les fonctions. Chaque section surveille les paramètres décrits ci-dessus.
• Courant de sortie WDG OUT maximum : 900 mA (fusible 1A) 5 Vdc.
  • Si un courant plus élevé est requis (total des courants d'entrée WD des modules de sortie), utilisez un répéteur de surveillance (WDR, 10302/1/1) et divisez la charge entre le WD et le WDR.

données techniques

Le module 10005/1/1 présente les spécifications suivantes :

Général

• Numéro de type : 10005/1/1 01301*
• Homologations : CE, TÜV, UL
• Versions du logiciel : Tous
• Espace requis : 4 TE, 3 HE (= 4 HP, 3U)

Pouvoir

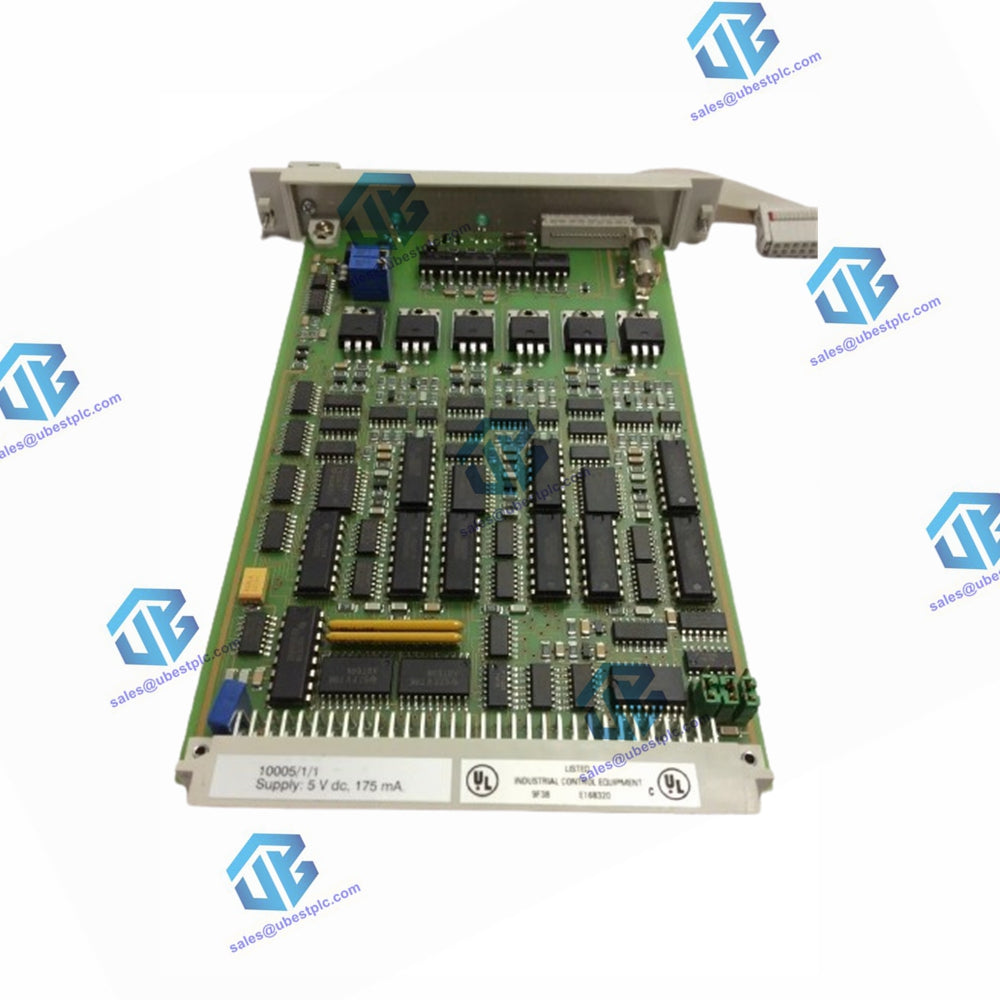

• Exigences d'alimentation : 5 Vdc 175 mA (sans courant de sortie WDGOUT)
• Contenu d'ondulation : < 50 mV pp

Saisir

• Entrée ESD1 : 24 Vcc 5 mA
• Entrée de réinitialisation : 24 Vcc 10 mA
• Entrée ESD2 : 5 Vcc 10 mA

Note:

• Code suffixe 01301 : Les modules avec le code suffixe 01301 sont fonctionnellement identiques aux modules sans code suffixe. Les changements impliquent une amélioration du rendement de production et de la fiabilité.
• Manipulation du module : Ne retirez pas ou ne remplacez pas ce module lorsque la partie centrale est sous tension.
