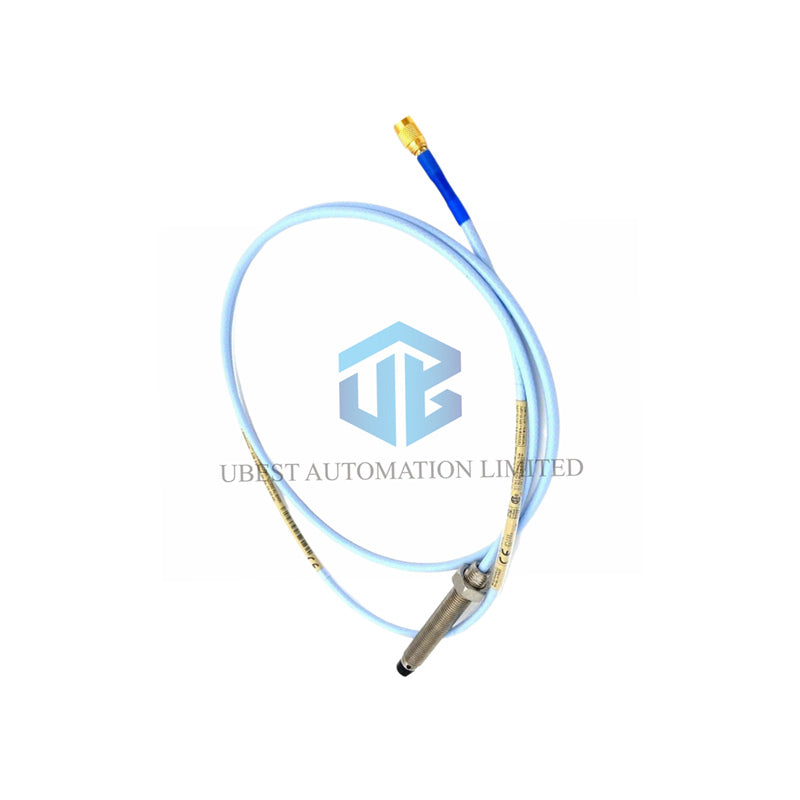

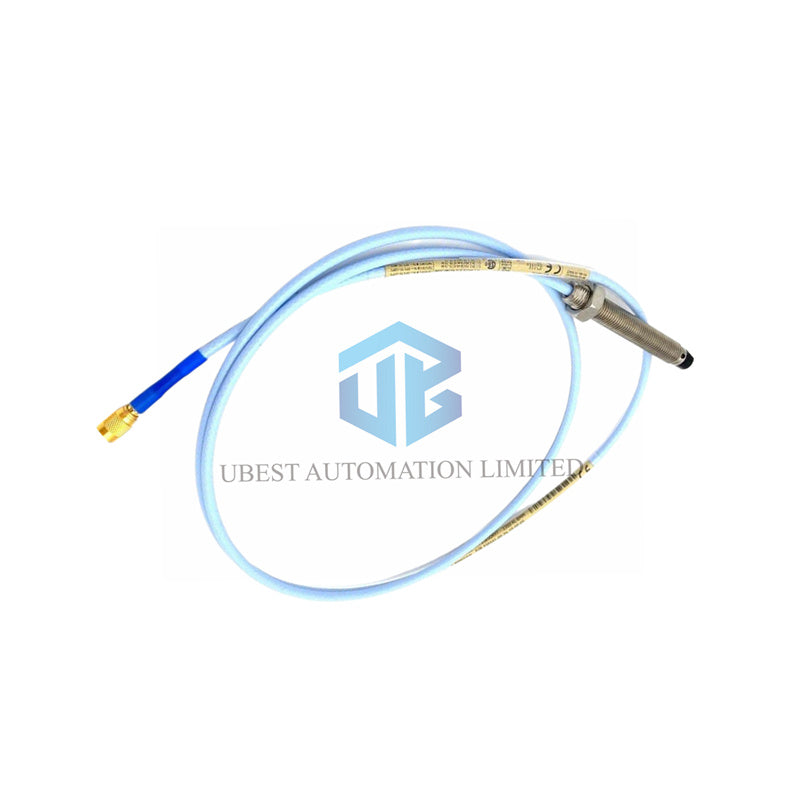

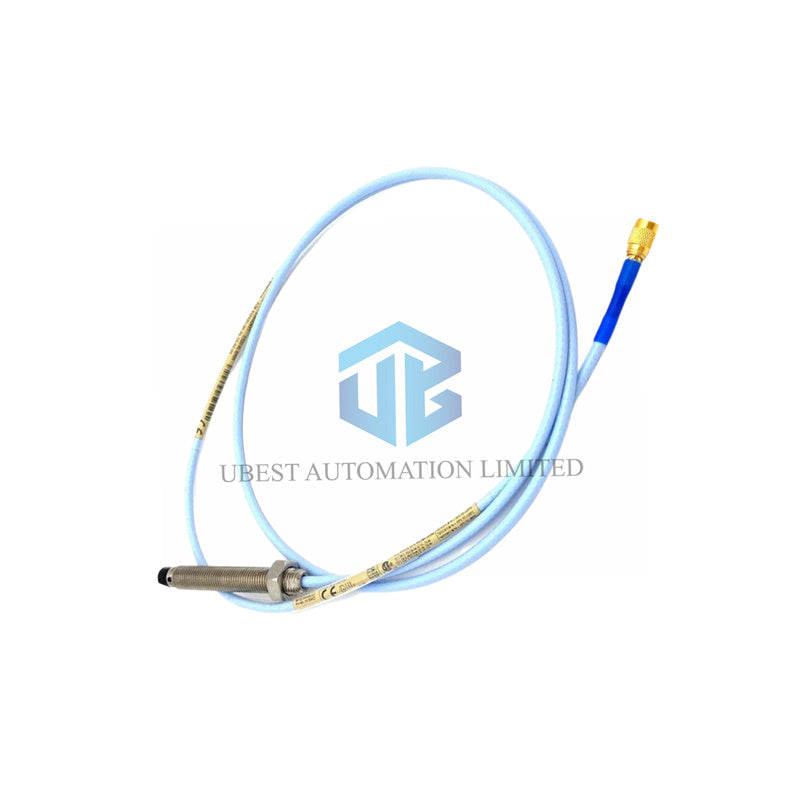

Capteur Bently Nevada 3300 XL 8mm : Votre Sentinelle de Précision pour les Machines

Découvrez le Bently Nevada 330101-48-71-20-02-CN, une sonde de proximité supérieure de 8 mm conçue pour une fiabilité inébranlable dans la surveillance industrielle. Ce capteur fournit une mesure précise des vibrations et de la position pour protéger des actifs critiques tels que les turbines, pompes et compresseurs. Son câble prolongé de 2 mètres et son corps robuste en acier inoxydable de 8 mm sont conçus pour durer dans des environnements exigeants. Bien qu'il soit équipé du câble standard, ses conceptions brevetées TipLoc et CableLoc garantissent une installation sécurisée et durable. Ce modèle est votre choix de confiance pour maintenir l'excellence opérationnelle et prévenir les arrêts coûteux.

Décodage de votre sonde : Détails du numéro de modèle

Chaque partie du code 330101-48-71-20-02-CN vous indique exactement ce que vous obtenez :

• 330101 : Série 3300 XL, sonde de 8 mm de diamètre, filetage 3/8-24 UNF, sans blindage.
• 48 : Longueur de la sonde non filetée = 4,8 pouces.
• 71 : Longueur totale du boîtier = 7,1 pouces.
• 20 : Longueur totale du câble intégré = 2,0 mètres (6,6 pieds).
• 02 : Type de connecteur = Miniature coaxial ClickLoc avec câble standard.
• CN : Configuration spécifique au pays (ex. documentation, marquages spéciaux).

Données techniques essentielles de performance

• Sortie électrique : -1 à -17 Vcc sur la plage linéaire.
• Plage de mesure linéaire : 2,0 mm (80 mils), de 0,25 mm à 2,3 mm.
• Réglage optimal de l’écart (radial) : -9 Vcc (environ 1,27 mm / 50 mils).
• Sensibilité du système (facteur d’échelle) : 7,87 V/mm (200 mV/mil) ±5 %.
• Résistance de la sonde (longueur 2 m) : 7,88 Ω ±0,50 Ω.
• Spécification du câble : Capacité 69,9 pF/m (typique).
• Portée étendue : Câblage sur site jusqu’à 305 mètres (1000 pieds) pour la surveillance.
• Résistance mécanique : Le design CableLoc offre une résistance au tirage de 330 N (75 lbf).
• Fonctionnement haute température : Plage standard : -52 °C à +177 °C (-62 °F à +350 °F).
• Construction robuste : Pointe en plastique PPS avec boîtier en acier inoxydable AISI 303/304.

Caractéristiques principales & avantages clés

• Durabilité inégalée : Le diamètre de 8 mm offre un corps plus épais et plus solide pour une meilleure résistance au stress physique et aux vibrations.
• Fiabilité brevetée : Le moulage TipLoc crée une liaison ultra-forte entre la pointe et le corps ; CableLoc assure que le câble reste solidement attaché.
• Mesure de précision : Excellente linéarité et facteur d’échelle stable fournissent des données précises et répétables pour la surveillance conditionnelle.
• Compatibilité longue distance : Le câble intégré de 2 mètres et le support pour câblage long sur site offrent une installation flexible dans les grandes installations.
• Étanchéité de qualité industrielle : Le joint torique Viton® assure une étanchéité fiable contre les contaminants.

Installation & intégration système

Installez facilement la sonde 330101-48-71-20-02-CN dans un trou de montage fileté standard de 8 mm. La section non filetée de 4,8 pouces offre un positionnement polyvalent. Connectez-la directement aux capteurs Proximitor Bently Nevada 3300 XL compatibles ou aux câbles d’extension à l’aide du connecteur ClickLoc sécurisé. Pour des performances optimales, réglez toujours l’écart initial pour obtenir environ -9 Vcc. Utilisez un câble blindé à 3 conducteurs recommandé pour tout câblage sur site afin d’assurer l’intégrité du signal.

Assurance qualité & support

Ce produit est couvert par une garantie de 12 mois, garantissant l’absence de défauts de matériaux et de fabrication. Nous assurons une livraison rapide et fiable sur votre site via nos partenaires logistiques mondiaux : FedEx, UPS et DHL. Notre équipe d’assistance technique experte est prête à vous aider pour les questions d’intégration et d’application.

FAQ d’experts

Quelle est l’application principale d’une sonde avec un câble de 2 mètres ?

Cette longueur est idéale pour les installations où l’armoire de surveillance est située plus loin du point de mesure sur la machine, réduisant ainsi le besoin de câbles d’extension supplémentaires et simplifiant le câblage.

Le suffixe "CN" affecte-t-il la performance technique de la sonde ?

Non. Le code "CN" concerne généralement la documentation spécifique au pays, l’étiquetage ou les exigences douanières. Les spécifications électriques et mécaniques de la sonde restent standard.

Puis-je remplacer une sonde de 5 mm par ce modèle de 8 mm ?

Vous devez vérifier le trou de montage dans votre machine. Une sonde de 8 mm nécessite un trou fileté de 8 mm. Elle ne peut pas s’adapter à un trou plus petit de 5 mm sans modification.

Quelle est la différence entre le câble "standard" et le câble "FluidLoc" ?

Le câble standard (option 02) est destiné à un usage général. Le câble FluidLoc (option 12) possède un joint interne spécial pour empêcher la migration des liquides à travers le noyau du câble, ce qui est crucial dans les environnements huileux.

Comment le design CableLoc bénéficie-t-il à l’installation ?

Il verrouille mécaniquement le câble à la sonde, offrant une résistance au tirage extrêmement élevée (75 lbf). Cela empêche la déconnexion accidentelle due aux vibrations ou à la manipulation, garantissant une connexion fiable en permanence.
