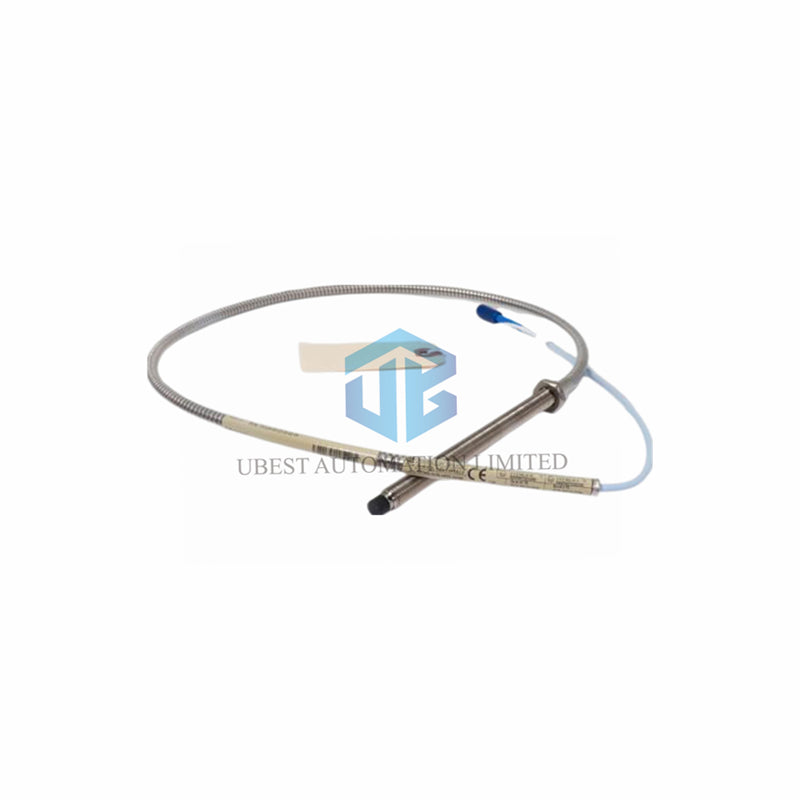

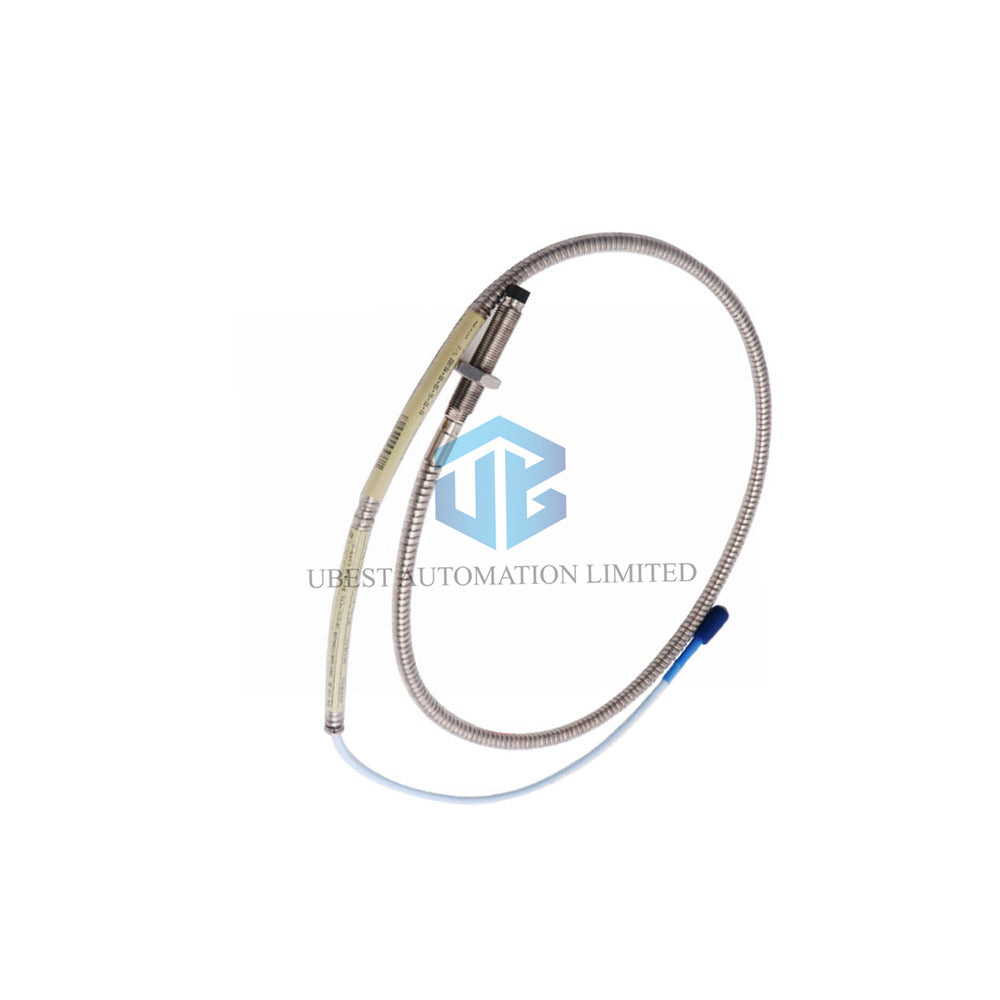

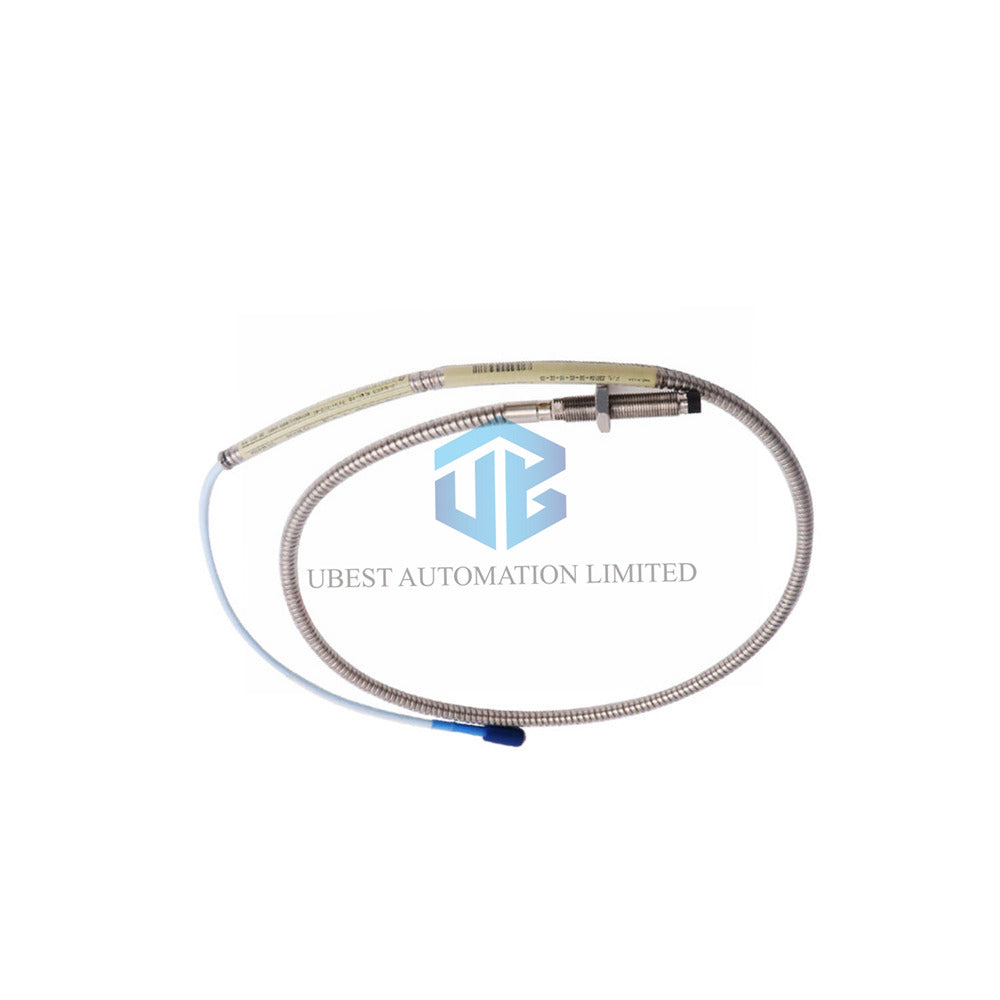

Capteur de proximité Bently Nevada 3300 XL 8 mm – Modèle 330104-08-14-10-02-05

Configuration complète du suffixe (décodage du code de commande)

330104-08-14-10-02-05
├─ 330104 : Capteur 3300 XL 8 mm, filetage M10 x 1, avec protection
├─ Option longueur sans filetage 08 = 80 mm
├─ Option longueur totale du boîtier 14 = 140 mm
├─ Option longueur totale 10 = 1,0 mètre (3,3 pieds)
├─ Option connecteur et type de câble 02 = Connecteur coaxial miniature ClickLoc, câble standard
└─ Option homologation 05 = Homologations CSA, ATEX, IECEx

Spécifications techniques – Série Bently Nevada 3300 XL

• Marque : Bently Nevada (Baker Hughes) – Fabricant : Bently Nevada
• Numéro de modèle : 330104-08-14-10-02-05 – Configuration métrique du capteur 3300 XL 8 mm
• Plage linéaire : 2 mm (80 mils) de 0,25 mm à 2,3 mm (10 à 90 mils) avec sortie de -1 à -17 Vcc
• Écart recommandé (vibration radiale) : -9 Vcc environ 1,27 mm (50 mils)
• Matériau de la pointe du capteur : Sulfure de polyphénylène (PPS) avec excellente résistance chimique
• Matériau du boîtier du capteur : Acier inoxydable AISI 303 ou 304 avec joint torique Viton pour étanchéité sous pression
• Filetage et engagement : M10 x 1, longueur maximale d’engagement du filetage 15 mm
• Résistance continue (RPROBE) : 7,59 ± 0,50 ohms pour une longueur de 1,0 mètre
• Plage de température (capteur standard) : -52°C à +177°C (-62°F à +350°F) ; une exposition en dessous de -34°C peut affecter la durée de vie de l’étanchéité sous pression
• Option température étendue : Pointe du capteur jusqu’à +218°C ; câble et connecteur jusqu’à +260°C
• Humidité relative : Moins de 3 % de variation moyenne du facteur d’échelle après 56 jours à 93 % d’humidité selon IEC 68-2-3
• Câblage sur site : Câble triade blindé de 0,2 à 1,5 mm² (16 à 24 AWG) ; longueur maximale de 305 mètres (1000 pieds) entre le capteur et le moniteur
• Homologations : CSA, ATEX, IECEx (ia IIC T5…T1 Ga ; Classe I, Zone 0, et non incendiaire nA/ec pour Zone 2)

Robustesse environnementale et intégrité du signal

• Température de fonctionnement et de stockage jusqu’à +177°C pour les capteurs standards, +218°C pour l’option pointe étendue
• Étanchéité sous pression assurée par joint torique Viton ; les capteurs supportent la pression différentielle sans test avant expédition (test personnalisé disponible sur demande)
• Haute tolérance à l’humidité avec dérive du facteur d’échelle inférieure à 3 % après un test de 56 jours
• Connecteur coaxial ClickLoc offrant une connexion sécurisée et immunisée contre les interférences pour le capteur 3300 XL 8 mm dans les applications de surveillance des vibrations
• Câblage sur site jusqu’à 305 mètres préservant la réponse en fréquence ; consultez les graphiques d’atténuation pour les performances en haute fréquence

Questions fréquemment posées (FAQ)

• Quelle est la plage linéaire du capteur Bently Nevada 3300 XL 8 mm ? La plage de mesure linéaire est de 2 mm (80 mils), allant de 0,25 mm à 2,3 mm de la cible.
• Puis-je utiliser le modèle 330104-08-14-10-02-05 en zones dangereuses ? Oui, il dispose des homologations CSA, ATEX et IECEx pour les installations en Zone 0 (ia) et Zone 2 (nA/ec).
• Quelle est la température maximale de fonctionnement pour le capteur standard ? Les capteurs standards fonctionnent de -52°C à +177°C ; la version à pointe étendue atteint +218°C.
• Le capteur nécessite-t-il un couple de montage spécifique ? Suivez toujours le guide d’installation Bently Nevada, assurez un engagement du filetage jusqu’à 15 mm et évitez toute contrainte sur la pointe du capteur.
• Quelle est la tension d’écart recommandée pour la surveillance des vibrations ? Réglez à -9 Vcc, soit un écart d’environ 1,27 mm, pour une performance linéaire optimale.
• Comment connecter correctement le câblage sur site ? Utilisez un câble triade blindé de 0,2 à 1,5 mm² avec une extension totale jusqu’à 305 mètres sans dégradation du signal.

Découvrez tous les détails de la série Capteurs 3300 XL 8 mm et les pièces compatibles supplémentaires chez Ubest Automation.
