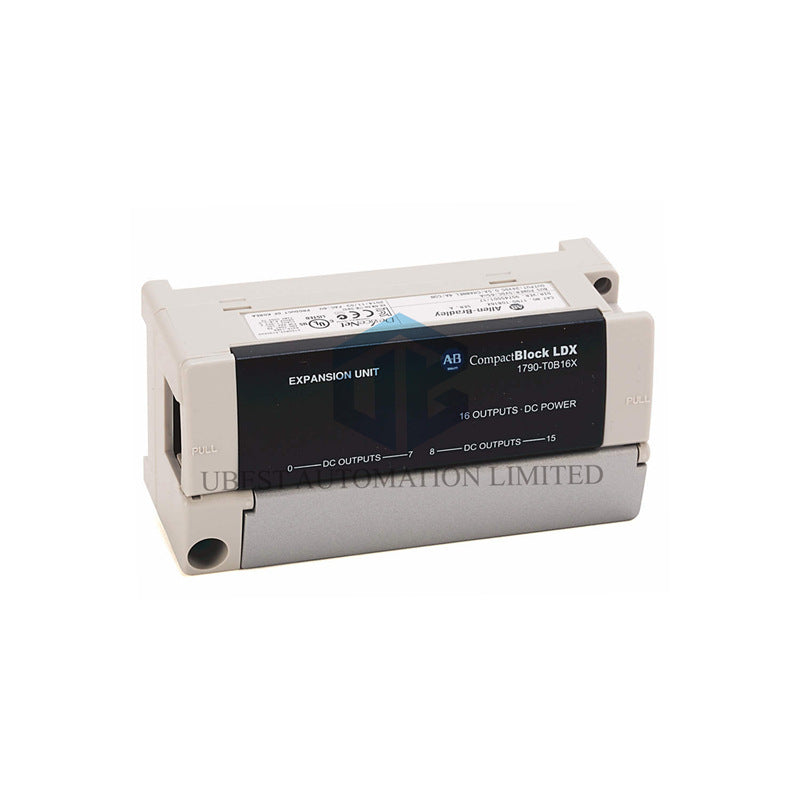

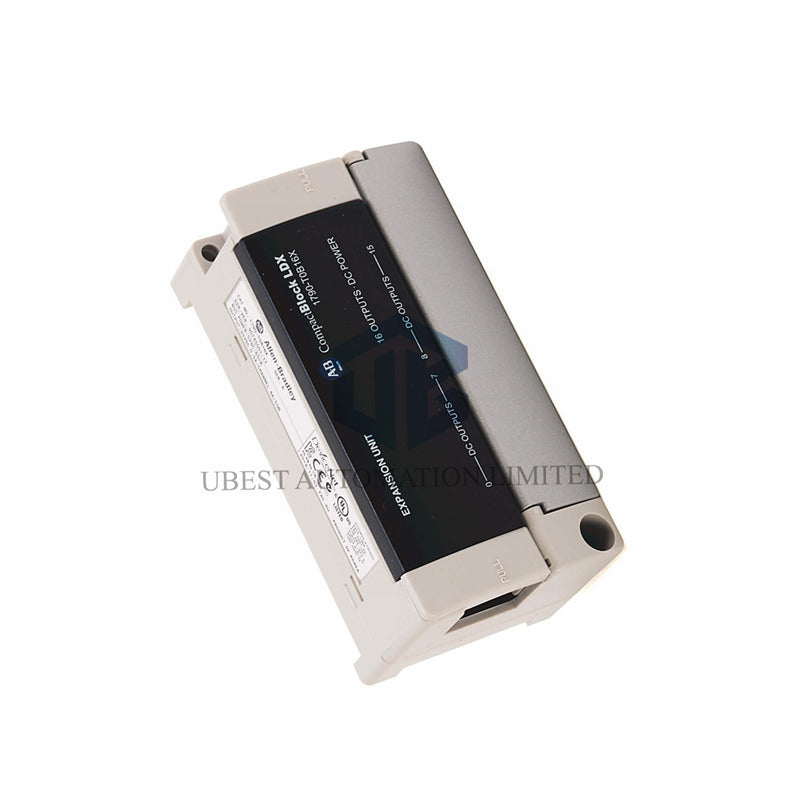

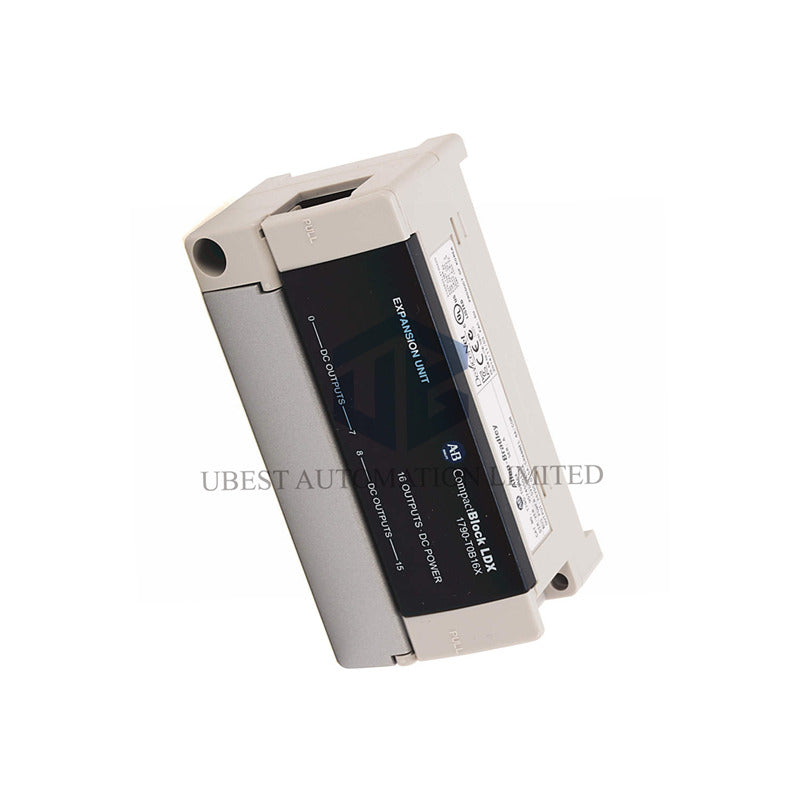

Allen-Bradley 1790-T0B16X - Module de sortie DC à 16 canaux sourcing avec bloc de connexion

Déployez un contrôle distribué fiable avec l’Allen-Bradley 1790-T0B16X. Ce module robuste ArmorBlock offre 16 sorties numériques sourcing (PNP) pour votre réseau DeviceNet. Conçu pour un câblage facile grâce à son bloc de connexion à vis, il fournit 0,5 A par point pour piloter une large gamme d’actionneurs tels que des électrovannes, des contacteurs et des voyants pilotes. Avec des LED d’état individuelles et une isolation élevée, il est conçu pour la clarté et la durabilité dans les applications industrielles.

Avantages clés

• Câblage facile avec bornier à vis : Dispose d’un bloc de connexion robuste pour des connexions simples et sécurisées sans connecteurs spéciaux, réduisant le temps et le coût d’installation.
• Sorties sourcing haute densité : Fournit 16 sorties de type PNP dans un seul boîtier compact, parfait pour contrôler plusieurs dispositifs nécessitant un signal de tension positive.
• Excellente rétroaction visuelle : Chacune des 16 sorties possède une LED verte dédiée qui s’allume lorsqu’elle est active, rendant l’état du circuit visible en un coup d’œil.
• Isolation industrielle renforcée : Isolation par photocoupleur 1250 V AC protège le réseau DeviceNet sensible contre les interférences électriques et les surtensions côté charge.

Spécifications techniques complètes

Marque & Série : Allen-Bradley ArmorBlock (Série 1790)

Numéro de modèle complet : 1790-T0B16X

Type de module : Module de sortie DC sourcing 16 points

Configuration de sortie : 16 sorties sourcing (PNP)

Capacité de sortie : 0,5 A par point, 4,0 A par groupe commun

Plage de tension de charge : 10 V à 28,8 V DC (24 V DC nominal)

Vitesse de commutation : Délai d’activation : 0,5 ms max, délai de désactivation : 1,0 ms max

Alimentation terrain : 24 V DC (plage 10 V - 28,8 V)

Alimentation logique DeviceNet : 24 V DC (plage 11 V - 28,8 V)

Isolation électrique : 1250 V AC RMS (E/S vers logique)

Connexion de câblage : Bloc de connexion à vis (M3.0, couple max 7 lb-in)

Groupes communs : 8 points par commun (2 groupes communs indépendants au total)

Indicateurs d’état : 16 LED vertes individuelles (une par canal de sortie)

Type de fil : Utiliser des conducteurs en cuivre ou en aluminium plaqué cuivre.

Guide d’installation et de câblage

Montez le 1790-T0B16X sur un rail DIN. Connectez votre alimentation terrain 24 V DC externe. Pour les sorties sourcing, câblez un côté de votre charge (par exemple, une bobine de relais) au positif (+) de votre alimentation terrain. Connectez l’autre côté de la charge à la borne de sortie du module. L’interrupteur interne du module fournira alors le chemin vers le commun (-) lorsqu’il est activé. N’oubliez pas : le courant total tiré par toutes les sorties partageant un commun ne doit pas dépasser 4,0 ampères.

Emballage & Garantie

Contenu : 1 x Module de sortie sourcing Allen-Bradley 1790-T0B16X avec bloc de connexion.

Notre engagement : Ce produit est couvert par une garantie solide de 12 mois.

Expédition rapide dans le monde entier

Nous livrons rapidement avec des transporteurs fiables : FedEx, UPS et DHL.

Questions fréquemment posées (FAQ)

Quel est l’avantage d’une sortie sourcing (PNP) ?

Les sorties sourcing fournissent une tension positive à la charge. Elles sont couramment utilisées dans les régions avec des capteurs standard PNP et peuvent simplifier le câblage dans les systèmes où la ligne commune est reliée à la terre.

Puis-je connecter une charge inductive directement ?

Oui, mais pour la fiabilité, utilisez toujours une diode de suppression ou un varistor en parallèle avec les charges inductives comme les bobines d’électrovanne. Cela protège le transistor de sortie du module contre les pics de tension lors de la coupure de la charge.

Comment régler l’adresse réseau ?

Le module dispose de commutateurs rotatifs sur son boîtier pour régler l’adresse Node Address (MAC ID de 0 à 63) DeviceNet et le baud rate de communication (125K, 250K ou 500K).

Que signifie "8 points/8 COM" pour le type de commun ?

Cela signifie que les 16 sorties sont divisées en deux groupes de 8. Chaque groupe possède sa propre borne commune. Vous devez connecter le commun pour chaque groupe, et la limite de courant de 4,0 A s’applique séparément à chaque groupe.

Le bloc de connexion est-il amovible ?

En général, le bloc de connexion sur les modules ArmorBlock est intégré et n’est pas conçu pour être fréquemment retiré. Assurez-vous toujours que l’alimentation est coupée avant de faire ou modifier les connexions de câblage.
