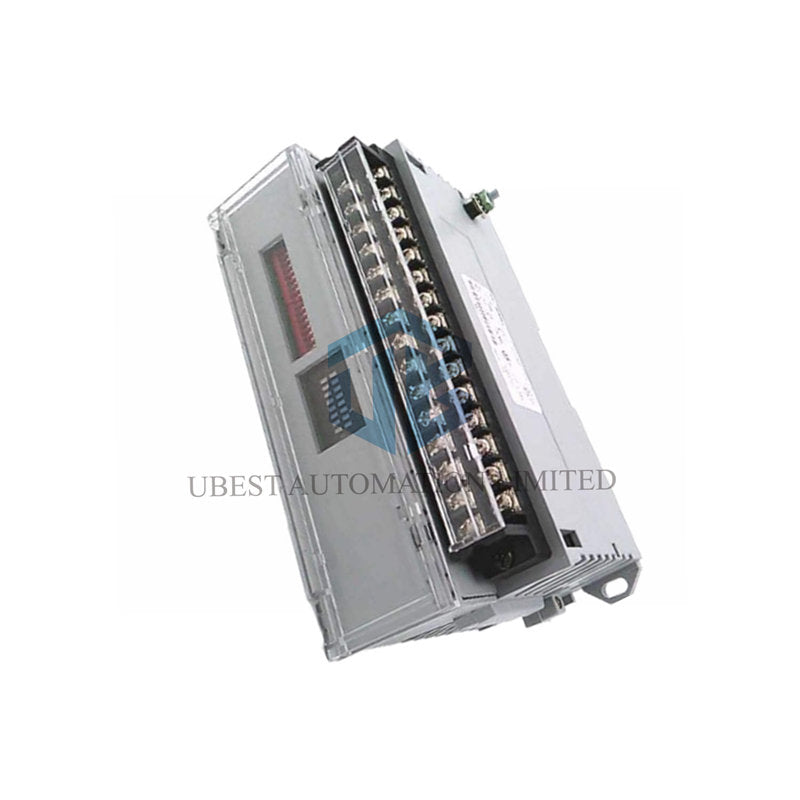

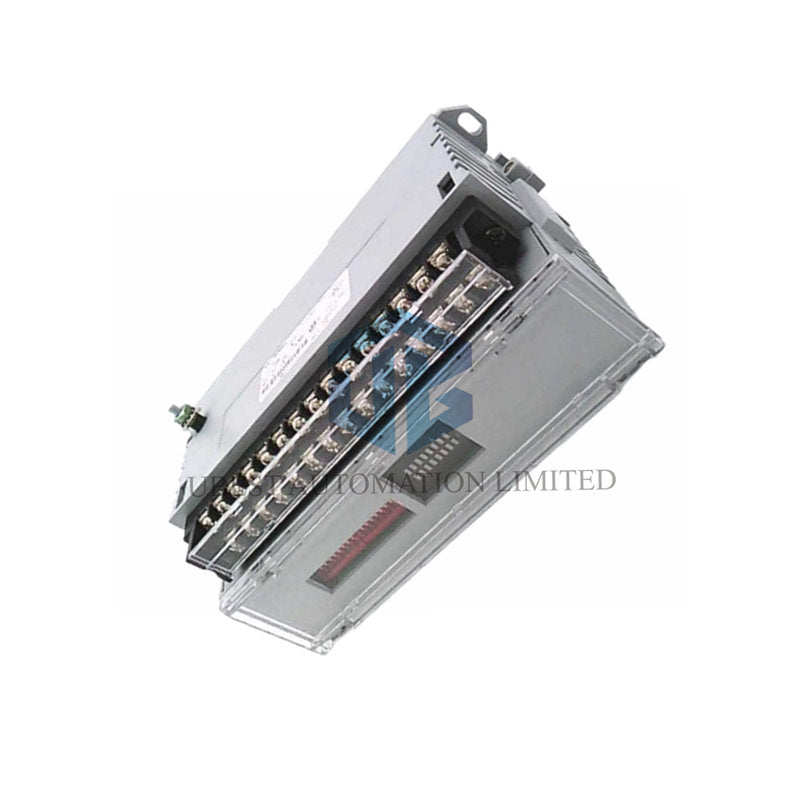

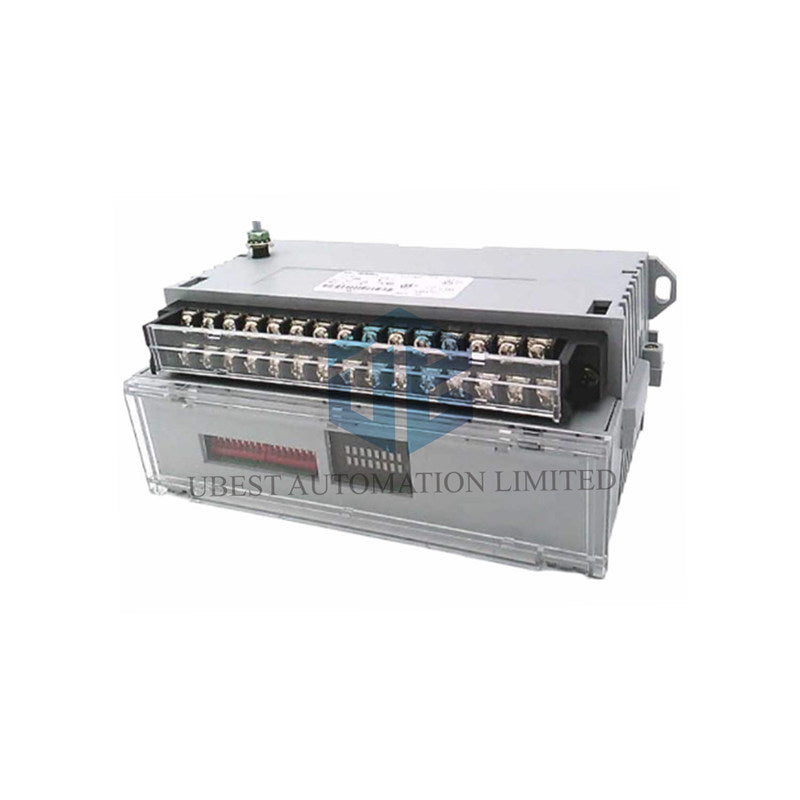

Hub d'entrée compact 24V DC : Allen-Bradley 1791-16B0

Caractéristiques clés & Avantages

• Économise de l'espace sur le panneau : Une interface d'entrée complète à 16 points dans un petit bloc.
• Câblage & maintenance faciles : Dispose d'une barrette de connexion amovible pour des connexions rapides.
• Large compatibilité PLC : Fonctionne avec PLC-5, SLC et d'autres automates Allen-Bradley classiques.
• Intégration réseau simple : L'adaptateur intégré permet de chaîner les modules en série vers un scanner.
• Diagnostics clairs : Les indicateurs d'état et les interrupteurs DIP en façade facilitent la configuration et le dépannage.

Spécifications techniques détaillées

• Fabricant & marque : Allen-Bradley.
• Modèle & série : 1791-16B0, de la famille 1791 Block I/O.
• Type de produit : Module d'entrée 24V DC à absorption/fourniture.
• Canaux d'entrée : Seize (16) entrées discrètes.
• Tension d'entrée nominale : 24 Volts DC nominal.
• Impédance d'entrée : 3,4 kilo-ohms (maximum).
• Courant d'entrée en état actif : Typiquement 7 mA à 24V DC.
• Tension hors état (max) : 5 Volts DC.
• Temps de réponse : Balayage rapide pour une réponse de contrôle en temps réel.
• Poids du module : 1,00 lb (0,45 kg).
• Alimentation interne : Convertit l'alimentation d'entrée pour l'utilisation par le processeur.
• Indice d'isolation : Assure la protection entre le câblage terrain et la logique.

Contenu du colis & expédition

• Un (1) module d'entrée DC 1791-16B0 neuf.
• Ce produit est couvert par une garantie de 12 mois.
• La livraison gratuite n'est pas incluse. Nous expédions via FedEx, UPS et DHL.
• Vous recevrez un numéro de suivi après l'expédition de votre commande.

Étapes d'installation simples

• Montez le module sur un rail DIN ou un panneau dans votre armoire.
• Utilisez les deux vis captives pour retirer la barrette de connexion pour le câblage.
• Connectez vos dispositifs terrain 24V DC (comme des capteurs et des interrupteurs).
• Réglez le numéro de rack I/O et autres paramètres à l'aide des interrupteurs DIP en façade.
• Chaînez en série le câble de communication vers le prochain Block I/O ou scanner.
• Alimentez et vérifiez la LED d'état pour un fonctionnement correct.

FAQ professionnelle

• Q : S'agit-il d'un module d'entrée à absorption ou à fourniture ?
  R : Le 1791-16B0 est conçu pour fonctionner avec des dispositifs terrain 24V DC à absorption et à fourniture.
• Q : Puis-je l'utiliser avec un CompactLogix ou ControlLogix moderne ?
  R : Il se connecte via un scanner Remote I/O. Vous avez besoin d'un module scanner compatible dans votre châssis Logix.
• Q : Quel est le délai d'entrée ou le temps de filtrage ?
  R : Il offre une réponse rapide typique des Block I/O, avec un délai minimal pour les changements d'état.
• Q : Comment régler l'adresse du module ?
  R : Utilisez les ensembles d'interrupteurs DIP derrière la façade pour définir le numéro de rack I/O.
• Q : Que se passe-t-il en cas de perte de communication ?
  R : Vous pouvez configurer les interrupteurs DIP pour maintenir le dernier état ou éteindre toutes les entrées.
