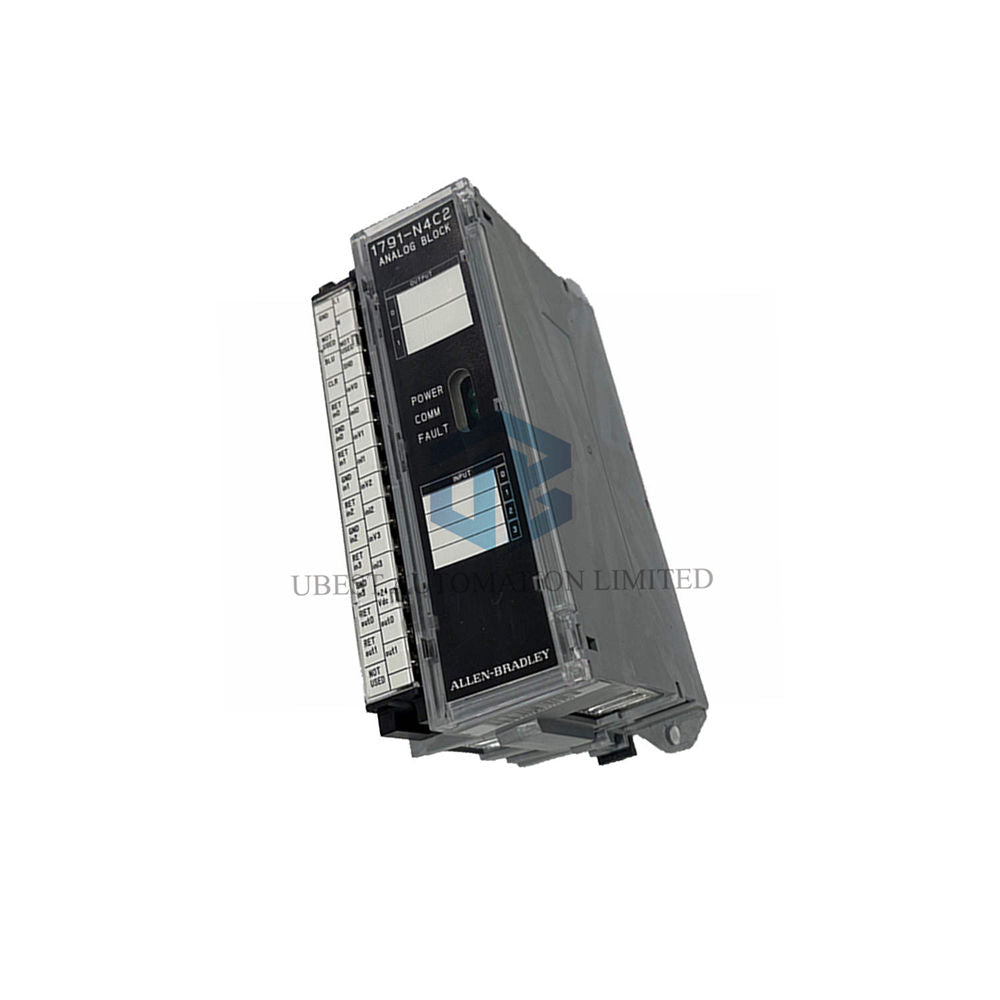

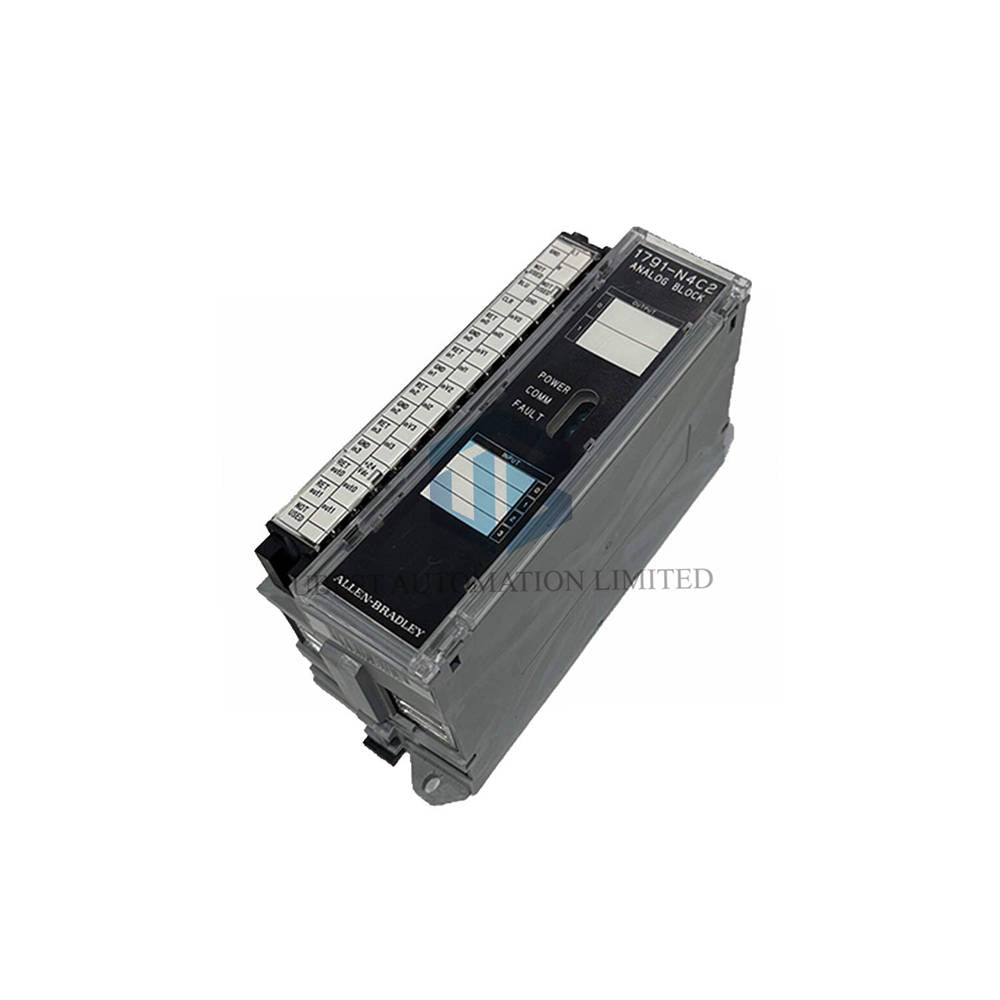

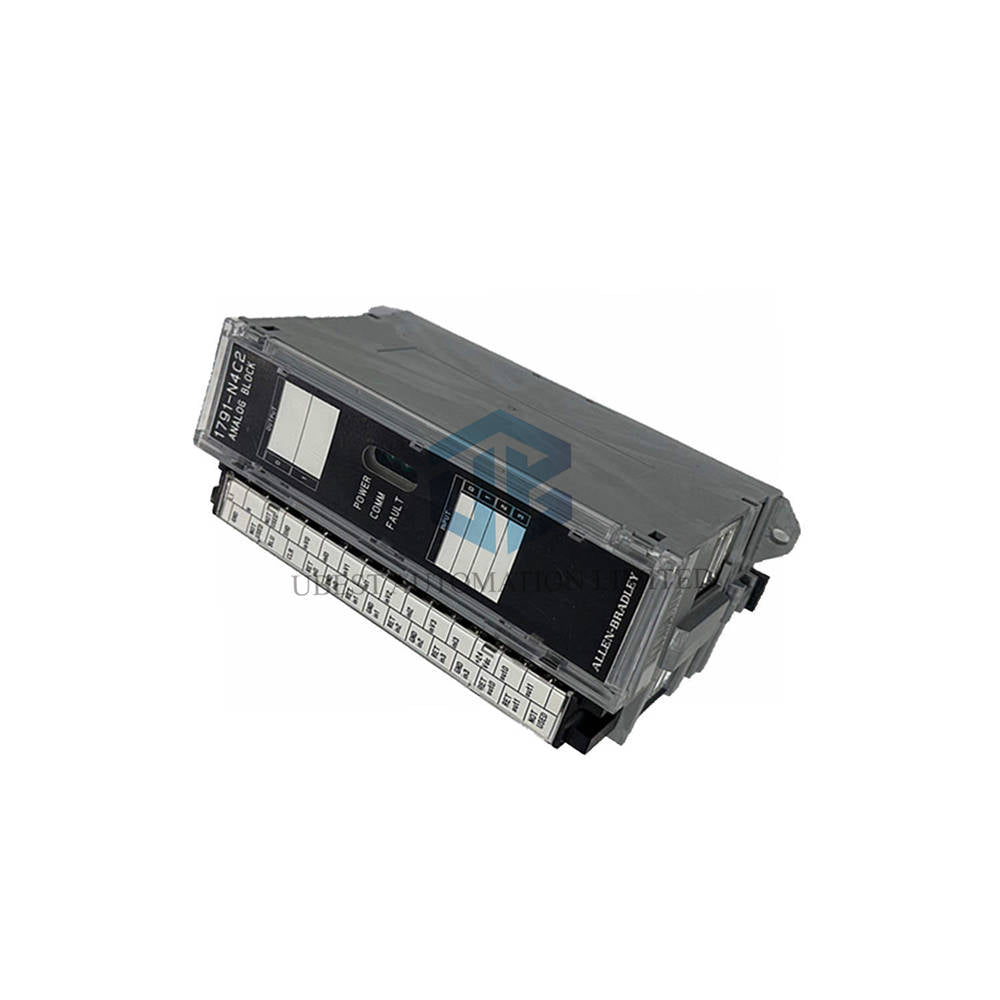

Allen-Bradley 1791-N4C2 : Module d'E/S Analogique Fiable

Le Allen-Bradley 1791-N4C2 est un module d'E/S en bloc flexible. Il ajoute un contrôle analogique à votre système PLC. Ce module compact dispose de 4 entrées et 2 sorties. Il fonctionne parfaitement avec les anciens contrôleurs Allen-Bradley. Le 1791-N4C2 est facile à installer et à configurer. Il vous aide à lire les capteurs et à contrôler les dispositifs avec précision.

Avantages & Caractéristiques Principales

• Entrées Polyvalentes : 4 canaux pouvant être configurés en entrée tension ou courant.
• Sorties Stables : 2 sorties courant fiables (0-20mA) pour un contrôle précis.
• Large Compatibilité : Compatible avec les contrôleurs PLC-2, PLC-3, PLC-5/250 et la famille SLC.
• Alimentation Facile : Comprend une source 24V DC pour capteurs alimentés en boucle.
• Haute Précision : Offre une précision de 0,1 % pour des mesures fiables.
• Câblage Simple : Conçu pour une connexion en série facile dans les armoires.

Spécifications Techniques Détaillées

Marque & Modèle : Allen-Bradley 1791-N4C2
Type de Module : Module d'E/S Analogique en Bloc
Nombre Total de Canaux : 6 (4 Entrées, 2 Sorties)
Types d'Entrée : 4 Sélectionnables (Tension ou Courant)
Impédance d'Entrée : 10 MΩ
Type de Sortie : 2 Sorties Courant (0-20 mA)
Impédance de Sortie : < 1 Ω
Précision Absolue : ±0,1 % @ 25°C
Fréquence de Mise à Jour : 10 ms par canal
Alimentation : 120V AC
Alimentation Auxiliaire : Alimentation Capteur 24V DC (courant limité)
Puissance Maximale Dissipée : 16,9 Watts
Contrôleurs Compatibles : PLC-2, PLC-3, PLC-5/250, Famille SLC
Communication : Transfert en Bloc ou Transfert Discret
Poids : 1,25 lbs (0,57 kg)

Installation & Utilisation Faciles

Montez le module sur un rail DIN à l'intérieur de votre panneau de contrôle. Câblez les blocs en série, pas en parallèle. Connectez vos capteurs aux bornes d'entrée. Connectez vos dispositifs de sortie comme les positions de vanne aux bornes de sortie. Utilisez la source 24V DC pour alimenter les transmetteurs en boucle. Configurez les entrées en tension ou courant dans le programme de votre contrôleur.

Informations sur le Pack & la Garantie

Vous recevrez :
• 1 x Module d'E/S Analogique Allen-Bradley 1791-N4C2
• Documentation produit
(Note : matériel de montage et câbles vendus séparément)

Nous offrons une garantie complète de 12 mois contre les défauts. Votre achat est protégé pour une performance fiable.

Expédition Rapide dans le Monde Entier

Nous livrons dans le monde entier via des transporteurs de confiance : FedEx, UPS et DHL. Un suivi est fourni pour toutes les commandes.

Questions Fréquemment Posées

Puis-je utiliser ce module avec un PLC CompactLogix ou ControlLogix moderne ?

Non, ce module est conçu pour les anciennes plateformes PLC comme PLC-5 et SLC 500. Pour les ControlLogix plus récents, vous aurez besoin d'une autre série de modules analogiques.

Quels types de capteurs puis-je connecter aux entrées ?

Vous pouvez connecter des capteurs standards 0-10V ou 4-20mA. Par exemple, des transmetteurs de température, capteurs de pression ou transducteurs de niveau. N'oubliez pas de configurer correctement le type d'entrée.

Comment configurer le type d'entrée (tension ou courant) ?

La configuration se fait via le logiciel de programmation de votre contrôleur (comme RSLogix 5). Elle s'effectue dans la configuration du transfert en bloc, pas par des interrupteurs physiques sur le module.

La sortie est "limitée". Que signifie cela ?

Si votre programme envoie une valeur hors de la plage 0-20mA, la sortie ne dépassera pas ses limites. Elle restera à 0mA pour les valeurs basses ou 20mA pour les valeurs hautes, protégeant ainsi les dispositifs connectés.

Combien de ces modules puis-je utiliser dans un même système ?

Le nombre dépend de la capacité d'E/S et de l'alimentation de votre contrôleur. Ils doivent être câblés en série sur le rack d'E/S. Consultez le manuel de votre PLC pour connaître le nombre maximal de modules de transfert en bloc autorisés.
