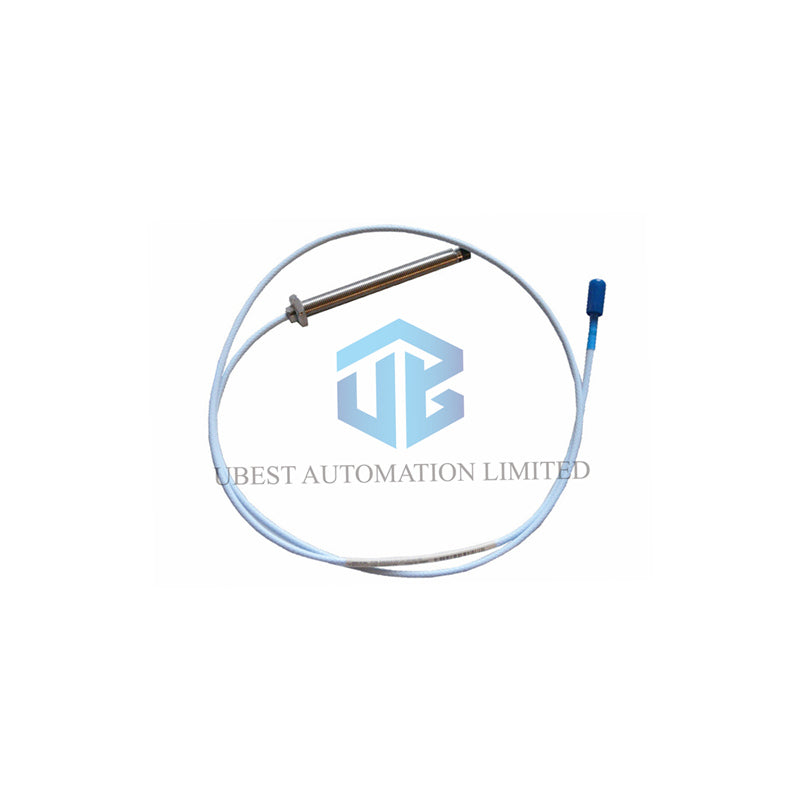

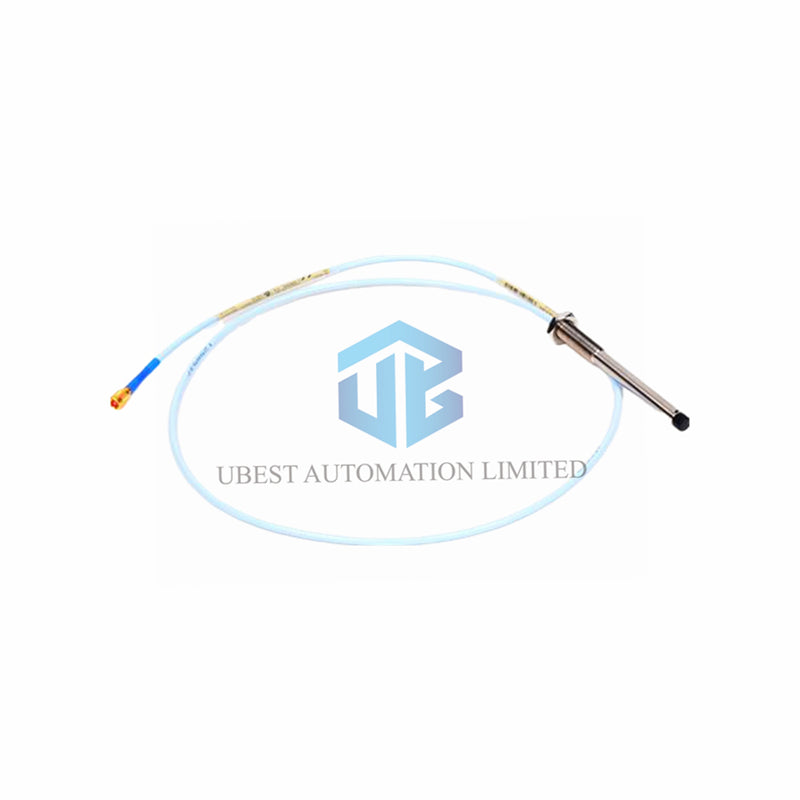

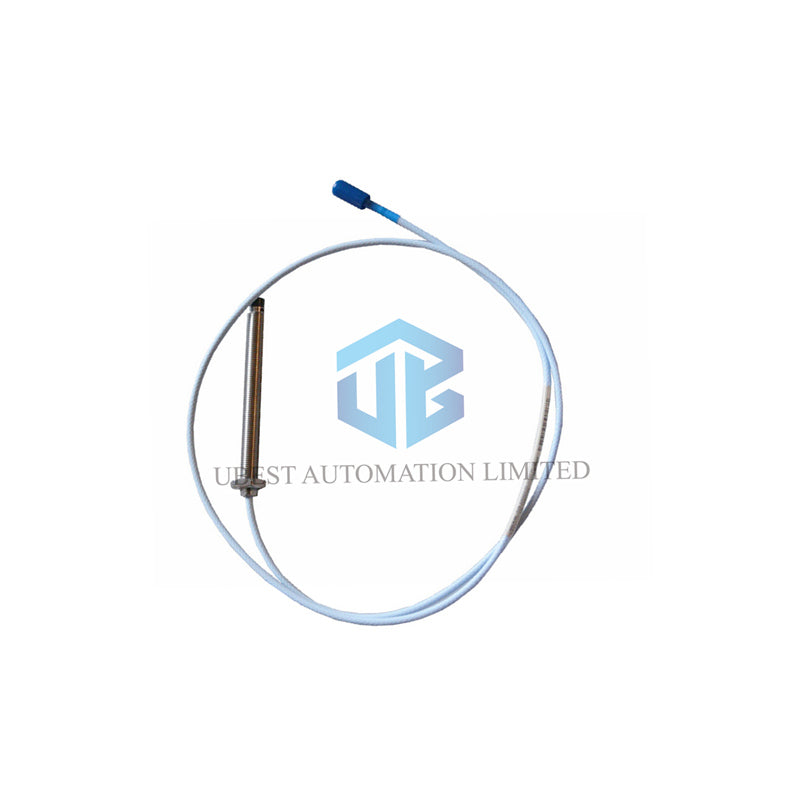

Sonde à câble long 8 mm Bently Nevada 3300 XL

Configuration complète du produit

• Marque : Bently Nevada
• Modèle & P/N de base : Sonde de proximité 3300 XL 8 mm - 330103
• Numéro de pièce complet : 330103-00-07-50-02-00
• -00 : Longueur sans filetage = 0 mm
• -07 : Longueur totale du boîtier = 70 mm
• -50 : Longueur totale du câble = 5,0 mètres (16,4 pieds)
• -02 : Connecteur/Câble = Coaxial miniature ClickLoc, câble standard
• -00 : Homologations des agences = Non requises

Spécifications techniques principales

• Plage de mesure linéaire : 0,25 à 2,3 mm (10 à 90 mils).
• Réglage recommandé de l’écart : 1,27 mm (50 mils) pour une sortie d’environ -9 Vcc.
• Résistance nominale de la sonde (câble 5,0 m) : 8,73 Ω ± 0,50.
• Réponse en fréquence : Atténuation du signal avec les câbles longs ; consulter les graphiques du manuel.
• Matériau de la pointe de la sonde : Polyphénylène sulfure (PPS) durable.
• Matériau du boîtier de la sonde : Acier inoxydable AISI 303 ou 304.
• Filetage du boîtier : M10 x 1 mm.
• Étanchéité : Joint torique Viton® pour étanchéité à la différence de pression.

Détails environnementaux et d’utilisation

• Température de fonctionnement : Plage standard de -52°C à +177°C (-62°F à +350°F).
• Plage de température étendue : Jusqu’à +218°C pour la pointe, +260°C pour le câble/connecteur.
• Résistance à l’humidité : Variation inférieure à 3 % ASF à 93 % d’humidité selon IEC 68-2-3.
• Note importante : Cette sonde de 5 mètres fonctionne uniquement avec le capteur Proximitor 3300 XL de 5 mètres.

Questions fréquemment posées (FAQ)

• Q : Quelle est la plage de tension de sortie de cette sonde ?
  R : Elle fournit une sortie linéaire d’environ -1 à -17 Vcc.
• Q : Le joint d’étanchéité de la sonde est-il testé en usine ?
  R : Non, les sondes sont expédiées sans test de pression. Contactez Bently Nevada pour des unités testées sur mesure.
• Q : Puis-je utiliser cette sonde de 5 m avec n’importe quel moniteur ?
  R : Cette sonde 3300 XL doit être associée uniquement au capteur Proximitor correspondant de 5 mètres.
