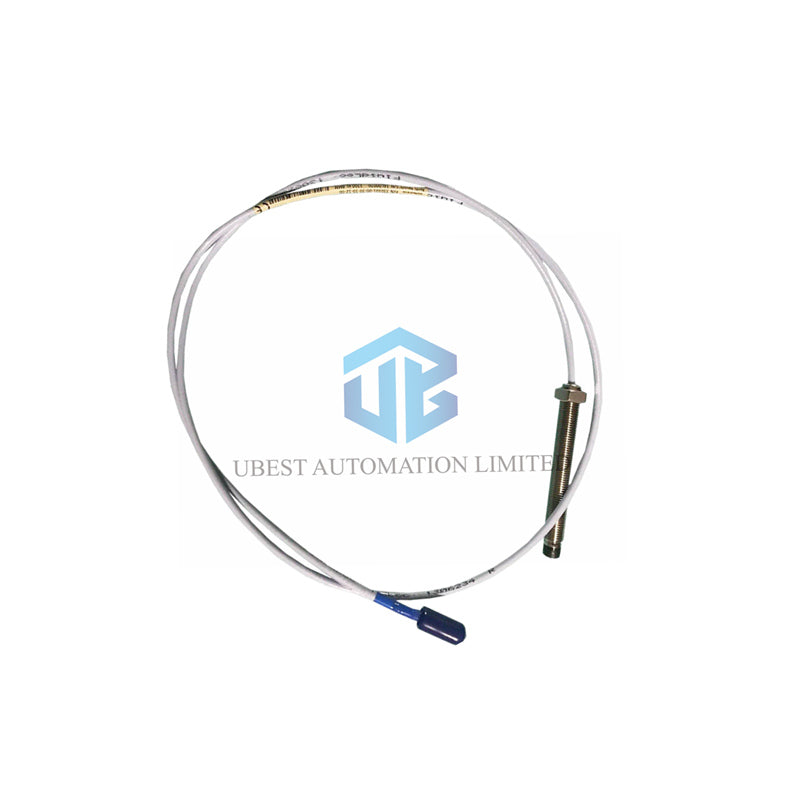

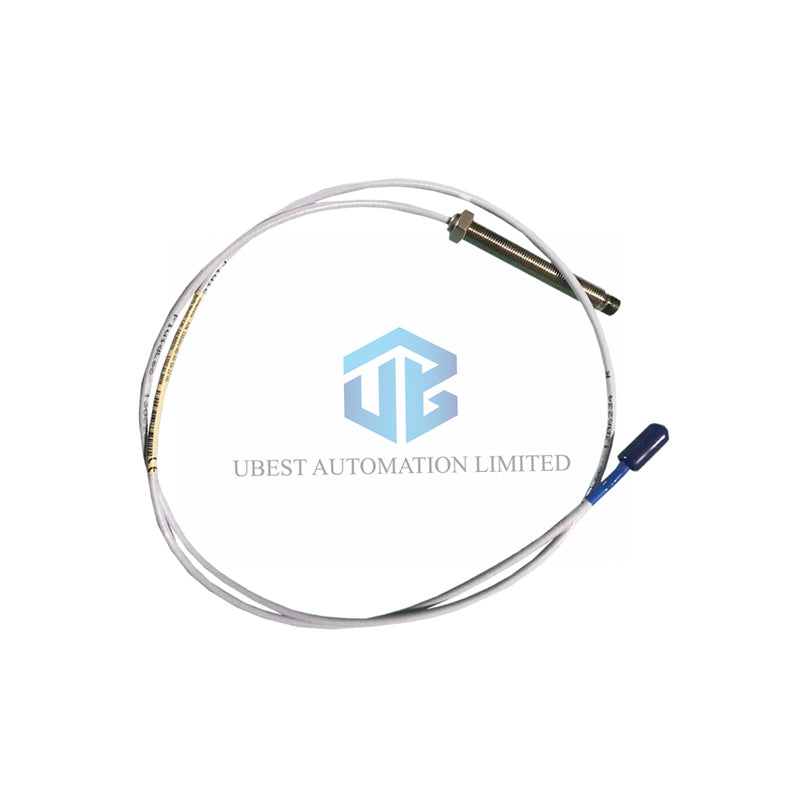

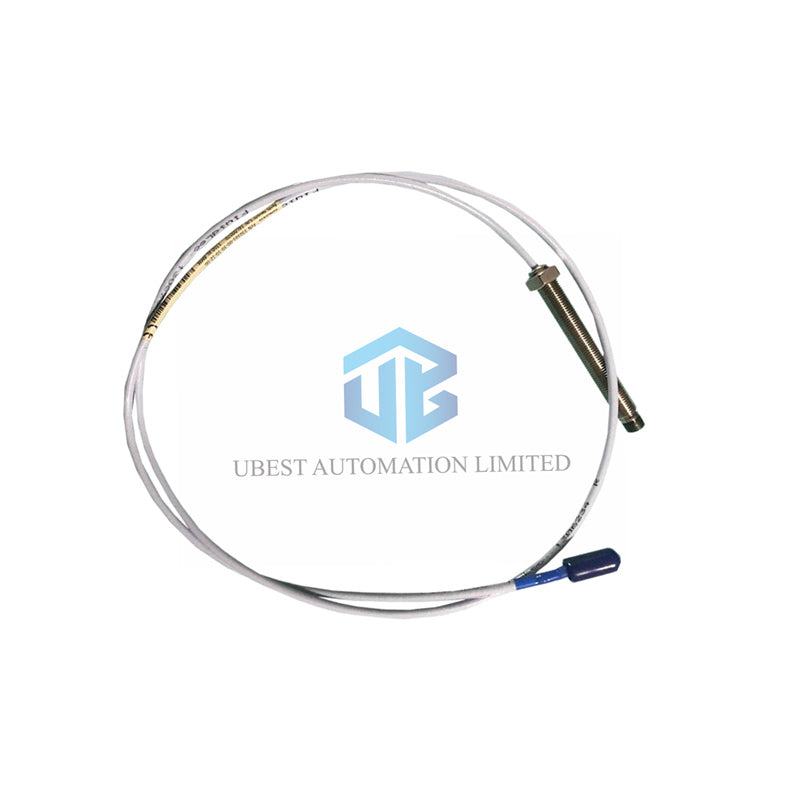

Capteur de proximité Bently Nevada 3300 XL 11 mm : Protection supérieure des machines

Identification du produit et décomposition complète du suffixe

• Marque : Bently Nevada
• Type : Transducteur de proximité 3300 XL 11 mm
• Numéro de modèle complet : 330702-00-26-10-02-00
• 330702 : Sonde 3300 XL 11 mm avec blindage, filetage 1/2-20 UNF
• 00 : Option de longueur sans filetage (0,0 pouce)
• 26 : Option de longueur totale du boîtier (2,6 pouces)
• 10 : Option de longueur totale du câble (1,0 mètre / 3,3 pieds)
• 02 : Type de connecteur : Miniature coaxial ClickLoc
• 00 : Approbation d’agence : Non requise

Paramètres techniques essentiels et spécifications

• Extrémité de la sonde : Fabriquée en matériau durable polysulfure de phénylène (PPS).
• Boîtier de la sonde : Construit en acier inoxydable AISI 304 pour la résistance à la corrosion.
• Résistance électrique (1,0 m) : Mesure 5,9 ± 0,5 ohms (du conducteur central au conducteur extérieur).
• Spécification du câble : Câble triaxial 75 Ω avec isolation en FEP.
• Dimension du filetage : Filetage d’installation standard 1/2-20 UNF.
• Plage de température : Fonctionne de -51°C à +177°C (-60°F à +351°F).

Instructions d’installation et spécifications de couple

• Couple d’installation du boîtier : Appliquer 15,2 N•m (133 in•lb) recommandé, maximum 45,2 N•m.
• Engagement maximal du filetage : Ne pas dépasser 0,750 pouce (19 mm).
• Connexion électrique : Serrer à la main uniquement le connecteur ClickLoc.
• Manipulation du câble : Maintenir un rayon de courbure minimum de 25,4 mm (1,0 pouce).
• La sonde est équipée d’un joint torique en Viton pour la différenciation de pression interne.

Classements environnementaux et limites de fonctionnement

• Classe de température étendue : Certifiée pour les classifications T1 à T5 (EPL Ga/Gc).
• Conditions de stockage : Même large plage que les limites de température de fonctionnement.
• Note sur l’étanchéité : Éviter les températures soutenues en dessous de -34°C pour préserver l’intégrité du joint.
• La sonde à montage inversé 3300 XL 11 mm répond aux normes rigoureuses de l’industrie.

Questions fréquentes (FAQ)

• Q : Quelle est la caractéristique principale du modèle 330702-00-26-10-02-00 ?
• R : Ce modèle combine un câble de 1,0 m avec un filetage 1/2-20 UNF et un design blindé.
• Q : Cette sonde convient-elle aux applications à haute température ?
• R : Oui, elle fonctionne de manière fiable dans des environnements jusqu’à +177°C (+351°F).
• Q : Comment connecter correctement le câble ?
• R : Il suffit d’enclencher le connecteur miniature ClickLoc pour un ajustement sécurisé.
• Q : Que faire si j’ai besoin d’une longueur de câble différente ?
• R> Bently Nevada propose cette sonde en longueurs standard de 1, 5 et 9 mètres.
